Содержание

2

©

3-90 03 30 GT/I RU

Содержание

Описание работы

Общая часть ..............................................................................  3
Узлы...........................................................................................  6
Вождение ................................................................................. 12

Описание работы по техническому обслуживанию

Общая часть ............................................................................. 15
Специальные инструменты и оборудование.............................  16
Проверки .................................................................................. 20
Список этапов теста ................................................................. 24

Этапы 1-25 теста ........................................................................ 26
Проверка системы 1, измерение напряжения ............................ 73
Проверка системы 2, измерение сопротивления.......................  75

Спецификации

Датчики .................................................................................... 76

Принципиальная электрическая схема ...................................  78

Описание работы

3-90 03 30 GT/I RU

©

Saab-Scania AB, Scania Division, Service (020) 1990

3

Описание работы

Общая часть

Это описание относится к грузовикам с двигателем

DSC 14 04.
EDC (ЭУД – Электронное Управление Двигателем) –

это электронная система для регулирования расхода

топлива. С EDC в двигатель поступает то количество

топлива, которое необходимо для данных условий

работы. EDC дает изготовителю возможности для

создания новых функций в системе, таких как

промежуточный контроль скорости, контроль

эксплуатационной скорости и программа запуска

холодного двигателя.
Электронный блок управления, микропроцессор,

управляет работой системы EDC. На него поступает

информация от различных датчиков и

переключателей грузовика. Поступающая

информация преобразуется в сигнал, который

управляет установочным соленоидом для

топливного насоса высокого давления и топливного

клапана.

Информация от датчиков температуры и давления

нагнетаемого воздуха используется для функции

ограничителя дымления, от датчика температуры

охлаждающей жидкости – для функции запуска

холодного двигателя.
Функция контроля эксплуатационной скорости

получает информацию от тахографа и кнопок на

панели управления. Она может быть отключена

педалью сцепления, тормоза, тормозом прицепа

или педалью подачи топлива, а также кнопкой OFF.
Двигатель запускается и останавливается ключом.
Топливный клапан прерывает подачу топлива в

насос высокого давления, когда электропитание

отключено и в случае неполадок в системе EDC.

Клапан открыт, когда ключ повернут в положение

"поездка".

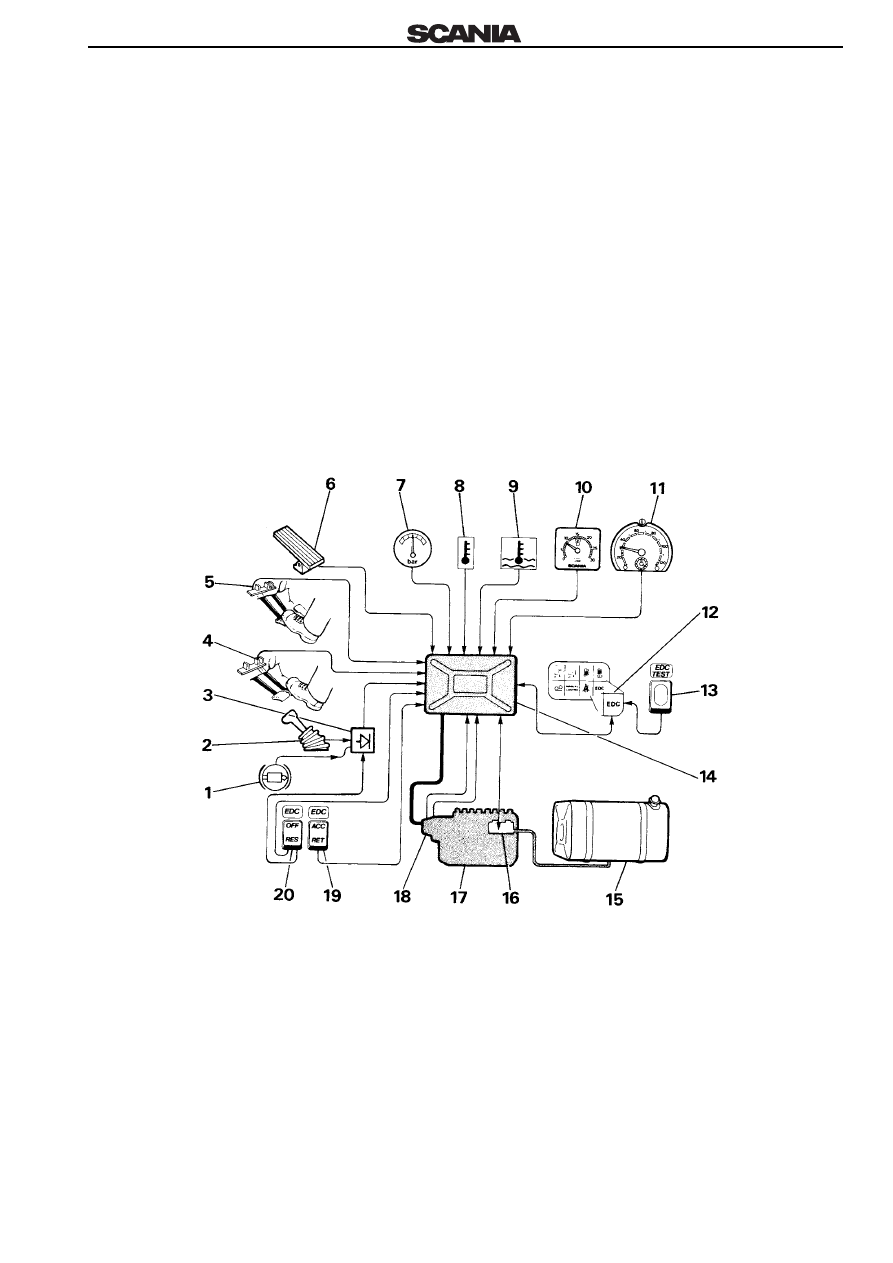

1.

Вспомогательный тормоз

(заслонка в выпускном трубопроводе)

2.

Тормоз прицепа

3.

Блок диодов

4.

Тормозные включатели, 2 шт.

5.

Сцепление, включатель

6.

Датчик педали подачи топлива

7.

Датчик давления нагнетания

8.

Датчик температуры нагнетания

9.

Датчик температуры охлаждающей

жидкости

10. Датчик частоты вращения/генератор

переменного тока

11.  Датчик скорости
12. Лампа проверки EDC
13. Переключатель, проверка EDC
14. Блок управления
15. Топливный бак
16. Топливный клапан
17. Топливный насос высокого давления
18. Блок установки управляющей рейки ТНВД

– Датчик частоты вращения
– Датчик перемещения управляющей рейки
– Установочный соленоид управляющей рейки

19. Переключатель, АСС/RET
20. Переключатель, OFF/RES

Работа системы EDC

Описание работы

4

©

3-90 03 30 GT/I RU

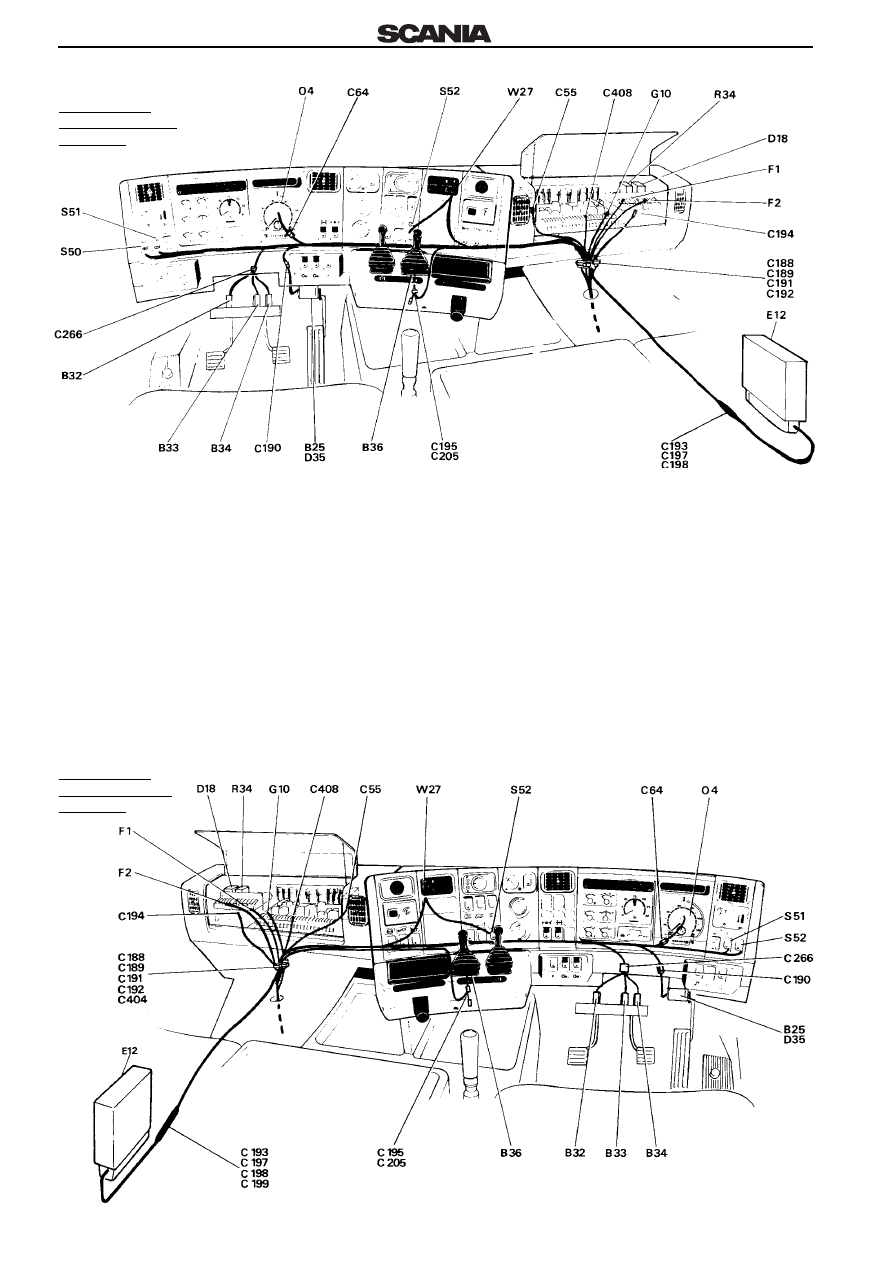

Узлы

B25

B32
B33
B34
B36
C55
C64
C189
C190
C191
C192

Включатель, холостой ход педали

подачи топлива

Сцепление, включатель
Тормозной включатель
Тормозной включатель
Тормоз прицепа, включатель
Соединительный блок
Разъем
"
"
"
"

C193
C194
C195
C196
C197
C198
C199
C205
C266
C404
C408
D18

Разъем
"
"
"
"
"
"
"
"
"
"
Блок диодов

D35

E12
F1
F2
G10
O4
R34
S50
S51
S52
W27

Переключатель, потенциометр

педали подачи топлива
Блок управления
Панель плавких предохранителей
Панель плавких предохранителей
"Земля" автомобиля
Тахограф
Реле
Переключатель, АСС/RET
Переключатель, OFF/RES
Переключатель, проверка EDC
Сигнальная лампа, проверка EDC

Грузовик для
правостороннего
движения

Грузовик для
левостороннего
движения

Описание работы

3-90 03 30 GT/I RU

©

Saab-Scania AB, Scania Division, Service (020) 1990

5

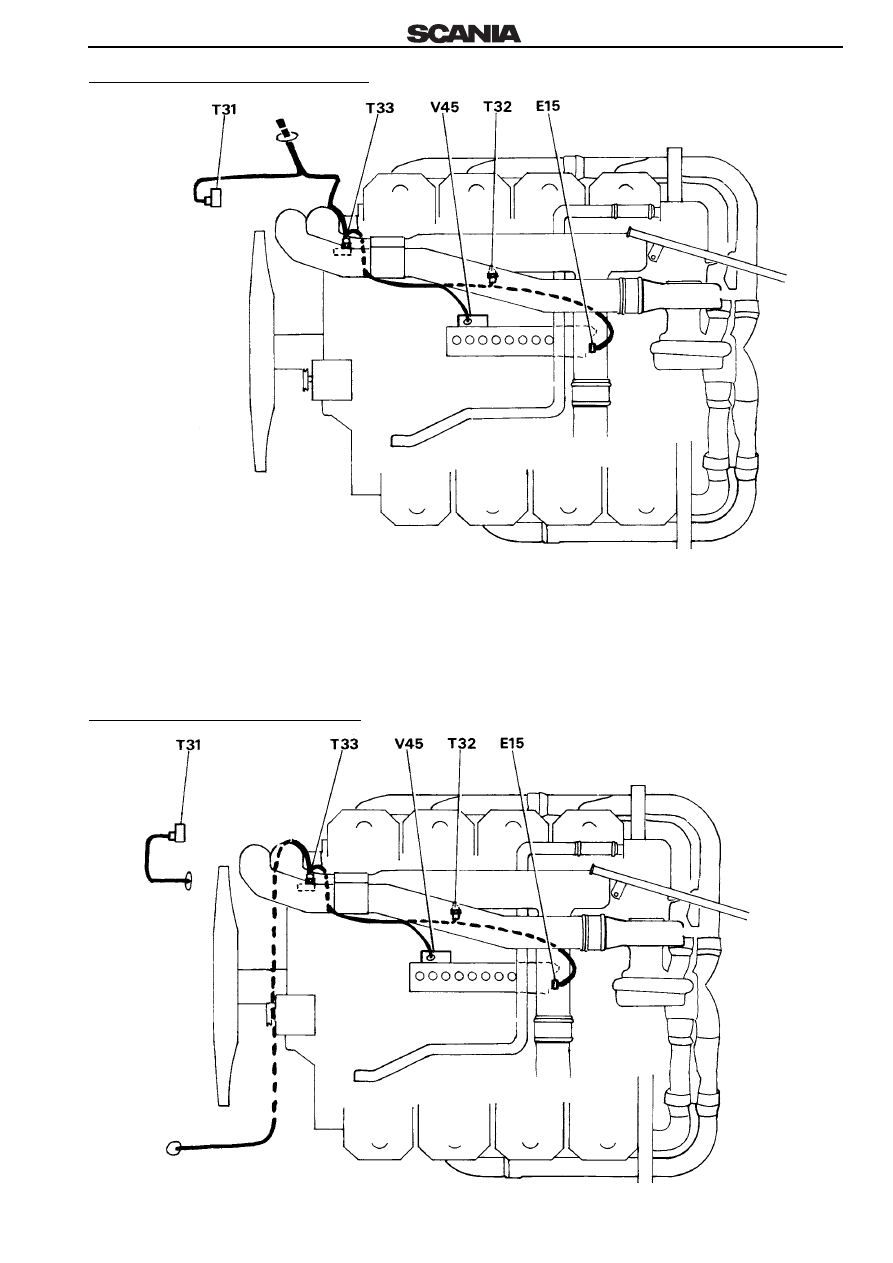

Грузовик для левостороннего движения



Грузовик для правостороннего движения

Е15  Блок установки управляющей рейки, топливный насос высокого давления
Т31  Датчик давления нагнетателя
Т32  Датчик температуры нагнетания
Т33  Датчик температуры окружающей жидкости
V45  Топливный кран
