Устройство холодного пуска,
муфта насоса
СКАНИЯ
7-86 10 30 G EN
25
УСТРОЙСТВО ХОЛОДНОГО ПУСКА
При использовании устройства холодного пуска
нажимается центральный вал ограничителя
выхлопа, приводя в движение угловой рычаг и
регулировочный винт. К регулировочному винту
крепится листовая пружина.
Листовая пружина, которая имеет шип снаружи
управляющей рейки, открывается, и когда
расстояние между ней и регулировочным винтом
становится достаточным, между ними входит
управляющая рейка.
Это увеличивает ход управляющей рейки, что
приводит в действие выемки для холодного пуска на
плунжере.
Примечание: Данный тип устройства холодного
пуска также применяется на двигателях без
турбокомпрессоров, двигателях DN и
промышленных и судовых двигателях. На этих
двигателях, однако, не установлен ограничитель
выхлопа.

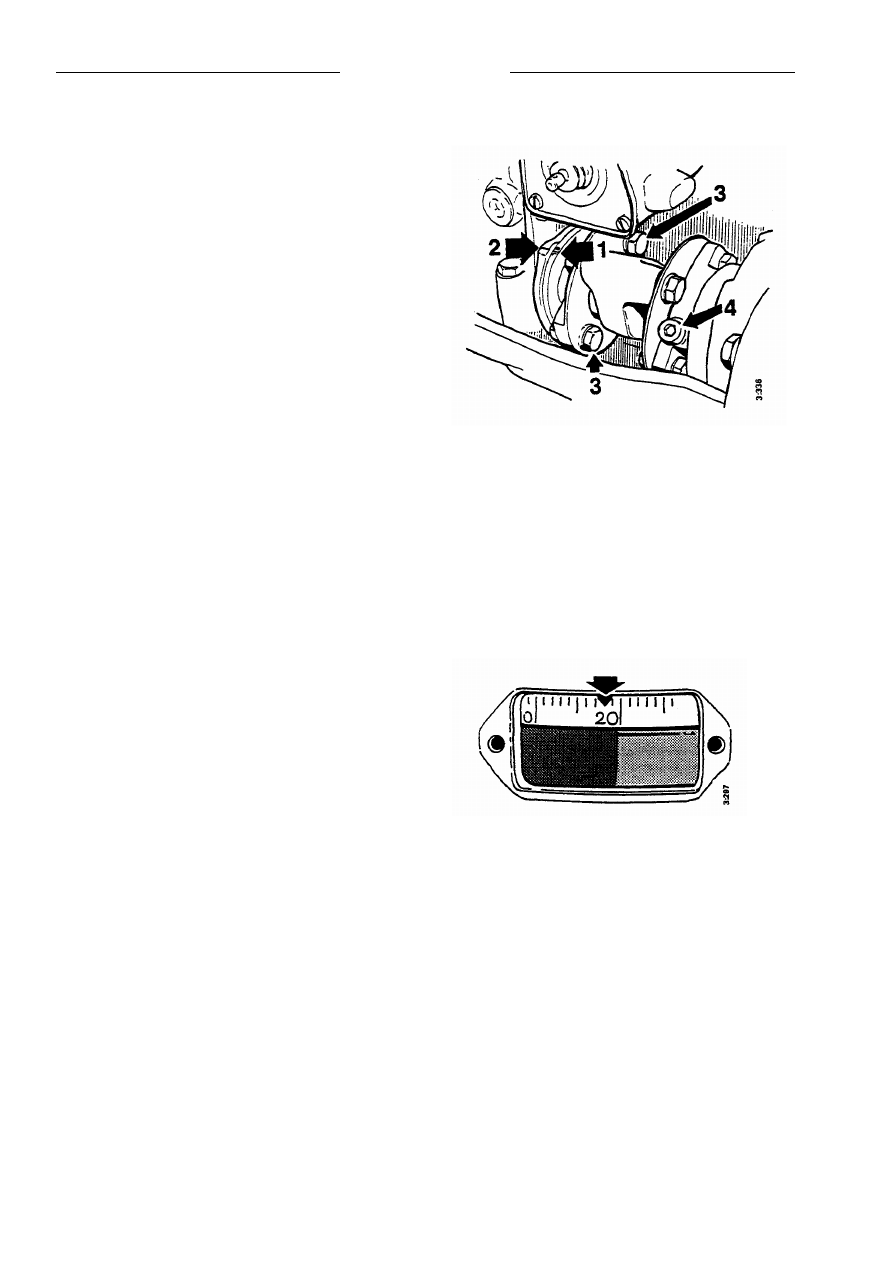

МУФТА НАСОСА
Муфта насоса состоит из двух полумуфт, привода и
двух комплектов дисков.
Полумуфты крепятся на вал насоса и вал привода
насоса шпонками или с помощью зажимов.
Между полумуфтами находятся по комплекту из 4
стальных дисков с каждой стороны привода.
Регулировочные винты синхронизации насоса
расположены в ближайшей к насосу для впрыска
полумуфте.

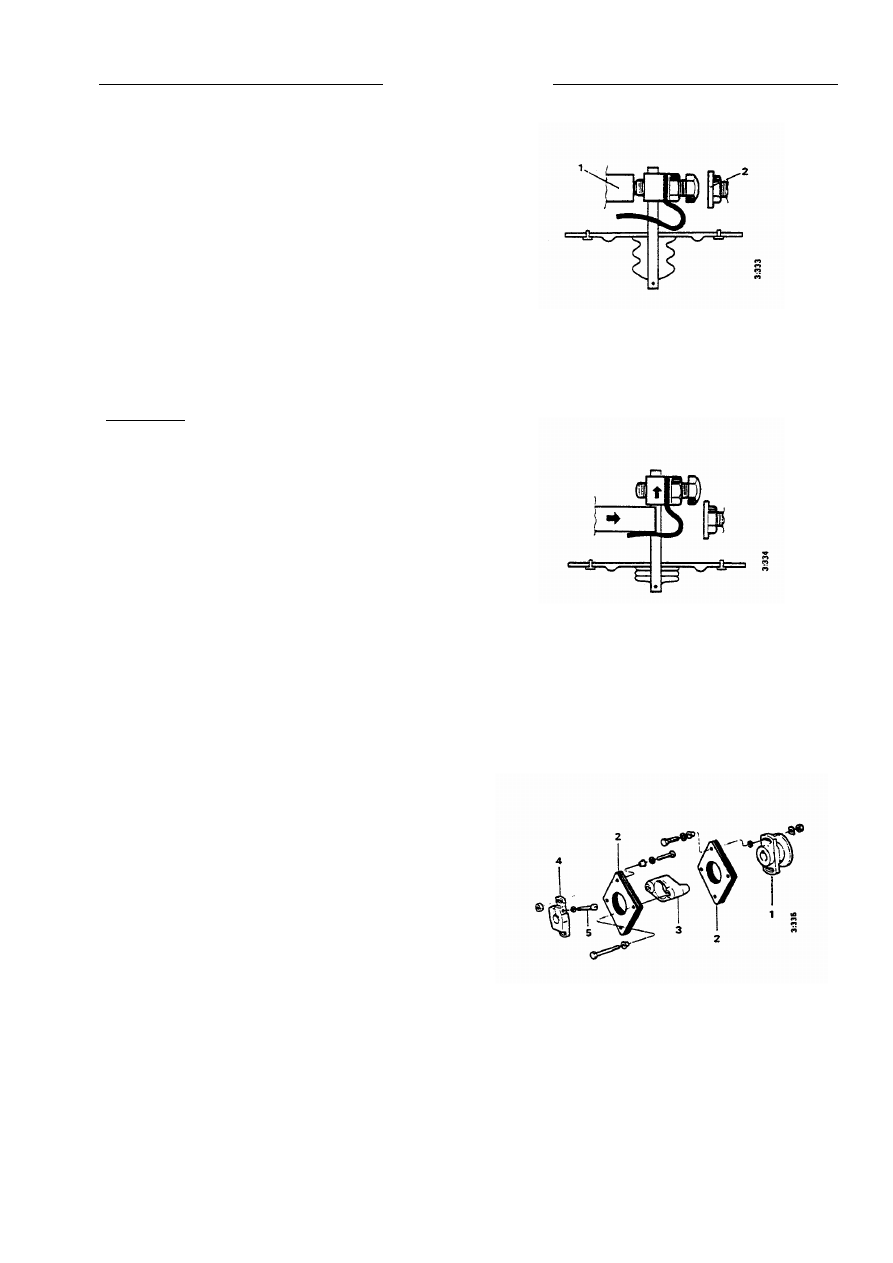

Нормальное положение управляющей рейки,
вид снизу.
1. Управляющая рейка 2.
Упор полной нагрузки
Управляющая рейка в положении холодного пуска
Муфта насоса в разобранном виде (насос 7000)
1. Задняя полумуфта, к насосу для впрыска
2. Диски
3. Привод
4. Передняя полумуфта, к валу привода насоса
5. Крепежный болт передней полумуфты
