Нагнетательные насосы



СКАНИЯ







7-86 10 30 G EN



5



НАГНЕТАТЕЛЬНЫЕ НАСОСЫ


Нагнетательный насос предназначен для забора
топлива из бака и нагнетания через систему
трубопроводов в насос для впрыска топлива.

Нагнетательный насос представляет собой
механический поршневой насос, подсоединенный к
насосу для впрыска топлива. Он приводится в
движение посредством двух выступов на
кулачковом валу насоса для впрыска насоса.

Таким образом, нагнетательный насос одинарного
действия забирает топливо два раза за один оборот
кулачкового вала, а нагнетательный насос двойного
действия - четыре раза.

Ручной насос, расположенный на нагнетательном
насосе, применяется для прокачивания системы при
обслуживании. Твердые частицы в топливе
задерживаются фильтром грубой очистки,
расположенном на линии всасывания.

Мощность нагнетательного насоса отрегулирована
так, что объем нагнетаемого топлива значительно
превышает объем топлива, потребляемого
двигателем.



















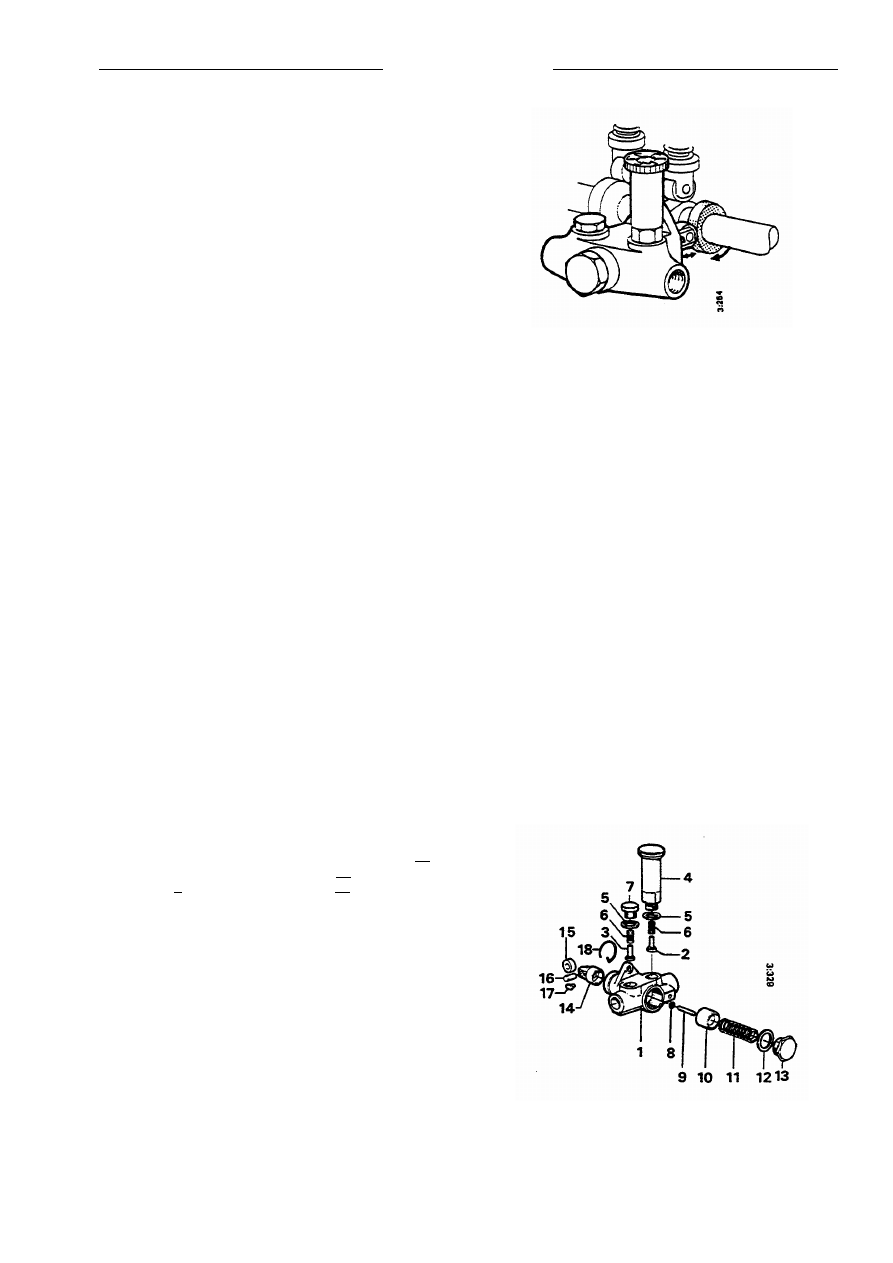

Нагнетательный насос одинарного
действия


Нагнетательный насос одинарного действия состоит
из двух камер, разделенных поршнем. Поршень 10
приводится в движение толкателем 14, штоком
толкателя 9 и поршневой пружиной 11.




1.  Корпус насоса
2.  Всасывающий

клапан

3.     Предохранитель-

ный клапан

4.  Ручной насос
5.  Прокладка
6.  Клапанная пружина
7.  Заглушка
8.  Круглое кольцо
9.  Шток толкателя



10.  Поршень
11.  Поршневая

пружина

12.  Прокладка
13.  Заглушка
14.  Толкатель
15.  Ролик толкателя
16.  Вал толкателя
17.  Направляющая
18.  Стопорное кольцо









Кулачковый вал, выступы для нагнетательного

насоса.


































Насос одинарного действия в разобранном виде



Нагнетательные насосы





СКАНИЯ







6



3-86 03 30 G EN





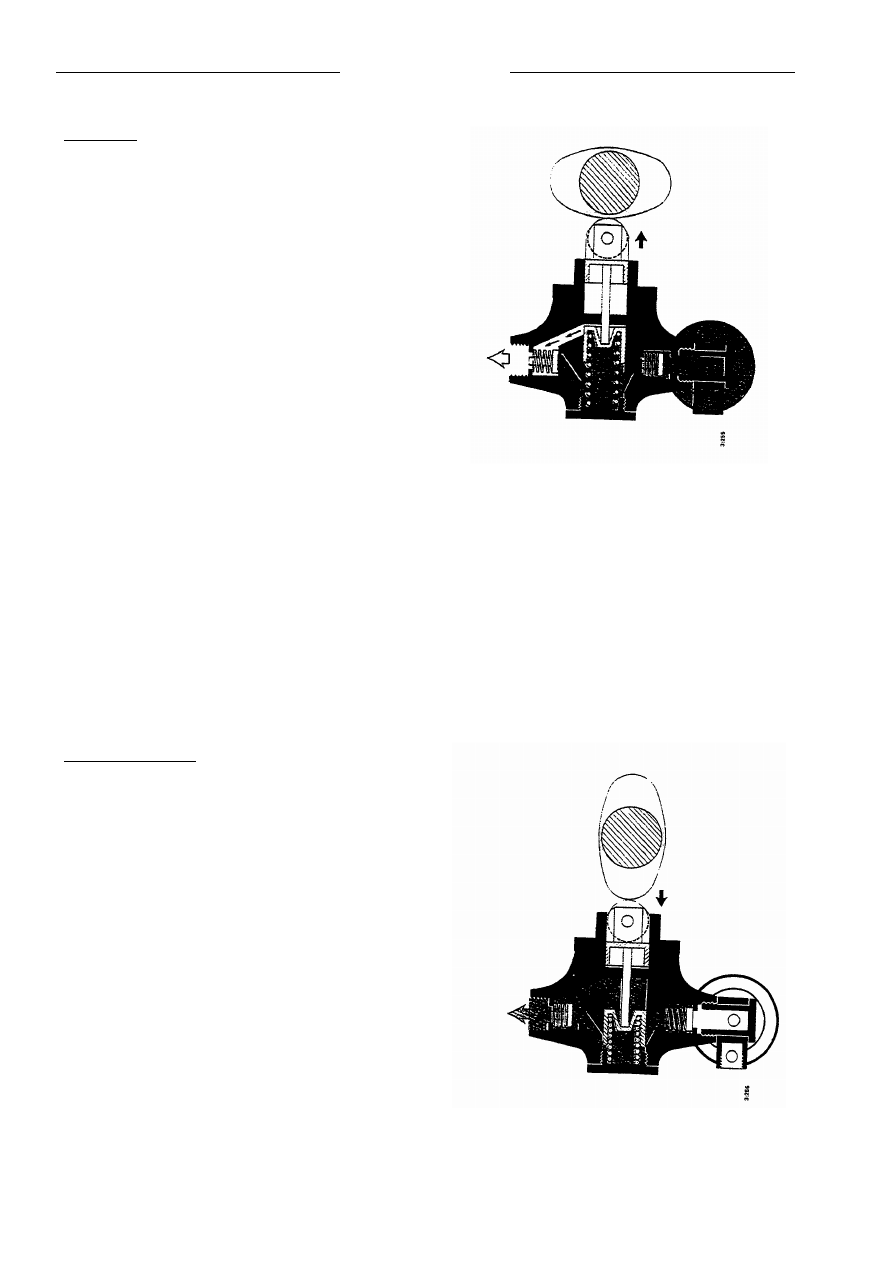

Такт впуска
(всасывание топлива)

Поршень насоса прижимается кверху поршневой
пружиной, топливо забирается через фильтр грубой
очистки, проходит через всасывающий клапан и
заполняет наружную камеру насоса.

































Промежуточный такт
(Перекачка топлива между наружной и внутренней
камерами насоса)

Когда выступ кулачкового вала возвращает
поршень, всасывающий клапан закрывается, и
топливо нагнетается через предохранительный
клапан в камеру насоса.






Всасывание топлива





















Перекачка топлива между наружной и внутренней

камерами насоса





Нагнетательные насосы



СКАНИЯ







7-86 10 30 G EN



7



Такт нагнетания
(нагнетание топлива в насос для впрыска топлива)

Когда выступ кулачка возвращается в нижнее
положение, пружина прижимает поршень, и топливо
во внутренней камере насоса нагнетается на выход.
Одновременно с этим очередная порция топлива
засасывается в наружную камеру насоса.




























Нагнетательный насос двойного
действия


Нагнетательный насос двойного действия имеет 4
обратных клапана (у насоса одинарного действия их
два).

Таким образом, камеры насоса выполняют
одновременно функцию камер нагнетания и
всасывания. При каждом такте топливо
засасывается в одну камеру и нагнетается из
второй.

Насос приводится в движение таким же образом,
что и насос одинарного действия.

1.  Корпус насоса
2.  Всасывающий

клапан

3.



Предохранител

ьный клапан

4.  Ручной насос
5.  Прокладка
6.  Клапанная пружина
7.  Заглушка
8.  Круглое кольцо
9.  Шток толкателя


10.  Поршень
11.  Поршневая

пружина

12.  Прокладка
13.  Заглушка
14.  Толкатель
15.  Ролик толкателя
16.  Вал толкателя
17.  Направляющая
18.  Стопорное кольцо







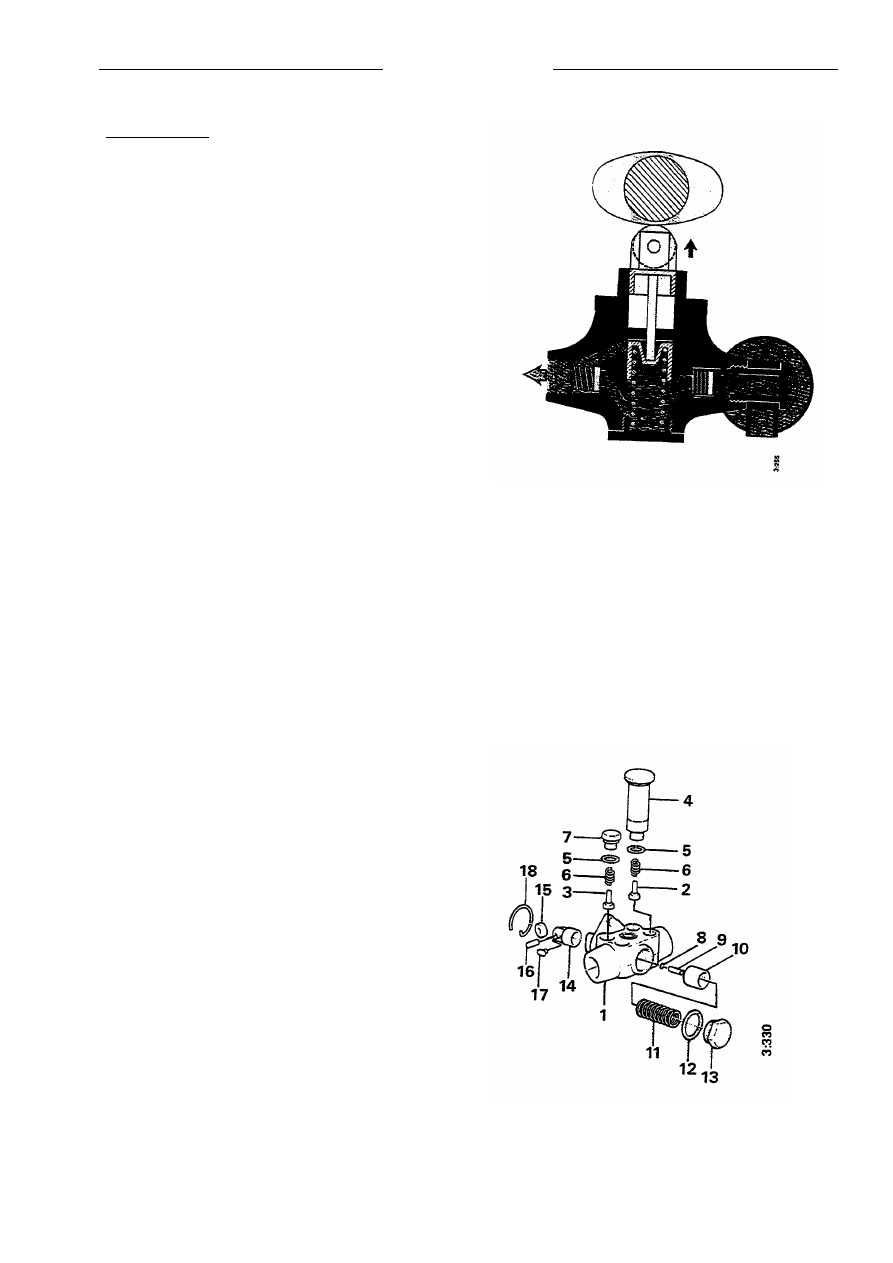

Нагнетание топлива в насос для впрыска топлива



















Насос двойного действия в разобранном виде


Нагнетательные насосы





СКАНИЯ







8



3-86 03 30 G EN





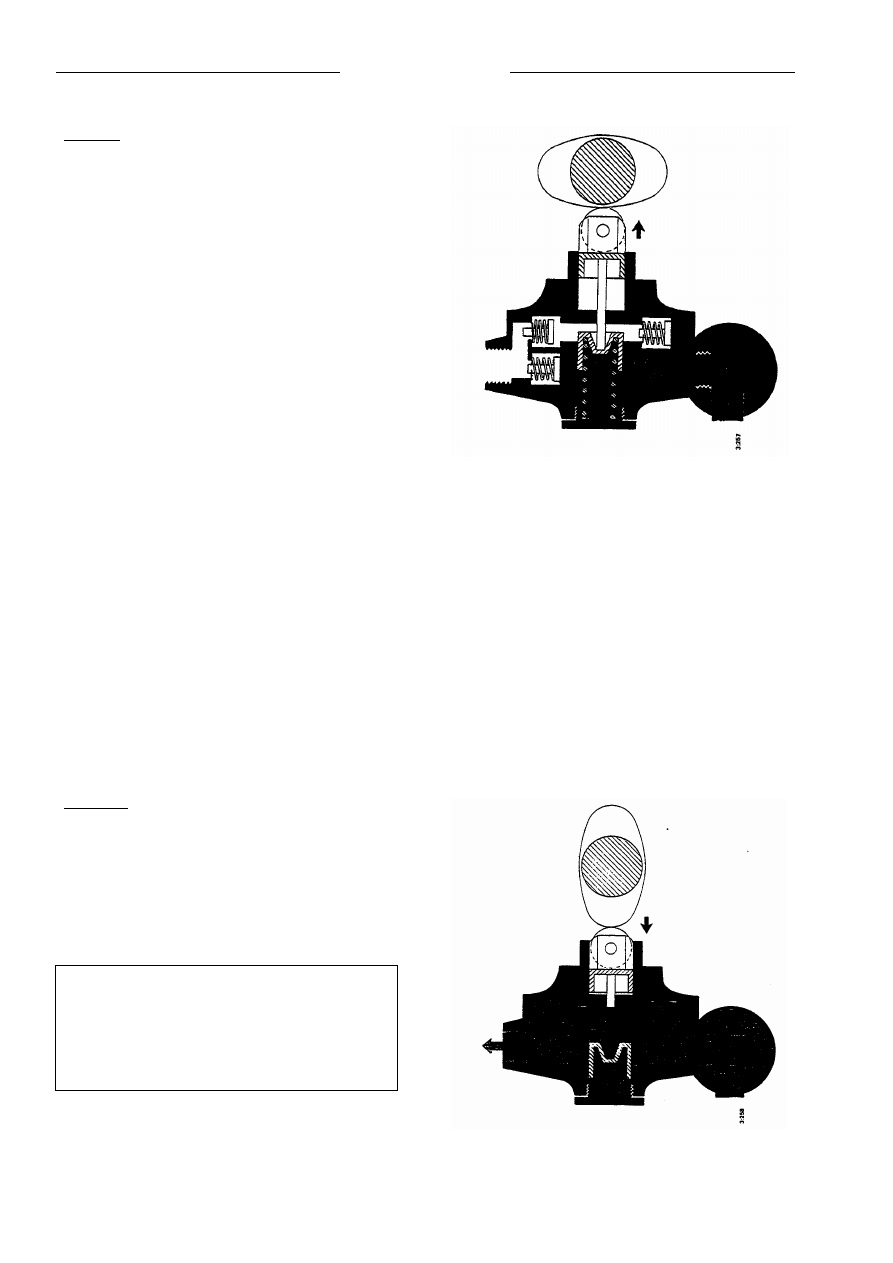

Ход вниз

Поршень насоса прижимается кверху поршневой
пружиной, топливо забирается через фильтр грубой
очистки, проходит через всасывающий клапан и
заполняет камеру насоса.





































Ход вверх
Кулачковый вал прижимает насос вверх и
засасывает топливо в другую камеру насоса.
Одновременно с этим топливо в первой камере
насоса нагнетается через выходное отверстие.
Когда насос двойного действия совершает
повторный ход вниз, топливо нагнетается из второй
камеры насоса через выходное отверстие.






Предупреждение!



Запрещается закрывать выходное отверстие

нагнетательного насоса.

Это может привести к опасному превышению

давления.








Ход вниз

























Ход вверх
