Вспомогательное оборудование грузовиков Scania. Руководство - часть 58

Автомобили без туалета



19:04-10



5

Автомобили без туалета


1

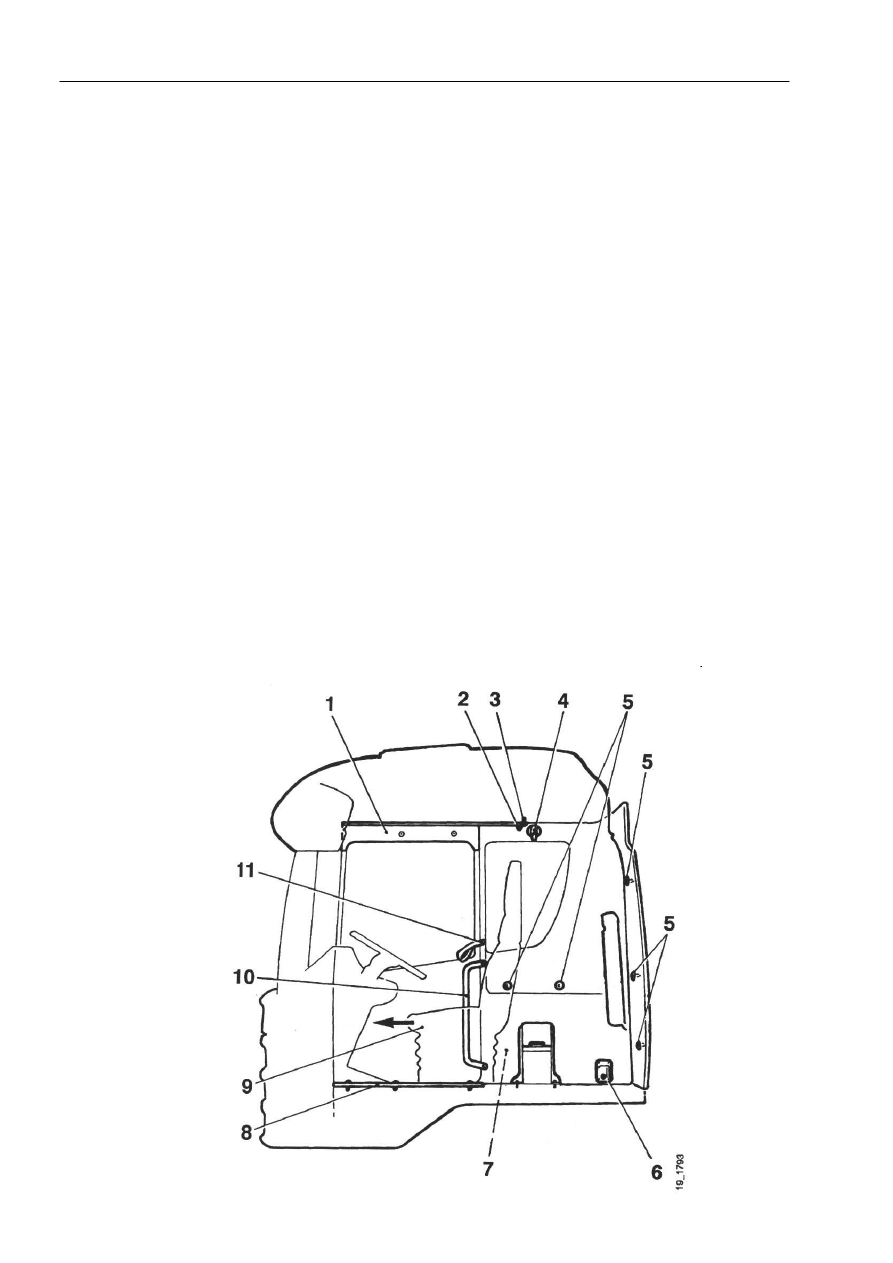

Отсоединить держатель отсека для инструментов,
находящийся позади водителя.


2

Снять накладку 8 у порога кабины.


3

Снять накладку 1, расположенную над дверью.


4

Снять завязку занавески 11.


5

Сдвинуть боковую занавеску 2 вперед.


6

Снять крючок для одежды 4.


7

Снять поручень 10.


8

Снять задний ограничитель занавески 3.


9

Извлечь пять пластиковых зажимов 5 из боковой
панели и наружного торца задней стенки. Извлечь
зажимы, открутив центральный винт, а затем
слегка поддев их с помощью отвертки или
аналогичного инструмента.


10  Снять боковую панель 7, покачав ее взад-вперед.





Автомобили без туалета



19:04-10



6

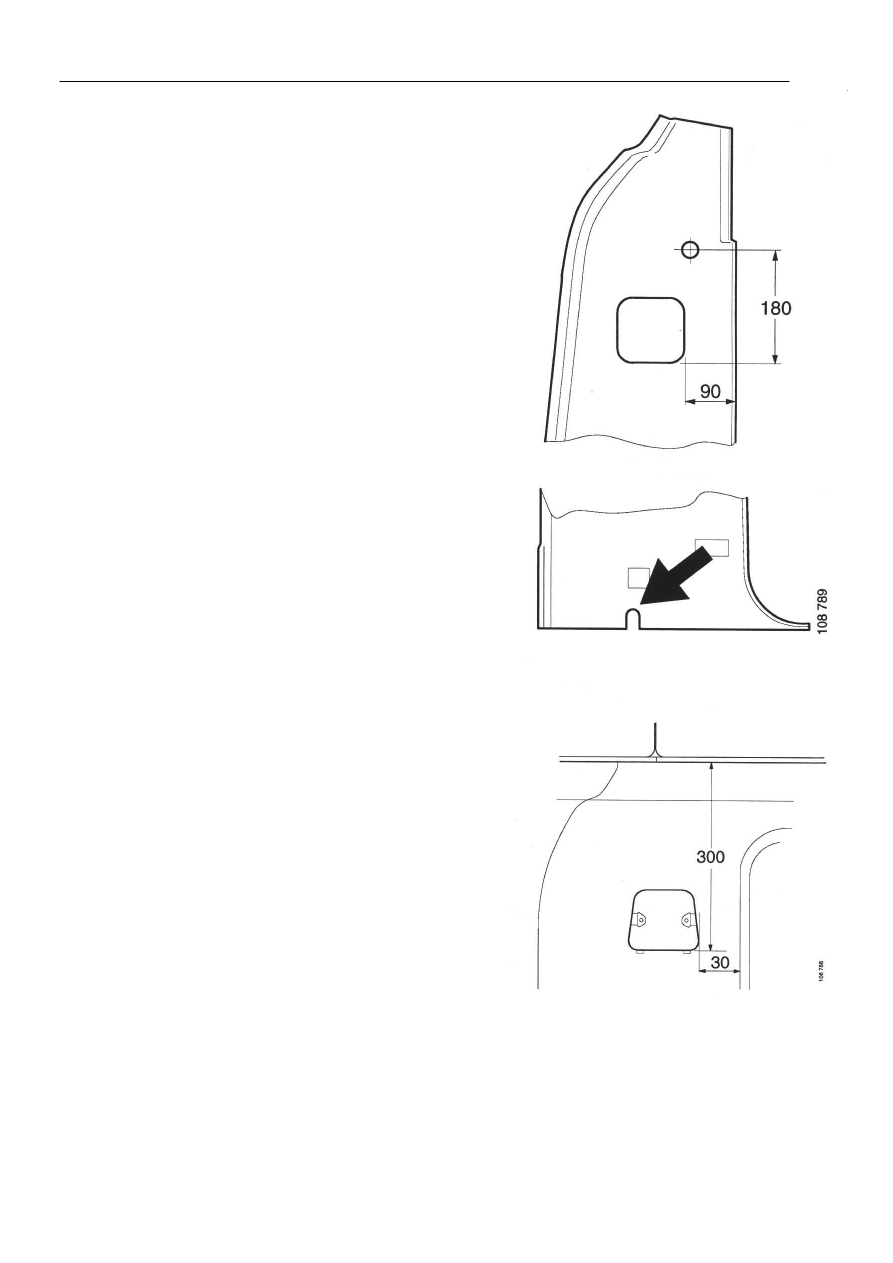

11  Используя монтажную панель в качестве шаблона,

наметить отверстие согласно рисунку. На новой
обшивке положение монтажной панели отмечено
на задней стороне панели.


12  Вырезать отверстие с помощью ножа.

13  Проделать прорезь в стенной обшивке в нижнем

заднем углу, как это показано на рисунке. Данный
пункт применим к кабинам типа 14, а также к
кабинам типа 19.


















Отверстия в кабинах типа 14
















Отверстия в кабинах типа 19




Автомобили без туалета



19:04-10



7

14  Панели старой модификации. Прорезать панель

сзади, используя монтажную панель в качестве
шаблона, так, чтобы толщина панели составляла
приблизительно 11 мм. Новые панели с
намеченным положением монтажной панели не
требуют прорезания.


15  Установить монтажную панель с задней стороны

стенки кабины и загнуть четыре выступа из
листового металла.









16  Прикрепить стенную кабельную проводку к

кронштейну с помощью двух винтов 1 396 739.
Установить зажим, крепящий кабельную проводку
к кронштейну.


17  Протянуть кабельную проводку через отверстие в

стенке кабины и прикрепить кронштейн к
монтажной панели с помощью двух винтов 1 306
684.





Примечание: В кабинах типа 19 с поднятой койкой
кронштейн для блока управления также
устанавливается на пассажирской стороне в серийных
моделях. Данный кронштейн устанавливается
зеркально относительно кронштейна, расположенного
на водительской стороне.


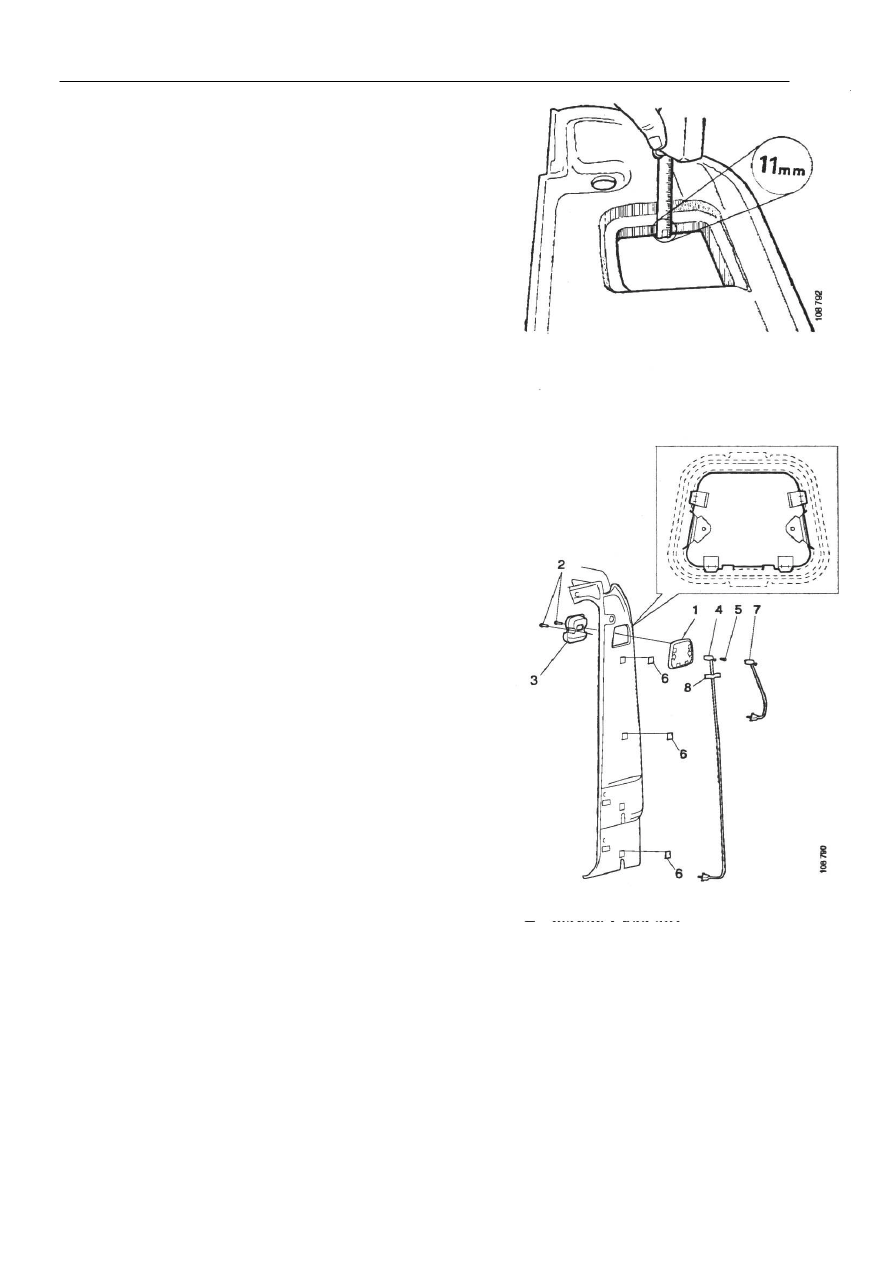

1

Монтажная панель

2

Винты 1 306 684

3

Кронштейн для блока управления

4

Стенная кабельная проводка для
кабин типа 14

5

Винты 1 396 739

6

Кабельные зажимы для кабин
типа 14

7

Стенная кабельная проводка для
кабин типа 19

8

Зажим 1 396 740

Рисунок для кабин типа 14 и кабин
типа 19

Автомобили без туалета



19:04-10



8

Кабины типа 14


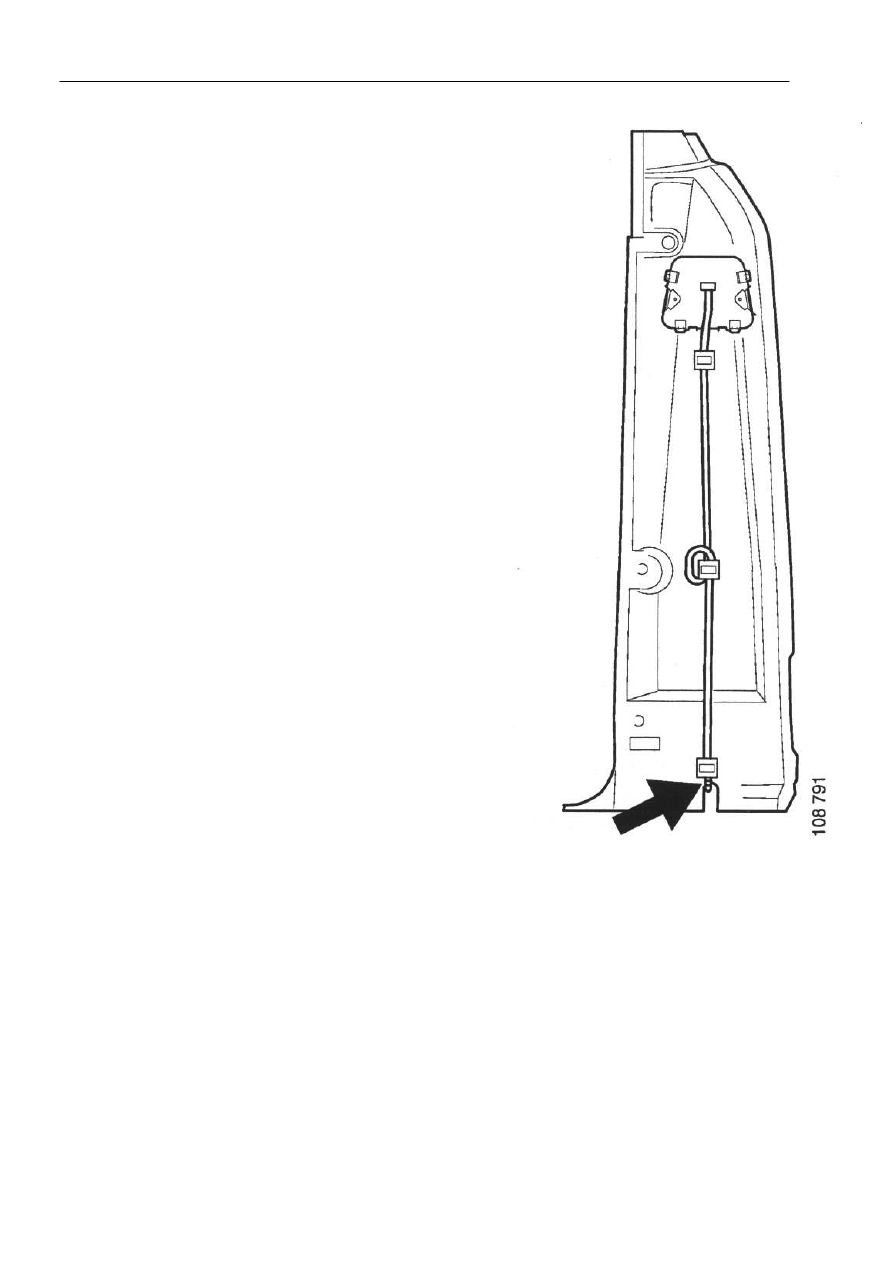

18  Закрепить кабельную проводку зажимами, как это

показано на рисунке, и протянуть кабельную
проводку через прорезь у основания панели.
Сделать петлю на кабеле в кабинах типа Р.


19  Установить боковую панель.


Кабины типа 19


Установить панель, подсоединив напольную кабельную
проводку к стенной кабельной проводке.

























            Кабина типа 14
