Вспомогательное оборудование грузовиков Scania. Руководство - часть 57

1 711 355



19:04-10





Выпуск 1

ru












Блок управления для Webasto и

нагревателя Eberspacher





Руководство по ремонту, установка



































Оглавление



19:04-10



2

Оглавление




Общие сведения

.....................................................................................3



Блок управления - Установка

Автомобили с туалетом.............................................3

Автомобили без туалета............................................5

Кабины типа Topline, верхний кронштейн .............9

















Общие сведения




Настоящий буклет применим к кабинам типа 14, а также к кабинам типа 19.

Расположение блока управления изменяется в зависимости от типа кабины и
конфигурации внутреннего оборудования.

При установке водяного обогревателя DW80 в автомобилях ADR необходимо
соблюдать требования национальных стандартов.

Настоящее  описание  применимо  для  автомобилей  с  левым  и  правым  рулем.
Однако, на рисунках показаны только автомобили с левым рулем.








Автомобили с туалетом



19:04-10



3

Блок управления - Установка




Автомобили с туалетом




Стенка туалета



1

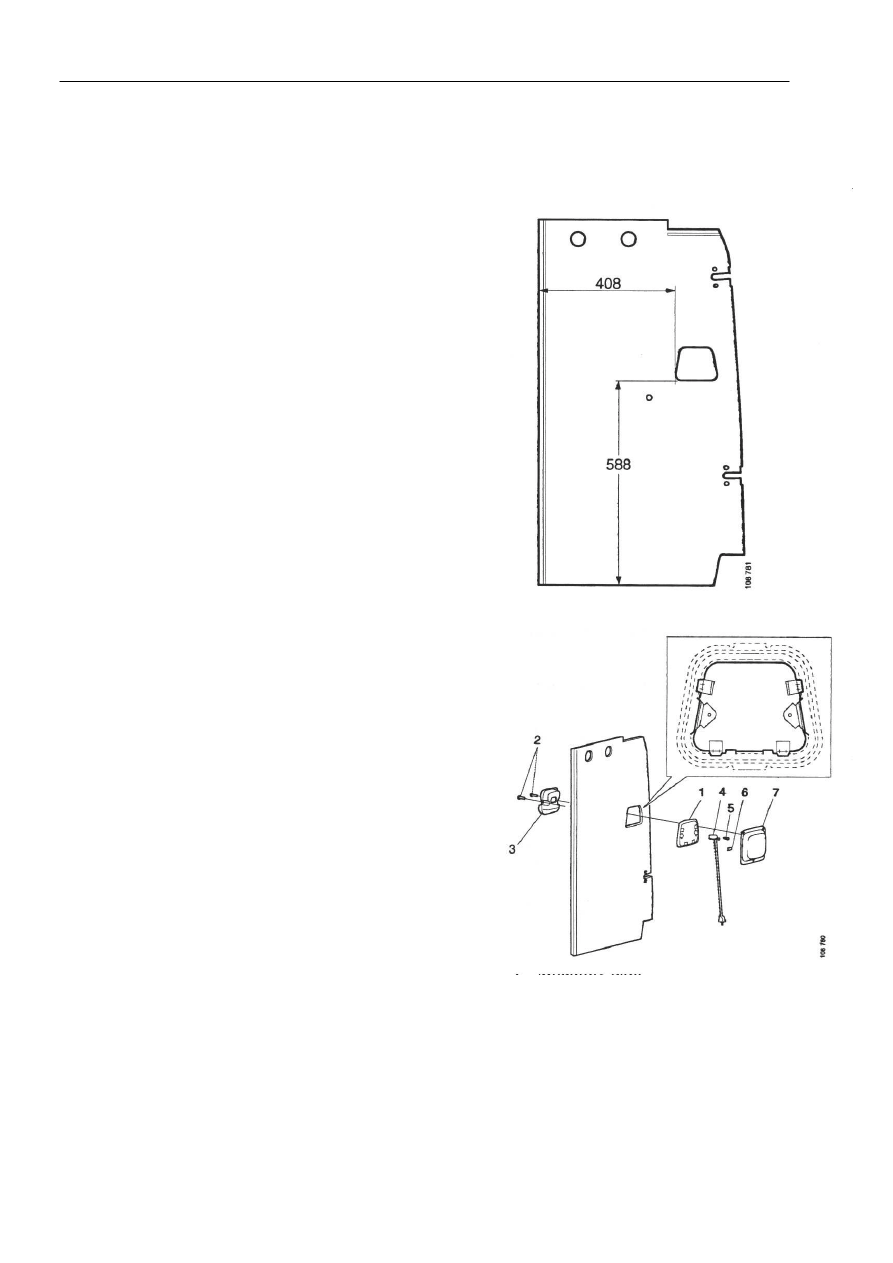

Используя монтажную панель в качестве
шаблона, на метить отверстие согласно рисунку.


2

Прорезать обшивку с помощью острого ножа и
вырезать отверстие, используя ножовку или
аналогичный инструмент.








3

Установить монтажную панель с задней стороны
стенки туалета и загнуть четыре выступа из
листового металла.


4

Прикрепить стенную кабельную проводку к
кронштейну с помощью двух винтов 1 396 739.
Установить зажим, крепящий кабельную
проводку к кронштейну.


5

Протянуть кабельную проводку через отверстие в
стенке туалета и прикрепить кронштейн к
монтажной панели с помощью двух винтов 1 306
684.









1

Монтажная панель

2

Винты 1 306 684

3

Кронштейн для блока
управления

4

Стенная кабельная проводка

5

Винты 1 396 739

6

Зажим 1 396 740

7

Крышка





Автомобили с туалетом



19:04-10



4

6

Закрепить электропроводку резиновыми зажимами
и винтами, как это показано на рисунке.


7

Установить крышку, закрепив ее семью винтами
815 165. Используя сверло диаметром 3,5 мм,
просверлить крышку и слегка углубиться в стенку.
















1

Зажим 813 933

2

Винт 815 518

3

Кабельный хомут

4

Крышка

5

Винт 815 165

Боковая стенка

Блок управления должен располагаться на
водительской стороне.

8

Отсоединить держатель отсека для инструментов,
находящийся позади водителя.


9

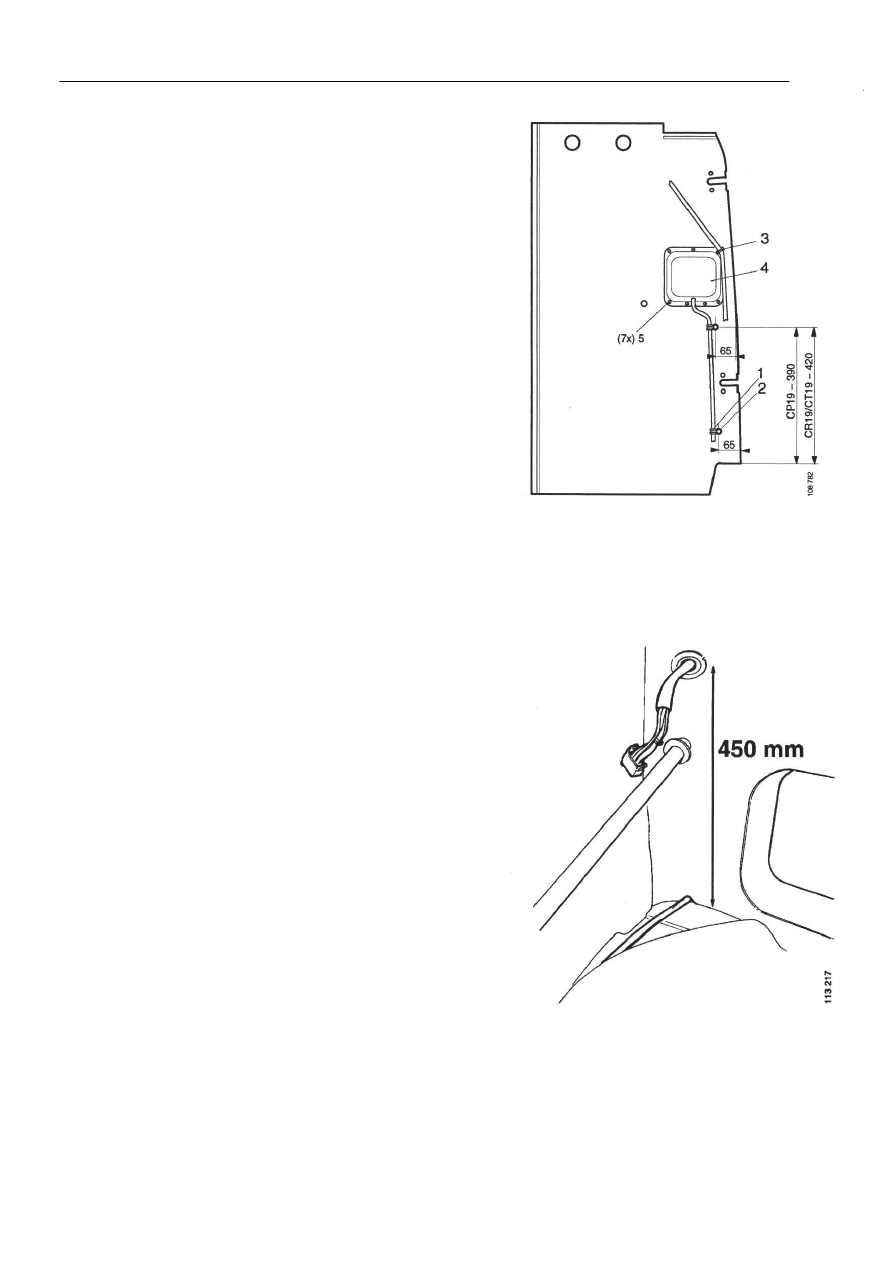

Наметить и прорезать 35 мм отверстие в стенной
обшивке, как это показано на рисунке.


10  Сделать прорезь в стенной обшивке в нижнем

заднем углу, как это показано на рисунке.


11  Протянуть напольную кабельную проводку под

стенной обшивкой так, чтобы белая отметка
оказалась у отверстия.


12  Установить резиновую втулку в отверстие.

13  Установить держатель отсека для инструментов.


Отверстия и прорезь в кабинах типа R
