Топливная и выпускная системы



19:04-04



33

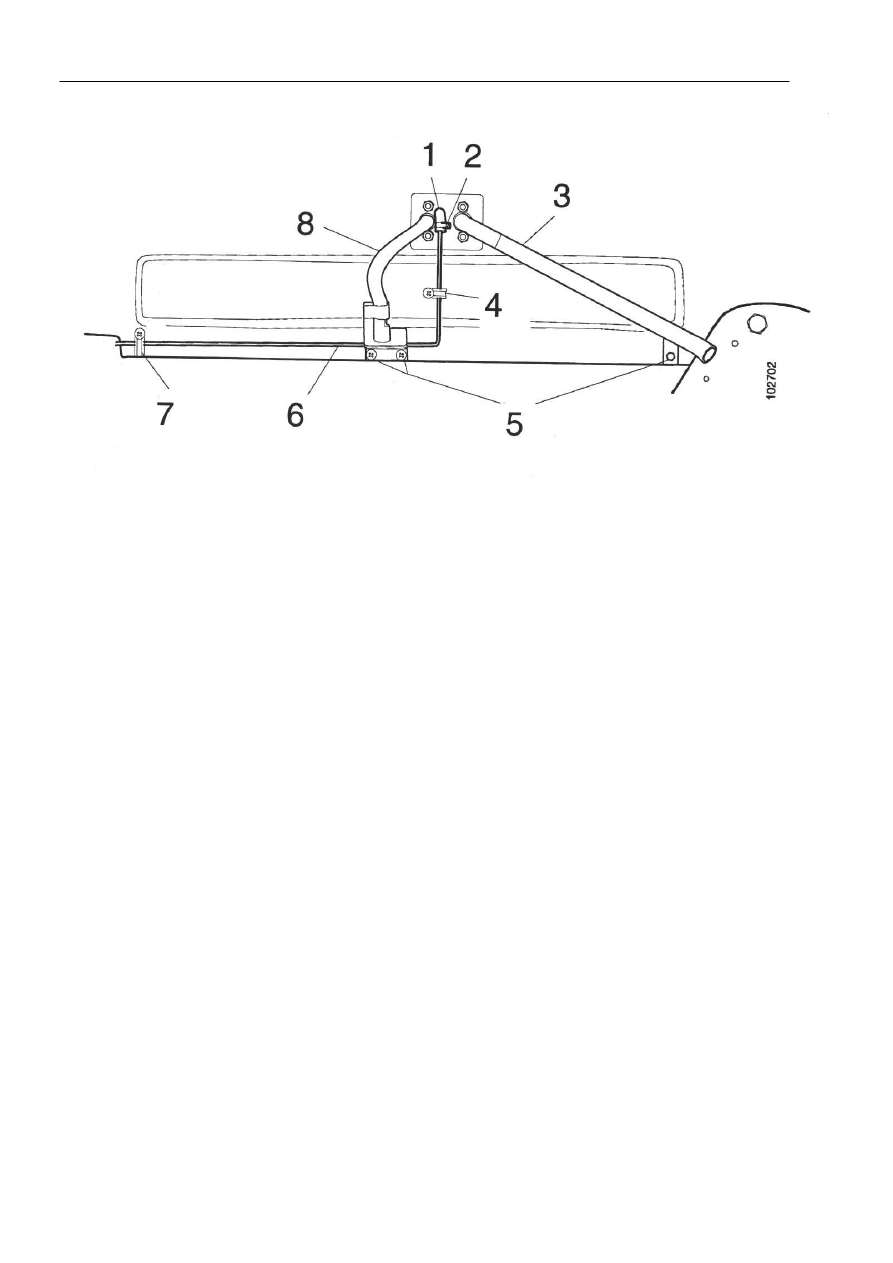

1

Разъемный патрубок, согнутый под прямым углом

2

Два зажима 10 мм

3

Выпускная труба

4

Трубный зажим и плоский болт 4,8х9,5

5

Болт М6х12

6

Топливопровод

7

Трубный зажим

8

Воздухозаборник





5

Закрепить топливопровод трубным зажимом в нижней части стенки кабины.


6

Поместить топливопровод в паз кронштейна и приболтить кронштейн.


7

Подсоединить воздухозаборник длиной 270 мм и выпускную трубу к обогревателю с
помощью зажимов.


8

Закрепить воздухозаборник в его кронштейне. Прикрепить выпускную трубу к задней стенке с
помощью гайки и болта.


9

Подсоединить топливопровод к обогревателю с помощью разъемного патрубка, согнутого под
прямым углом, и двух шланговых зажимов.


10  Закрепить топливопровод с помощью прорезиненного трубного зажима в центре стенки

кабины.


Примечание: Следить за тем, чтобы топливопровод не контактировал с выпускной трубой.

11  Подсоединить обратно воздушные шланги, пролегающие внизу стенки кабины.

Окончание работ



19:04-04



34



Окончание работ




Установка опоры койки


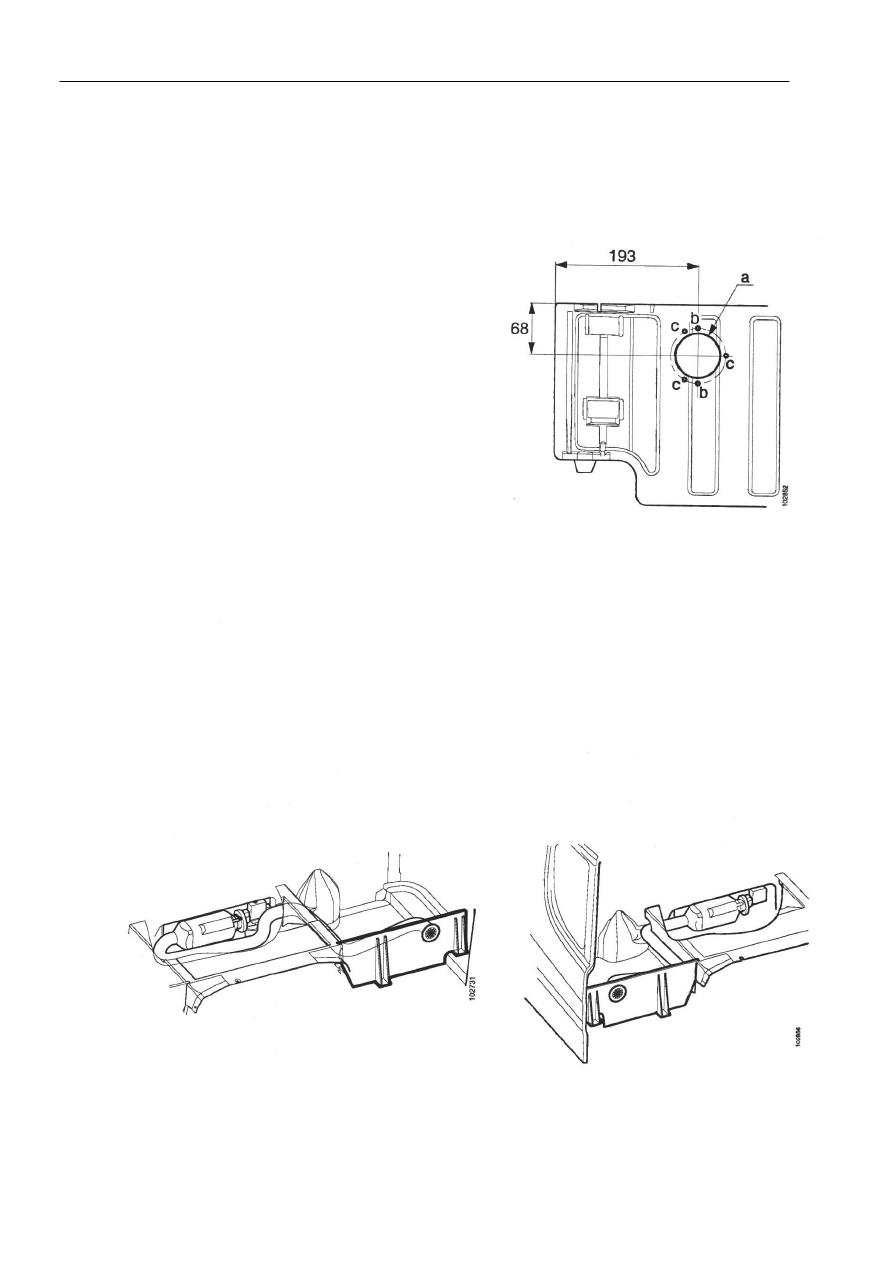

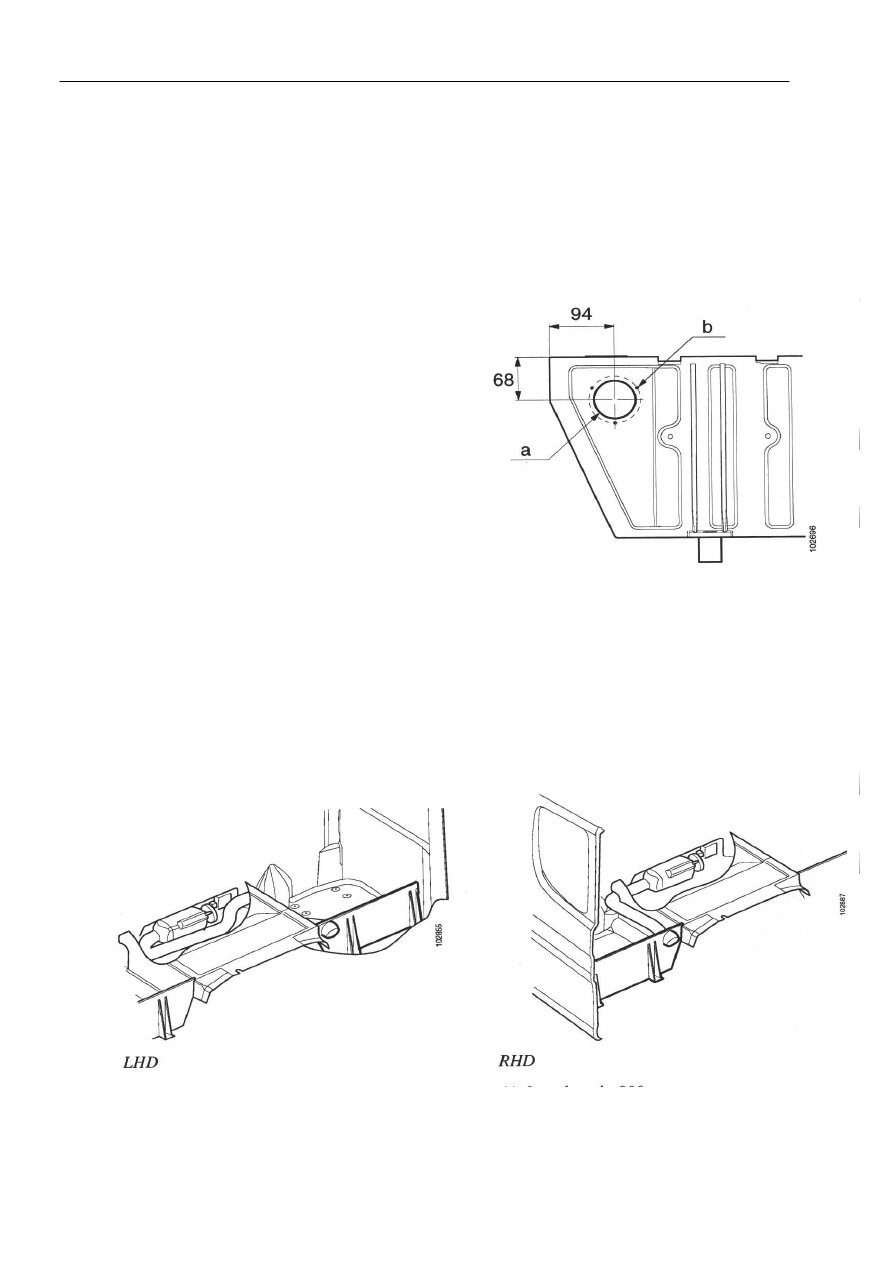

1

Просверлить отверстие диаметром 60 мм в опоре
койки для установки воздушного канала. Смотри
чертеж.


2

Установить воздушный канал в отверстии и
наметить три болтовых отверстия.


3

Просверлить отверстия диаметром 3 мм.


4

Установить воздушный канал с помощью трех
болтов Plastite длиной 9 мм.


5

Установить опору койки в кабине.


6

Обрезать воздушный шланг до необходимой
длины. Смотри рисунки.


7

Установить воздушный шланг с помощью зажимов.

а, Отверстие для воздушного канала

диаметром 60 мм


b, 3 отверстия диаметром 3 мм



















Автомобили с левым рулем





Автомобили с правым рулем

Длина воздушного шланга: 1650 мм



Длина воздушного шланга: 900 мм



Кабины типа Р19

Окончание работ



19:04-04



35


1

Просверлить отверстие диаметром 60 мм в опоре
койки для установки воздушного канала. Смотри
чертеж.


2

Установить воздушный канал в отверстии и
наметить два или три болтовых отверстия в
зависимости от того, имеет автомобиль
левостороннее или правостороннее управление.


3

Просверлить отверстия диаметром 3 мм.


4

Установить воздушный канал с помощью двух или
трех болтов Plastite длиной 9 мм.


5

Установить опору койки в кабине.


6

Обрезать воздушный шланг для грузовиков с
правым рулем до необходимой длины. Смотри
рисунок.


7

Установить воздушный шланг с помощью зажимов.



а, Отверстие для воздушного канала

диаметром 60 мм


b, 2 отверстия диаметром 3 мм для

грузовиков с правым рулем


с, 3 отверстия диаметром 3 мм для

грузовиков с левым рулем

















Автомобили с левым рулем







Автомобили с правым рулем


Длина воздушного шланга: 1900 мм.





Длина воздушного шланга: 1240 мм.

Данный шланг не нуждается в обрезке.

Окончание работ



19:04-04



36

Проверка обогревателя


1

Включить обогреватель. Обогреватель осуществит
несколько попыток включения, прежде чем в него
поступит топливо.


Рекомендация: Инструкции по включению
обогревателя и настройке его блока управления
приводятся в соответствующей технической
литературе. Инструкции также приведены в
водительском руководстве, выпущенном в августе 1996
г.

2

Проверить функционирование обогревателя.

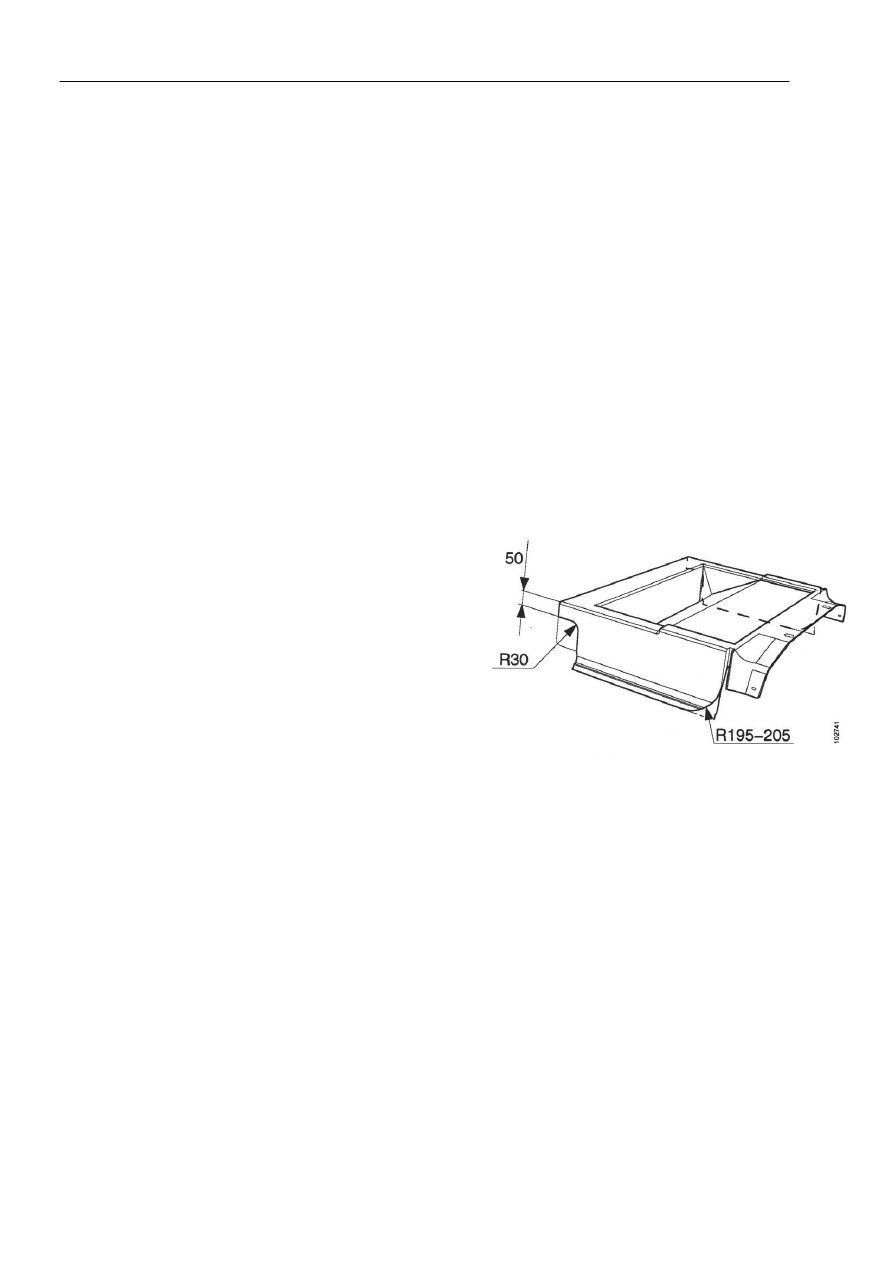

Обрезка багажного отсека


1

Обрезать четыре угла багажного отсека, как это
показано на рисунке.


2

Прикрепить держатель воздушного шланга к
боковой стороне багажного отсека с помощью
болта Plastite длиной 9 мм.






Установка деталей внутренней отделки
кабины


1

Установить багажный отсек.


2

Установить заднюю отделочную панель.


3

Установить на место койку и отсек для одежды.


4

Установить части приборной панели.
