Прокладка кабельной проводки



19:04-04



20

1

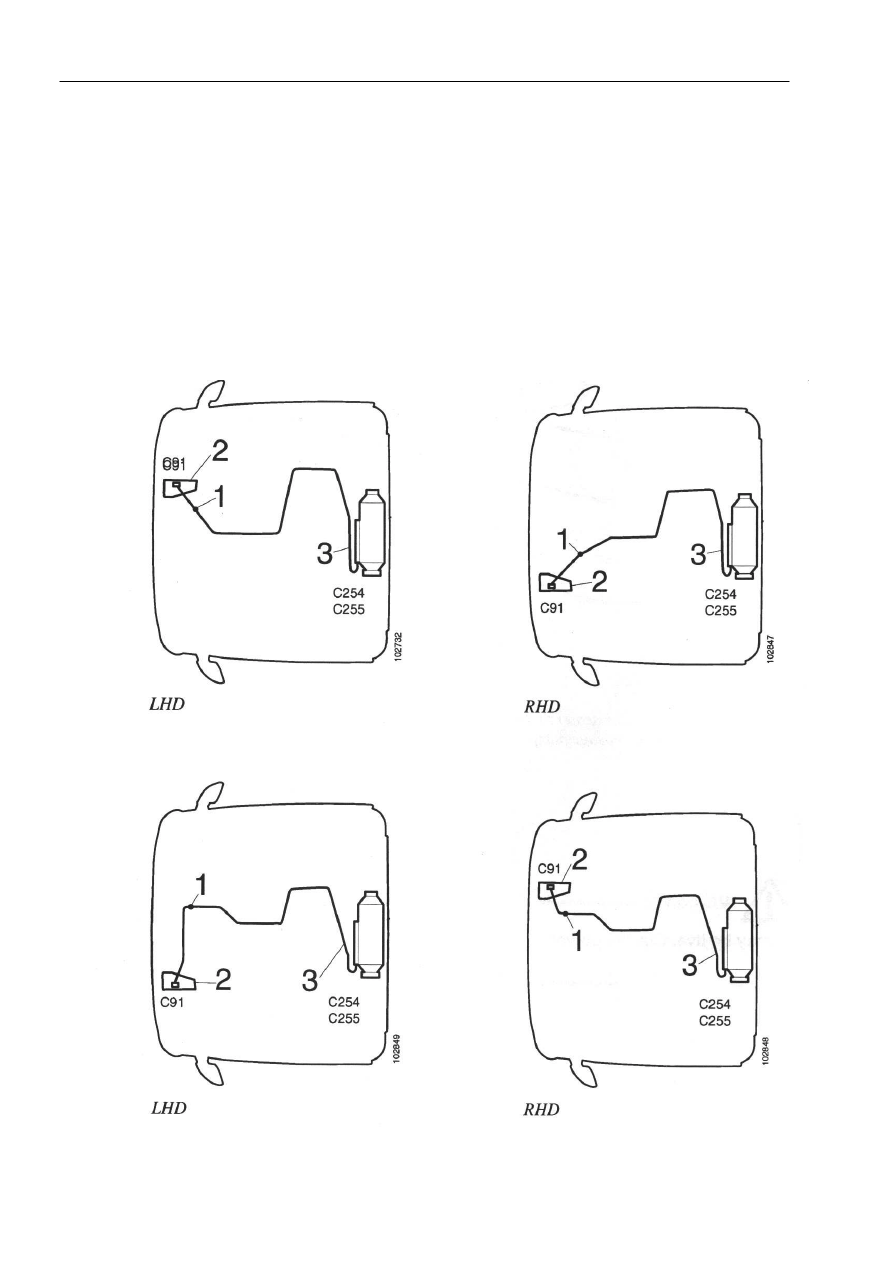

Проложить напольную электропроводку
между обогревателем и панелью
разъемов. Убедиться в том, что изоляция
белого цвета занимает правильное
положение. Смотри нижеприведенные
рисунки.



2

Закрепить держатель реле на монтажной
панели с помощью болта ST4,8х9,5.

3

Подключить разъемы С254 и С255 к
разъему обогревателя.


4

Объединить электропроводку в жгут с
помощью хомутов в центре задней части
кабины рядом с обогревателем.



1

Изоляция белого цвета

2

Панель разъемов

3

Кабельный хомут




















Автомобили с левым рулем





     Автомобили с правым рулем


Кабины типа Р

















Автомобили с левым рулем





      Автомобили с правым рулем



Прокладка кабельной проводки



19:04-04



21

5

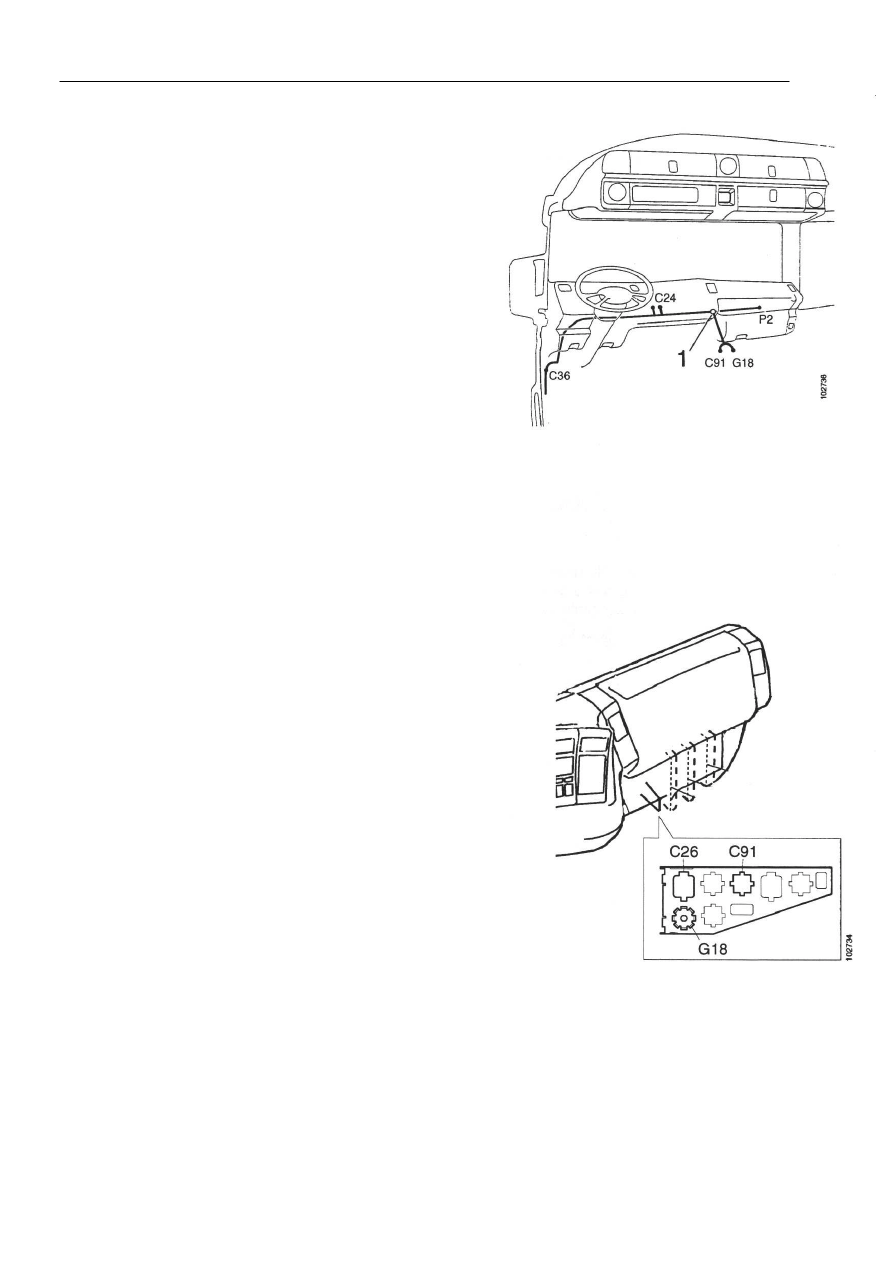

Открыть крышку центрального электрического
блока. Выдвинуть центральный электрический
блок.


6

Отвернуть крепежные болты приборной панели и
вынуть составляющие части.


7

Проложить электропроводку. Убедиться в том, что
изоляция белого цвета имеет правильное
расположение. Смотри рисунок.









1

Изоляция белого цвета











8

Проложить разъем С91 к панели разъемов у пола
кабины.


9

Подключить кабель, маркированный 15КВ, к
разъему С26 в панели разъемов.


10  Подключить разъем С91 напольной

электропроводки к разъему С91 электропроводки
приборной панели, расположенному  в панели
разъемов. Подключить отдельный кабель к точке
заземления G18.











Прокладка кабельной проводки



19:04-04



22

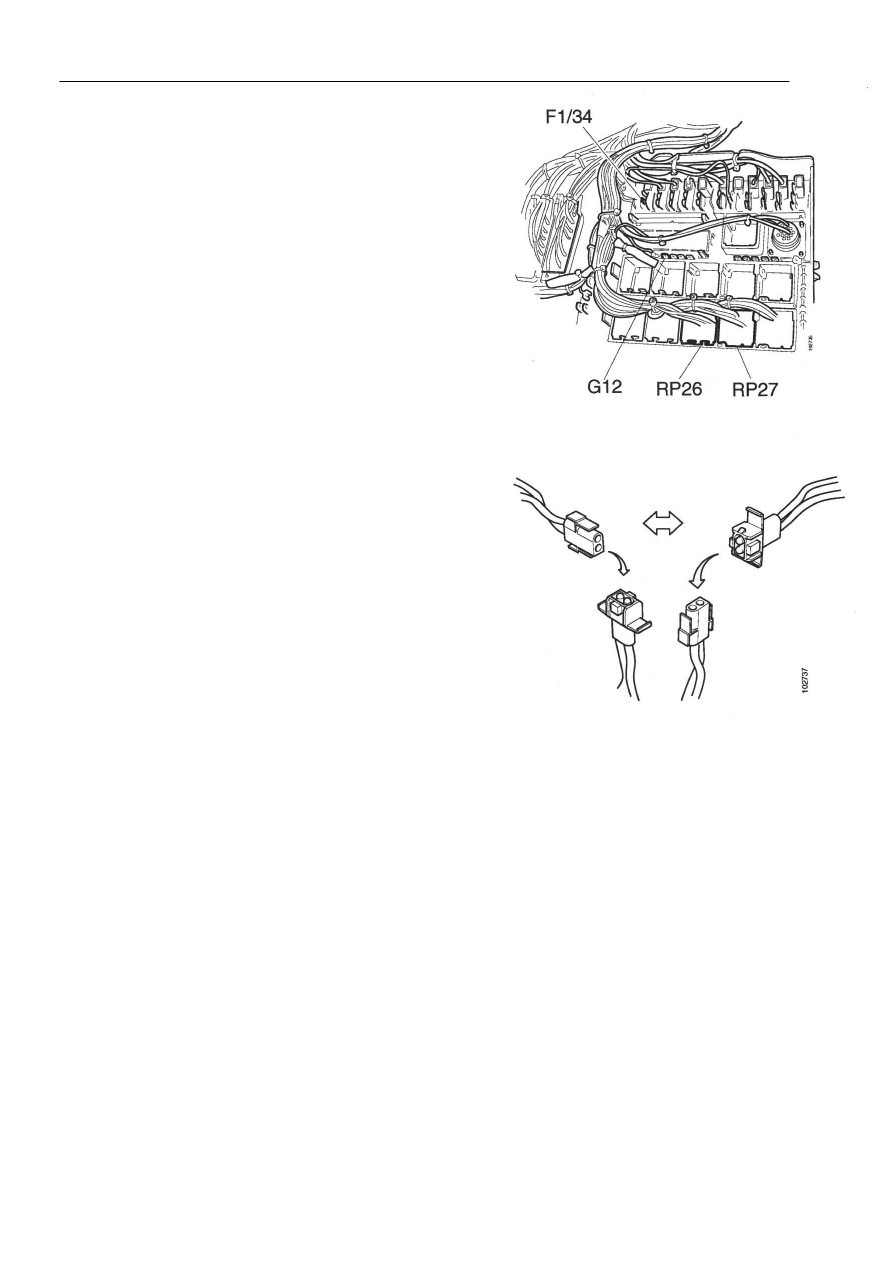

11  Снять крышки с устройств RP26 и RP27 и

подсоединить устройства R31 и R32.


12  Подключить два кабеля с маркировкой 30F к

плавкому предохранителю F1/34 в положениях А и
В.


13  Подключить кабель с маркировкой 31/R31 к точке

заземления G12.









14  Отключить разъем С24, расположенный под

центральной секцией приборной панели.
Подключить его к кабельному разъему
обогревателя С24.




Прокладка кабельной проводки



19:04-04



23

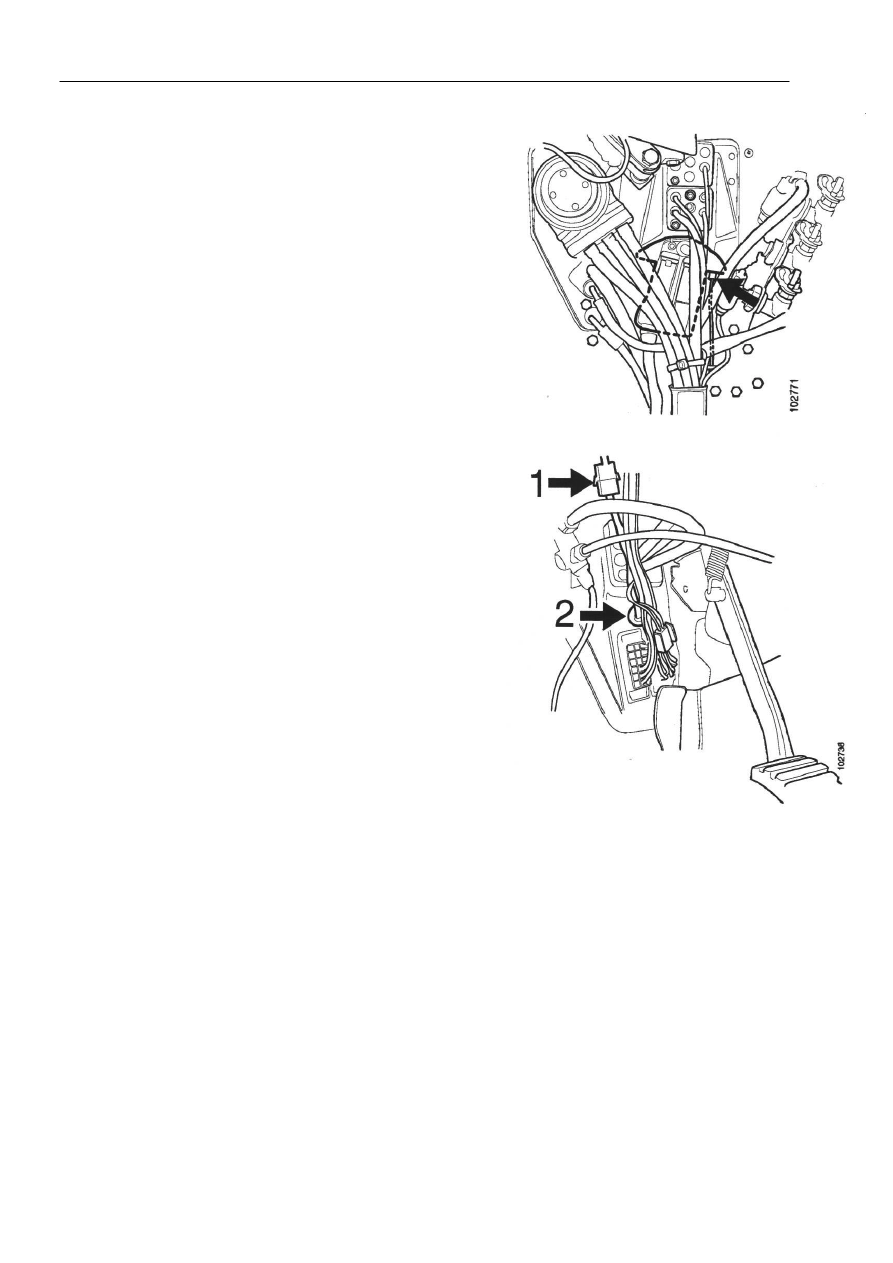

15  Открыть левый угол кабины. Снять крышку,

установленную поверх разъемов с водительской
стороны.





16  Пропустить разъем С36 через отверстие на стороне

водителя. Одна из резиновых втулок также должна
быть пропущена через отверстие. Смотри рисунок.


17  Установить резиновую втулку с внутренней

стороны кабины.


18  Установить другую резиновую втулку с наружной

стороны угла кабины под крышкой.




Грузовики с левым рулем


19

Подключить кабель дозировочного насоса к
разъему С36.


Кабель будет проложен позднее вместе с
топливопроводом вдоль шасси к дозировочному
насосу.



Грузовики с правым рулем


19  Подключить кабель дозировочного насоса к

разъему С36.


20  Проложить кабель к дозировочному насосу над

бампером к левой стороне кабины.


Кабель будет проложен позднее вместе с
топливопроводом вдоль шасси к дозировочному
насосу.
