Установка обогревателя



19:04-04



16

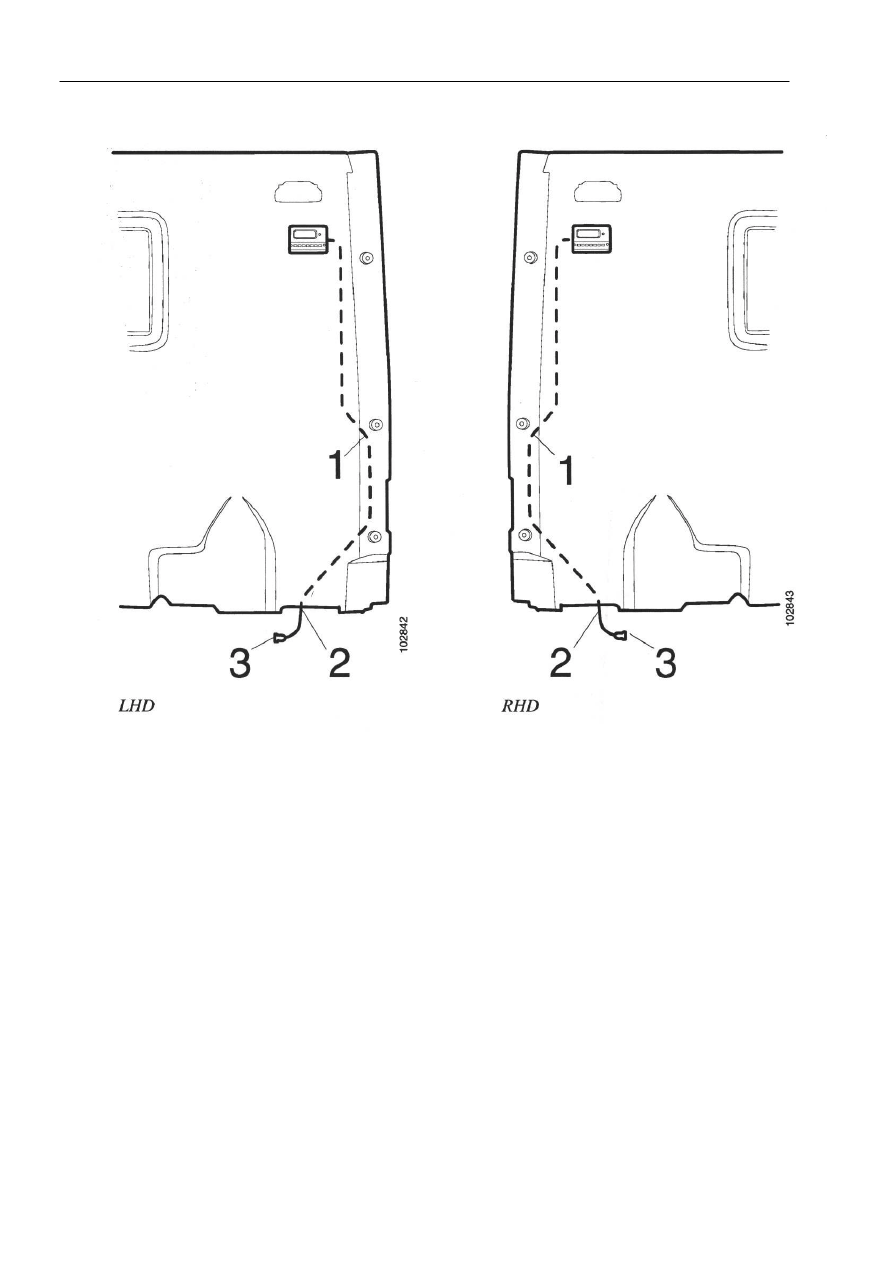

Кабины типа Р































Автомобили с левым рулем





Автомобили с правым рулем


1

Изоляция белого цвета

2

Изоляция красного цвета

3

Разъем С256







Установка обогревателя



19:04-04



17

Установка блока управления, кабины типа Topline



В кабинах типа Topline имеется предварительно проложенная кабельная проводка,
располагающаяся между полом и крышей.

1

Позади стенной панели имеется предварительно
проложенный кабель. Проложить кабель вдоль
пола кабины между обогревателем и
предварительно проложенным кабелем. (Разъем
С256 – разъем С187).


2

Снять панель выключателей, расположенную рядом
с верхней койкой.


3

Отрезать заднюю часть от панели выключателей.
Смотри рисунок.










Обрезка панели выключателей








4

Поместить вставку в панель выключателей.
Просверлить панель и закрепить вставку с
помощью 4 взрывных заклепок.

















Установка обогревателя



19:04-04



18

Вставка, устанавливаемая  в

панель выключателей

5

Снять монтажную панель с блока управления. Сохранить болты.


6

Вставить разъем С218 блока управления в прорезь панели выключателей.


7

Закрепить монтажную панель блока управления на панели выключателей с помощью 2 болтов
Plastite длиной 20 мм.


8

Привернуть блок управления к монтажной панели. Установить накладки.


9

Подключить разъемы панели выключателей к предварительно установленным разъемам.


10  Привернуть блок управления.


























Автомобили с левым рулем







Автомобили с правым рулем

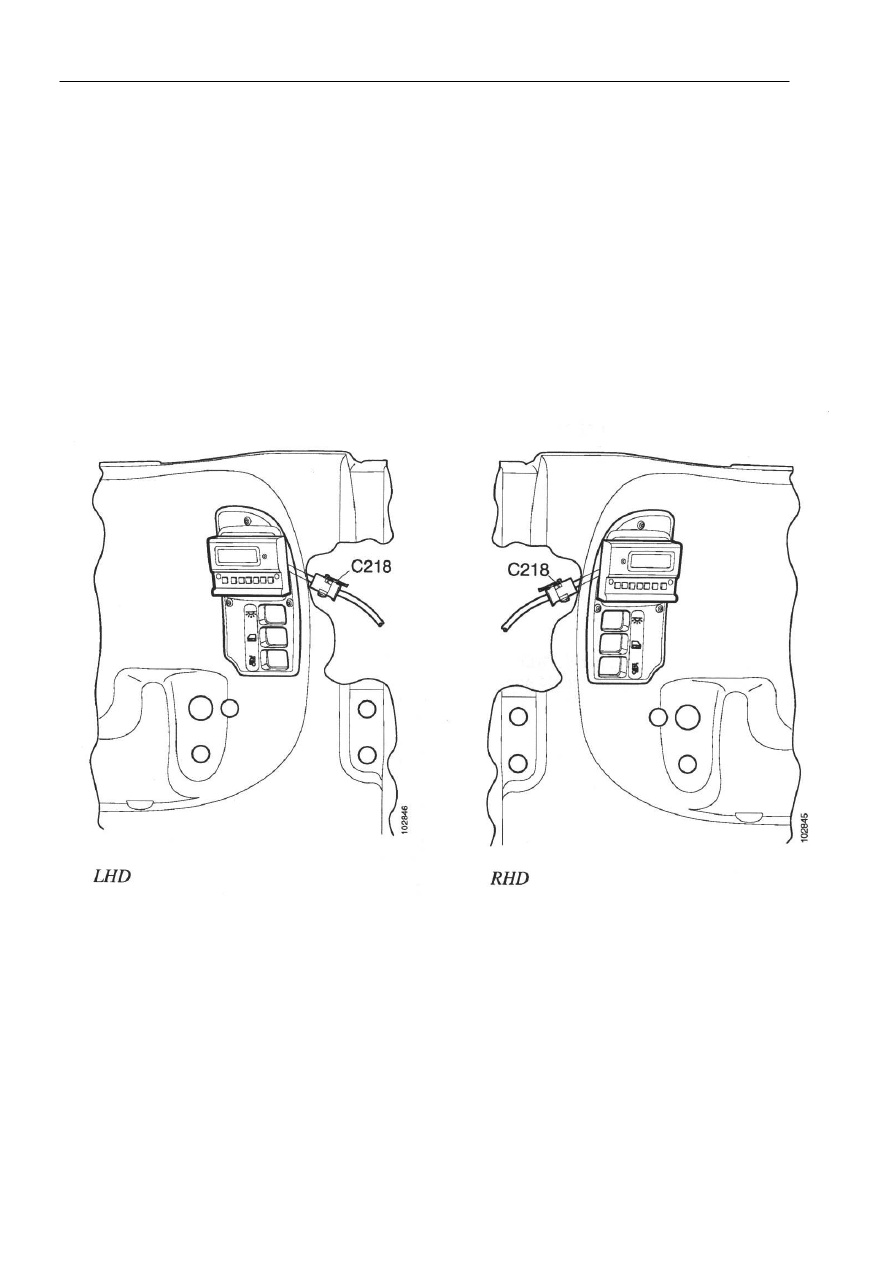

Панель выключателей и блок управления
около верхней койки




Прокладка кабельной проводки



19:04-04



19

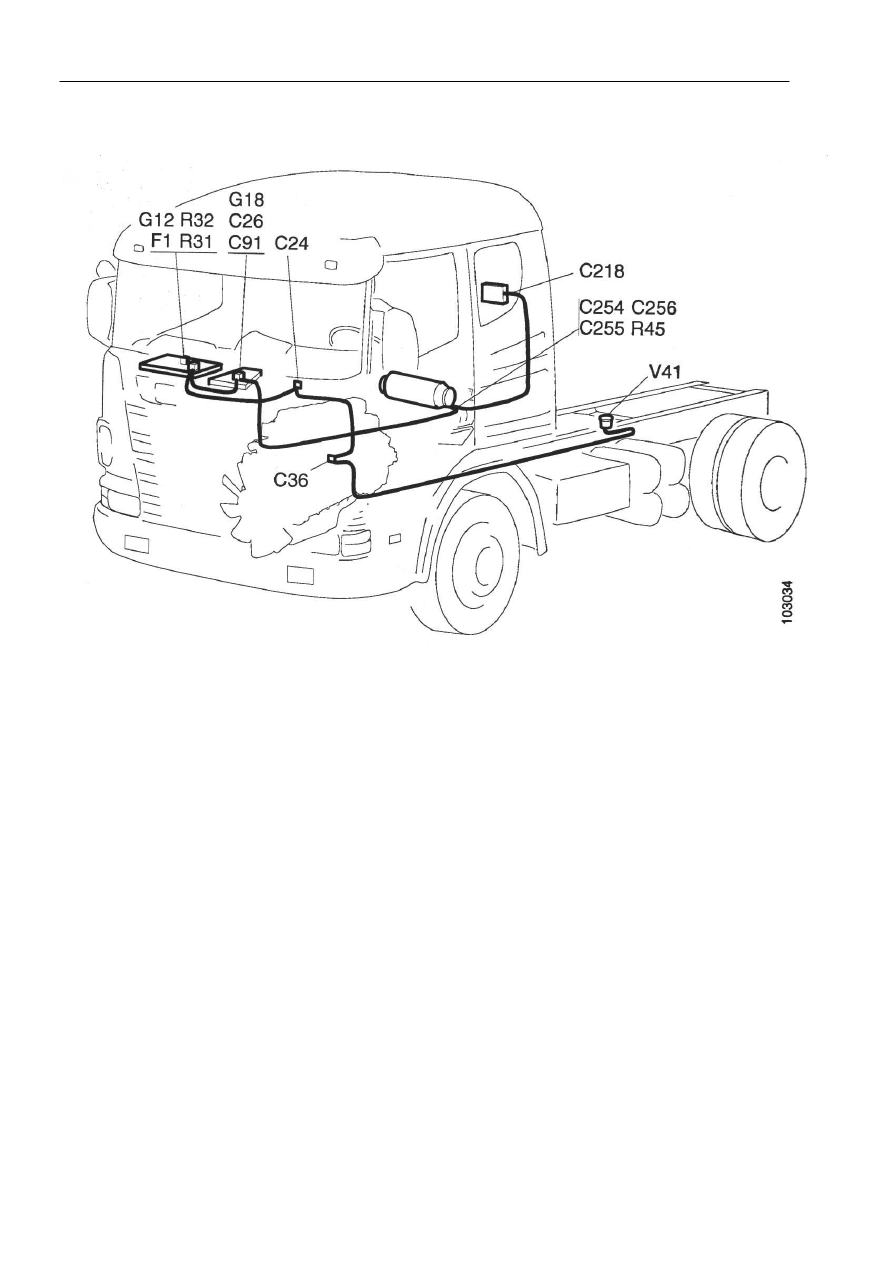

Прокладка кабельной проводки


























Прокладывать кабельную проводку от обогревателя к центральному электрическому блоку или
от приборной панели к дозировочному насосу.



ВНИМАНИЕ! Некоторые детали могут быть под напряжением. Отключить электропитание
грузовика.
