Установка обогревателя



19:04-04



12

5

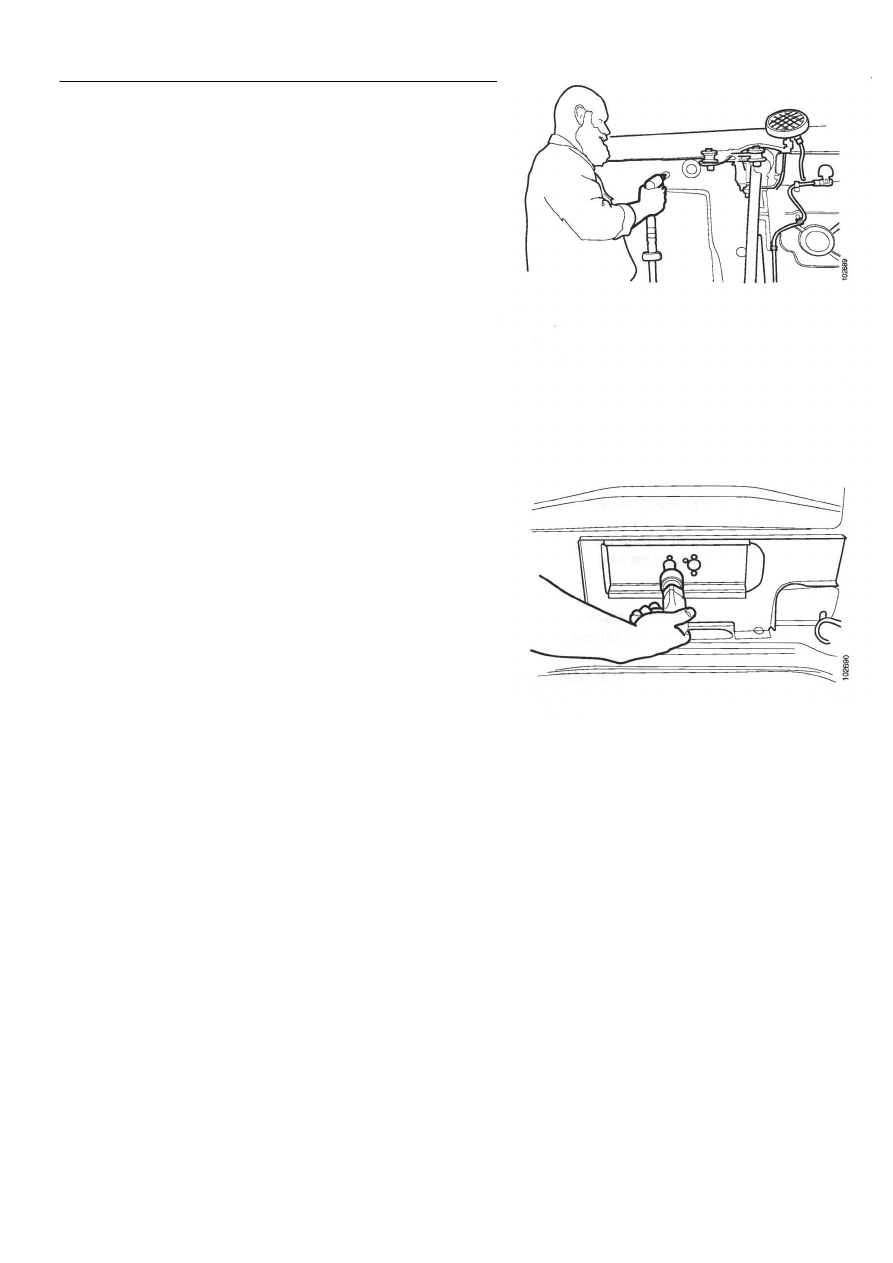

С помощью резака проделать два отверстия
диаметром 25 мм в изоляции под кабиной. Резку
производить в том месте, где видны два отверстия,
просверленные через пол кабины.


Примечание: Отверстия должны быть прорезаны через
изоляцию.








6

Откинуть кабину обратно вниз.




7

Установить монтажную панель и закрепить ее с
помощью болтов М6х12, которые вставляются
снизу через пол кабины.


8

Наметить и просверлить пять небольших отверстий
диаметром 7 мм. Сверление производить через
стенку кабины.


9

С помощью резака проделать два больших
отверстия диаметром 25 мм. Резку осуществлять
через стенку кабины.


10  Снять монтажную панель.

11  Зачистить отверстия от задиров. Покрыть

антикоррозионным материалом  и краской.






Установка обогревателя



19:04-04



13

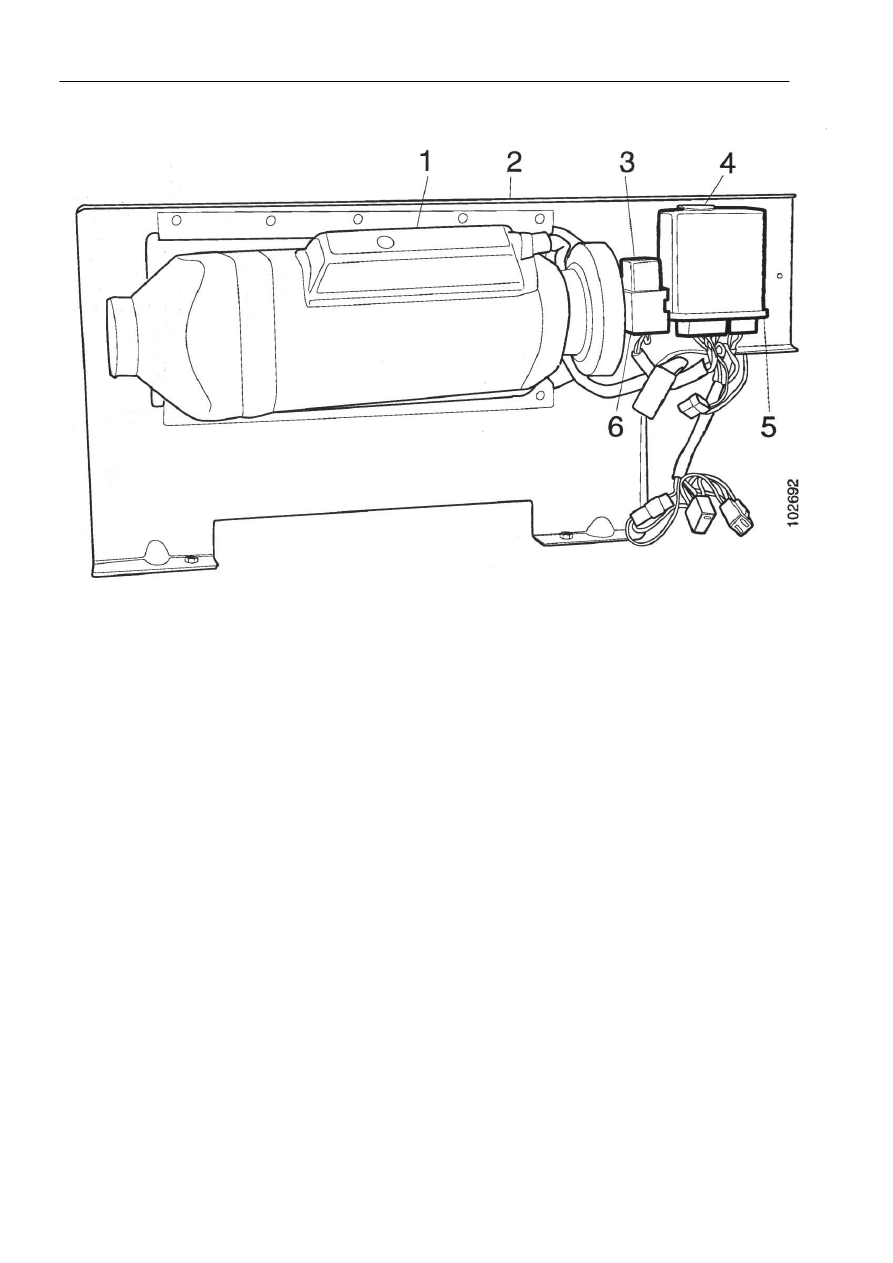

Установка обогревателя

























1

Обогреватель

2

Монтажная панель

3

Реле калильной свечи

4

Кронштейн блока управления

5

Блок управления

6

Держатель реле





1

Установить обогреватель на монтажной панели. Прикрепить два зажима к крепежным болтам
обогревателя и к задней части панели.


2

Установить уплотнение на заднюю часть монтажной панели.


3

Установить кронштейн блока управления и держатель реле с помощью плоских болтов
4,8х9,5.


4

Установить блок управления и реле калильной свечи.


5

Поместить монтажную панель и обогреватель в кабину. Крепежные болты должны проходить
через заднюю стенку.


6

Привернуть монтажную панель из-под низу с помощью двух болтов М6х12.


7

Установить ребро жесткости с наружной стороны кабины. Закрепить обогреватель с помощью
четырех гаек М6.




Установка обогревателя



19:04-04



14

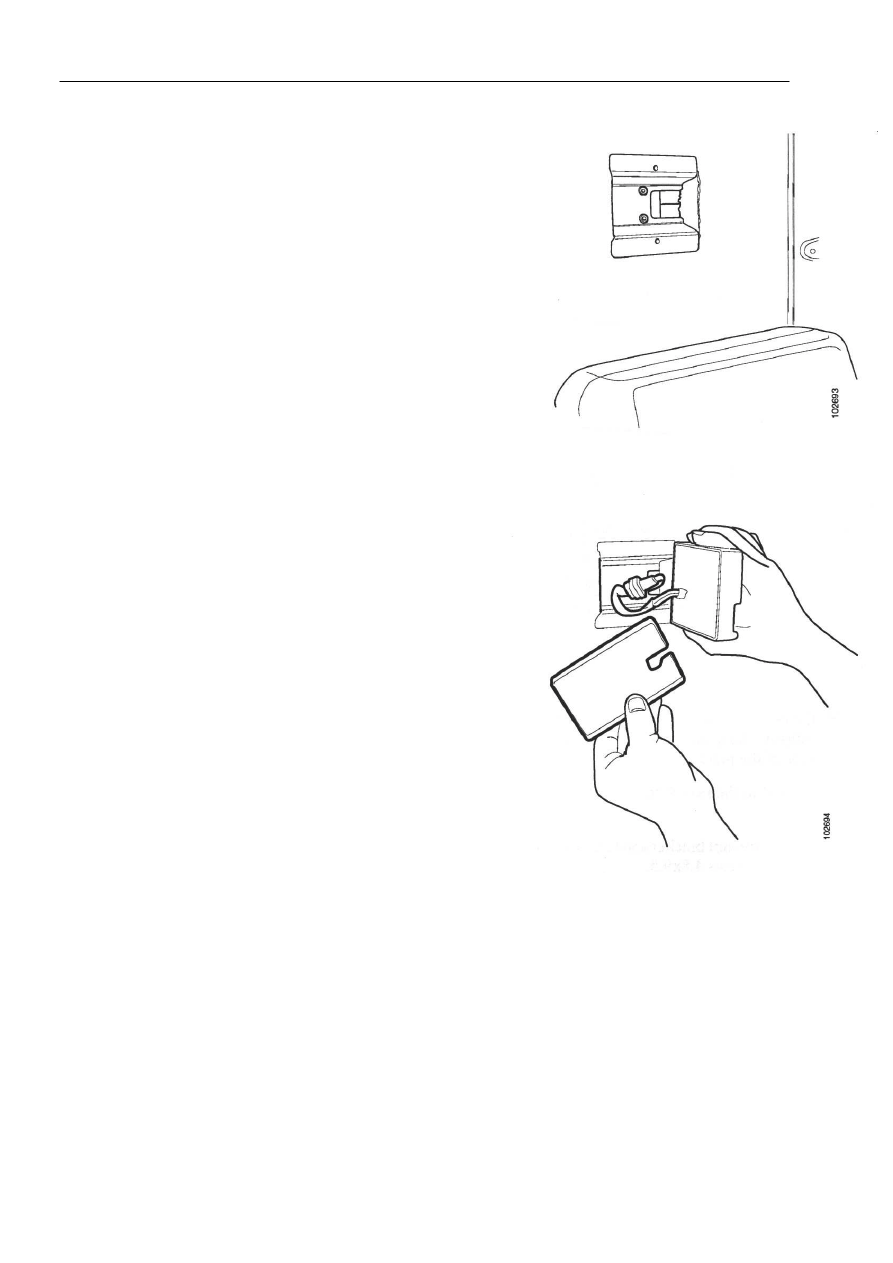

Установка блока управления


Данное описание не применимо к кабинам типа Topline.

1

Снять зажимы стенных панелей, крепящие панель
задней стенки кабины на стороне водителя.


2

Установить кронштейны блока управления в
отверстие: один спереди, а другой сзади стенной
панели.


3

Скрепить их вместе с помощью глухой заклепки.










4

Проложить кабель позади стенной панели.
Кабельный разъем С218 должен выступать через
отверстие кронштейна.


5

Подключить разъем блока управления к
кабельному соединителю С218.


6

Открыть блок управления.


7

Закрепить панель кронштейна блока управления с
помощью двух болтов 4,2х13 в передней части
монтажной панели. Разъем С218 должен
находиться позади панели кронштейна.


8

Установить блок управления. Установить накладки
поверх болтов.




Установка обогревателя



19:04-04



15

9

Проложить кабель блока управления позади стенной панели. Кабель должен проходить рядом
с зажимами панели. Убедиться в том, что изоляция красного и белого цвета занимает
правильное положение. Смотри рисунки.


10  Подключить кабельный разъем С256 к разъему обогревателя.

11  Установить на место зажимы, крепящие стенную панель.

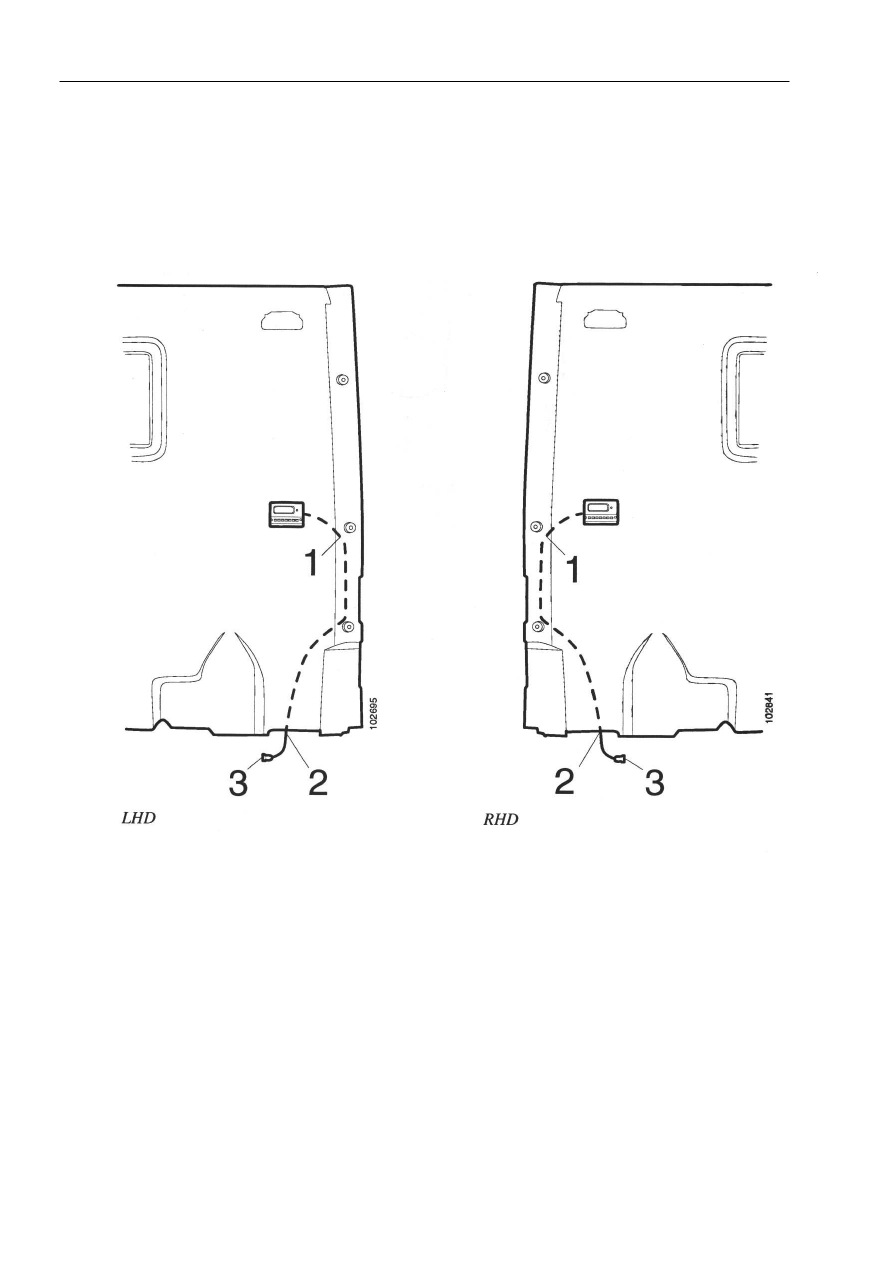

Автомобили с левым рулем



         Автомобили с правым рулем


1

Изоляция белого цвета

2

Изоляция красного цвета

3

Разъем С256
