Вспомогательное оборудование грузовиков Scania. Руководство - часть 49
Краткое описание работ
19:04-04
4
Краткое описание работ
Установка обогревателя
•
Снять некоторые детали внутренней отделки
кабины.
•
В панели задней стенки кабины проделать отверстия
для обогревателя и блока управления.
•
В стенке кабины просверлить отверстия для
крепления обогревателя, выпускной трубы и
воздухозаборника.
•

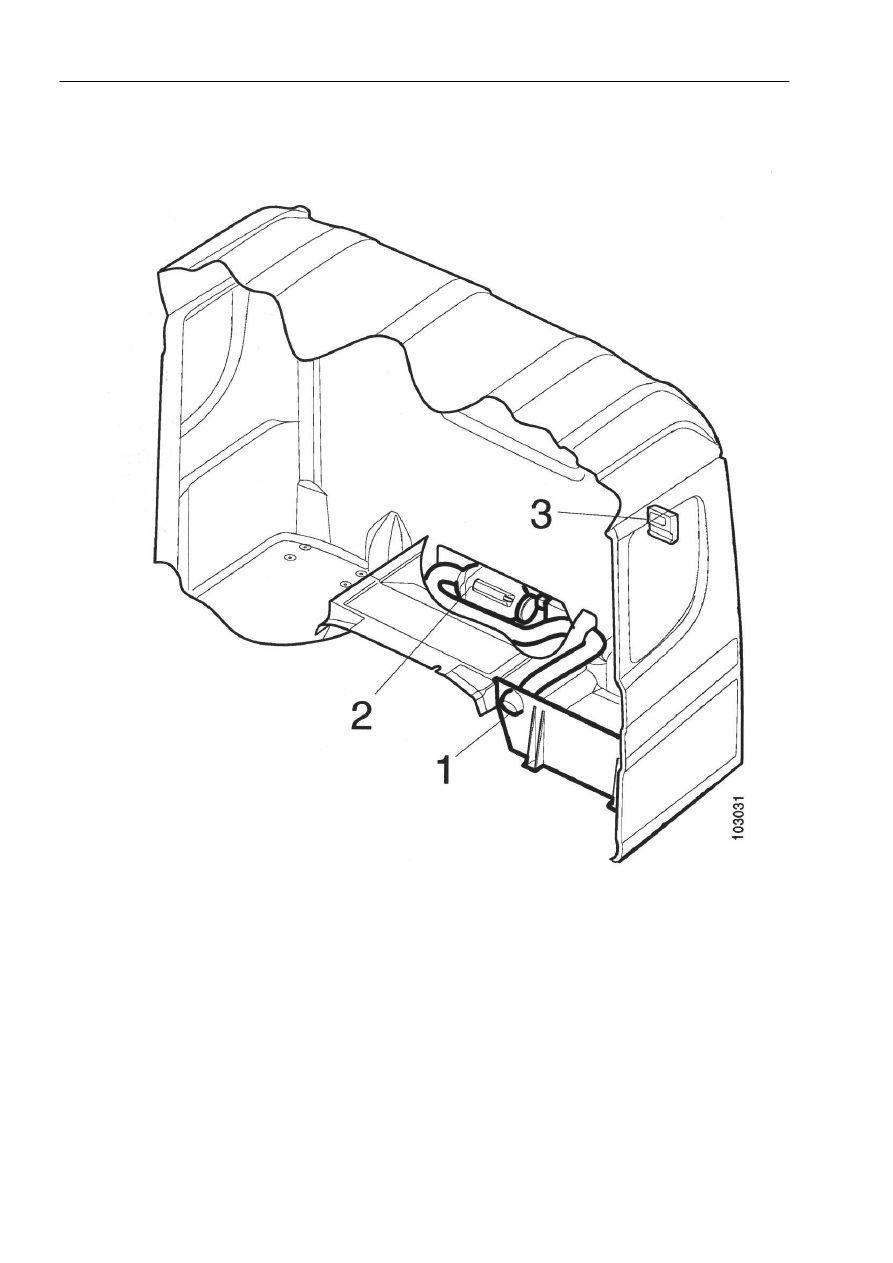

Установить обогреватель, блок управления и канал
для подачи теплого воздуха в кабину.

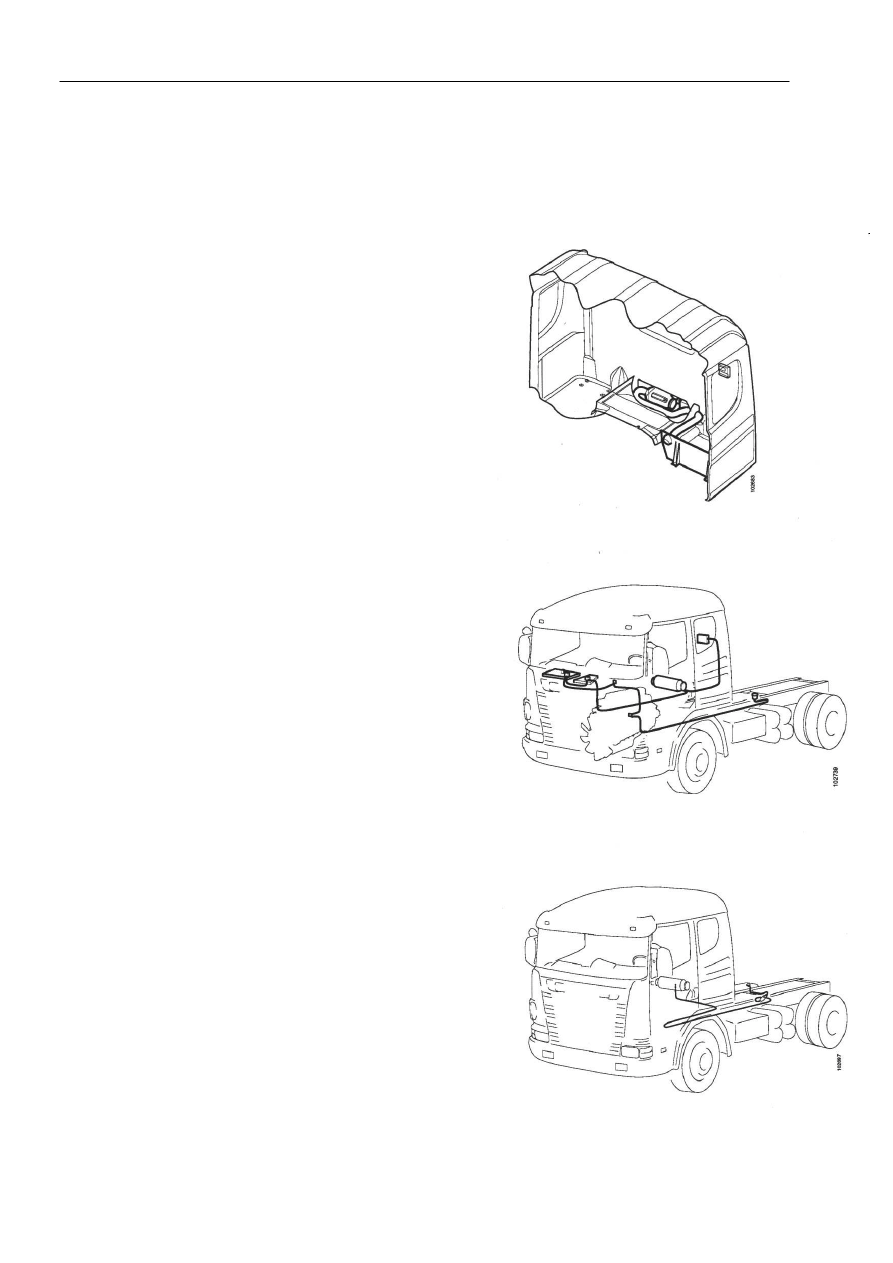

Прокладка кабельной проводки
•
Проложить напольную кабельную проводку от
обогревателя к панели соединителей и центральному
электрическому блоку.
•
Проложить кабельную проводку от приборной
панели и далее под кабиной.
•
Проложить проводку вдоль шасси к дозировочному
насосу.
Топливная и выпускная система
•
Просверлить отверстия в балке кабины для
закрепления топливопровода.
•
Проложить топливопровод от обогревателя к
топливному баку.
•
Установить дозировочный насос, закрепив его на
шасси.
•
Установить выпускную трубу и воздухозаборник,
прикрепив их к задней части кабины.
