Вспомогательное оборудование грузовиков Scania. Руководство - часть 48

19:04-01

ã

15

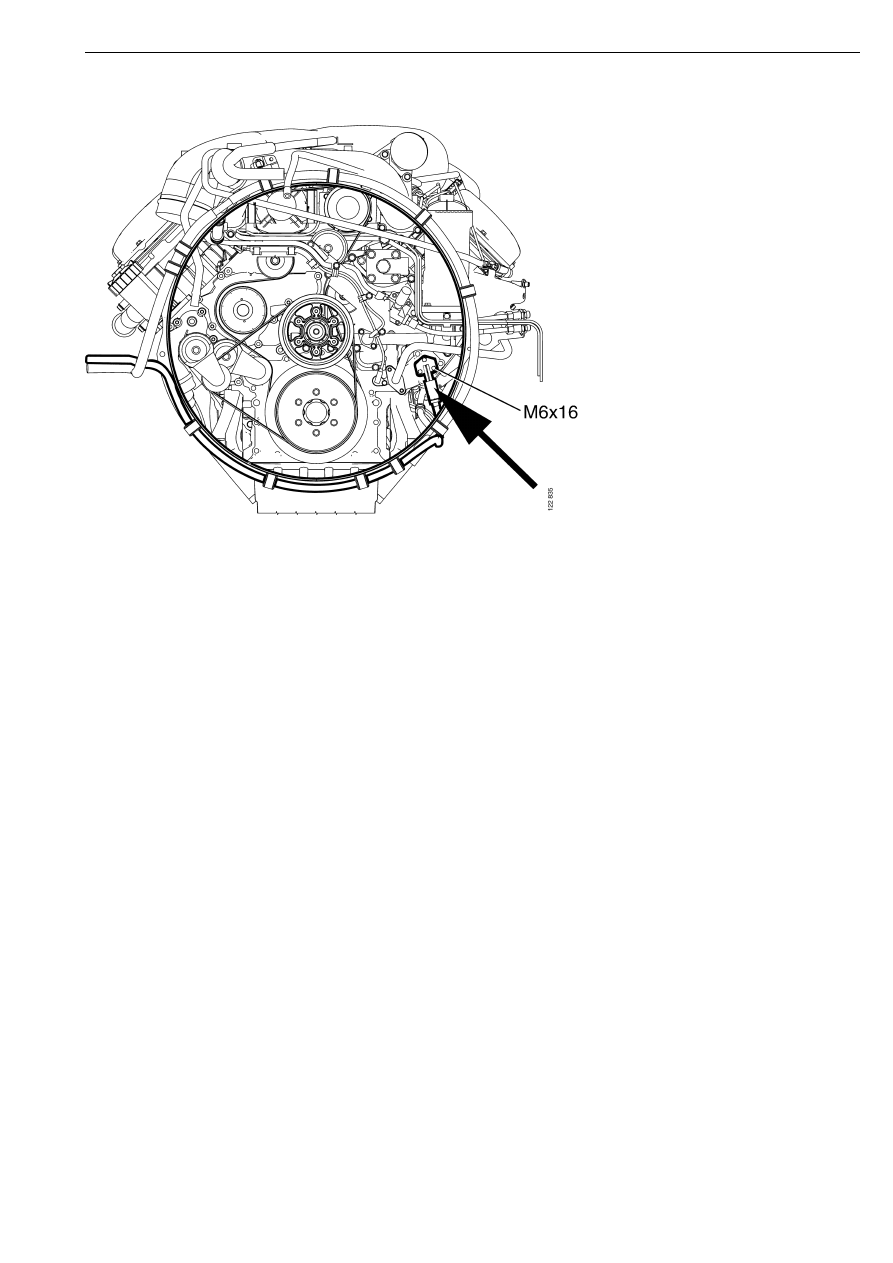

16-литровый двигатель

Нагревательный элемент двигателя

1 587 024



19:04-04





Выпуск 1

ru

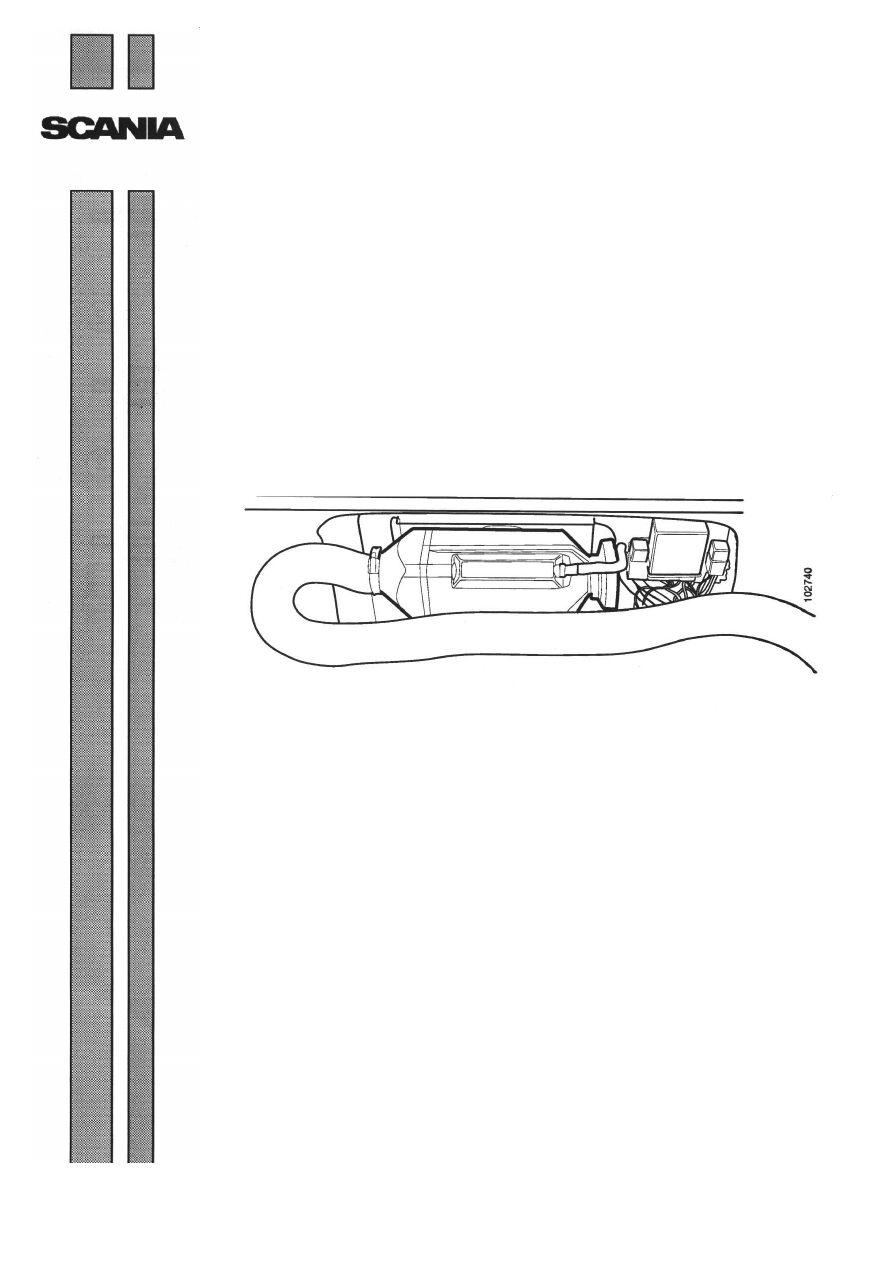

Обогреватель D1LC (Eberspacher)






Руководство по ремонту, установка





















Оглавление



19:04-04



2

Оглавление




Общие сведения

.....................................................................................3



Краткое описание работ

.....................................................................................4



Установка обогревателя

Демонтаж деталей внутренней
отделки кабины ..........................................................6

Отверстие в панели задней стенки кабины .............8

Сверление отверстий в стенке кабины ..................11

Установка обогревателя ..........................................13

Установка блока управления ..................................14

Установка блока управления, кабины
типа Topline ..............................................................17



Прокладка кабельной
проводки



...................................................................................19

Топливная и выпускная
система

Сверление отверстий в балке..................................26

Установка топливопровода.....................................28

Установка дозировочного насоса...........................30

Установка выпускной системы...............................32



Окончание работ

Установка опоры койки ..........................................34

Проверка обогревателя............................................36

Обрезка багажного отделения ................................36

Установка деталей внутренней отделки
кабины.......................................................................36




Общие сведения



19:04-04



3



Общие сведения




Настоящее  руководство  первоначально  было  составлено  для  кабин  типа  19.
Однако,  установка  обогревателя  D1LC (Eberspacher)    в  кабинах  других
моделей осуществляется аналогичным способом.

При    установке  обогревателя  D1LC (Eberspacher)    в  грузовиках  ADR
используемая методика должна соответствовать местным нормам.
