Техническое описание



18:05-01



17

Сбои в работе




Коды неисправностей


При сбое в работе обогревателя лампа системы диагностики отображает мигающий код во время
промежуточной фазы работы обогревателя. Значения мигающих кодов поясняются в разделе
"Диагностика неисправностей", приведенном на странице 19 и далее.



Предохранительные функции


Обогреватель оборудован некоторыми предохранительными функциями, которые осуществляют
его отключение в случае неисправности.


−

Если обогреватель не включается, дозировочный насос работает в течение максимум 180
секунд. Обогреватель производит две попытки включения, каждая сопровождается временем
безопасности, равным 90 секунд.


−

В случае прекращения горения в процессе работы дозировочный насос работает в течение
максимум 90 секунд (время безопасности).


−

В случае перегрева устройство защиты от перегрева прерывает и незамедлительно отсекает
подачу топлива.


−

Если напряжение падает ниже 20,5

±

1,0 В более чем на 20 секунд, подача топлива отсекается.




Повторный запуск после сбоя в работе


В случае отключения обогревателя вследствие сбоя в работе переключатель обогревателя должен
быть установлен на 0 на несколько секунд, прежде чем возникнет возможность повторного
включения обогревателя. Перед этим, разумеется, необходимо выявить и устранить причину
неисправности.

В случае отключения обогревателя вследствие перегрева необходимо вручную нажать кнопку
сброса на устройстве защиты от перегрева, прежде чем возникнет возможность повторного
включения обогревателя. Температура воды должна упасть ниже +60

°

С, прежде чем будет

возможно произвести сброс устройства защиты от перегрева.




Техническое описание



18:05-01



18



Обнаружение неисправностей



18:05-01



19

Обнаружение неисправностей





Подготовительные операции


До обнаружения неисправностей обогревателя необходимо осуществить несколько простых
проверок.

1

Проверить целостность плавких предохранителей обогревателя 34 и 35.


2

Убедиться в том, что заземление блока управления находится в хорошем состоянии. Оно
должно выдерживать нагрузку около 15 А.


3

Убедиться в наличии напряжения, поступающего от переключателя к соединению В3 блока
управления.


4

Замерить сопротивление устройства защиты от перегрева. Исправное устройство защиты от
перегрева должно проводить электричество, когда оно не разомкнуто.




Коды неисправностей


В случае неисправности мигающий код отображается светодиодом системы диагностики во время
промежуточной фазы работы обогревателя. Сигнал состоит из 5 коротких вспышек и 1-9 более
продолжительных вспышек.

Необходимо подсчитать продолжительные вспышки, а затем установить причину неисправности
по перечню кодов неисправностей.














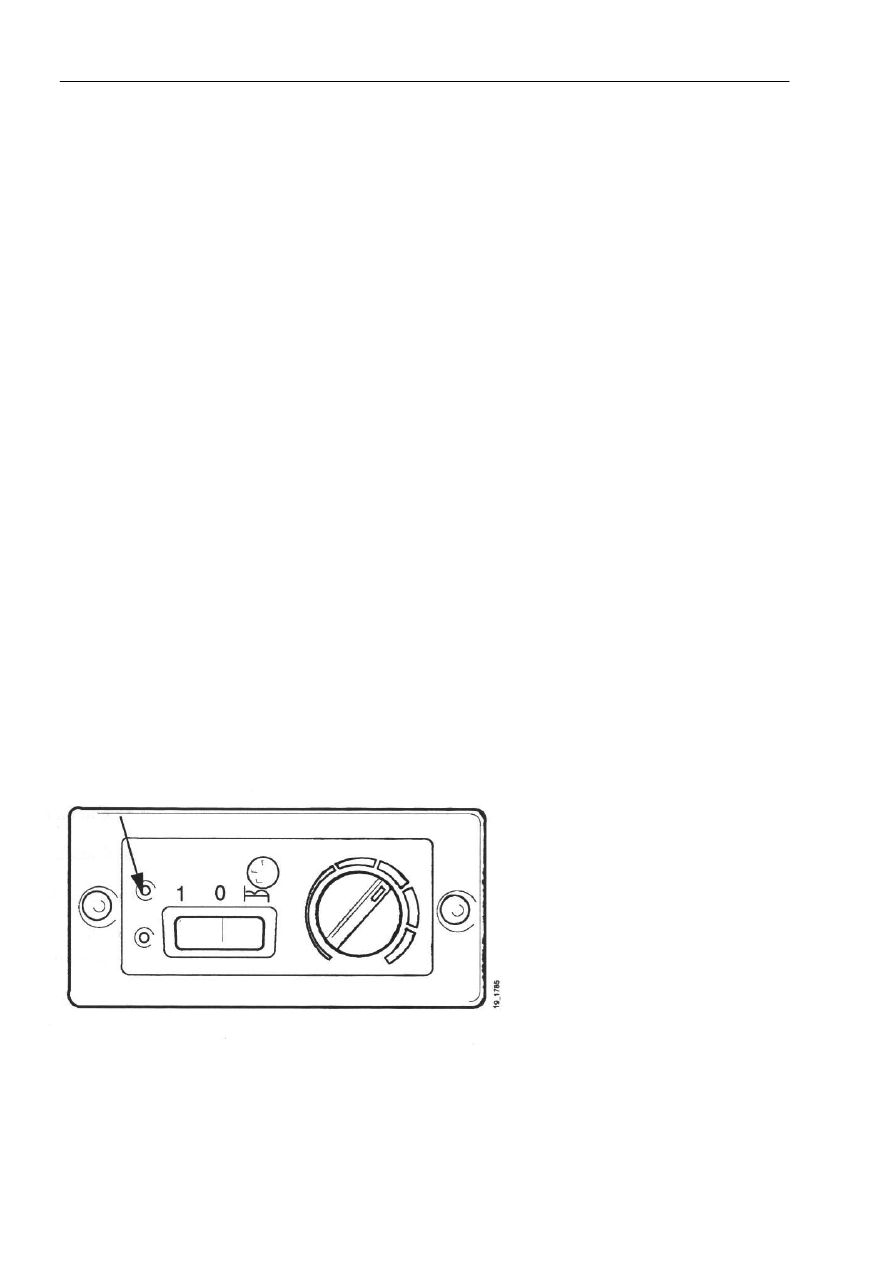

Светодиод системы диагностики




Обнаружение неисправностей



18:05-01



20

Перечень кодов неисправностей




Код
неисправности:

Неисправность: Обогреватель не включился с двух попыток.

1 длинная
вспышка.

Примечание: В случае опорожнения топливной магистрали или в случае
длительного неиспользования обогревателя могут потребоваться
дальнейшие попытки включения, прежде чем топливо достигнет
обогревателя.




Причина:

a)  Недостаточное количество топлива.



b)  Недостаточная скорость вентилятора воздуха для горения.



c)  Трубка горелки забита нагаром.



d)  Нагар на испарительном диске горелки.



e)  Блок управления не функционирует.




Способ устранения:

a)  Проверить функционирование дозировочного насоса.



b)  Проверить функционирование вентилятора воздуха для горения.



c)  Прочистить трубку горелки.



d)  Очистить горелку. Прочистить отверстие, через которое воздух для

горения проходит к калильной свече.


e)  Проверить функционирование блока управления с помощью

компьютера системы диагностики или использовать новый блок
управления.
