Кабина грузовиков Scania. Руководство - часть 115





1 587 050



18:05-01





Выпуск 1

ru





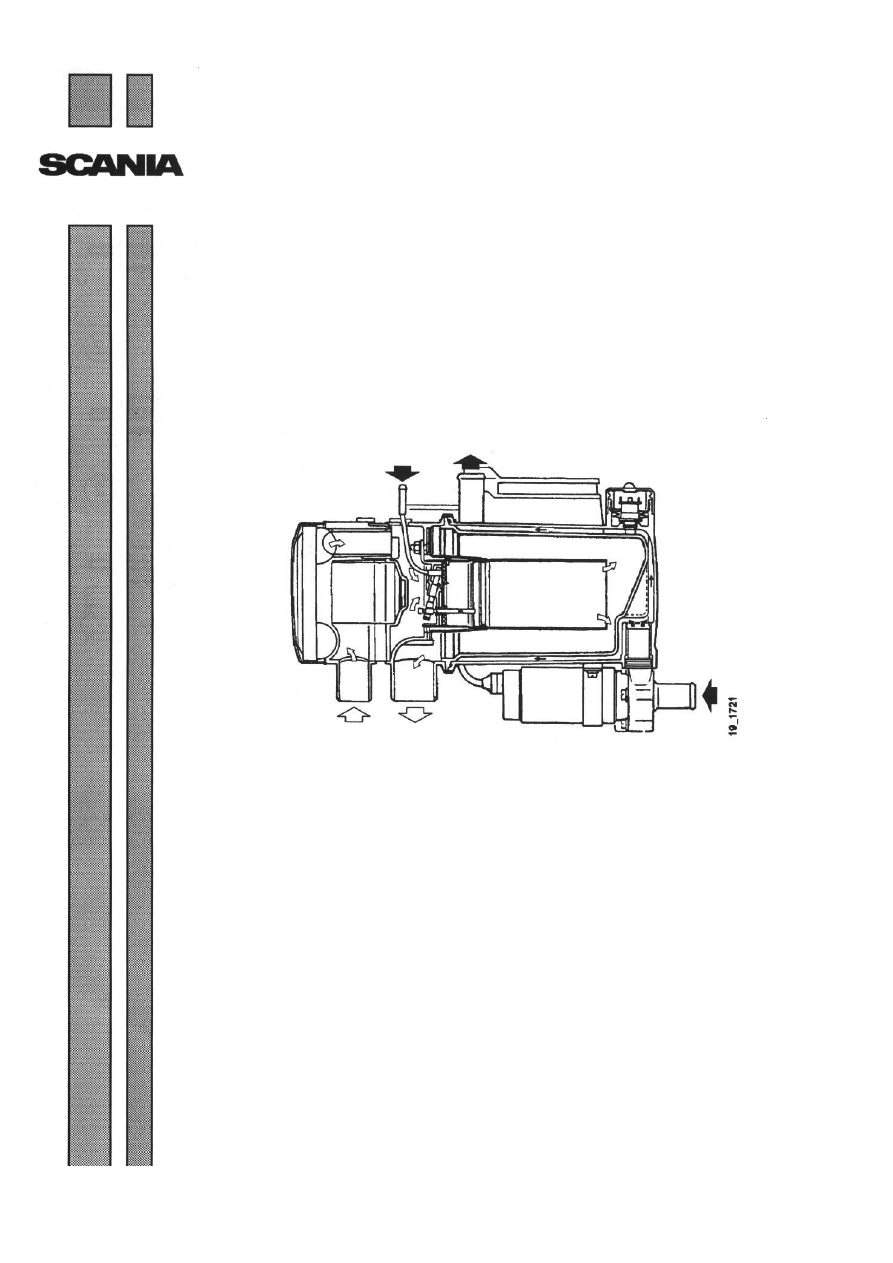

Водяной обогреватель

DW 80







Техническое описание и руководство по ремонту























Оглавление



18:05-01



Оглавление



Техническое описание

Общие сведения .........................................................3

Выполняемые операции ............................................4

Описание компонентов .............................................7

Электрическая система............................................13

Рабочий цикл............................................................14

Сбои в работе ...........................................................17



Обнаружение
неисправностей

Подготовительные операции..................................19

Коды неисправностей..............................................19

Перечень кодов неисправностей ............................20



Руководство по ремонту

Общие сведения .......................................................25

Оборудование для проверки ...................................26

Демонтаж..................................................................27

Проверка компонентов............................................28



Спецификации

...................................................................................37






Техническое описание



18:05-01



Техническое описание



Общие сведения



Обогреватель расположен под полом кабины с левой
стороны.  Он имеет компактное исполнение, при
котором большая часть компонентов встроена в
рабочий блок. Только дозировочный насос и блок
управления имеют другое расположение.

Включение обогревателя осуществляется либо с
помощью таймера, либо с помощью термостата. Таймер
и термостат расположены в одном месте на задней
стенке позади водителя в кабинах со спальным местом
или на боковой панели со стороны водителя в коротких
кабинах.

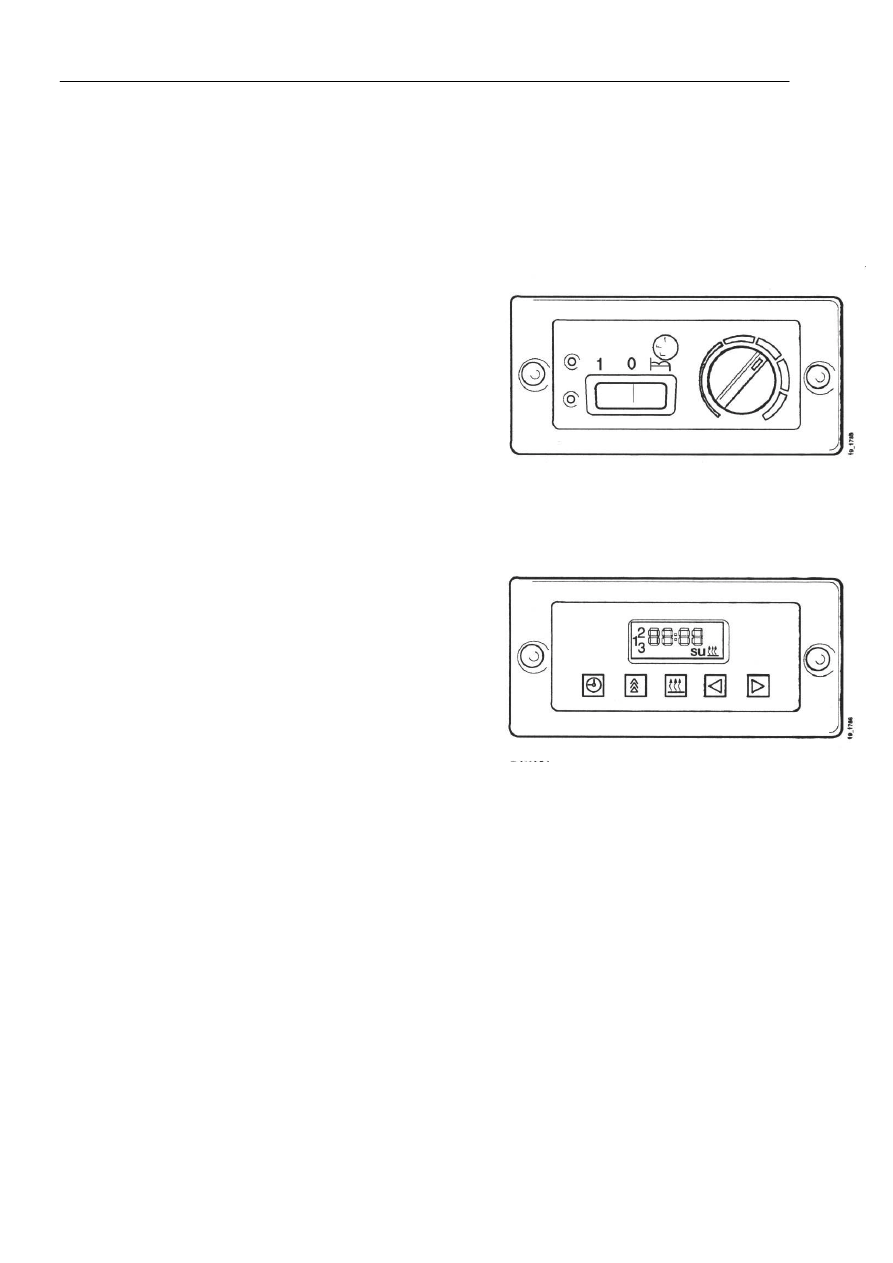

Термостат

Обогреватель подсоединен к стандартной системе
обогрева и охлаждения автомобиля; блок управления
подключен к регулятору температуры автомобиля
системы ЕТС.

Система регулировки температуры ЕТС осуществляет
управление водяным клапаном на стандартном
обогревателе; эта система следит за тем, чтобы этот
клапан никогда не закрывался при включенном
дополнительном обогревателе. Поэтому со стороны
водителя отпадает необходимость в установке
регуляторов обогревателя в максимальное положение
при использовании дополнительного обогревателя.

Таймер

Установка и регулировка необходимой температуры
внутри кабины осуществляется различными способами,
в зависимости от того, движется автомобиль или
находится в неподвижном положении.


−

При выключенном зажигании (функционирует
независимый обогреватель) регулировка
температуры кабины осуществляется термостатом,
расположенным на стенке кабины.


−

При включенном зажигании (функционирует
дополнительный обогреватель) регулировка
температуры кабины осуществляется стандартными
устройствами управления системой обогрева и
вентиляции.

ВНИМАНИЕ! При парковке автомобиля в закрытом помещении, например, в гараже,
запрещается использовать обогреватель, если его выпускной трубопровод не подсоединен к
вытяжке.



Техническое описание



18:05-01



Выполнение операции



Включение и отключение вспомогательного обогревателя всегда осуществляется с помощью
таймера или термостата. Таймер позволяет произвести незамедлительное включение обогревателя,
либо включить его с отложенным запуском, тогда как термостат позволяет осуществить только
незамедлительное включение.



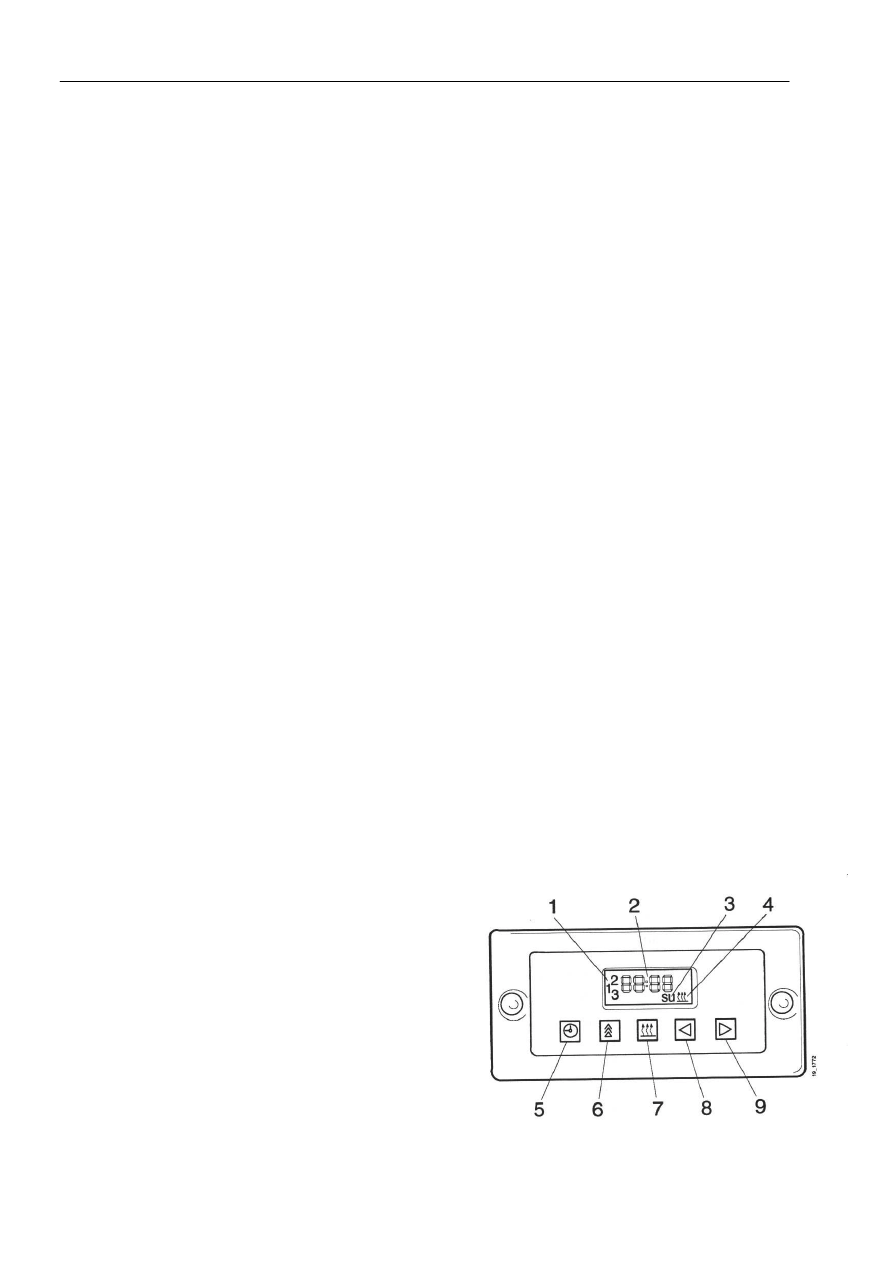

Установка таймера



Проверка текущего времени и дня недели

Нажать кнопку 5 и удерживать ее в нажатом положении менее двух секунд. Текущее время и дата
будут отображаться  на экране дисплея в течение пяти секунд.



Установка текущего времени и дня недели

Нажать кнопку 5 и удерживать ее в нажатом положении более двух секунд. Часы 2 начнут мигать.
Установить текущее время с помощью кнопок 8 и 9. Подождать пять секунд. Установленное время
сохраняется в памяти, а графический маркер дня недели 3 начинает мигать. Установить
правильный день недели, используя кнопки 8 и 9, а затем подождать пять секунд. После
отключения дисплея заданный день недели сохраняется в памяти.



Проверка заданного времени работы

Нажать кнопку 8 для отображения заданного времени работы. Индикатор времени загорается
примерно на две секунды, а затем продолжает мигать в течение приблизительно пяти секунд.


Установка времени работы


Примечание: Обогреватель должен быть выключен.
Время работы может задаваться в диапазоне от 1 до 120 минут. Нажать кнопку 8 для считывания
заданного времени работы. Установить требуемое время работы с помощью кнопки 8 или 9. По
окончании установки времени подождать пять секунд. После отключения дисплея заданное время
работы сохраняется в памяти.


Изменение времени работы

Если кнопка 8 нажата в процессе работы обогревателя, оставшееся время работы отображается на
экране дисплея в виде мигающих цифр. Возможно сократить время работы с помощью кнопки 8,
либо продлить его с помощью кнопки 9.


Предварительно выбранная программа

Индикатор времени

День недели

Индикатор включенного состояния

Проверка / установка времени и дня недели

Проверка / установка времени включения
обогревателя

Непосредственное включение / отключение
обогревателя

Проверка / установка времени работы, сокращение
времени работы

Продление времени работы
