Наполнение



18:03-40



53

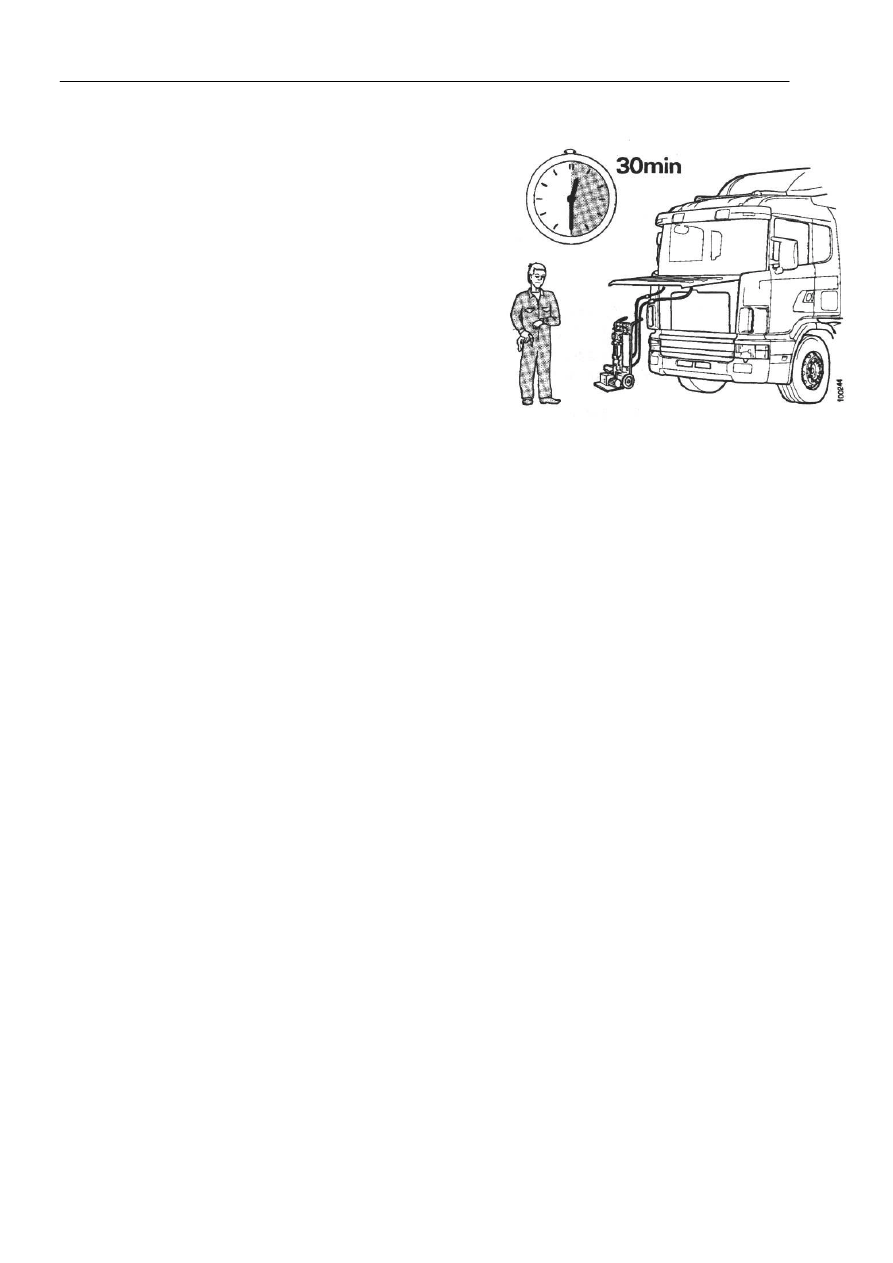

Вакуумное нагнетание


1

Вакуумировать устройство в течение как минимум
30 минут, чтобы вся влага могла испариться. В
противном случае возникает опасность образования
ледяных пробок.


2

Слегка передвинуть шланги и следить за тем, чтобы
давление не возрастало. Если давление не
поднялось более чем на 10 мбар за 5 минут, значит
система кондиционирования воздуха герметична и
не выпускает вакуум. Вслед за этой операцией
необходимо произвести проверку на предмет
наличия протечек в наполненном устройстве.


Отслеживание протечек


•

Протечки в системе кондиционирования воздуха
могут отслеживаться различными способами, либо
при помощи аэрозоли для обнаружения протечек,
либо с помощью электронных детекторов протечек.



•

Ниже описан метод с использованием электронного
детектора протечек 587 906.



•

Поиск протечек необходимо осуществлять с
выключенным двигателем для того, чтобы
вентилятор радиатора не выдувал хладагент из
источника протечки.


ВНИМАНИЕ! Следует помнить о том, что необходимо
произвести вакуумирование перед началом заполнения
системы хладагентом.

1

Залить в систему 200-300 г хладагента под давлением около 5 бар.


2

Включить детектор протечек на некотором расстоянии от грузовика.


3

Дать детектору протечек адаптироваться к окружающей среде, отрегулировав его
чувствительность с тем, чтобы он прекратил подавать звуковые сигналы.


4

Подойти к грузовику и произвести детектирование протечек около шланговых муфт и
уплотнения вала компрессора.


5

Если детектор протечек начинает подавать звуковой сигнал до того, как вы подошли к
грузовику, ему необходимо дать "адаптироваться" к окружающей среде вокруг грузовика,
снизив чувствительность прибора. Продолжать указанную процедуру до тех пор, пока вы не
окажетесь на достаточно близком расстоянии для обнаружения источника протечки.



Наполнение



18:03-40



54

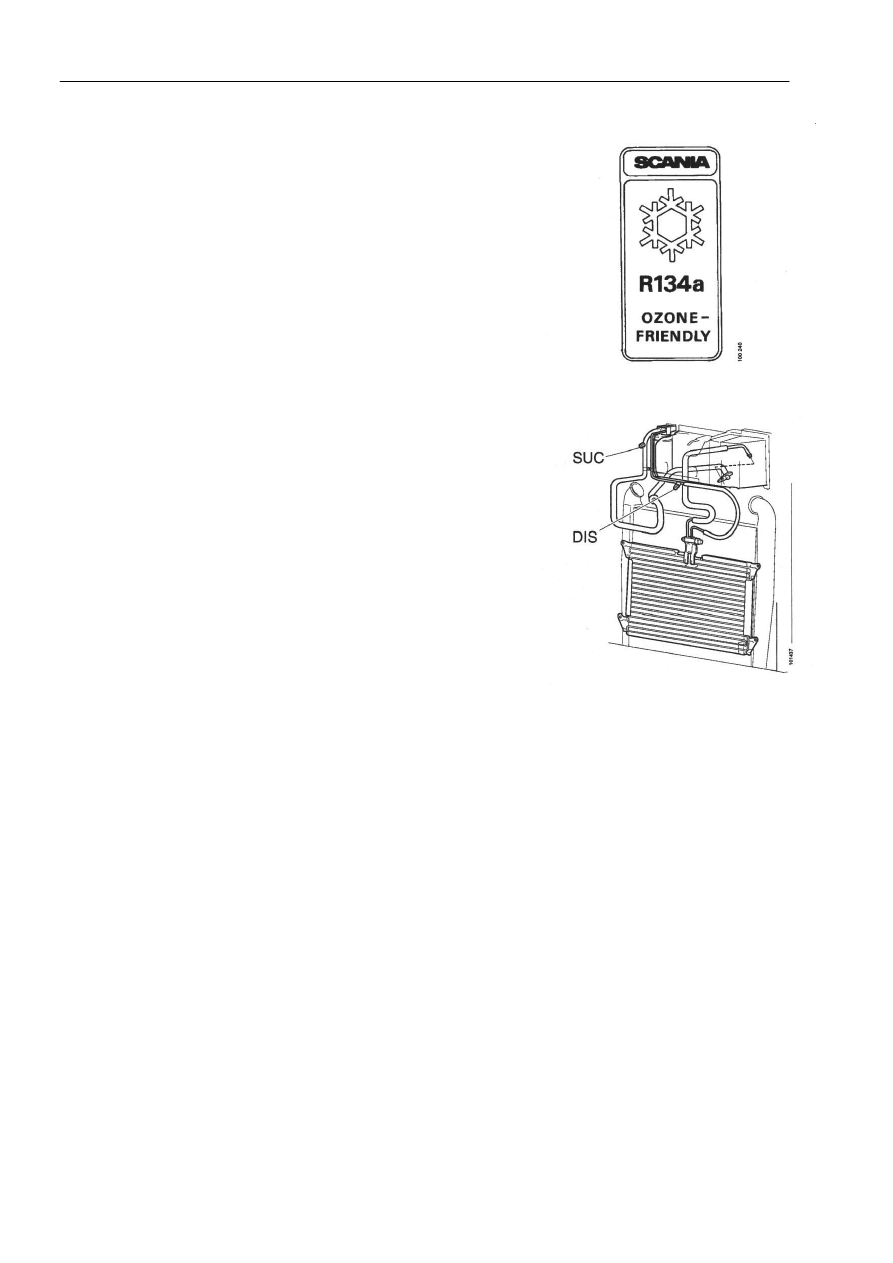

Наполнение хладагентом


ВНИМАНИЕ! Необходимо заполнять систему только
хладагентом R134а. Другие хладагенты могут
повредить систему кондиционирования воздуха. В
случае выхода из строя системы кондиционирования
воздуха необходимо всегда заменять осушитель.


•

Система кондиционирования воздуха не должна
наполняться количеством хладагента, указанным на
этикетке. Это необходимо, потому что определенное
количество хладагента всегда растворяется в
компрессорном масле.



•

Количество хладагента, растворяющееся в
компрессорном масле, сильно изменяется в
зависимости от температуры, но в среднем
составляет 10-30%. Это количество необходимо
вычесть из веса, указанного на этикетке.



•

При правильном следовании инструкциям способ с
использованием смотрового стекла всегда позволяет
определить оптимальное количество хладагента.


1

Залить расчетное количество хладагента на стороне
всасывания. Автомобили с емкостью заливки 1450 г
должны наполняться 1000 г хладагента.


2

Включить двигатель. Увеличить скорость вращения
двигателя до 900-1000 об./мин. Включить систему
кондиционирования воздуха.


3

Посмотреть на хладагент через смотровое стекло, расположенное над осушителем.
Использовать лампу и зубоврачебное зеркальце.


4

Если во время работы компрессора видны пузырьки, это означает, что необходимо залить
большее количество хладагента. Заливать порциями по 50 г. Когда пузырьки перестанут быть
видны, и хладагент станет прозрачным на вид, это означает, что залито правильное
количество хладагента.


Примечание: Не переливать. Избыточное количество хладагента затрудняет испарение, что
снижает охлаждающий эффект.
