Кабина грузовиков Scania. Руководство - часть 84

Руководство по ремонту



18:02-02



9



Руководство по ремонту




Настоящее руководство по ремонту содержит инструкции по демонтажу и
установке:


•

натяжного устройства ремня безопасности


•

воздушной подушки безопасности


•

контактной катушки


•

блока управления






































Ремень безопасности с натяжным устройством ремня безопасности, замена



18:02-02



10



Ремень безопасности с натяжным
устройством ремня безопасности, замена


В случае срабатывания системы безопасности, воздушная подушка безопасности, контактная
катушка, все натяжные устройства ремней безопасности, блок управления, рулевое колесо и
рулевая колонка подлежат замене. Если система безопасности не сработала при столкновении,
замене подлежат только те части, которые были повреждены.



Демонтаж



ВНИМАНИЕ! Перед началом какого-либо ремонта натяжного устройства ремня безопасности
необходимо отсоединить все источники электропитания автомобиля.



ВНИМАНИЕ! Натяжное устройство ремня безопасности аккумулирует электрический заряд
возбуждения. Запрещается производить какие-либо работы с указанным устройством за
исключением описанных в настоящем разделе.



ВНИМАНИЕ!  При переноске натяжного устройства ремня безопасности входное отверстие
трубки должно быть повернуто вниз. Запрещается закрывать пальцами входное отверстие трубки
или тросик.



ВНИМАНИЕ! После демонтажа натяжного устройства ремня безопасности его необходимо
поместить в коробку.













Ремень безопасности с натяжным устройством ремня безопасности, замена



18:02-02



11

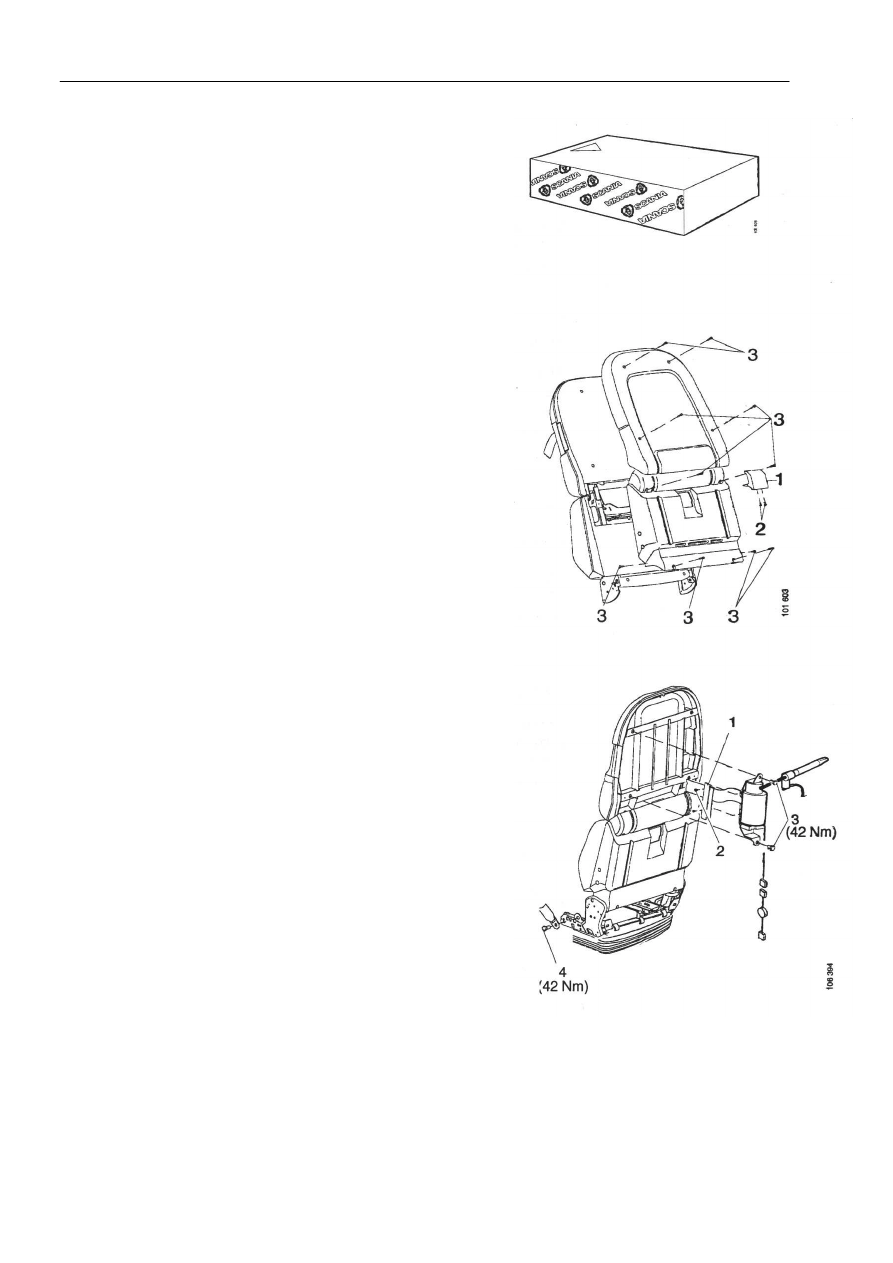

1

Необходимо убедиться в наличии пустой коробки
для того, чтобы поместить в нее натяжное
устройство ремня безопасности после его
демонтажа. Если вы собираетесь установить новое
натяжное устройство ремня безопасности, следует
использовать его упаковку для старого устройства.








2

Откинуть верхнюю часть спинки кресла как можно
дальше вперед.


3

Извлечь болты 2 из ручки 1.


4

Извлечь крепежные болты 3, удерживающие
панели.









5

Снять направляющую ремня безопасности 1 путем
извлечения болтов 2.


6

Отогнуть обивку в сторону.


7

Отсоединить проводку под натяжным устройством
ремня безопасности.


8

Извлечь болты 3.


9

Снять катушку ремня безопасности и детонатор.


ВНИМАНИЕ! Поместить натяжное устройство ремня
безопасности в специальную упаковку.

10  Снять боковую панель с кнопками управления, а

затем снять заднюю / нижнюю панель.


11  Извлечь болт 4 из крепления ремня безопасности.




Ремень безопасности с натяжным устройством ремня безопасности, замена



18:02-02



12



Установка



ВНИМАНИЕ! Перед началом какого-либо ремонта натяжного устройства ремня безопасности
необходимо отсоединить все источники электропитания автомобиля.





ВНИМАНИЕ! Натяжное устройство ремня безопасности аккумулирует электрический заряд
возбуждения. Запрещается производить какие-либо работы с указанным устройством за
исключением описанных в настоящем разделе.



ВНИМАНИЕ! Натяжное устройство ремня безопасности должно находиться в коробке до
момента установки в рабочее положение. При необходимости прерывания работ коробка с
натяжным устройством ремня безопасности должна надежно запираться в складском помещении.





ВНИМАНИЕ! При переноске натяжного устройства ремня безопасности входное отверстие
трубки должно быть повернуто вниз. Запрещается закрывать пальцами входное отверстие трубки
или тросик.


ВНИМАНИЕ! Запрещается использовать натяжное устройство ремня безопасности, падавшее с
высоты более 0,5 м на твердую поверхность.
