Дверная рама CP



18 :01-07



21

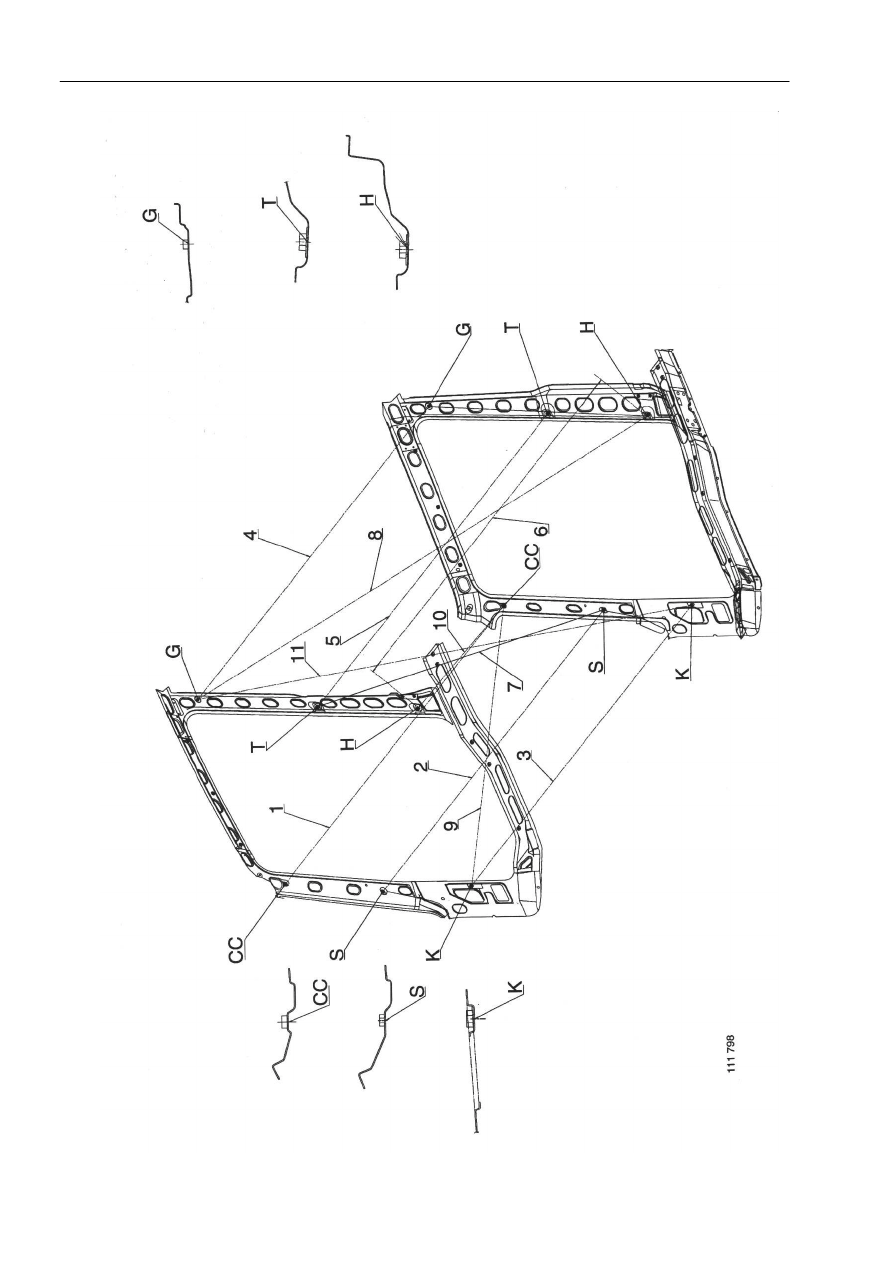

Дверная рама СР






CР

CC-G 1

1010,5

S-T 2

1007

K-H 3

977

CC-H 4

1303,5

K-G 5

1412

H-G 6

887

I-F 7

619






































Дверная рама CR/CT



18 :01-07



22





















































Дверная рама CR/CT



18 :01-07



23

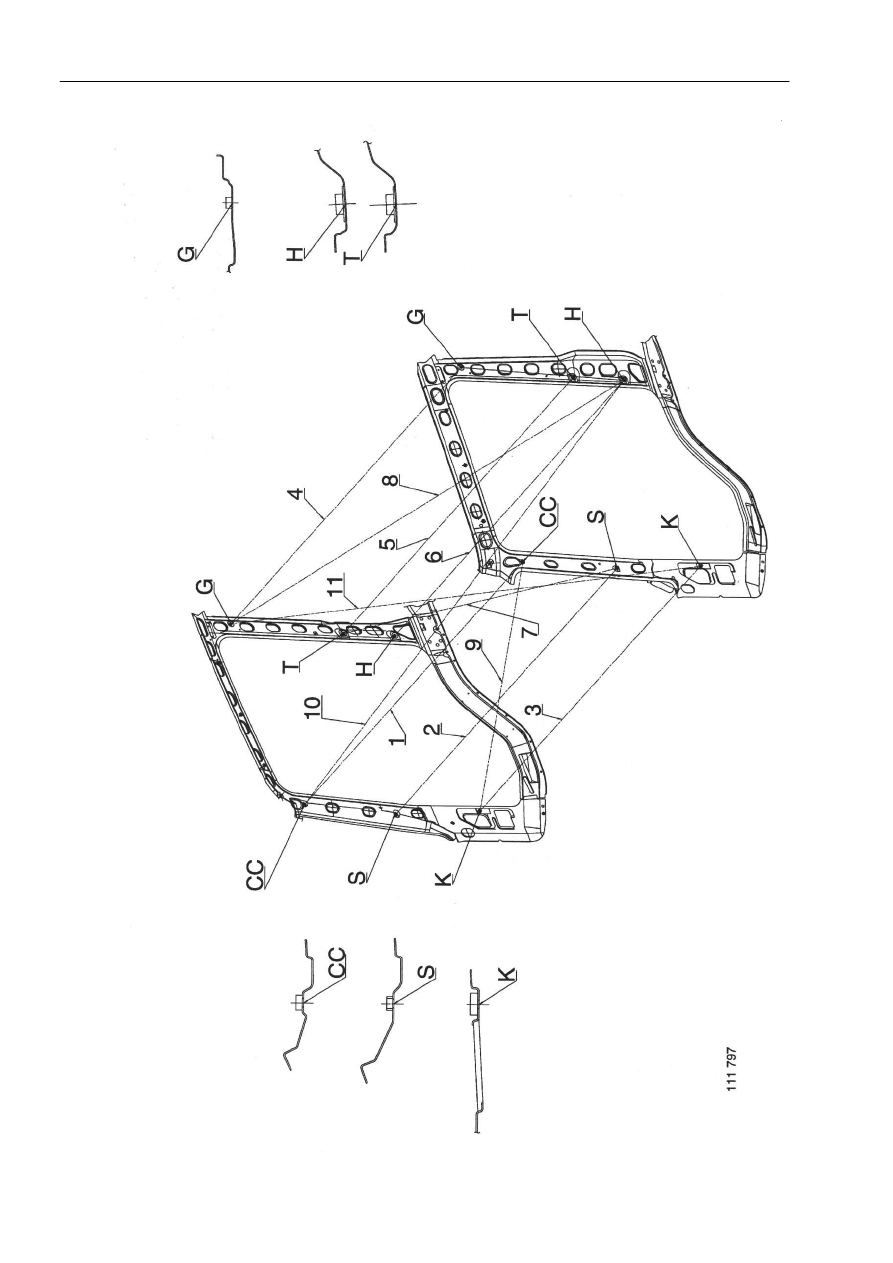

Дверные рамы CR/CT


Между левой и правой стороной

CR/CT14/19

CC-CC 1

2036

S-S 2

2059

K-K 3

2047,5

G-G 4

2146

T-T 5

2141

H-H 6

2134

S-T 7

2328

Замер диагонали





H-G 8

2417

CC-K 9

2260,5

CC-H 10

2550

K-G 11

2528































Дверная рама CP



18 :01-07



24
