Кабина грузовиков Scania. Руководство - часть 43

Дверная рама CP



18 :01-07



25

Дверные рамы СР


Между левой и правой стороной



CР14/19

CC-CC 1

2036

S-S 2

2059

K-K 3

2047,5

G-G 4

2146

T-T 5

2140

H-H 6

2138

S-T 7

2328

Замер диагонали





H-G 8

2318

CC-K 9

2260,5

CC-H 10

2460

K-G 11

2528































Элемент стеклообогревателя, внутренняя часть



18 :01-07



26





















































Элемент стеклообогревателя, внутренняя часть



18 :01-07



27

Элемент стеклообогревателя, внутренняя часть

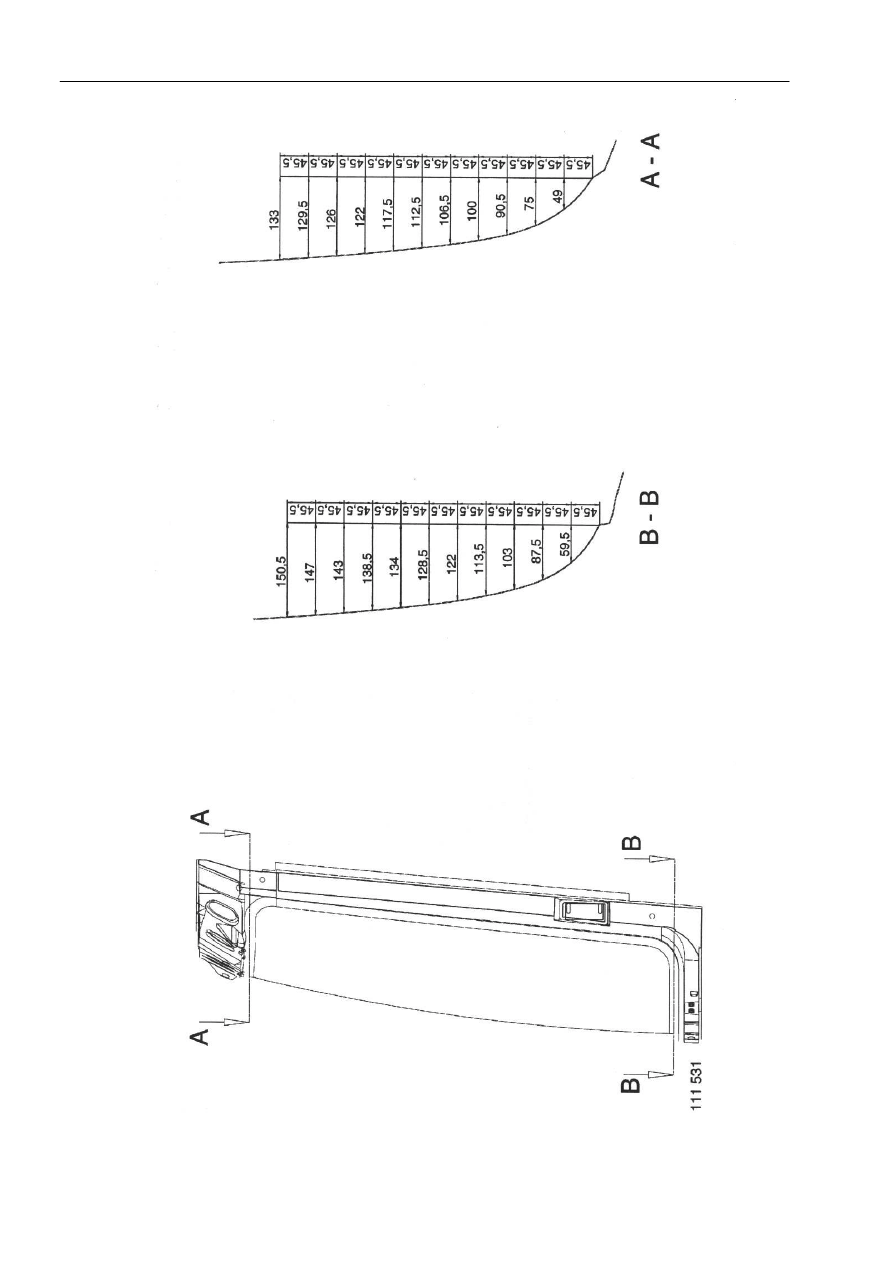

Изготовить шаблон из картона или аналогичного материала согласно размерным схемам.















































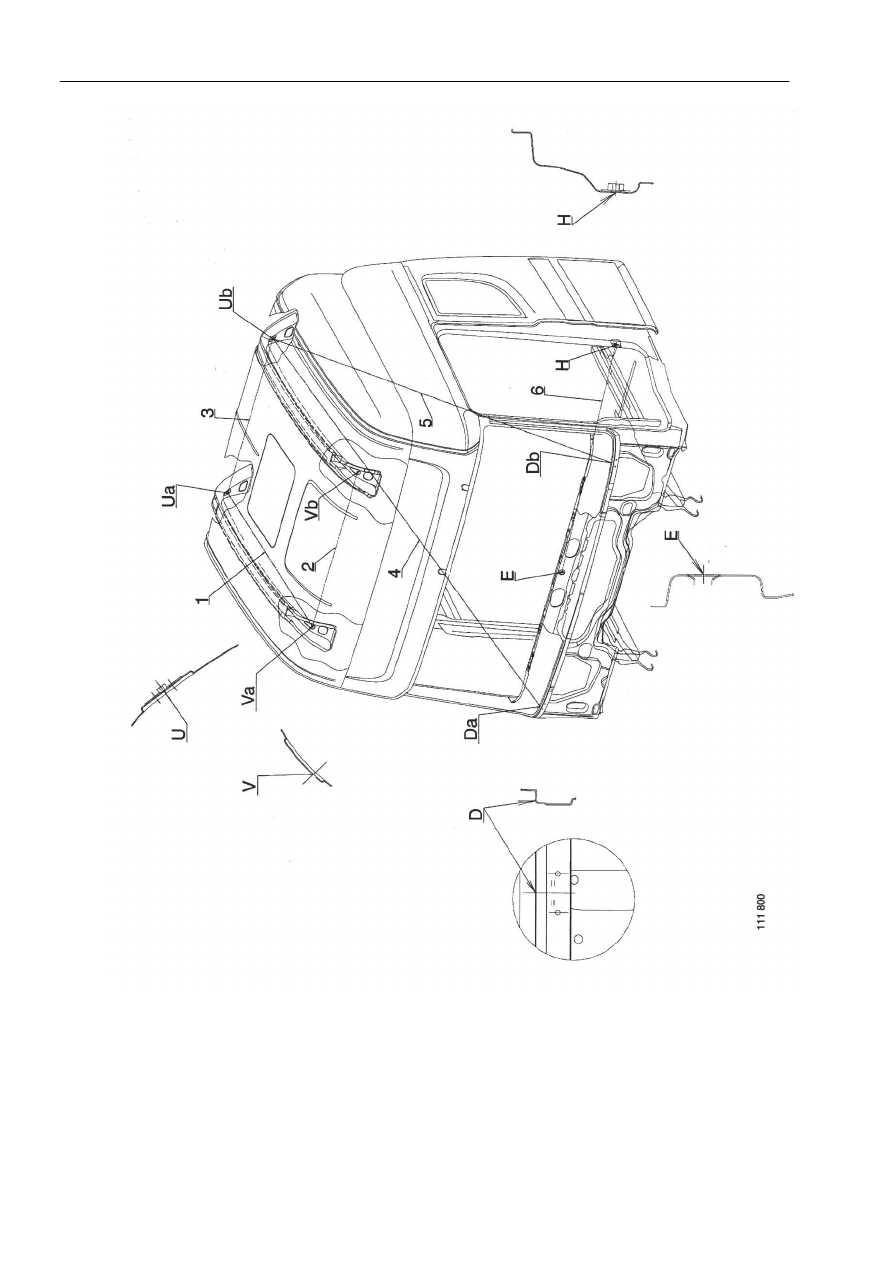

Элемент крыши



18 :01-07



28
