Дверной проем CP



18 :01-07



13



Дверной проем СР


Замер диагонали



CР19

CР14

KK-DD 1

2209

1794

KK-EE 2

1983

1494

KK-HH 3

1858

1312

KK-GG 4

1755

1755

FF-O 5

1481

1481

Замер по горизонтали







SS-TT 6

980

980

Замер, сзади 90





X-XX 7

76

76

Y-XX 8

41

41

Z-ZZ 9

22

22

Замер элемента пола, снаружи







O-P 10

145

145

J-MM 11

2011

1461

а = шарнирное соединение, нижний край

b = начальной точкой вертикальной линии является отверстие ММ

c = на задней стенке























Задняя стенка CR/CT



18 :01-07



14

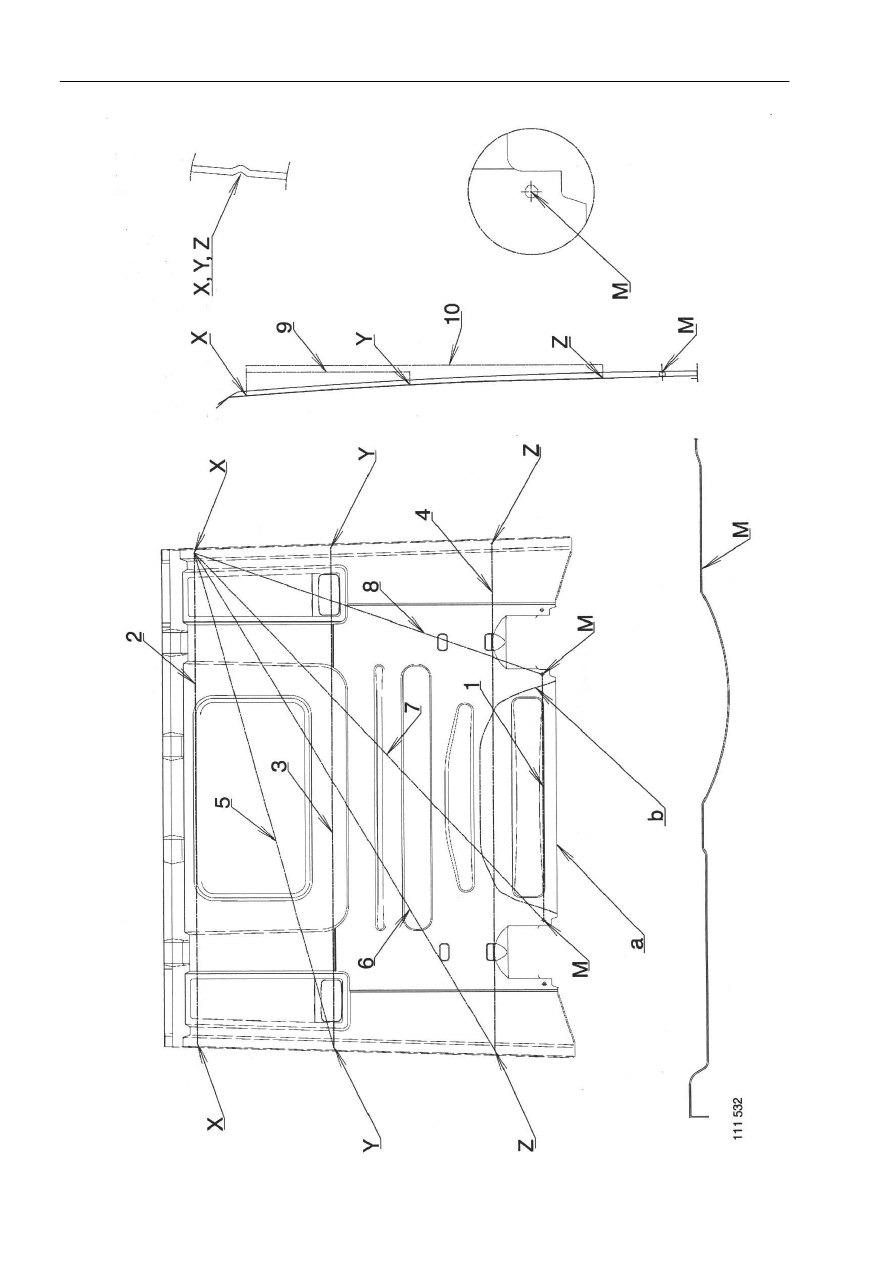

Задняя стенка CR/CT



18 :01-07



15

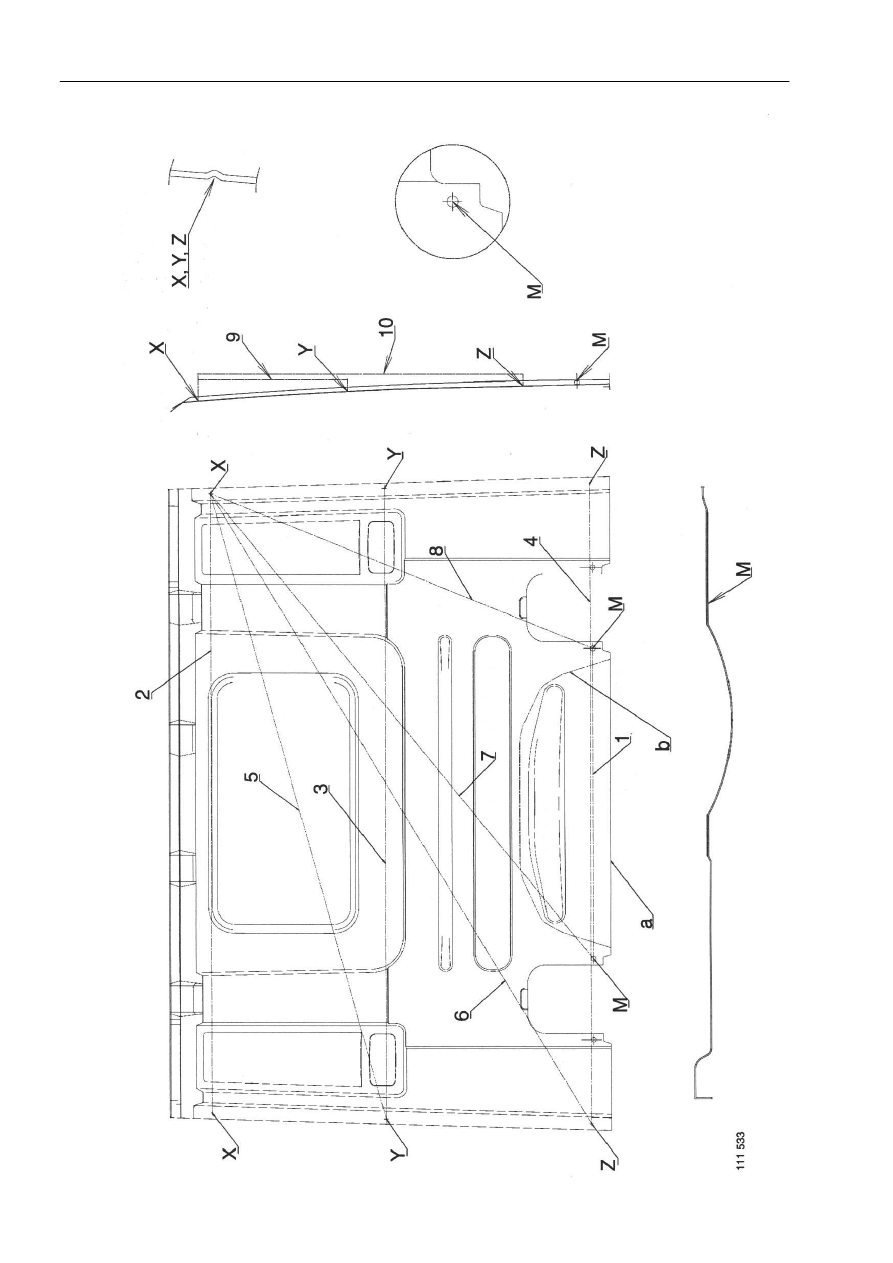

Задняя стенка CR/CT


Замер ширины

CR14/19, СТ14/19

M-M 1

935

X-X 2

1868

Y-Y 3

1902

Z-Z 4

1930

Замер диагонали





X-Y 5

1957

X-Z 6

2217

X-Ma 7

1932

X-Mb 8

1410

Измерения с одной стороны





X-Y 9

520

X-Z 10

1137

а = CR19, CT14/19

b = углубление у CR14



























Задняя стенка СP



18 :01-07



16
