Кабина грузовиков Scania. Руководство - часть 36
Шумоизолирующий экран
18 :01-04
9
Шумоизолирующий экран
Шумоизолирующий экран располагается под двигателем.
Демонтаж
Шумоизолирующий экран снимается двумя или тремя секциями. Он крепится к раме шасси с
помощью резиновых креплений.
Грузовики с пневматической подвеской переднего моста
Снять шумоизолирующий экран тремя секциями. Для обеспечения лучшего доступа наполнить
пневматическую опору сжатым воздухом.
Установка
Экран 1
1
Поднять экран 1 к нижнему краю рамы шасси и установить крепления.
Экран 2
2
Вставить выступы в передней части в отверстия в передней траверсе, наклонив экран.
3
Свести концы вместе и вытянуть в направлении нижнего края рамы.
4
Установить крепления.
5
Закрепить, используя крышку маслосливной пробки.
Экран 3
6
Поднять экран 3 к нижнему краю рамы и установить крепления.
7
Закрепить фиксатором.

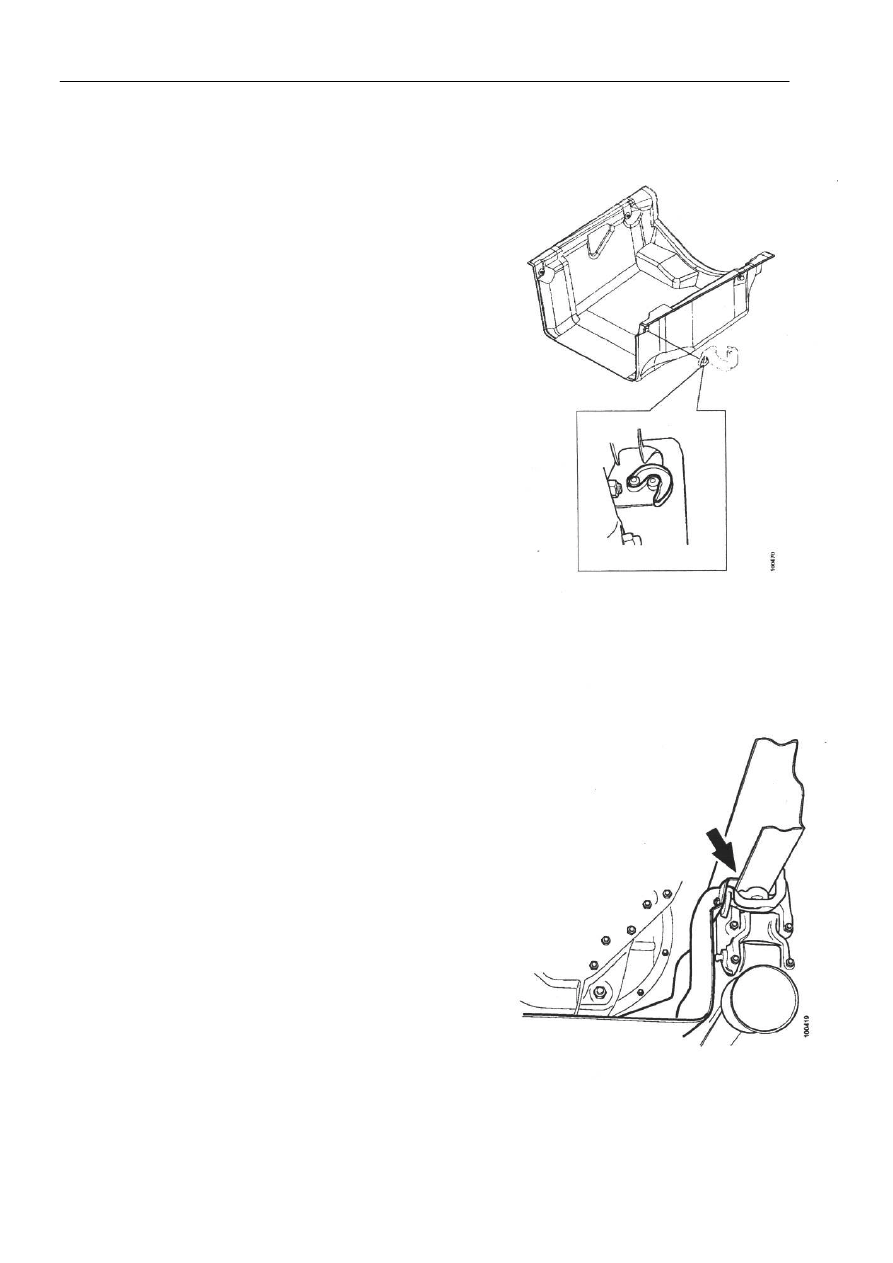

Детали, изображенные в рамках, показывают вид снизу.
