Кабина грузовиков Scania. Руководство - часть 37

1 711 506







Выпуск 1

ru







Устранение повреждений кабины








Контрольные измерения

Оглавление



18 :01-07



2

Оглавление





Оборудование и методика
выполнения работ

Контрольные измерения на
регулировочном стенде ............................................ 3

Погрешности ............................................................. 3



Контрольные измерения

Элемент пола CR/CT ................................................ 4

Элемент пола СР ....................................................... 6

Передняя часть .......................................................... 8

Дверной проем CR/CT............................................ 10

Дверной проем СР................................................... 12

Задняя стенка CR/CT .............................................. 14

Задняя стенка СР..................................................... 16

Дверная рама CR/CT............................................... 18

Дверная рама СР...................................................... 20

Дверные рамы CR/CT ............................................. 22

Дверные рамы СР.................................................... 24

Элемент стеклообогревателя,
внутренняя часть ..................................................... 26

Элементы крыши .................................................... 28

Крепление капота.................................................... 30

























Контрольные измерения на регулировочном стенде



18 :01-07



3



Оборудование и методика выполнения работ




Модели кабины имеют следующие обозначения: CP, CR и CT. Эти обозначения могут
приводиться вместе с длиной кабины в дециметрах, например, СТ14 и СТ19. Конструкции кабин
разных моделей очень близки. Большинство базовых элементов являются однотипными в
различных модификациях.

Дизайн и конструкция кабин соответствуют наивысшим стандартам безопасности водителя и
пассажира. Для поддержания безопасности на подобном уровне ремонт рамы кабины должен
осуществляться высокопрофессиональными специалистами.

Части рамы кабины также могут полностью или частично регулироваться или заменяться.
Шовные и точечные сварные соединения должны выполняться в соответствии с предписанной
методикой. Необходимо следить за выполнением всех сварных работ.

Ведение сварных работ, нагревание и шлифовка нарушают антикоррозионную обработку кабины.
Части кабины, подвергнувшиеся вышеуказанным работам, так же как и заново установленные
части, должны подвергаться антикоррозионной обработке. Смотри инструкции по
антикоррозионной обработке, раздел 18, и покраске, раздел 0.


Контрольные измерения на регулировочном стенде


На рисунках показаны параметры, которые должны подвергаться проверке для выявления каких-
либо деформаций.

Для большинства указанных параметров предполагается, что фитинги были отсоединены.

Убедиться в отсутствии деформации пола кабины, измерив расстояние между регулировочным
стендом и полом кабины в нескольких контрольных точках с обеих сторон.

Следует соблюдать осторожность при измерении проема ветрового стекла. Очень незначительные
погрешности измерений могут вызвать растрескивание ветрового стекла в процессе движения
автомобиля по дороге с плохим покрытием или в случае перепадов температуры.


Погрешности


Погрешность +/- 2 мм применима ко всем измерениям.

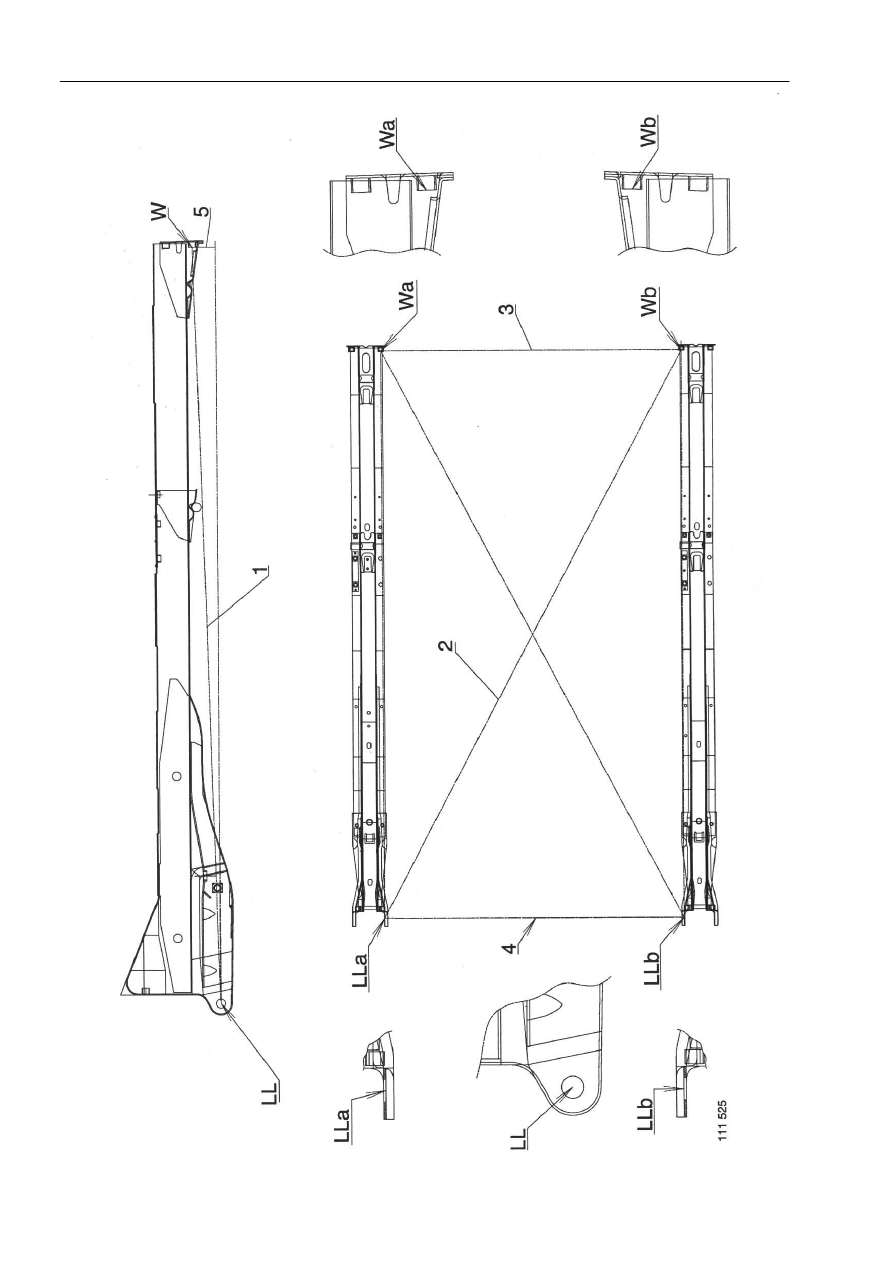

Элемент пола CR/CT



18 :01-07



4
