Спецификации



13:02-04



37



Спецификации

Общие данные

Номер детали (типовая пластина)

 1 353 046/047    1 353 055

Передаточное отношение

18.6:1

23.4:1

Блокировка рулевого колеса

 4.9 об.

6.2 об.

Момент затяжки

 6.650 Нм при 150 Бар

Объем жидкости

 3.8 л

3.8 л

Вес (исключая рулевой рычаг)

 46 кг

46 кг


Установка

Сцепление кулисного вала:
Крутящий момент, измеренный на входном валу    Max. 4.5 Нм

Моменты затяжки

Пробка, клапан ограничения давления

40 Нм

Винты, кожух клапана(резьбы с консист. смазкой)

210 Нм

Винты, боковая крышка(резьбы с конс. смазкой)

см. стр. 26, сначала около



100 Нм, затем 185 Нм

Контргайка, установочный винт в боковой крышке 70 Нм
Гайка, рулевой рычаг-рулевая передача

550 Нм и затем крепеж   соединения

Контргайка установочного винта,

25 Нм

ограничение конечных положений вручную
Корончатая гайка, продольная рулевая тяга-

250 Нм и на след.

рулевой рычаг

отверстии, затем крепеж

соединения
























Специальные инструменты



13:02-04



38

Специальные инструменты


Назначение

No.детали Стр.

Комплект


Универсальный стенд

587

692

11

-

Крепление

87

013

11

-

Крепление

98

148

11

-

Зажимная втулка для входного вала

87

018  12



АМ2

Вкладыш зажимной втулки  87

017

12



АМ2

Гидронасос, шланг

587

907

13

-

Переходник шланга

99

288

13



АМ2

Сборная втулка для уплотнения, входной вал


99

281

14



АМ2

Пробойник для уплотнения, входной вал 99

282

14



АМ2

Съемник для рулевого рычага   587

539

15

-

Кольцевой компрессор,
прокладка поршня

99

234

23



АМ1

Пробойник для уплотнения, кулисный вал 99280

23

 АМ2

Стержень

98

450

23



АМ1

Затяжной ключ 0-8.4 Нм

587

900

30



АМ2

Съемник для продольной рулевой тяги 98

724

33



АМ2


Разное


No. Детали

Высокотемпературная жидкость                     33

243

Установочный винт для установки вручную
конечных положений, длина 55 мм

1 354 735



1 586 472

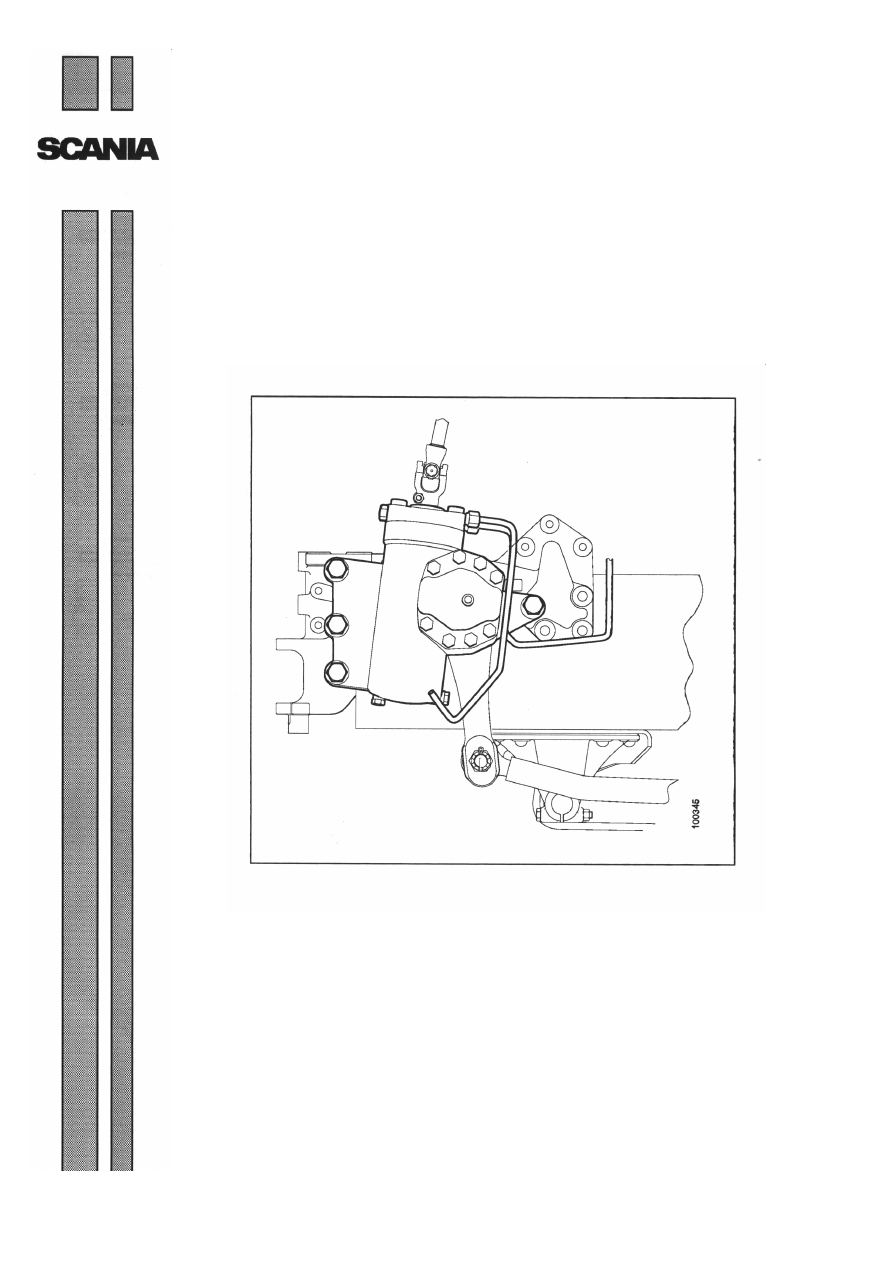

13:02-06

Выпуск 1

ru





Снятие и установка рулевой

передачи TAS 85























































Содержание



13:02-06



3

Содержание


Эксплуатационные требования            Ограничение упоров рулевой передачи 4

                                                                 Важность чистоты при работе с рулевой передачей 5

Демонтаж рулевой передачи 5

Перенос рулевой сошки и соединений на новую рулевую передачу 14

Замена фильтра для жидкости 16

Сборка рулевой передачи 17

Прокачка гидравлической системы 22

Спецификации           Общие спецификации TAS 85

24

                                     Моменты затяжки 24
                                    Специальные инструменты 24


Прим.: рулевая передача – гидроусилитель руля
