Рулевой механизм и передача ZF-8098 грузовиков Scania. Руководство - часть 3
Ограничитель давления
13:02-01
10

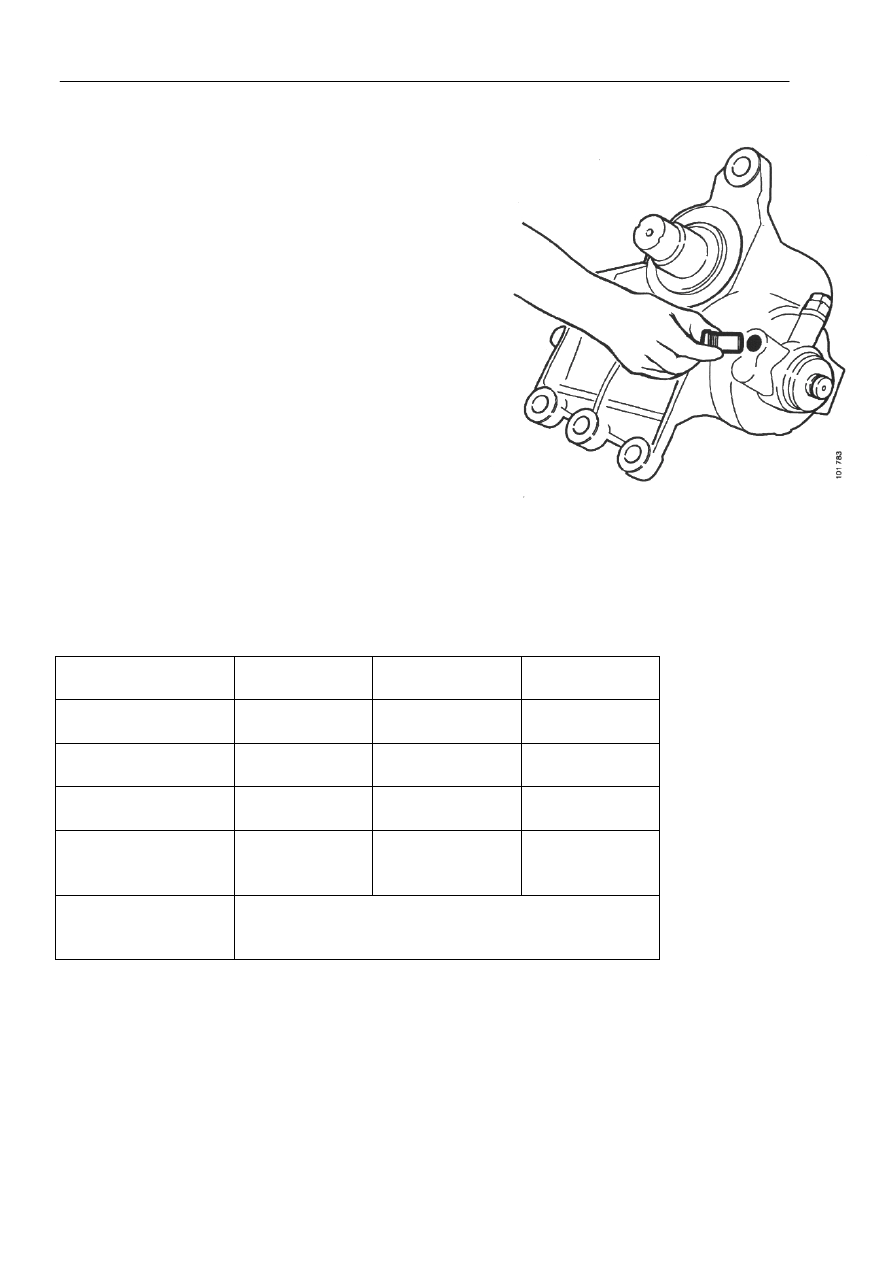

Клапан - ограничитель давления
Ограничительный клапан в кожухе клапана рулевой
передачи ограничивает максимальное давление
масла в гидравлической системе.
Если давление масла поднимается выше допустимого
давления в системе, открывается клапан, и масло со
стороны большего давления отводится через
возвратную трубку обратно в маслобак.
Таким образом, ограничитель давления защищает
гидронасос от повреждения из-за избыточного
давления.
Спецификации
Общие данные
Левый поворот Точно прямо
Правый
поворот
Угол рулевого
колеса
2.4 оборота
0
2.4
оборота
Угол на кулисном
валу
47
°
1)
0
47
°
1)
Передаточное
отношение
20.0:1
17.0:1
20.0:1
Крутящий момент
кулисного вала при
150 Бар
6.726 Нм
5.717 Нм
6.726 Нм
Вес (искл.
направляющий
рычаг)
39 кг
1)
На рулевой передаче, установленной в автомобиле, на кулисном валу используется только угол
