Принцип действия



13:00-01

14

Уход за измерительным оборудованием



Общие рекомендации

•

Обращайтесь с измерительным оборудованием и, в особенности, с измерительным
прибором осторожно.

•

Производя измерения, располагайте измерительный прибор так, чтобы на него не попадало
пролитое масло, и не действовали вибрации или удары.

•

При измерении прибор нельзя держать при температурах ниже -10

о

C.


Калибровка
Измерительный прибор калибруется на заводе в соответствии с калибровочным значением
внутреннего стокомера. Поэтому калибровку под стокомер из комплекта произвести невозможно.
Калибровку можно проверить следующим образом:

•

Установить переключатель в положение "INT".

•

Одновременно нажать "ON-OFF" и "F/C".




После этого тип стокомера и заданное калибровочное значение появляются на индикаторе.
Калибровочное значение должно совпадать с величиной, проштемпелеванной на кожухе
стокомера.

Пример: 050

640




Тип стокомера

Установленная калибровочная величина

Техническое обслуживание



13:00-01

15

Описание работ

Обнаружение неисправностей



Неисправность: Пусто на индикаторе.
Действие:
а) Установите переключатель в положение "INT".
б) Нажмите кнопку "ON-OFF" (вкл-выкл).
в) Если на индикаторе не видно никаких значений, переведите переключатель в "RESET" (сброс),
а затем снова в "INT".
г) Замените батарейку. См. "Замена батарейки" на стр. 16.

Неисправность: Индикатор показывает "LO".
Действие: Батарейка сильно разрядилась и ее необходимо заменить. См. "Замена батарейки" на
стр. 16.

Неисправность: Индикатор отображает температуру, но не показывает скорость потока.
Действие:
а) Грязные масляные страйнеры (сетки) в стокомере. См. "Очистка сеток" на стр. 17.

Неисправность: Регулируемый клапан-дроссель не работает (невозможно изменить давление).
Действие:
а) Деформирован разрывной диск.
См. Замена разрывного диска на стр. 18.

Техническое обслуживание



13:00-01

16

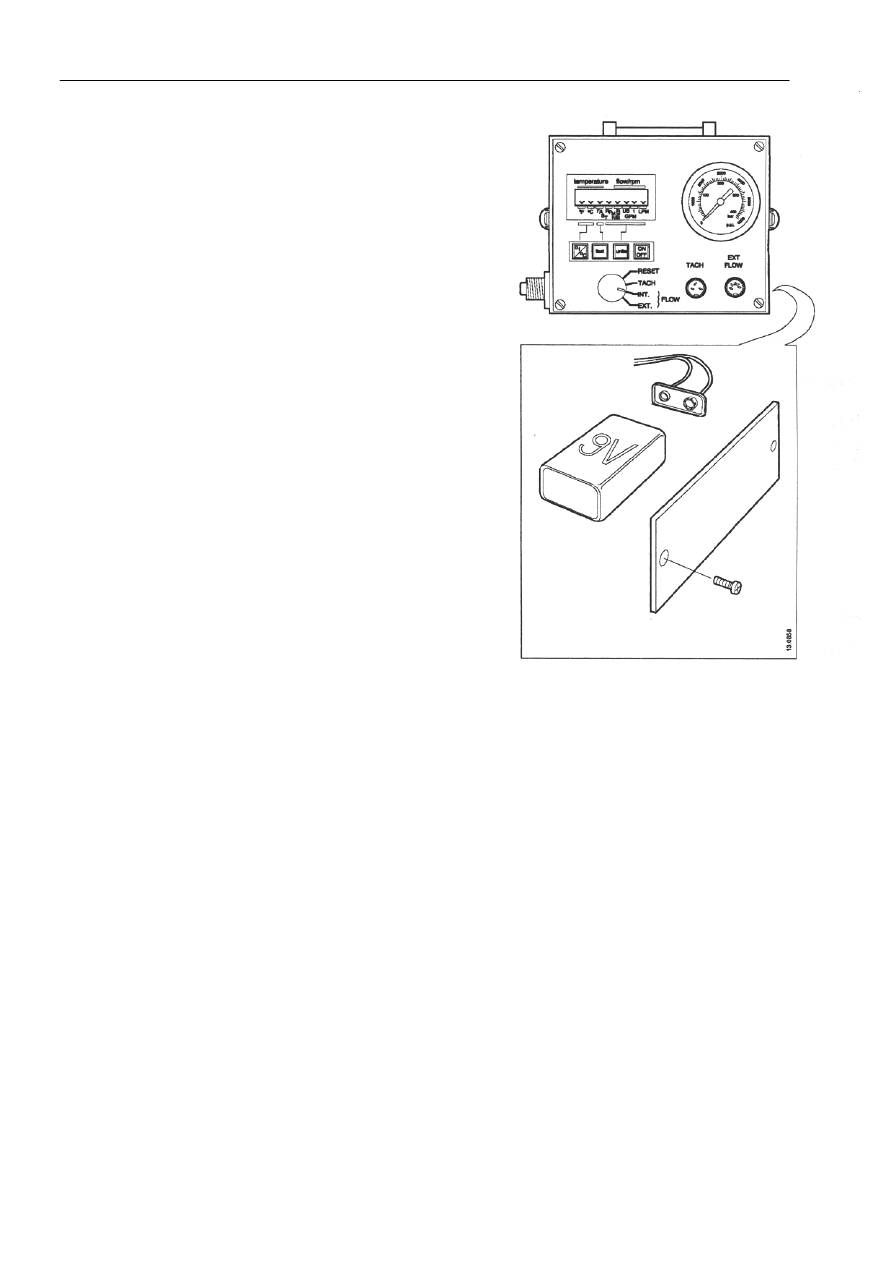

Замена батарейки



1  Выключите прибор с помощью кнопки "ON-OFF".
2  Установите переключатель в "RESET" (сброс).



3  Снимите крышку на правой стенке прибора.
Извлеките батарейку и установите новую.
4  Пока есть доступ, прежде чем установить на место

новую батарейку, проденьте провода через
отверстие внутри прибора.

5  Установите переключатель в "INT", и нажмите

кнопку  "ON-OFF".

Теперь на индикаторе должны показываться величины.


Сеточки в стокомере


Проверка

1  Убедитесь, что регулируемый дроссельный клапан

открыт, а регулируемый ограничительный клапан
давления закрыт.

2  Направьте сжатый воздух сквозь ограничительный

клапан давления, когда стокомер подключен к
измерительному прибору. Нажмите кнопку  "ON-
OFF". Установите переключатель в "INT".

Примечание: Не допускайте слишком быстрого

вращения турбины.

3  Если на индикаторе ничего не отображается,

прочистите масляные сетки.

Техническое обслуживание



13:00-01

17

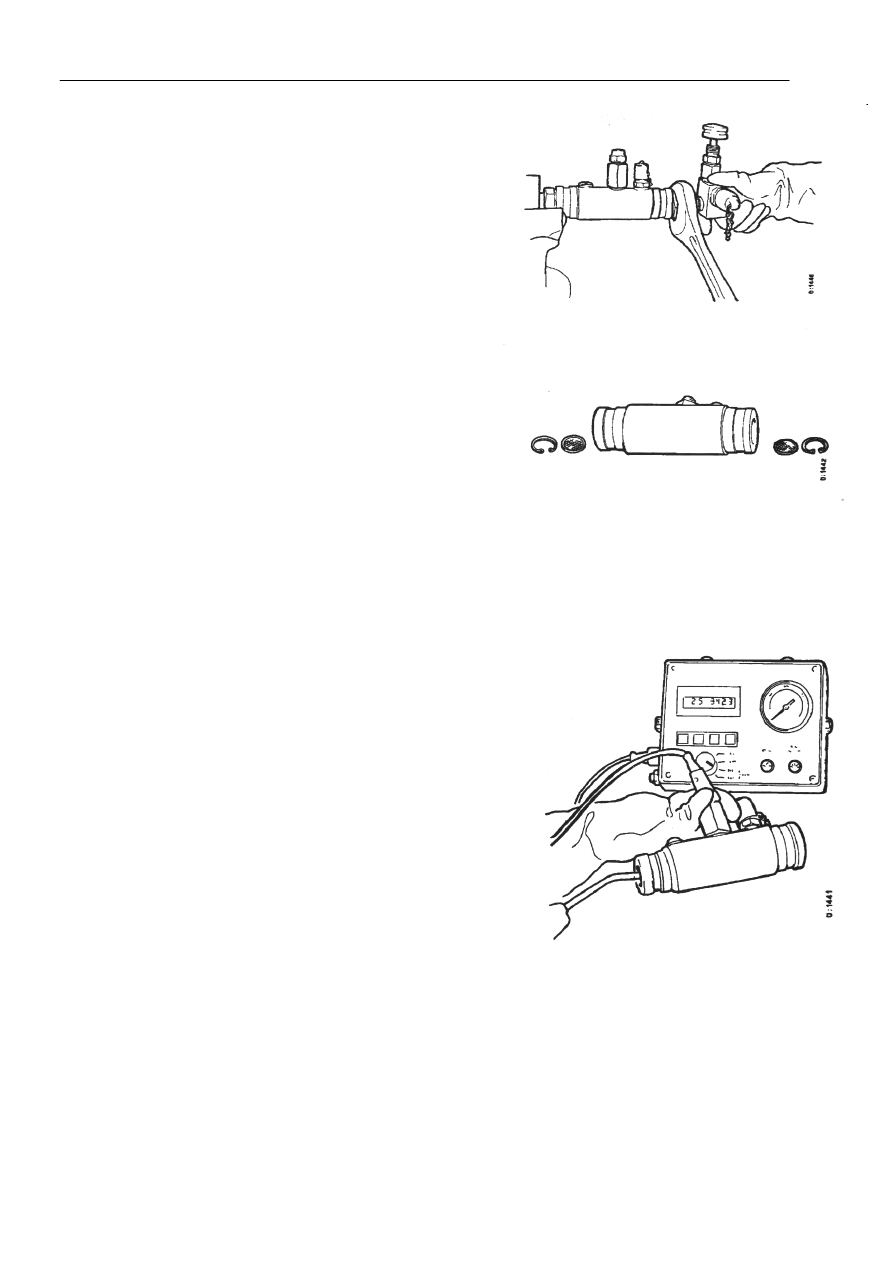

Очистка масляных сеток

1  Снимите клапаны со стокомера.











2  Снимите стопорные кольца и сетки.
3  Очистите сетки и установите их вместе со
      стопорными кольцами.













4  Подсоедините стокомер к измерительному прибору

и нажмите кнопку "ON-OFF". Установите
переключатель в "INT".

Продуйте сжатым воздухом стокомер и убедитесь, что
индикатор показывает скорость потока.

Примечание: Не допускайте слишком быстрого
вращения турбины.

5  Если причина неисправности в турбине, стокомер и

измерительный прибор необходимо отослать на
Scania для ремонта.
