Рама шасси грузовиков Scania. Руководство - часть 17





Правка



11-01-02

46

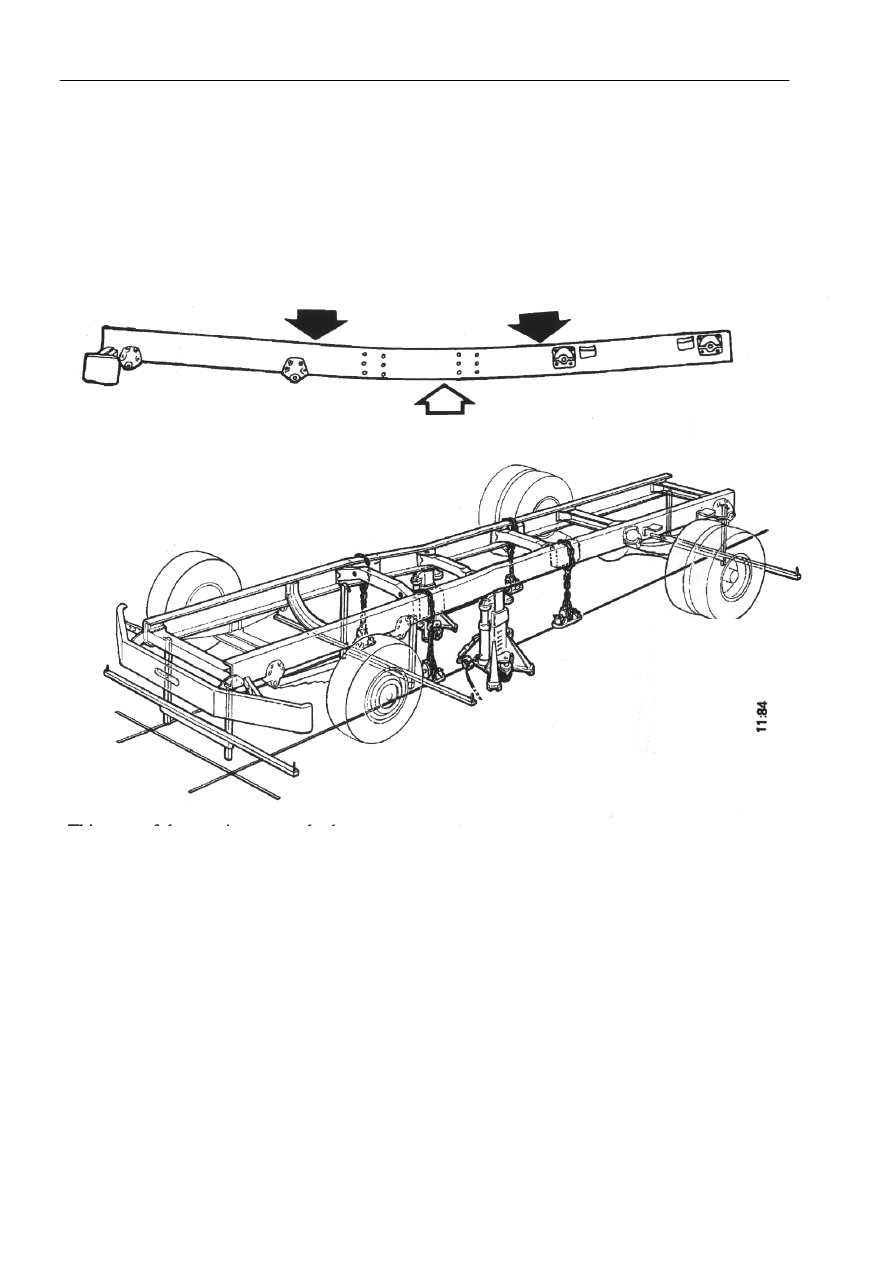

Вертикальная деформация вниз между передними и задними рессорами



































Повреждения такого типа обычно происходят из-за перегрузки грузовиков-самосвалов или когда
запор опрокидывающего механизма не был освобожден перед подъемом. Чаще всего обе
боковины рамы деформируются одинаковым образом.

Оборудование

Количество

Крепление для цепи JO44 A или JO 47 A 2
Цепь KL13-8-3M 2
Гидравлический вертикальный пресс SR74MH-PAIR 1
Опора фланца SR145 или SR146 2
Крюк для рамы SR18-3 или  крюк для нижнего фланца JO 1294 AL 2
Протектор фланца SR 293 AL 2
Измерительный комплект AWF 5 D 1
Опорные пластины SR36



Правка



11-01-02

47

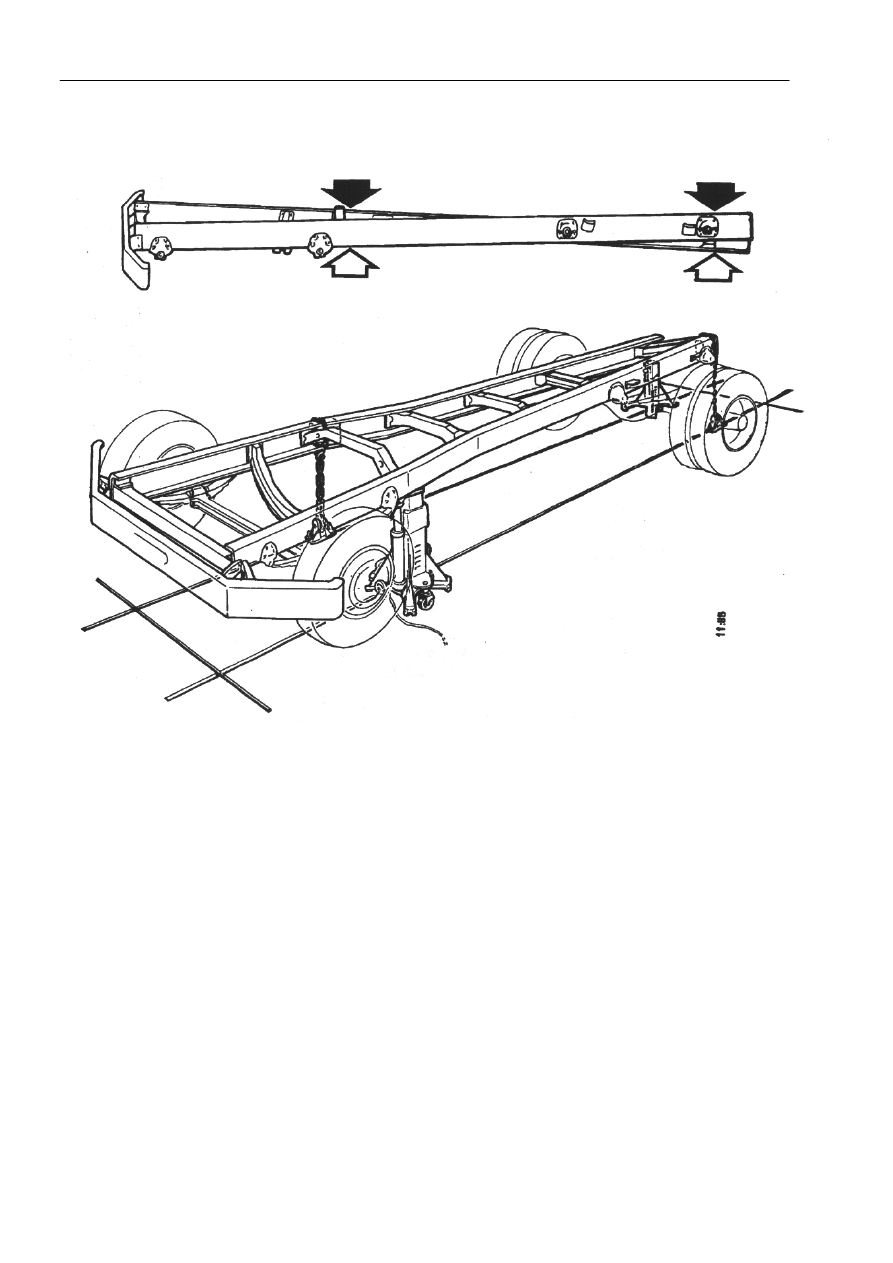

Перекручивание































Сами по себе боковины рамы могут быть прямыми, но перекрученными относительно друг друга.
Поперечины находятся под прямыми углами к боковинам рамы.
Повреждения такого типа возникают, главным образом, на грузовиках с двумя осями. Для
трехосных грузовиков  они нетипичны из-за жесткости секции двухосной тележки.
Поскольку повреждения этого типа ведут к деформации окончаний поперечин, стягивающую
балку необходимо удалить  для проверки.

Оборудование

Количество

Гидравлический вертикальный пресс SR74-PAIR 1
Крепление для цепи JO44 A или JO 47 A 2
Крюк для рамы SR18-3 или JO1294 2
Протектор фланца SR 293 AL 1
Цепь KL13-8-3M 2
Опора фланца SR145 или SR146 2
Измерительный комплект AWF 5 D 1
Опорные пластины SR36



Правка



11-01-02

48

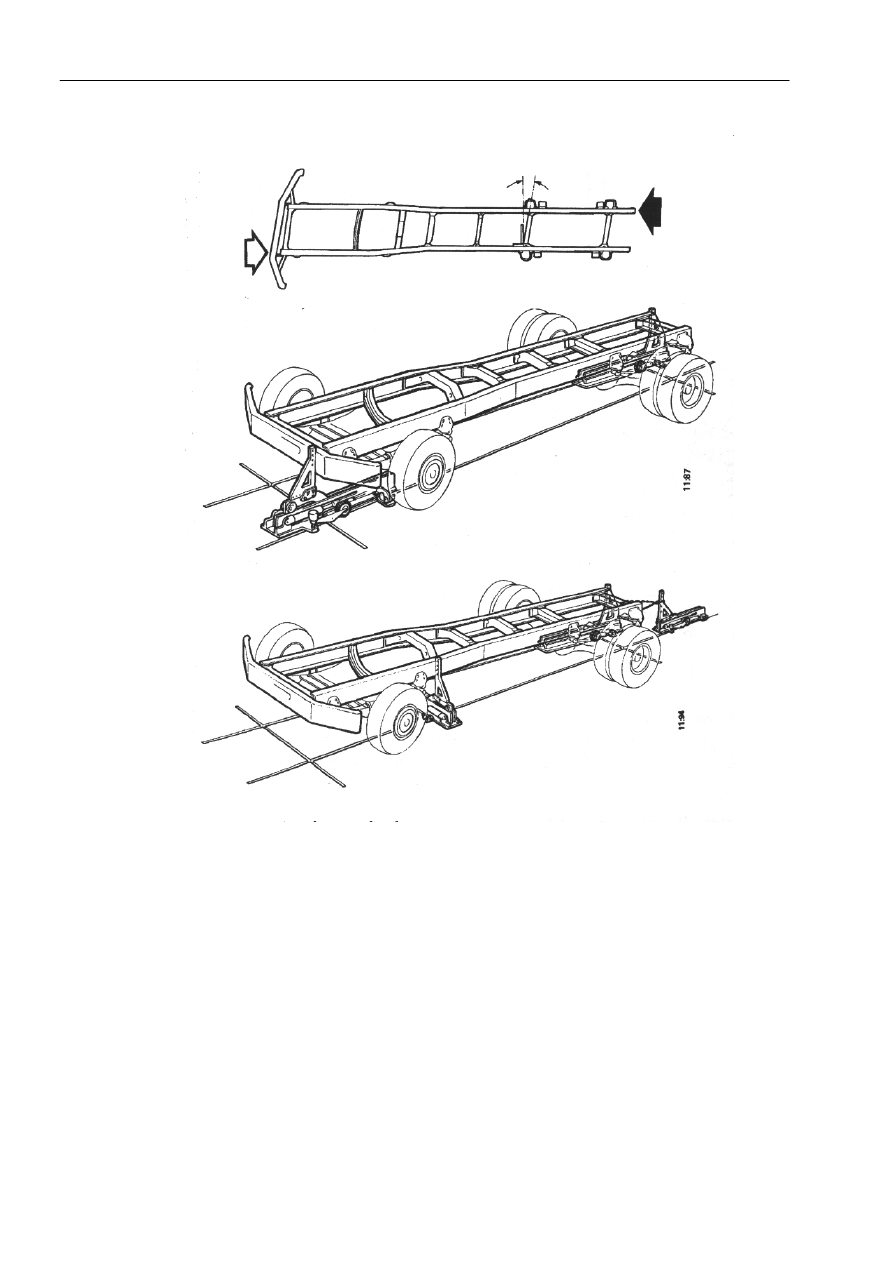

Диагональное смещение



































Чаще всего случается на двухосных грузовиках-самосвалах, перевернувшихся при опрокидывании
корпуса. Повреждения такого типа на трехосных грузовиках необычны из-за жесткости секции
двухосной тележки.

Оборудование

Количество

Угловой крюк 500х1000 мм R2538-1005 1
Пресс-стойка JO 20 AL 3
Цепь KL8-13-3M 1
Опорные пластины SR36 ?

При необходимости гидравлический цилиндр I-CF320  с дополнительными приспособлениями
можно поместить по диагонали между поперечинами.

Правка



11-01-02

49

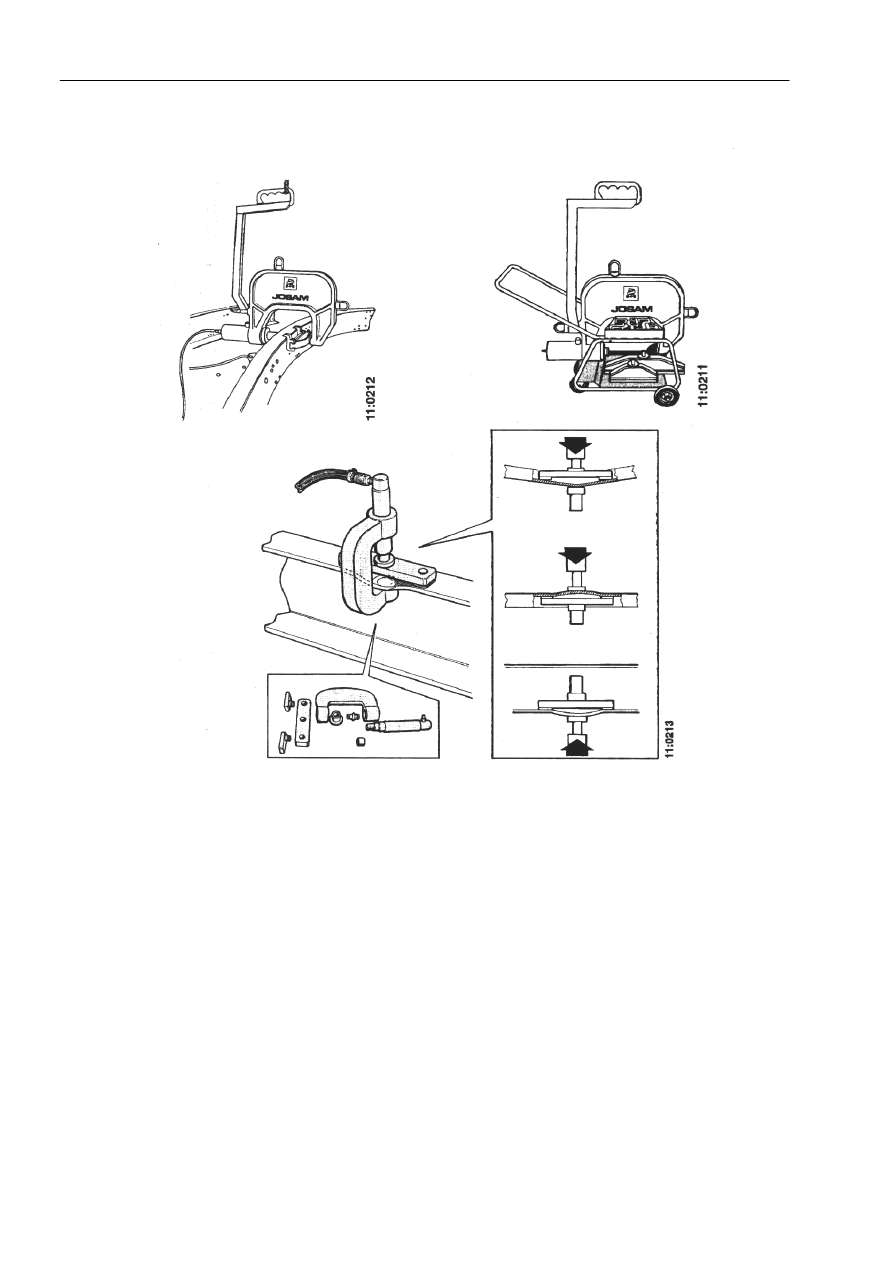

Локальная деформация


































Горбы на фланцах лучше всего выпрямлять при помощи комплекта зажимов SR RBS-11 или SR
RBS-20 с усилием пресса 10 или 20 тонн соответственно.
В случае локальной деформации элементов конструкции там, где их недостаточно, можно
использовать комплект для правки SR 450 NR. Он имеет силу сжатия в 40 тонн.

Оборудование

Количество

Стальная линейка 1000 мм R2506-0302 1
Комплект зажимов пресса SR RBS-11 1
Комплект зажимов пресса SR RBS-20 1
Комплект зажимов пресса SR 450 NR 1
