Рама шасси грузовиков Scania. Руководство - часть 11

Боковая деформация



11-01-02

22

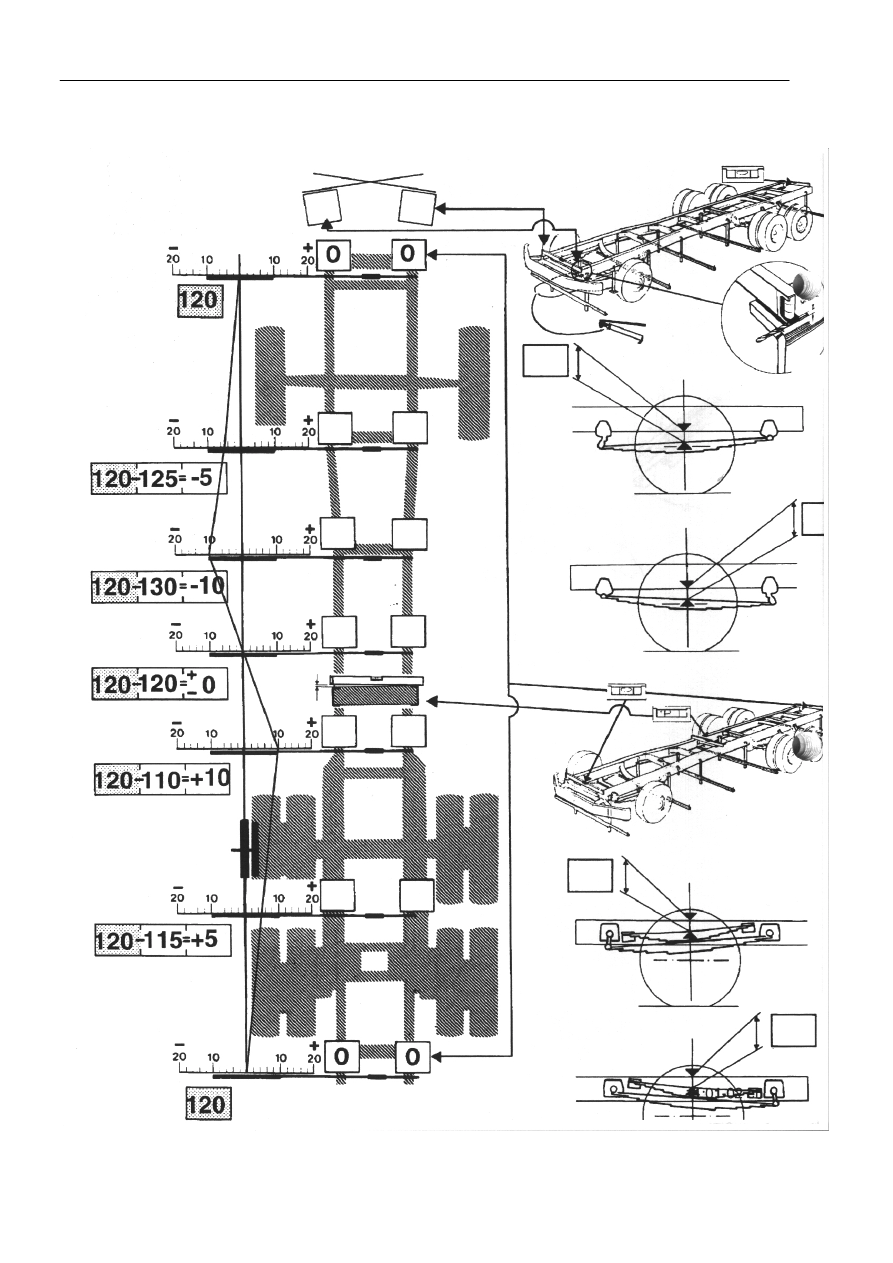

Формуляр проверки рамы, боковая деформация























Правая сторона








Левая сторона




















Правая сторона

Боковая деформация



11-01-02

23



Боковая деформация






















1  Опустите грузовик на землю. Не ставьте на опоры.

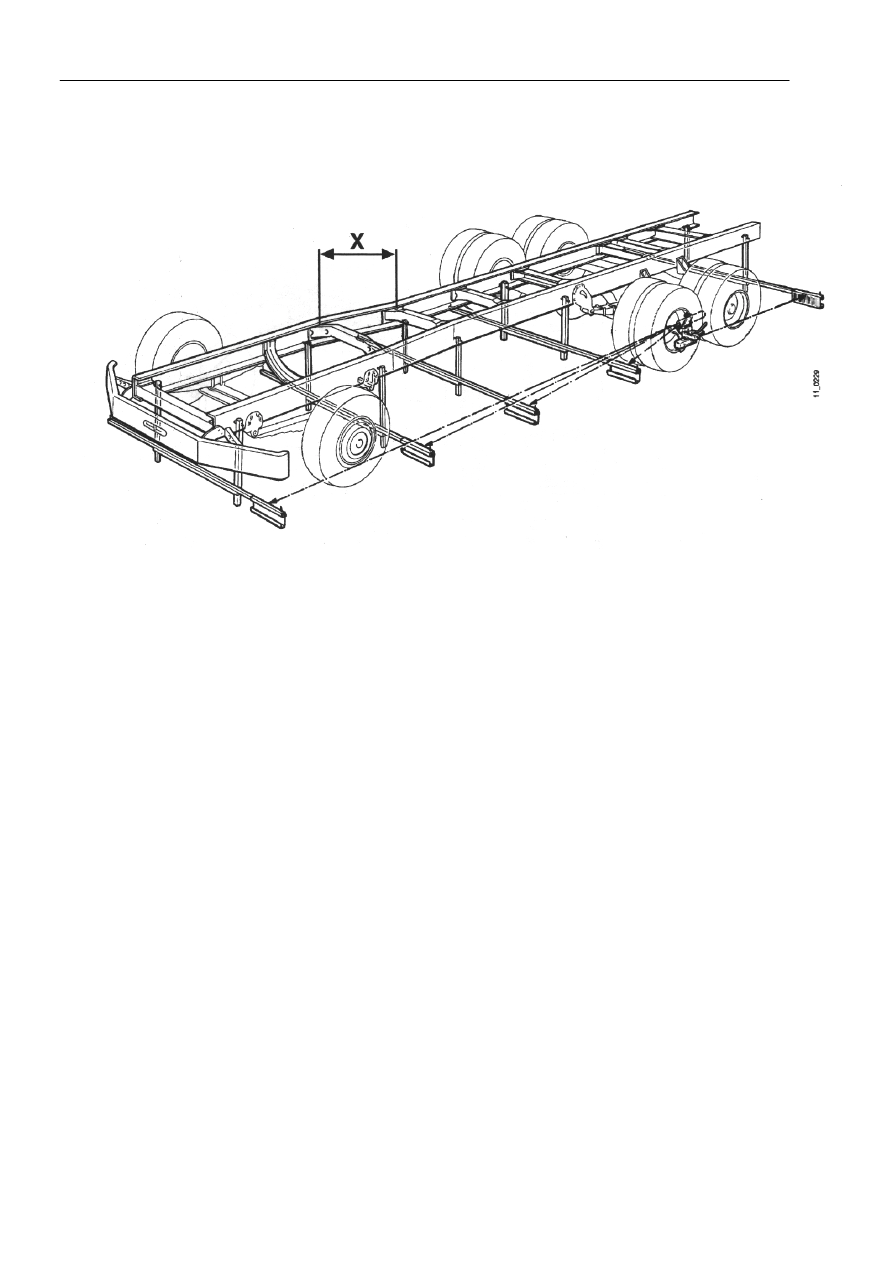

2  Подвесьте приспособления для рам вдоль всей рамы как можно ближе к поперечинам. Не

подвешивайте приспособлений на среднюю секцию, где рама сужается к задней части
(помечено "Х" на рисунке). Используйте три приспособления, когда проверяете правильность
выравнивания. Используйте пять приспособлений для точного измерения, например,
повреждения от столкновения.

3  Прикрепите лазер к одному из колес, используя колесный крепеж.
4  Направьте лазер на самую первую шкалу \масштабную линейку\ и самую последнюю.

Запишите показания.

5  Установите лазер с помощью установочного винта на колесное крепление так, чтобы луч

показывал одинаковое значение на самой первой и самой последней шкале.

6  Отметьте показания в красных прямоугольниках в формуляре для рамы АМ 40. См. пример на

следующей странице.

7  Направьте лазерный луч на остальные шкалы. Запишите показания в форму  для рамы. Не

забудьте отметить для показаний + или -.

8  Соедините точки линией. Эта линия показывает боковую деформацию, в данном случае S-

образное искривление.

Максимально допустимое отклонение: 6 мм.
Вместо лазерного проектора можно использовать леску, натянутую возле прицельных штифтов
приспособлений для рамы.

Вертикальная деформация



11-01-02

24

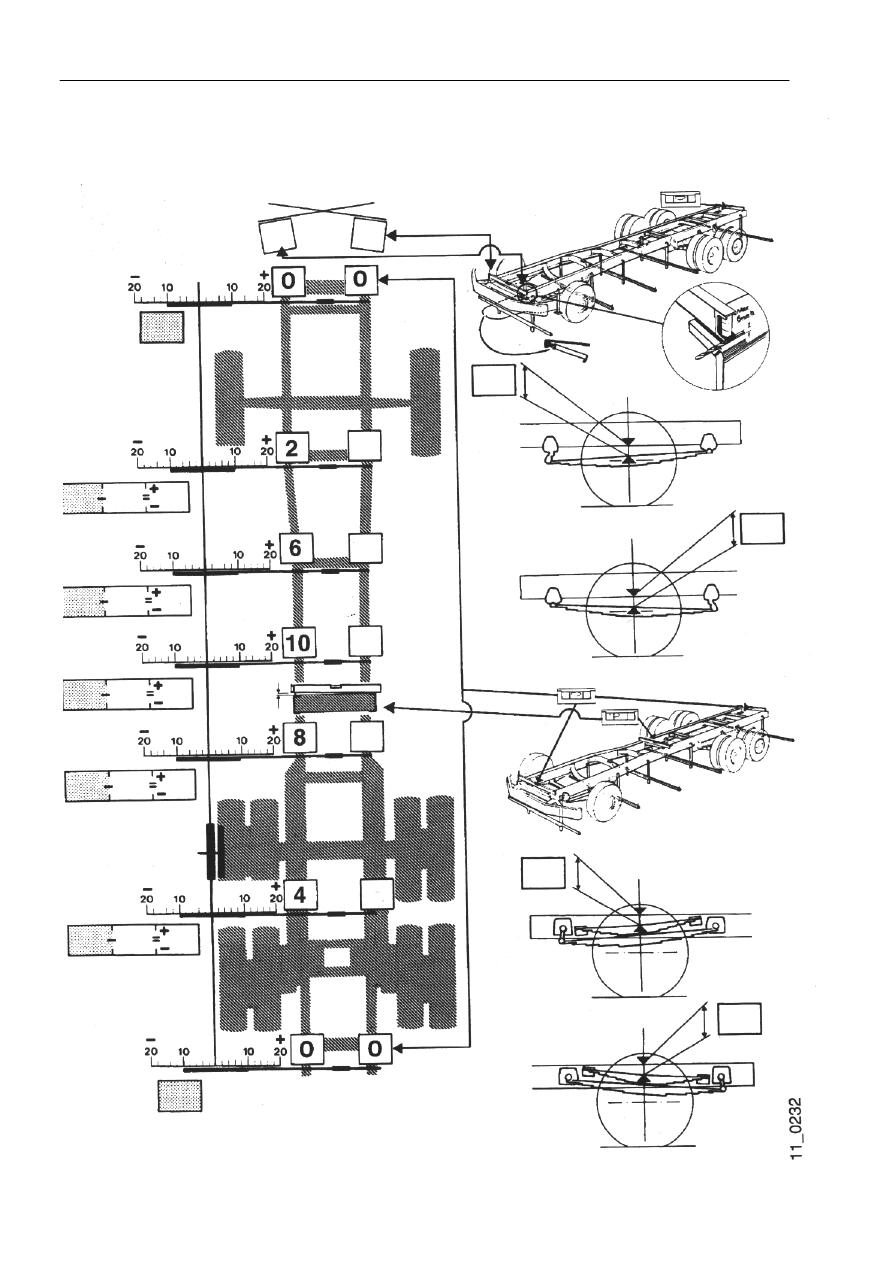

Формуляр проверки рамы, вертикальная деформация

























Правая сторона







Левая сторона



















Правая сторона








Левая сторона



Вертикальная деформация



11-01-02

25

Вертикальная деформация



Проверка с использованием спиртового уровня


Быструю предварительную проверку можно
произвести с помощью простого спиртового уровня.

1  Поставьте шасси на две точки опоры спереди и на

две точки сзади так, чтобы концы рамы были
горизонтальными. Проверьте это, положив
спиртовой уровень прямо на элементы конструкции
рамы.











2  Положите уровень \поперек \параллельно раме в

нескольких точках вдоль длины. Отметьте любое
отклонение от горизонтали.













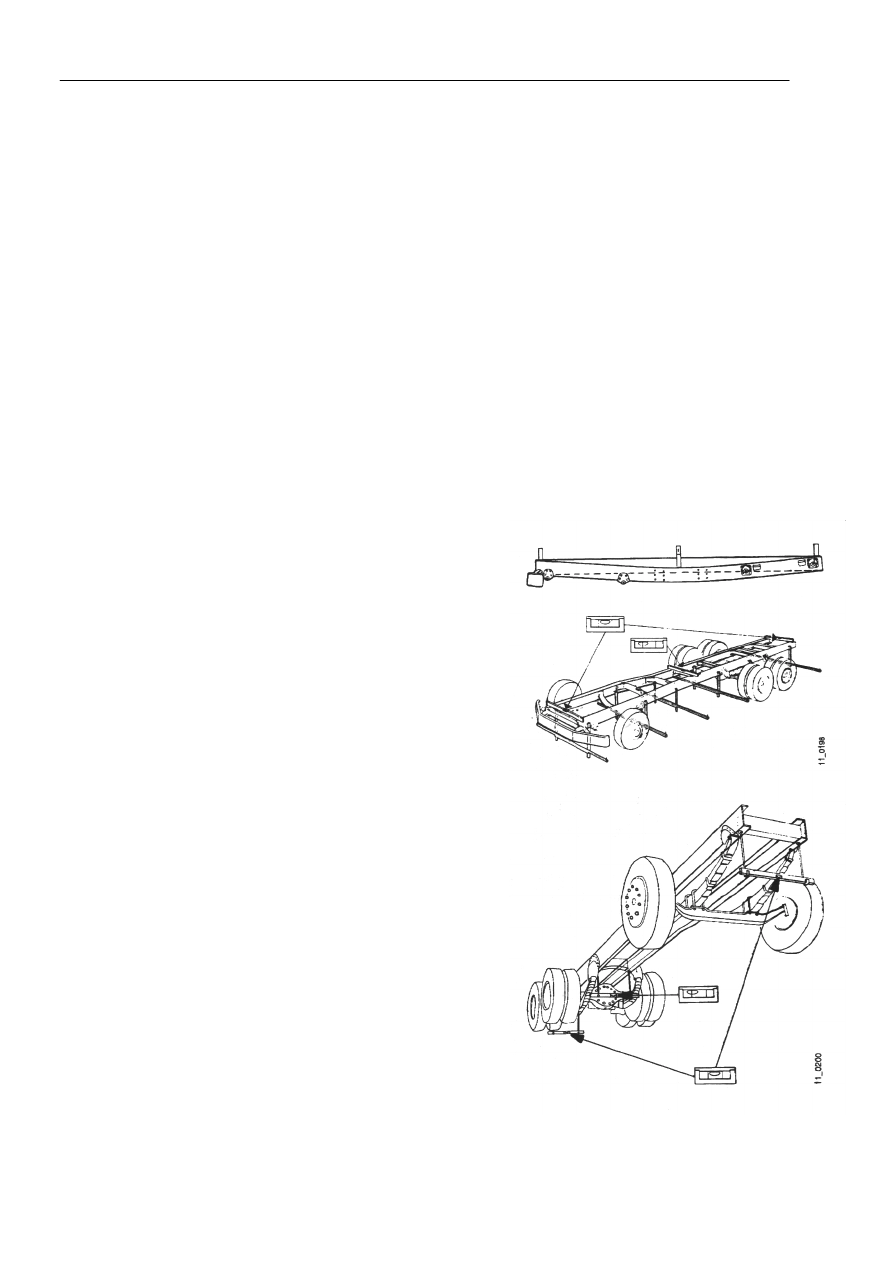

3  Если невозможно проверить раму сверху

(например, мешает не снятый корпус), можно
использовать для спиртового уровня магнитную
подвеску АМ 98. Таким способом можно снимать
показания из-под рамы.

Если рама горизонтальна по всей длине, весьма
вероятно, что она не деформирована по вертикали.
Маловероятно, что обе боковины деформированы
одинаково сильно.
