Рама шасси грузовиков Scania. Руководство - часть 10





Нагрев



11-01-02

17

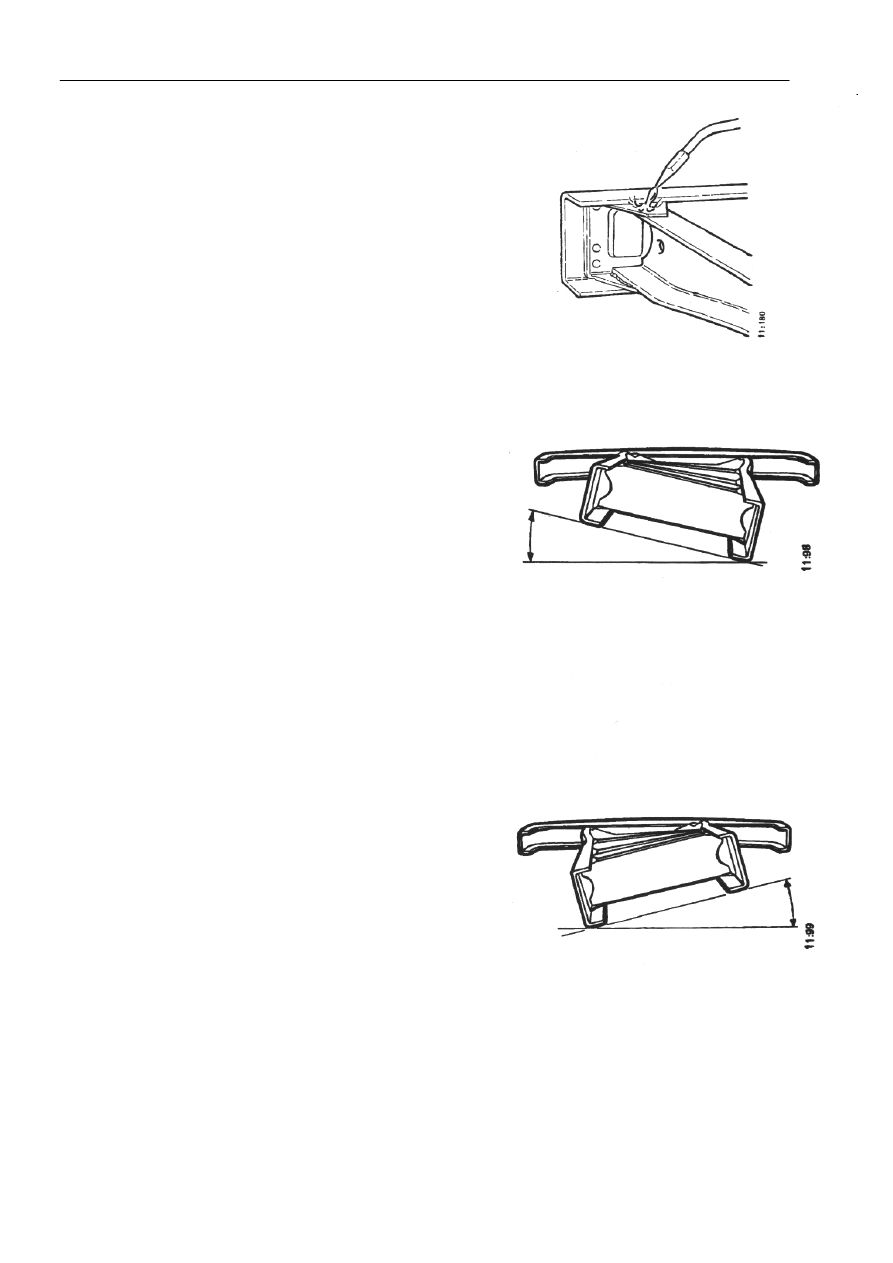

Остаточные напряжения сжатия и растяжения


После правки в шасси могут оставаться некоторые
сжатия и растяжения. В рамах, согнутых вбок,
перекрученных или с диагональным смещением
особенно часто  они встречаются  на  окончаниях
поперечин на боковинах рам.
При подобных повреждениях также необходимо
разогревать деформированные зоны на поперечинах.










Избыточная \Чрезмерная\ коррекция


При правке деформированного элемента конструкции
необходимо вернуть ему первоначальную форму и
правильное положение. Однако остаточные
напряжения в деформированных зонах могут привести
к тому, что элементы снова несколько деформируются,
попав под нагрузку.

Повреждение из-за скручивания











Из-за упругости рамы ее  следует выпрямлять с
помощью пресса до правильного положения и, миновав
его, несколько далее. Особенно это относится к
повреждениям из-за скручивания. Чтобы выправить
раму, ее необходимо отжимать на 3

о

 далее правильного

положения на каждый метр длины. Для 7-метровой
рамы это означает около 20

 о

Выпрямление

Нагрев



11-01-02

18

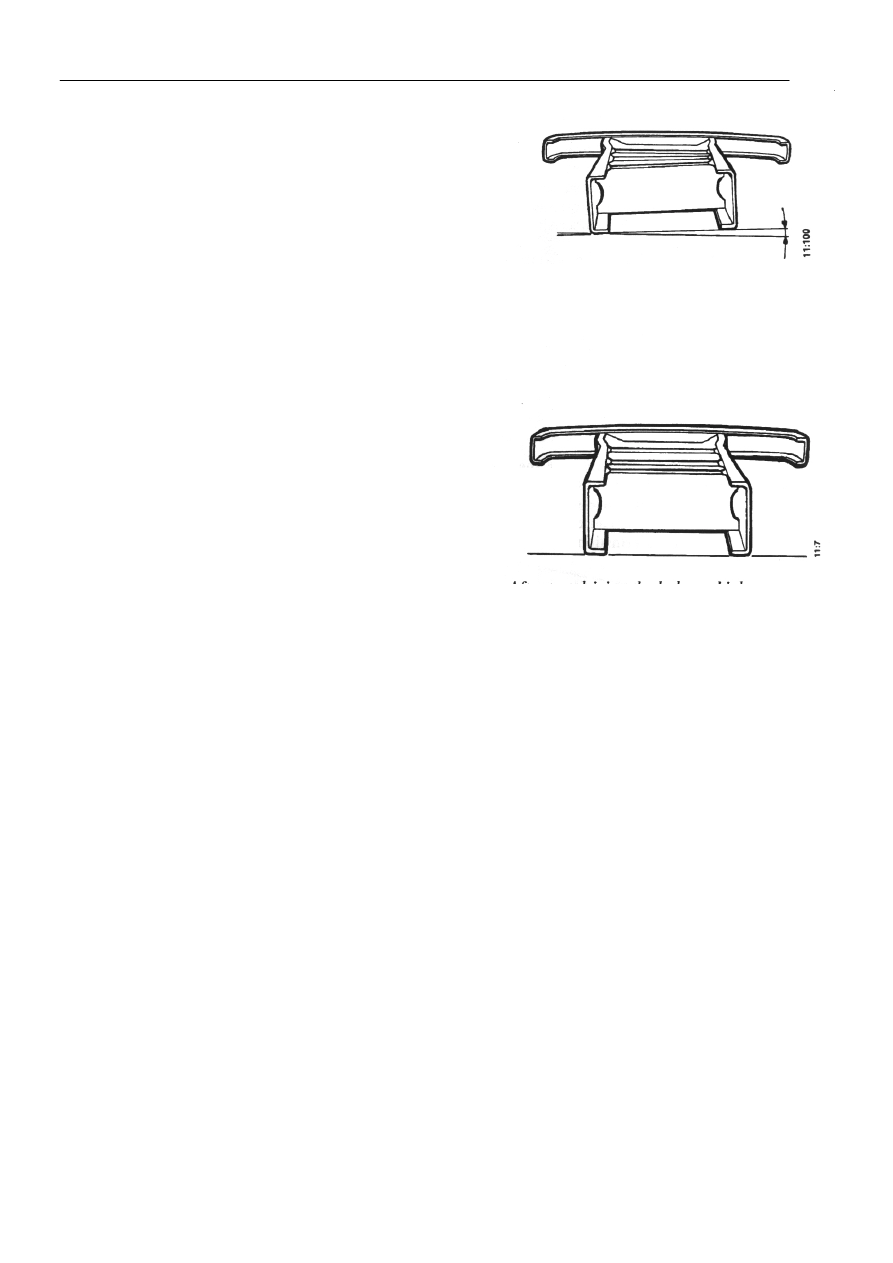

После правки раму следует немного перекрутить
дальше правильного положения.
Во время пробной поездки рама может несколько
перекрутиться назад. Величина такого изменения
зависит от того, насколько сильный нагрев
использовался при выравнивании.



После правки














После пробной поездки загруженного
автомобиля

Измерения



11-01-02

19

Измерения




Измерения рамы

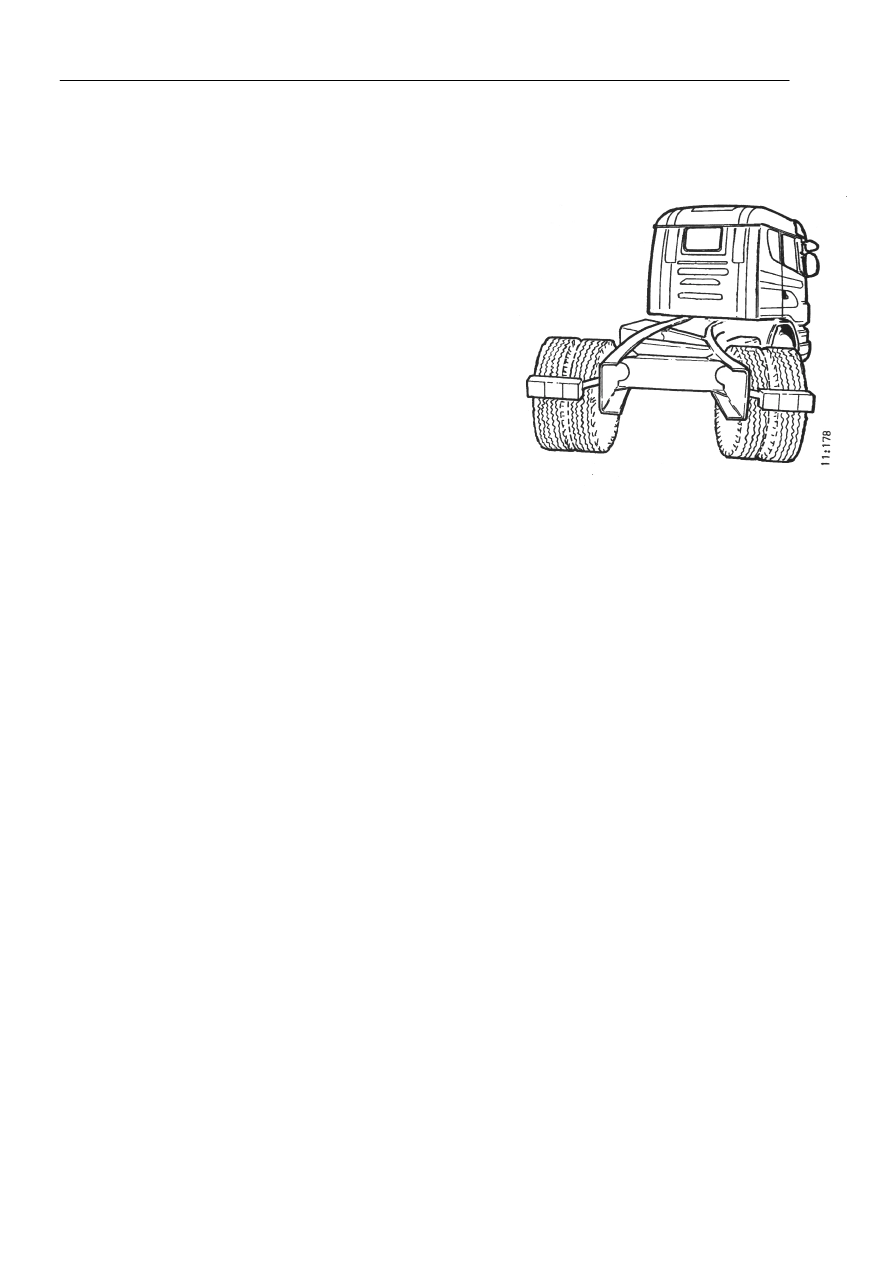

Иногда деформации настолько сильны, что правку
можно начинать без предварительного измерения.
Во время правки производите постоянные измерения,
чтобы убедиться, что каждая коррекция дает желаемые
результаты.
Измерительные приспособления, установленные перед
началом измерений, часто оставляют на месте.При
этом можно быстро получать результат каждого
корректирующего действия.




Измерения с помощью лазера

Лазерное измерительное оборудование обеспечивает
точные результаты.
ВНИМАНИЕ! Не направляйте лазерный луч в лицо.
Не смотрите прямо в лазер. Лазерный луч может
повредить глаза.

Измерения



11-01-02

20

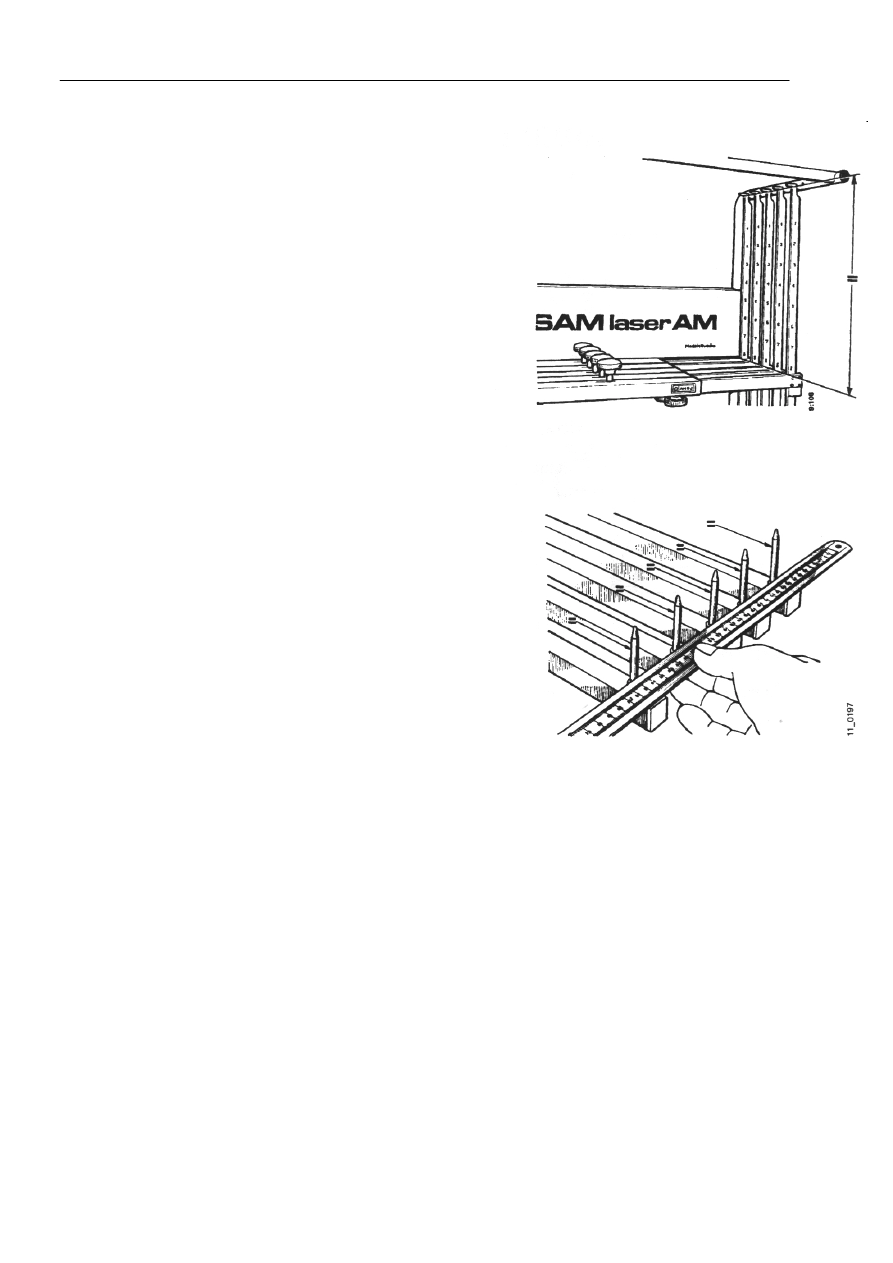

Приспособления для рам

Проверьте самоцентрирующиеся приспособления для
рам, когда они подвешиваются на троллеях \кошках\.
Подвесные стержни должны упираться в трубчатые
стойки и крепиться на той же высоте, что и
приспособления для рам. Проверьте, чтобы между
подвесными стержнями и приспособлениями для рам
были прямые углы.












Проверьте, чтобы прицельные штифты были
выровнены и находились на одинаковом удалении от
центрального винта. Максимально допустимое
отклонение: 2 мм.
