Корпус



11-01-02

7

Корпус



Важная роль корпуса в деформации и правке


При  выполнении работ по выравниванию было бы
хорошо  оставить на своем месте на раме шасси
большую часть корпуса. Характер и величина
повреждения в значительной степени зависит от
жесткости корпуса и его крепления к раме.

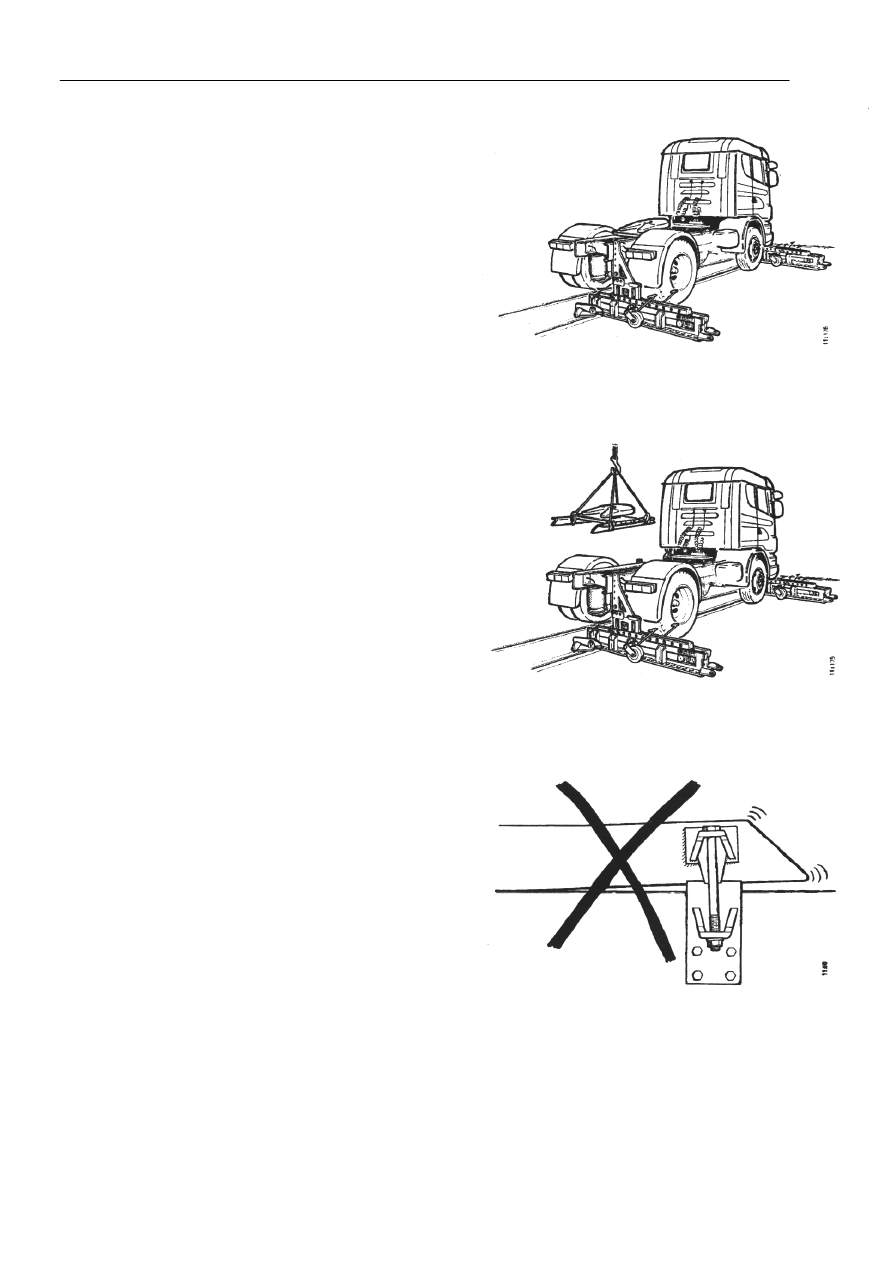

Начните с выравнивания рамы при нахождении
корпуса на месте, например, вспомогательной рамы и
пятого колеса. Затем снимите корпус. Выпрямите
корпус и раму по отдельности.










ВНИМАНИЕ! Монтируя корпус на шасси, нельзя
силой стягивать их вместе. Любые образующиеся при
этом растяжения и сжатия могут вызвать
неисправность.









Предел усталости



11-01-02

8

Предел усталости


И холодная, и горячая правка влияют на предел
усталости выравниваемой области.
Находящийся на месте автомобиль подвергается
разнообразным видам нагрузок, обусловленных типом
корпуса и типом применения. Когда автомобиль
движется, это осложняется динамическими силами,
которые также воздействуют на раму.

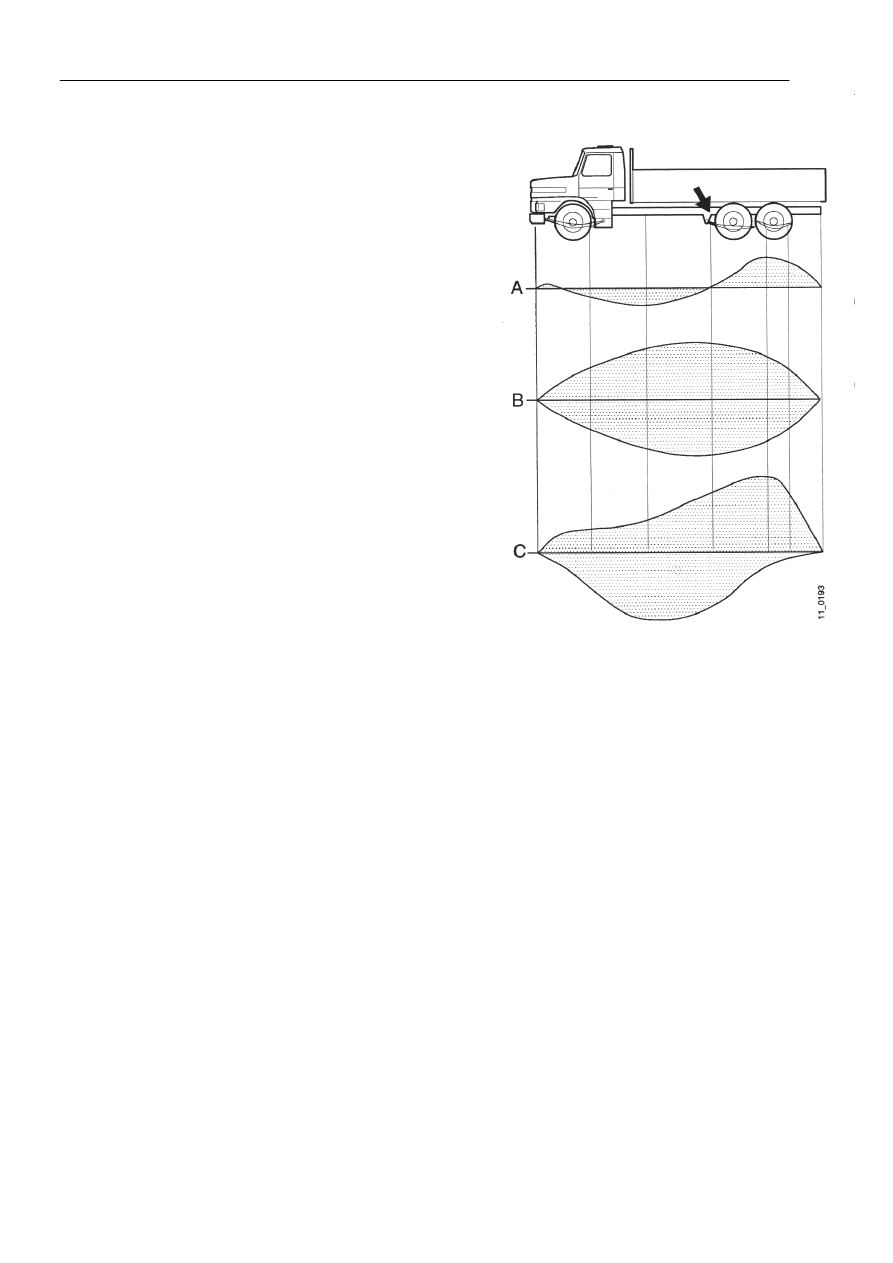

На рисунке показан сгибающий момент,
воздействующий на раму, вызванный как
статическими, так и динамическими силами.















1  Крутящий момент, вызванный

статическими силами

2  Крутящий момент, вызванный

динамическими силами

3  Совокупный крутящий момент

Предел усталости



11-01-02

9

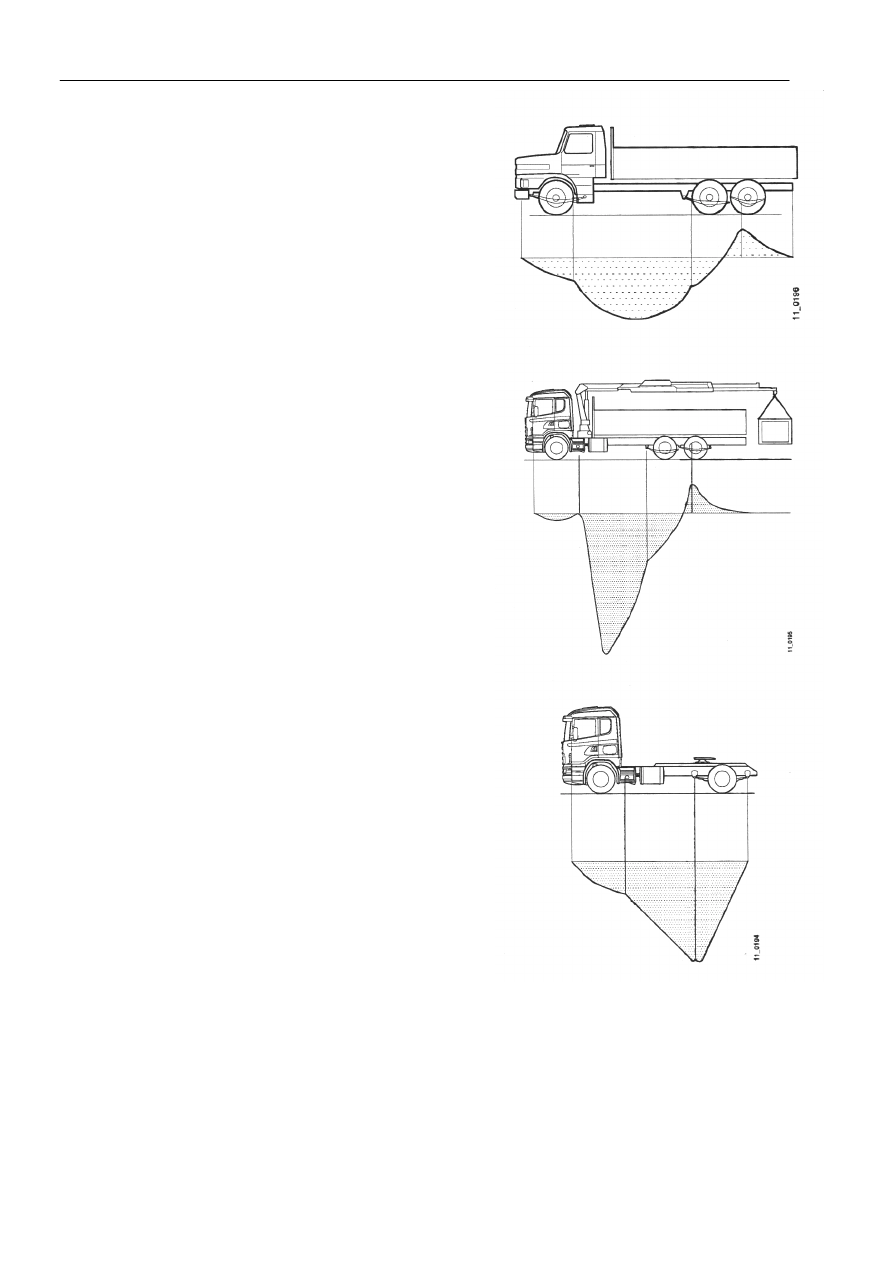

Рисунки на этой станице показывают кривые
распределения нагрузок для стационарного
автомобиля и для различных типов корпусов.
Графики показывают, на что обратить особое
внимание, когда идет речь о пределе усталости.

Оборудование



11-01-02

11

Оборудование


На рынке представлено различные типы оборудования для правки и измерений  от разных
производителей.
Это оборудование,  как правило, применяется  для  правки  деформированных рам без снятия оси
или кабины.
Ниже  перечисляется оборудование, необходимое для  такой работы:

Назначение

Обозначение
JOSAM

Количество



Базовое оборудование, 20тонн, содержащее:

JO 20-BS A

587 650



Стойка для правки

JO 20AL



3

Изделие для правки кабины для JO 2000

JO HR1



2

Приспособления для правки, базовый комплект

JO TB-2



1

Гидравлический вертикальный пресс

SR 74MH-PAIR



2

Комплект для крепления на месте, 30 тонн

JO TD-30



1

Щит для оборудования, три секции SR90

1

Зажим для правки, 10 тонн

SR RBS-11:K



1

Пневматический гидравлический насос

JO LP80:K



1

Комплект гидравлических приспособлений, 10
тонн

JO HTB-10



1

Комплект гидравлических приспособлений, 20
тонн

JO HTB-20



1

Измерительный комплект для рамы, осей и колес  AWF 5 D



1

Полный набор оборудования, содержащий все из
587 650 с добавлением:

JO 20CS AL

587 651



Цепь с крюком, 3 м, для 20 тонн

JO KL19-8-3M



1

Комплект инструментов для правки рамы

JO RS-1



1

Вспомогательный комплект крюков для рамы

SR 28:K



1

Комплект для крепления заклепок, 40 тонн,
полный

SR 450 N R



1

Пневмогидравлический насос с дистанционным
управлением

I-PP70:K

1

Пневматическая дрель-перфоратор, полный
набор

B16-5TK

1
