Трение и скольжение



10:04-01



6

Скольжение


По  мере  вращения  колес  всегда  создается  определенное  движение  между  контактной
поверхностью шины и поверхностью дороги. По мере торможение колес, создается определенная
потеря сцепления с дорогой в направлении вращения, которую мы называем скольжение.

Колесо,  имеющее  свободное  вращение  без  торможения  имеет  0%  скольжения.  При  блокировке

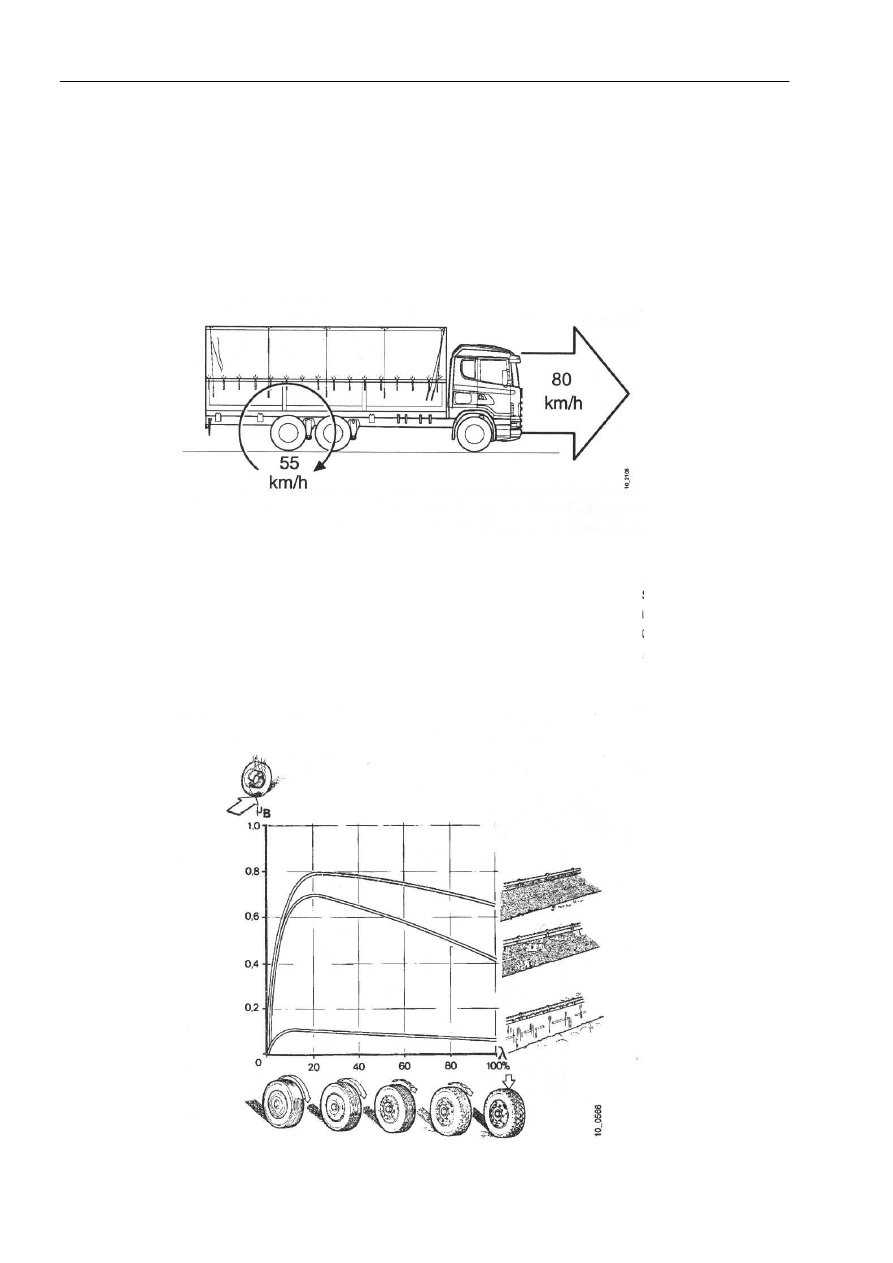

колес, скольжение достигает 100%. Если колесо автомобиля имеет 30% скольжения при скорости
автомобиля 80 км/ч, скорость колеса составляет приблизительно 55 км/ч. Смотри иллюстрацию.











Соотношение между сцеплением с дорогой и
скольжением


Ниже  показано  соотношение  между  коэффициентом  трения  в  направлении  вращения  μ  и
скольжения λ на различных типах поверхностей. Кроме того, можно увидеть, что тормозная сила
может  увеличиваться,  пока  скольжение,  не  достигает  10-20%  в  зависимости  от  поверхности  до
того,  как  будет  использоваться  максимальная  тормозная  сила.  Если  после  этого  усилить
торможение  с  увеличением  скольжения,  увеличится  коэффициент  трения  и  колеса,  в  конце
концов, заблокируются.






















Трение и скольжение



10:04-01



7

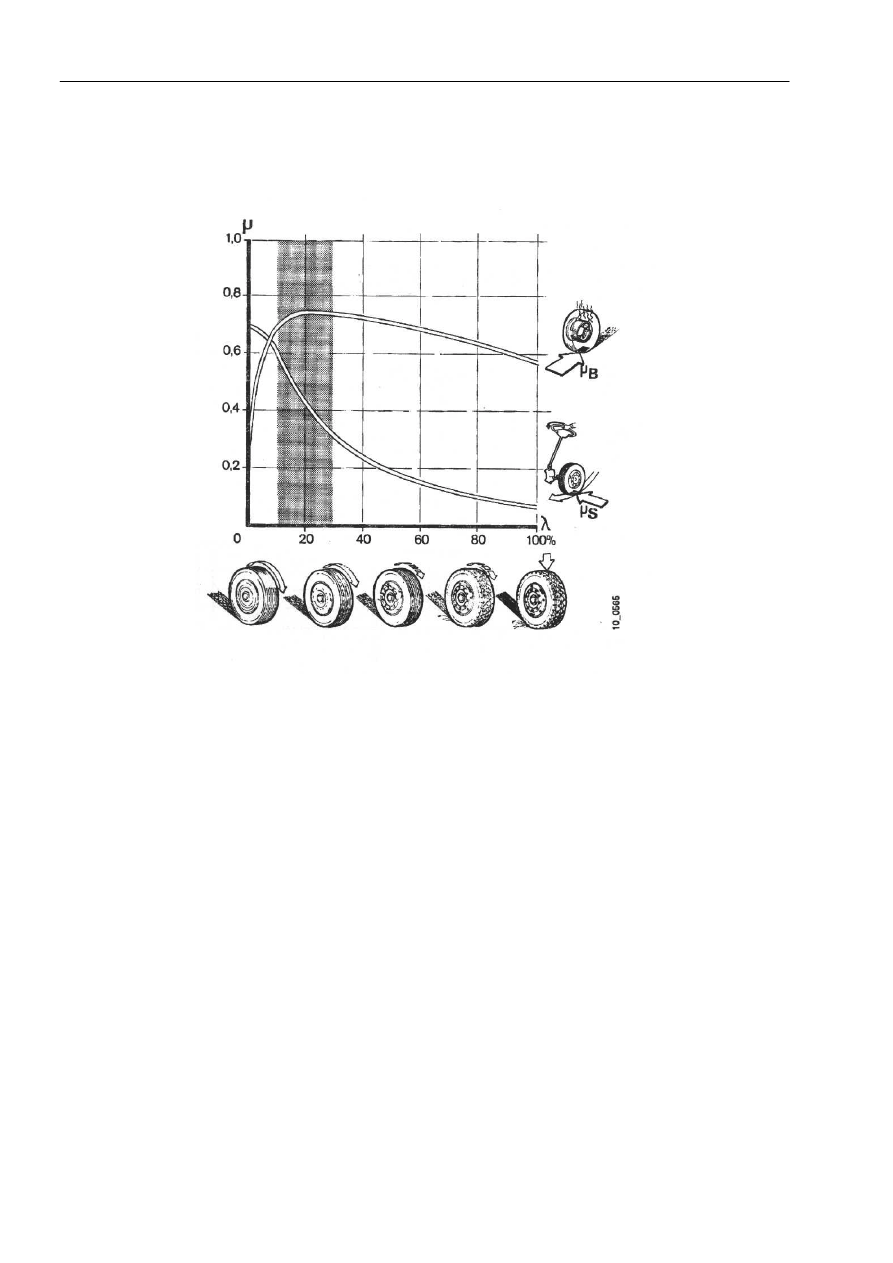

На нижеприведенной иллюстрации показано соотношение между коэффициентом тормозной силы
μВ и коэффициентом боковой силы μS в качестве функции скольжения λ. График показывает, что
при скольжении, составляющем 10-30%, способность торможения и рулевое управление, остаются
удовлетворительными, что означает удовлетворительную устойчивость автомобиля.























Таким  образом,  диапазон  до  30%  скольжения  является  диапазоном устойчивости для различных
типов поверхностей и является диапазоном, при котором работает Антиблокировочная Тормозная
Система.

Антиблокировочная  Тормозная  Система  срабатывает,  когда  определенное  колесо  теряет
сцепление  и  начинает  блокироваться.  Тормозное  давление  контролируется  автоматически,
поэтому  колесо  всегда  удерживается  в  пределах  наиболее  эффективной  зоны  скольжения,
независимо от трения о поверхность дороги.
















ABS



10:04-01



8

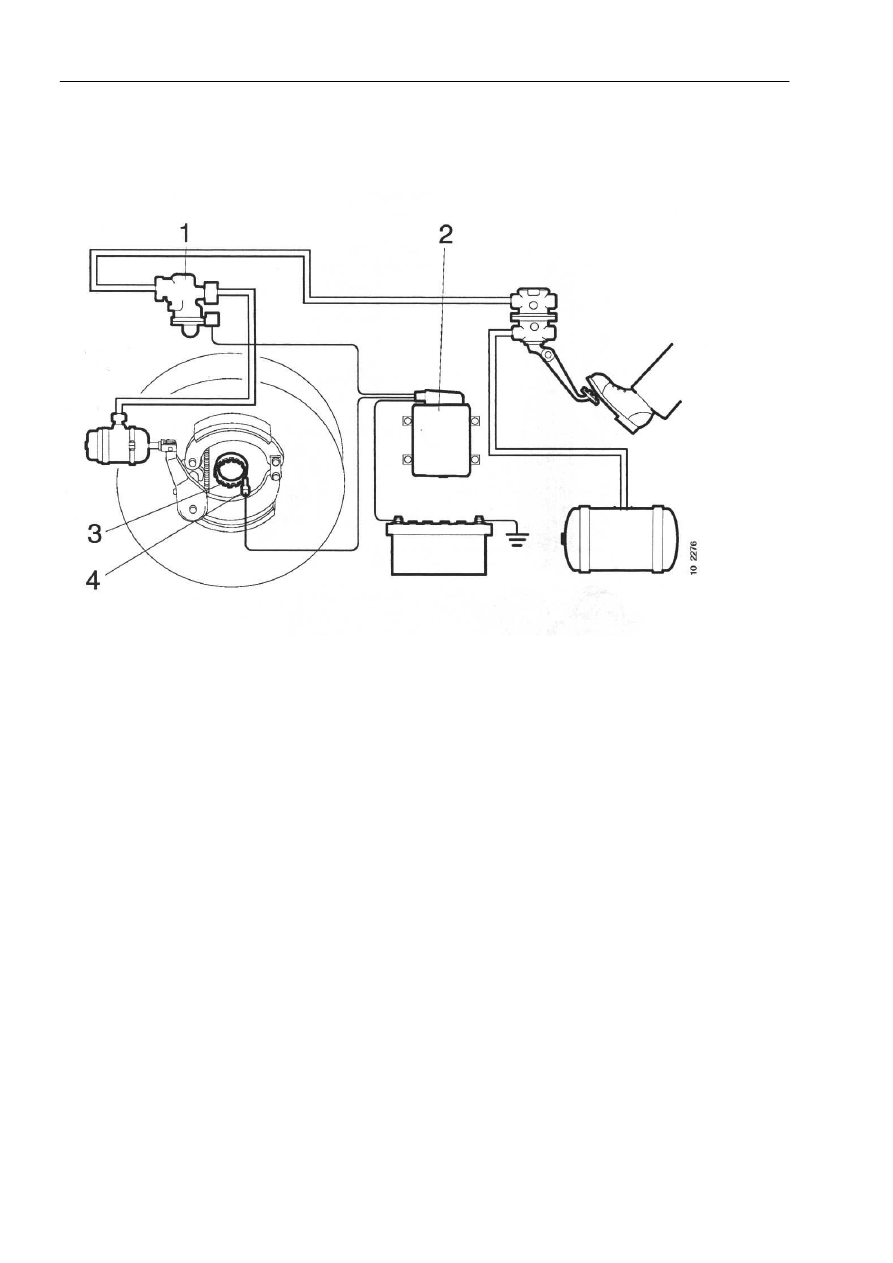

Антиблокировочная Тормозная Система ABS, ее
расположение и техническое описание






















Система имеет четыре основных компонента:

1

Регулирующий клапан Антиблокировочной Тормозной Системы: два передних и два задних
(4-

х контурная система).

2

Электронный блок управления, Антиблокировочная Тормозная Система.

3

Импульсное кольцо: два передних и два задних (4-х контурная система).

4

Сенсорные датчики колес: два передних и два задних (4-х контурная система).


Импульсное  кольцо  (3)  крепится  к  ступице  колеса.  Сенсорный  датчик  (4)  представляет  собой
электромагнитный  сенсор, который крепится к полуоси и определяет вращение колеса. Сигналы
от  них  поступают  на  электронный  блок  управления  (2).  В  блоке  управления  электроника
определяет тенденцию к блокировке каждого контролируемого колеса.

Если какое-либо из колес имеет тенденцию к блокировке, из блока управления посылается сигнал
на  регулирующий  клапан  (1).  Регулирующий  клапан,  в  свою  очередь,  ослабляет  тормозное
давление  с  тем,  чтобы  свести  к  минимуму  блокировку  колеса.  Это  осуществляет  быстрое
разряжение тормоза.











ABS



10:04-01



9



Что происходит во время использования системы
управления (Антиблокировочная Тормозная Система)

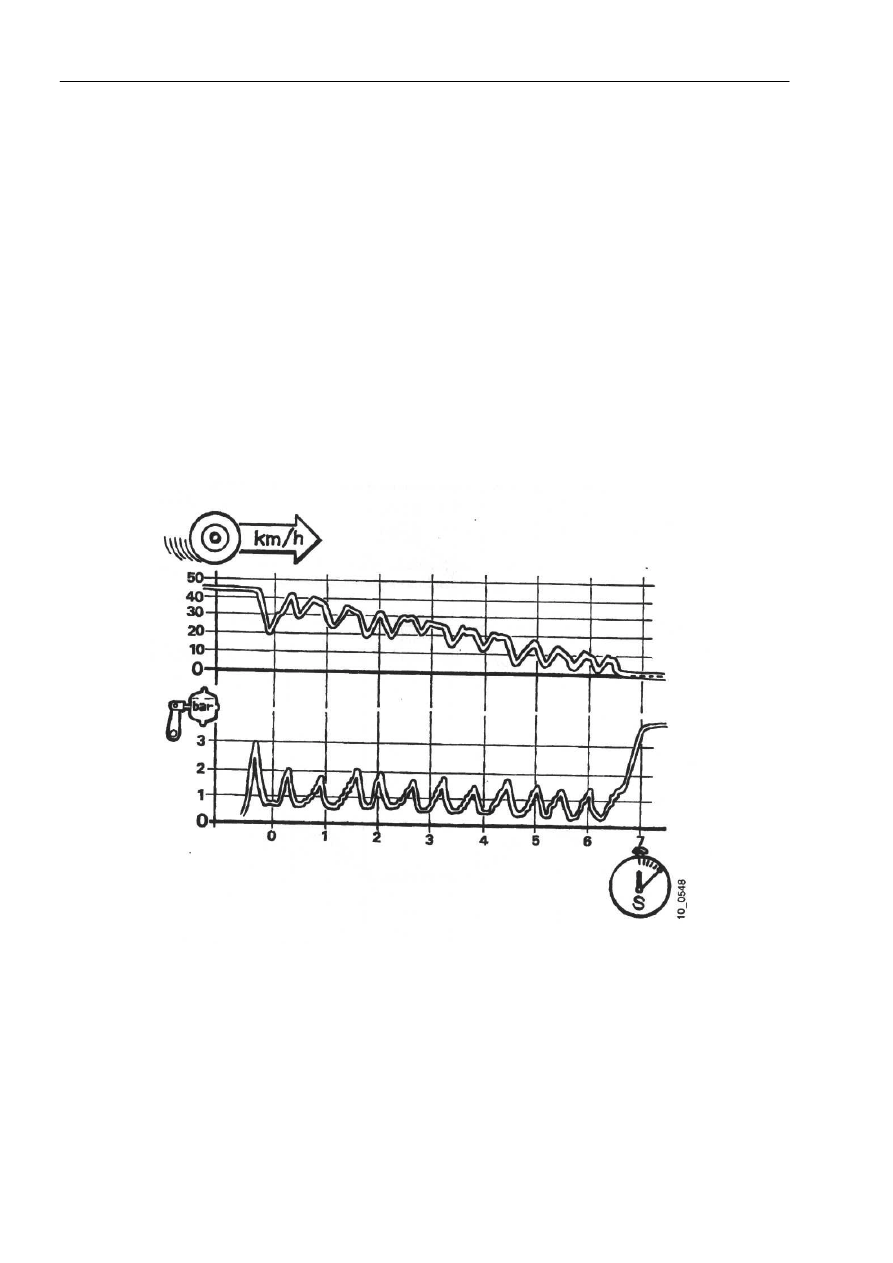

То,  что  происходит  при  полном  торможении  определенного  колеса  с  Антиблокировочной
Тормозной  Системой,  можно  увидеть  на  нижеприведенной  иллюстрации.  В  этом  случае,
поверхность дороги имеет низкий коэффициент трения (например, лед).

На  иллюстрации  показано  изменение  скорости  для  конкретного  колеса,  так  как  тормозное
давление  контролируется  в  Антиблокировочной  Тормозной  Системе  во  избежание  блокировки
колеса.

На  иллюстрации  можно  увидеть,  что  время,  необходимое  для  понижения  или  повышения
давления,  составляет  менее  1  секунды.  Данный  процесс,  называемый  циклом  контроля,
происходит  2-3  раза  в  секунду  во  время  полного  торможения,  в  зависимости  от  скорости  и
поверхности дороги. Полный цикл контроля подробно описывается на следующей странице.
