Тормозная система грузовиков Scania. Руководство - часть 87

Этап испытания 11А



10:03-01

Этап  испытания  11а,  испытание  клапана  контроля  нагрузки  контура  задней  части,
пневматическая подвеска

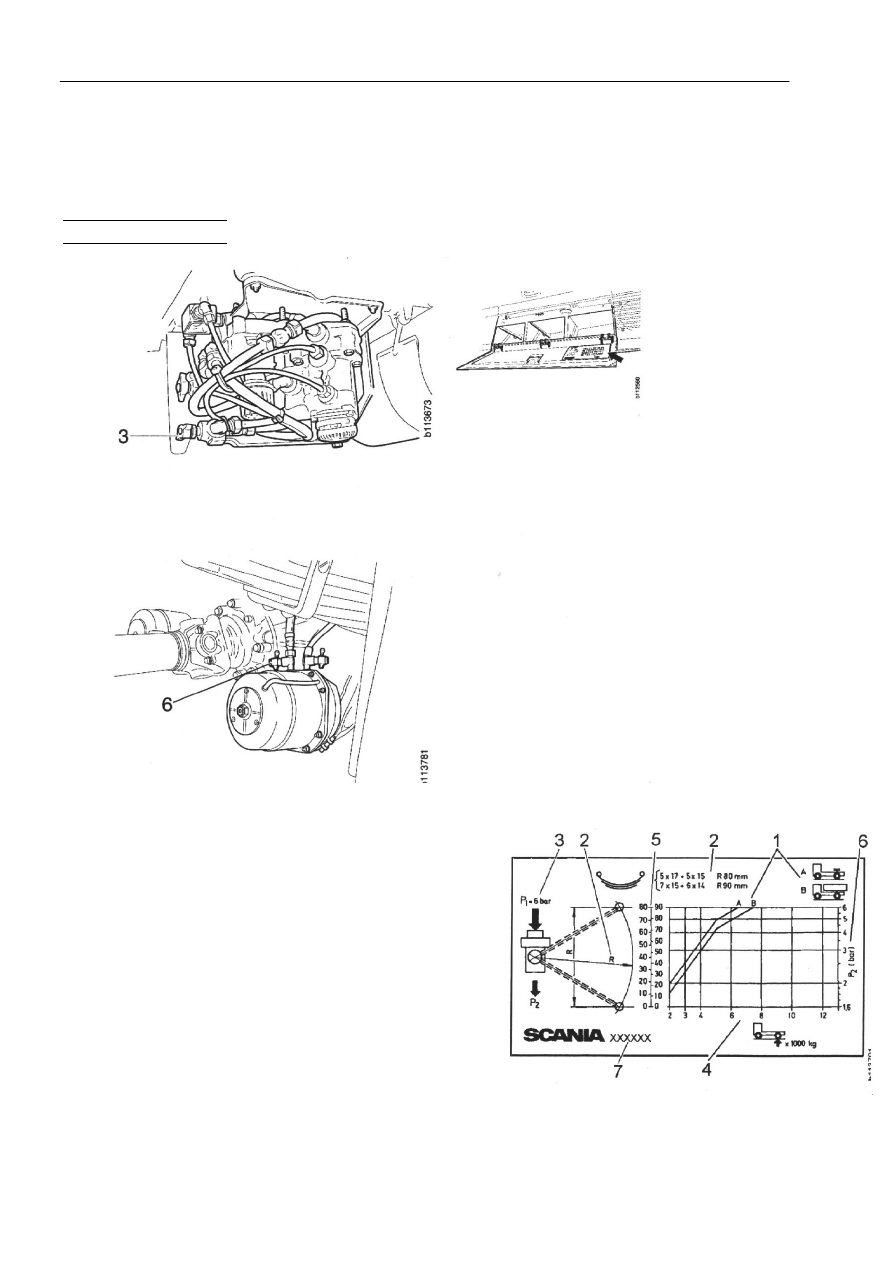

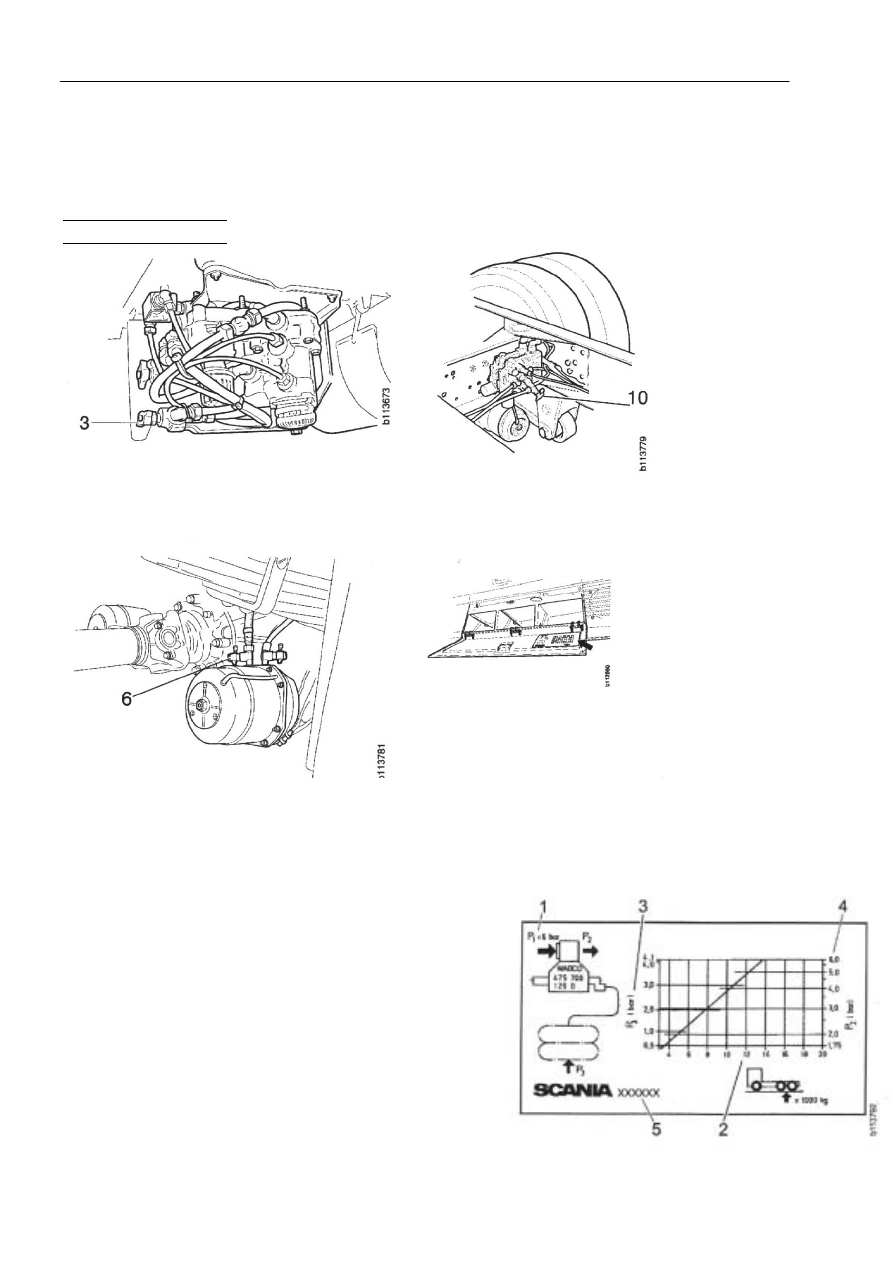

Оборудование/Манометры

2,5 бар            15 бар

   2 st.               1st.















Испытательное соединение 3



Испытательное соединение 10














Испытательное соединение 6





Расположение номограммы для















клапана контроля нагрузки




Пример номограммы
1  Входящее давление Р1 должно составлять 6.0 бар.
2  Нагрузка заднего моста / тележки х 1000 кг.
3  Давление воздуха Р3 в задних баллонах.
4  Выходящее давление Р2.
5  Номер части номограммы.
Выходящее  давление  Р2  может  считываться  при
особой  нагрузке  2  заднего  моста  /  тележки  и  по
величине давления воздуха в задних баллонах Р3.

Номограмма

для

клапана

контроля

нагрузки

располагается  на  внутренней  стороне  двери  за
пассажирским сиденьем.


Этап испытания 11А



10:03-01


Метод испытания

Испытательн
ое соединение
(бар)
           6

Причина

неисправности

/

действие

-

Подсоединить  манометры  2.5  бар  к
испытательным  соединениям  6  и  10,
манометр  15  бар  к  испытательному
соединению 3.

-

Создать  соответствующее  давление  в
баллоне  через  блок  управления.  Когда
возрастет  давление  в  баллоне,  отсоединить
манометр.

1.0 бар для 4x2s, 4x4s
0.5 бар для остальных
-

Нажать  педаль  тормоза,  пока  манометр  на
испытательном соединении 3 не покажет 6.0
бар.

-

Снять

показания

манометра

на

испытательном  соединении  6.  Записать
показания.


Проверка тормозного давления
-

Создать  соответствующее  давление  в
баллоне  через  блок  управления.  Когда
возрастет  давление  в  баллоне,  отсоединить
манометр.

Минимум 1.5 бар для 4x2s, 4x4s
Минимум 0.8 бар для остальных
-

Нажать  педаль  тормоза,  пока  манометр  на
испытательном соединении 3 не покажет 6.0
бар.

-

Снять

показания

манометра

на

испытательном  соединении  6.  Записать
показания.


Проверка  тормозного  защитного  клапана
(79)
-

Откачать

заднюю

пневматическую

подвеску.

-

Нажать  педаль  тормоза,  пока  манометр  на
испытательном соединении 3 не покажет 6.0
бар.














1.6-1.9

















5.8.-6.1




Изменить  давление  в  баллоне
через  блок  управления,  если  оно
слишком  высокое  или  низкое.
Если  давление  в  баллоне  не
достигается

таким

способом,

создать нагрузку для автомобиля.


Информацию

по

регулировке

клапана

контроля

нагрузки

смотри  основная  группа  10,
«Контуры  передней  и  задней
части». Приборы и оборудование.








Информацию

по

регулировке

клапана

контроля

нагрузки

смотри  основная  группа  10,
«Контуры  передней  и  задней
части». Приборы и оборудование.


Сбой  в  тормозном  защитном
клапане.








Этап испытания 11В



10:03-01

Этап  испытания  11b,  испытание  клапана  контроля  нагрузки  контура  задней  части,
рессорная подвеска

Оборудование/Манометры

2,5 бар            15 бар

                        2 st.















Расположение номограммы для











клапана контроля нагрузки

Испытательное соединение 3



















Испытательное соединение 6

Пример номограммы
1   Тип

автомобиля  определяет,  какая  линия

используется для считки.
Линия  А  предназначена  для  тягачей,  линия  В  - для
грузовых автомобилей.

2  Длина  рычага  R  определяется  конфигурацией

пружины.

3  Входящее  давление  Р1  от  клапана  основного

тормоза должна составлять 6.0 бар.

4  Нагрузка заднего моста / тележки х 1000 кг.
5  При  определенной  нагрузке  заднего  моста  /

тележки,  линия  А  или  В  и  длина  рычага
определяются,  исходя  из  длины  рычага  выше
положения  ноля  и  выходящего  давления  Р2  (6).
Наивысшее число соответствующей колонки дает
длину рычага.

6  Выходящее давление Р2.
7  Номер части номограммы.

Этап испытания 11В



10:03-01


Метод испытания

Испытательное
соединение (бар)
      3                6

Неисправность / действие

-

Подключить  манометры  к  испытательным
соединениям 3 и 6.

-

Снять  механизм  рычага  клапана  контроля
нагрузки.  Клапан  остается  в  максимальном
положении, никакой редукции.

-

Нажать  педаль  тормоза,  пока  манометр  на
испытательном соединении 3 не покажет 6.0
бар.

-

Снять

показания

манометра

на

испытательном  соединении  6.  Записать
показания.

-

Снять показания вертикального хода рычага
(R)  между  максимальным  и  минимальным
положением на номограмме в кабине.

-

Ограничить

рычаг

на

середине

вертикального хода (R/2).

-

Нажать  педаль  тормоза,  пока  манометр  на
испытательном соединении 3 не покажет 6.0
бар.

-

Снять

показания

манометра

на

испытательном  соединении  6.  Записать
показания.

-

Ограничить  в  минимальном  положении
вертикального

хода

(максимальное

положение  – R),  как  показано  на
номограмме,

но

не

минимальное

положение клапана.

-

Нажать  педаль  тормоза,  пока  манометр  на
испытательном соединении 3 не покажет 6.0
бар.

-

Снять

показания

манометра

на

испытательном  соединении  6.  Записать
показания.

-

Установить  механизм  рычага  клапана
контроля нагрузки.






6.0








6.0








6.0












5.8-6.0










2.7-2.9








1.5-1.7







Если

манометр

на

испытательном соединении 6
показывает  менее  5.8  бар,
значит,  поломка  в  клапане
контроля нагрузки.




Если

манометр

на

испытательном соединении 6
показывает менее 2.7 бар или
более

2.9

бар,

значит,

поломка  в  клапане  контроля
нагрузки.

Если

манометр

на

испытательном соединении 6
показывает менее 1.5 бар или
более

1.7

бар,

значит,

поломка  в  клапане  контроля
нагрузки.
