Тормозная система грузовиков Scania. Руководство - часть 88

Этап испытания 11В



10:03-01

Метод испытания

Испытательное
соединение (бар)
        3                 6

Неисправность / действие

Проверка настройки
-

Проверить  длину  рычага,  как  показано  на
номограмме.

-

Для  снятия  показаний  с  номограммы,
автомобиль  должен  загружаться,  пока  не
будет  достигнута  желаемая  нагрузка  на
задний мост / тележку.

-

Подсоединить манометры к испытательным
соединениям 3 и 6.

-

Нажать  педаль  тормоза,  пока  манометр  на
испытательном  соединении  3  не  покажет
6.0 бар.

-

Снять

показания

манометра

на

испытательном  соединении  6.  Записать
показания.
Сравнить показания с номограммой.











Если  показания  отличаются
более  чем  на  +/-  10%  от
номограммы,

следует

отрегулировать  систему  связи
между  приводным  валом  и
клапаном.  Информацию  по
регулировке  системы  связи
смотри  в  основной группе 10,
раздел  «Контуры  передней  и
задней

части».Приборы

и

оборудование.


































Этап испытания 11В



10:03-01



























Этап испытания 12



10:03-01

Этап  испытания  12,  испытание  вентиляционной  характеристики  клапана  управления
трейлера

Оборудование/Манометры

2,5 бар            15 бар

                        1 st.














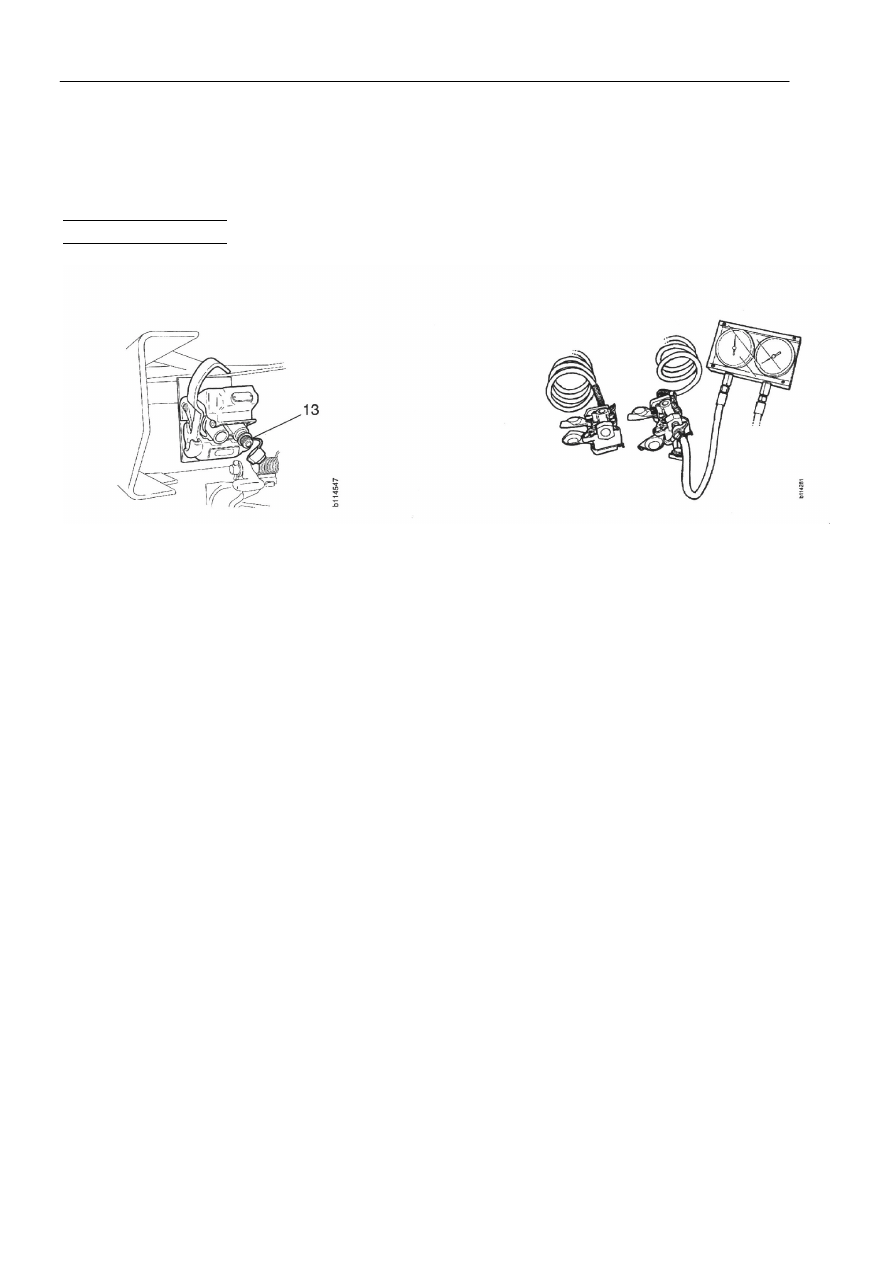

Испытательное соединение 13 с инструментами,



Пример для испытательного

изготавливаемыми для специального применения                       соединения 13 и инструментов
для автомобилей с муфтой Duo-Matic                                         специального применения,


















изготавливаемых для



















автомобилей с муфтой ISO

























Этап испытания 12



10:03-01


Метод испытания

Испытательно
е соединение
(бар)
        13

Причина

неисправности

/

действие

-

Собрать  инструмент  согласно  описанию  в
разделе  «Инструменты,  изготавливаемые
для специального применения».

-

Установить колодки спереди и сзади колес.

-

Снять стояночный тормоз.

-

Подсоединить  инструмент  и  манометр  к
испытательному соединению 13.

-

Заполнить  систему  воздухом.  Манометр
должен  показывать  полное  давление  в
линии нагнетания.

-

Быстро  нажать  педаль  тормоза  до  упора.
Давление  в  линии  нагнетания  должно
упасть до величины менее 1.5 бар максимум
через две секунды.










<1.5









Если  величина  неверная,  следует
заменить

клапан

управления

трейлера.
