Введение



10:02-08

3

Введение




















Предисловие

Буклет включает стандартное обозначение, используемое в системе сжатого воздуха грузовика.
Цифровые обозначения означают каналы в системе сжатого воздуха, а буквенные обозначения
означают трубопроводы в шасси грузовика.


Применение

Цель буквенно-цифровой системы -  сделать возможным обозначение, маркировку и
идентификацию деталей системы сжатого воздуха и трубопроводов между различными
соединениями  во избежание неправильного монтажа,  для облегчения обслуживания и
диагностики неисправностей для персонала, обслуживающего данный рынок машин.

Каждое буквенное обозначение - единственное для  определенного трубопровода между двумя его
точками,  независимо от длинны и размера поперечного сечения.
Это означает, что несколько трубопроводов (деталей) могут иметь то же  обозначение, при
условии, что они идут между теми же точками соединений в автомобилях с различной колесной
базой.


Система обозначений

Первая цифра/буква в обозначении всегда относится к определенной подсистеме. Остальные
цифры/буквы пишутся в строгом цифровом/алфавитном порядке, делая обозначение разным.









Введение



10:02-08

4

Маркировка каналов, тормозных деталей


0

  Впускной, компрессор

1

   Давление в

1  1

Давление в, распознавание составных впусков



1  2

Давление в, распознавание составных впусков




2







Давление из

2  1

Давление из, распознавание составных выпусков





2  2

Давление из, распознавание составных выпусков





2  3

Давление из, распознавание составных выпусков





2  4

Давление из, распознавание составных выпусков






3







Вентиляция


4

Рабочее давление(контролируемое давление)/контрольный сигнал

4  1      Рабочее давление, распознавание составных рабочих каналов
4  2      Рабочее давление, распознавание составных рабочих каналов
4  3      Рабочее давление, распознавание составных рабочих каналов

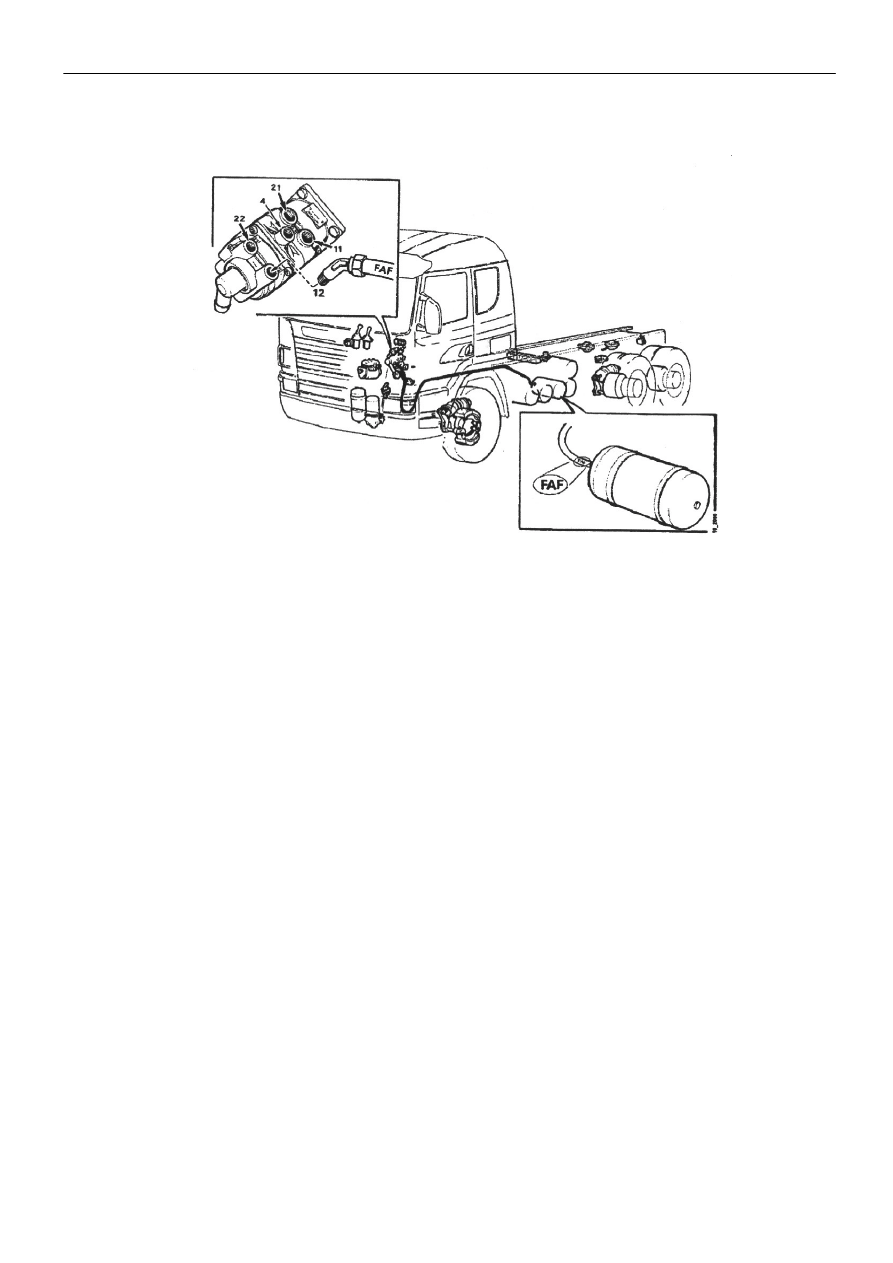

Маркировочные коды на трубопроводах сжатого воздуха


М=Контур подачи
F=Рабочий тормоз, передний контур
B=Рабочий тормоз, задний контур
P=Контур стояночного тормоза
S=Тормозной контур прицепа
X=Необязательное оборудование

Маркировочные коды для систем ниже не имеются в наличии во время выхода этого буклета в
печать.
V=Управление коробкой передач
K=Сервопривод сцепления
L=Пневматическая подвеска













Введение



10:02-08

5

Соединительные узлы


Соединительные узлы используются для соединения трубопроводов сжатого воздуха в разных
участках автомобиля. На представленных ниже  рисунках показано, как могут выглядеть
соединительные узлы.

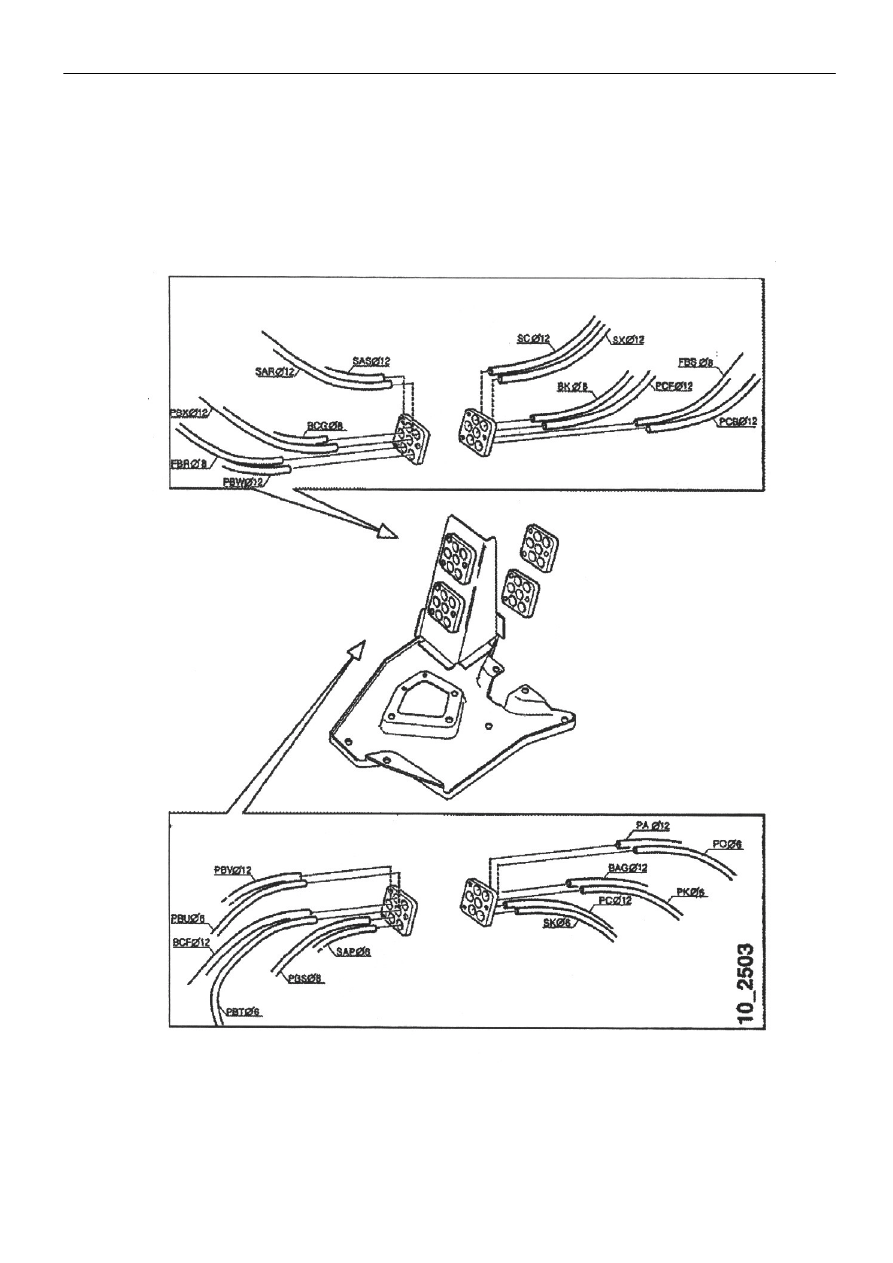

Соединительный узел для центрального узла клапанов






Введение



10:02-08

6

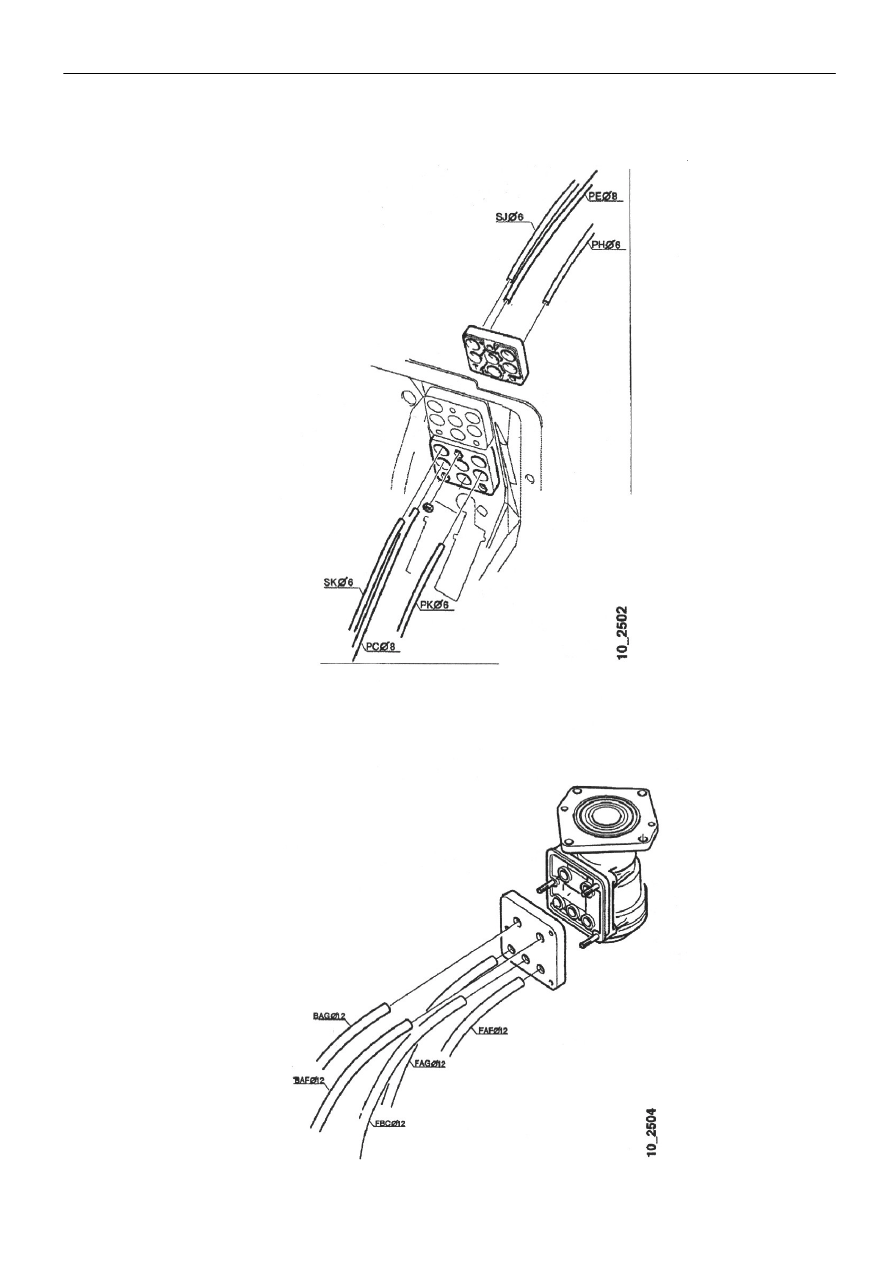

Соединительный узел в кабине
























Соединительный узел для клапана рабочего тормоза
