Тормозная система грузовиков Scania. Руководство - часть 64
Техническое описание и ремонт
10:02-07
10

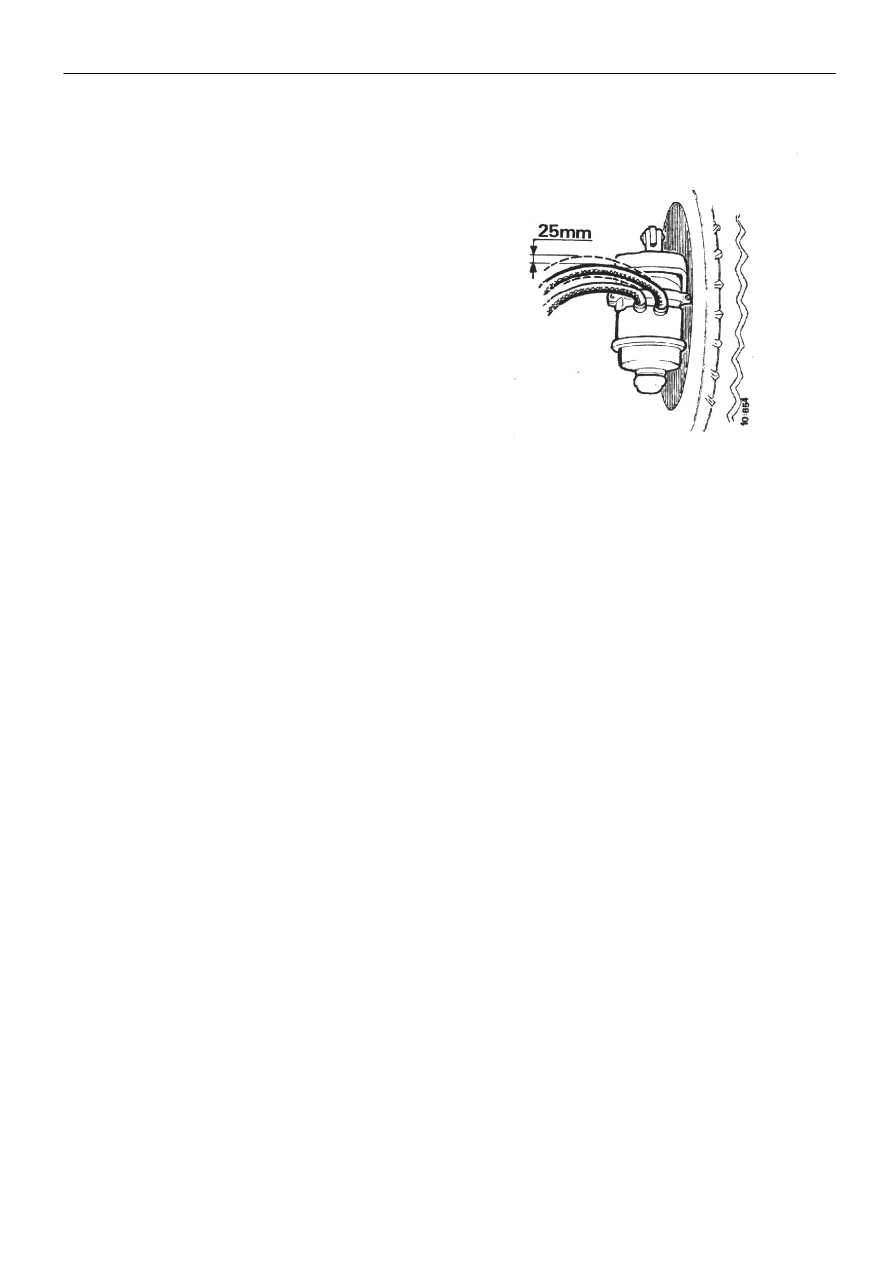

Соединения для стальной трубки
ВНИМАНИЕ! Компрессионное кольцо и гайка не
должны использоваться для стальных трубок.

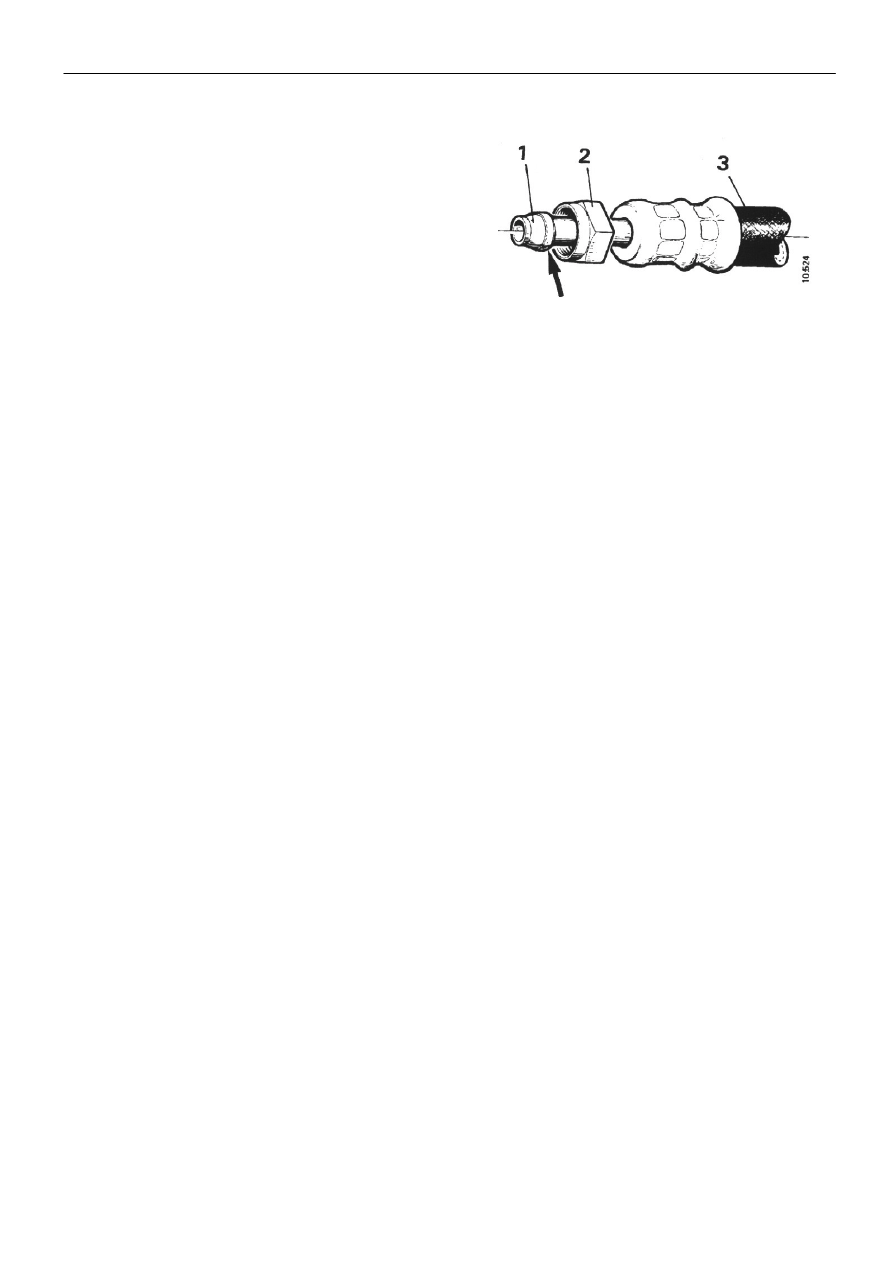

Поверните компрессионное кольцо 1 своим буртиком
к гайке 2.Смотрите рисунок.
Смажьте задний край компрессионного кольца
против гайки (указано стрелкой на рисунке) и резьбу
соединительной муфты.
1 Компрессионное кольцо
2 Соединительная гайка
3 Обжимной шланг
Моменты затяжек
Затягивайте гайку 2 с моментом затяжки данным в таблице.
Диаметр трубки
Моменты затяжек
6мм
20нм
8мм
30нм
10мм
40нм
12мм
50нм
16мм
60нм
Данные моменты затяжек соответствуют самой сильной
затяжке гайки
рукой и потом еще на 1 1/2, используя гаечный ключ.(1
1/4 поворота для 16мм трубки). Используйте держатель.
Замените соединительную муфту, если гайку
невозможно затянуть рукой.

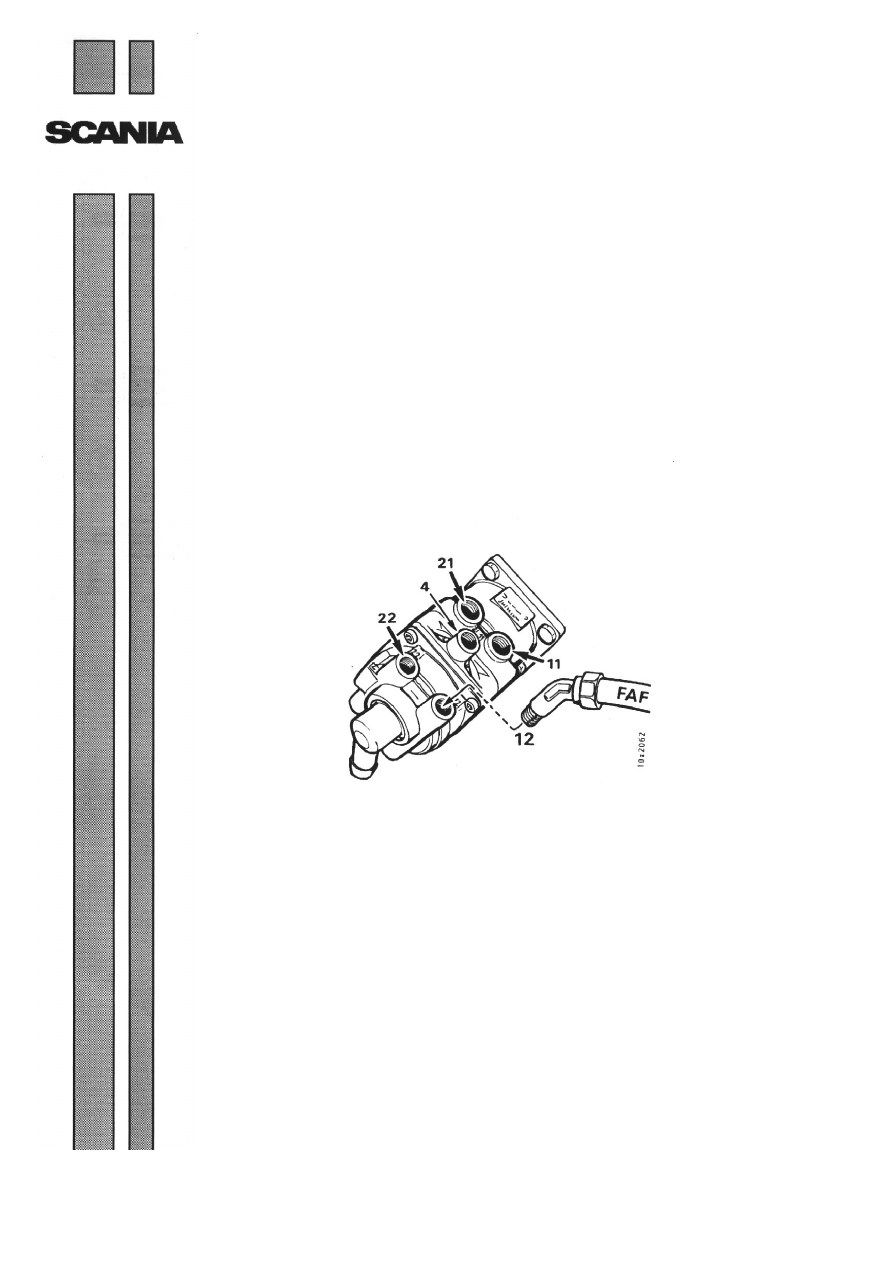

N.B. При затягивании соединений на литой
соединительной муфте важно не поворачивать
соединительную муфту. Если соединительная муфта
поворачивается, затвердевший уплотнительный состав
в литой резьбе может расколоться и вызвать утечку.
