Тормозная система грузовиков Scania. Руководство - часть 63

Техническое описание и ремонт



10:02-07

6

Гайка соединительной муфты и компрессионное кольцо

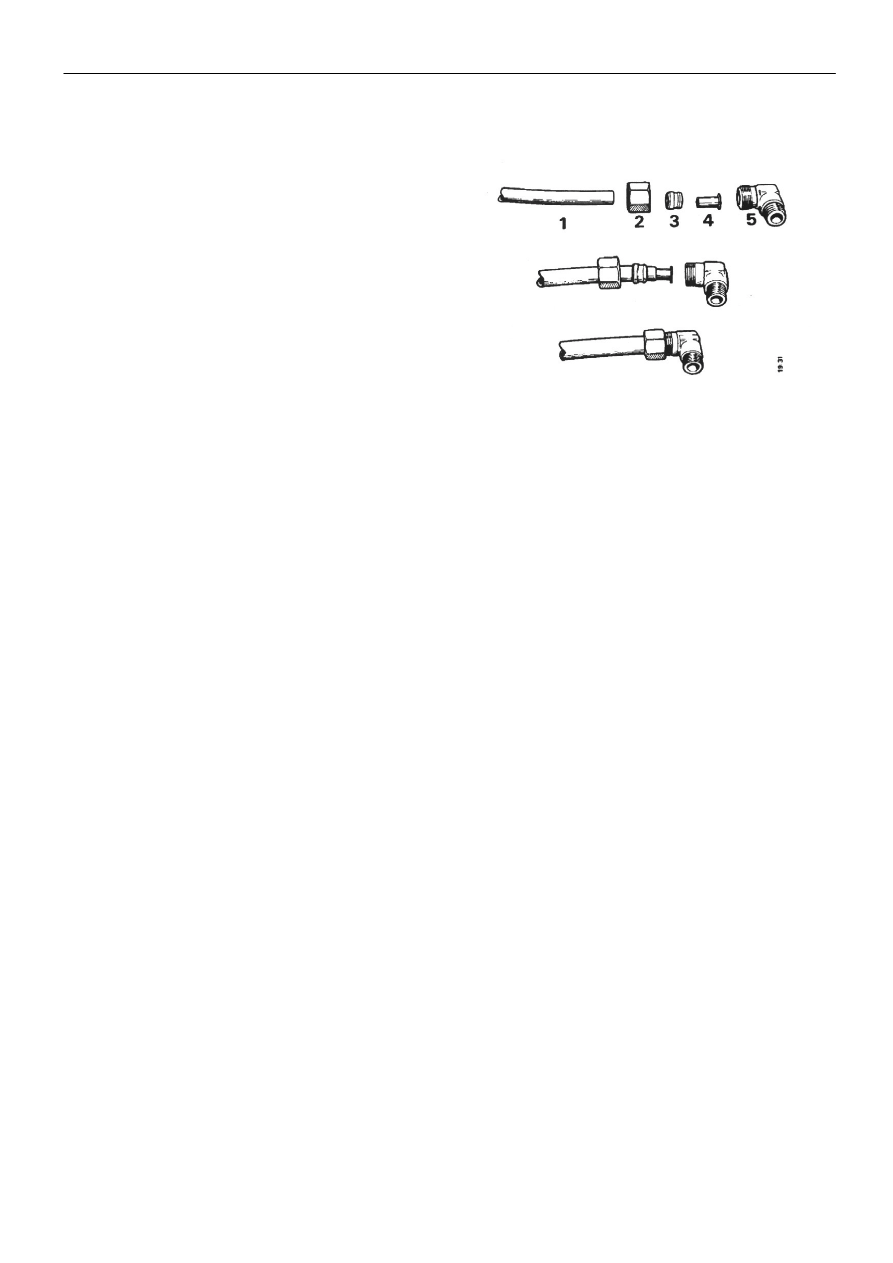

Пластиковые трубки 1 соединяются с вправленной
втулкой 4 компрессионным кольцом 3 и гайкой
соединительной муфты 2 из латуни, которая
соединяется с соединительной муфтой на детали.










1 Трубка
2 Гайка соединительной муфты
3 Компрессионное кольцо
4 Вправленная втулка
5 Соединительная муфта



Моменты затяжек
Затяните гайку 2 с моментом затяжки, данным в таблице













Моменты затяжек

Диаметр трубки

Со  стальным компрессионным С латунным компрессионным









кольцом







кольцом

6 мм



10нм









-

8мм



20нм









-

12мм



   -









        20нм

16мм



   -









        40нм



Данные моменты затяжек соответствуют сильной  затяжке гайки
рукой и потом еще на 1 1/2, используя гаечный ключ.

ВНИМАНИЕ! Гайку с предварительно установленным компрессионным кольцом следует
затягивать на 3/4 оборота, используя гаечный ключ. Тот же способ  применяется при сборке
креплений, которые прежде были разобраны.












Техническое описание и ремонт



10:02-07

7

Замена пластиковой трубки  в узле креплений

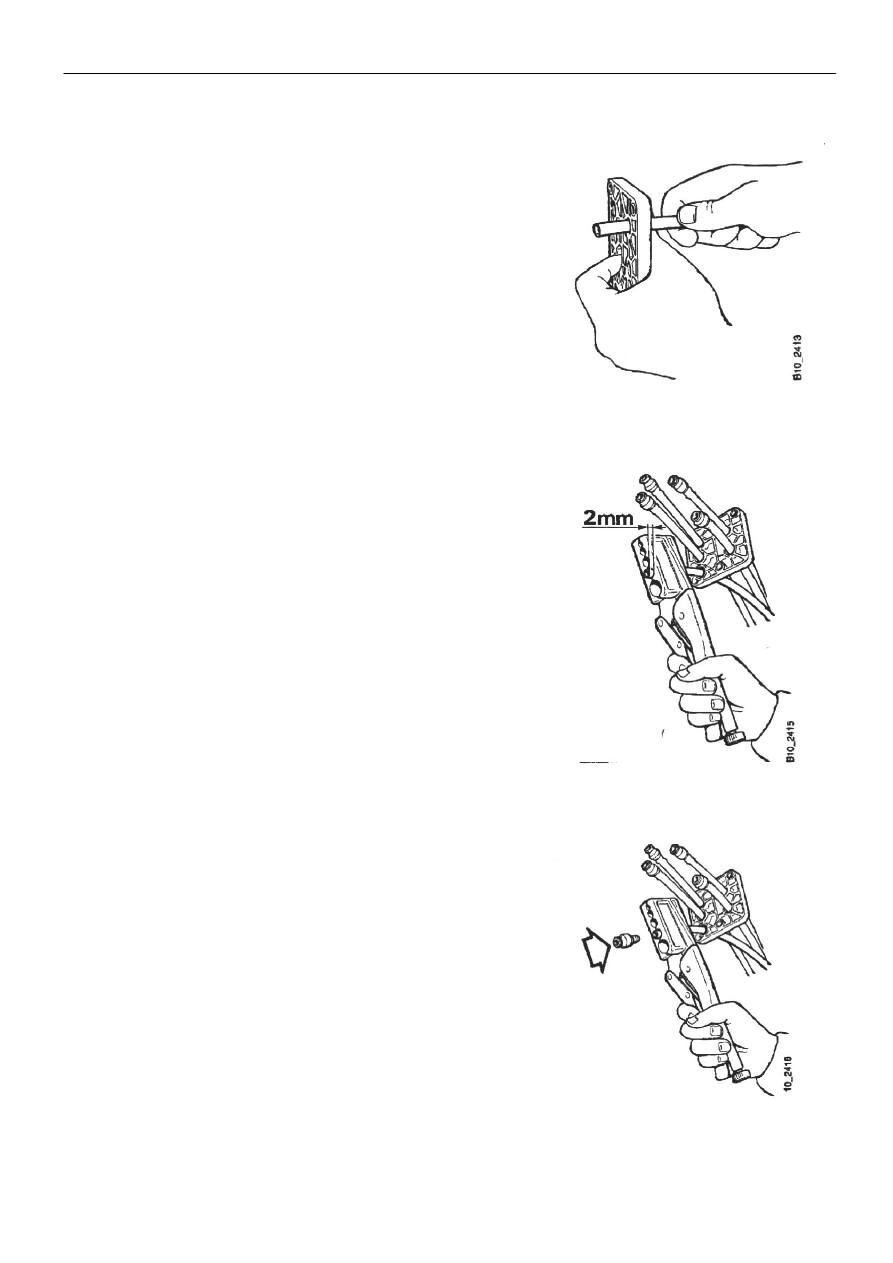

1   Разрежьте трубку, используя режущий инструмент

587258.Пропустите трубку через узел крепления.
















2   Держите трубку, используя плоскогубцы 587 956.


Трубка должна выступать  приблизительно на 2
мм.

















3   Установите соединительную муфту в трубку













Техническое описание и ремонт



10:02-07

8

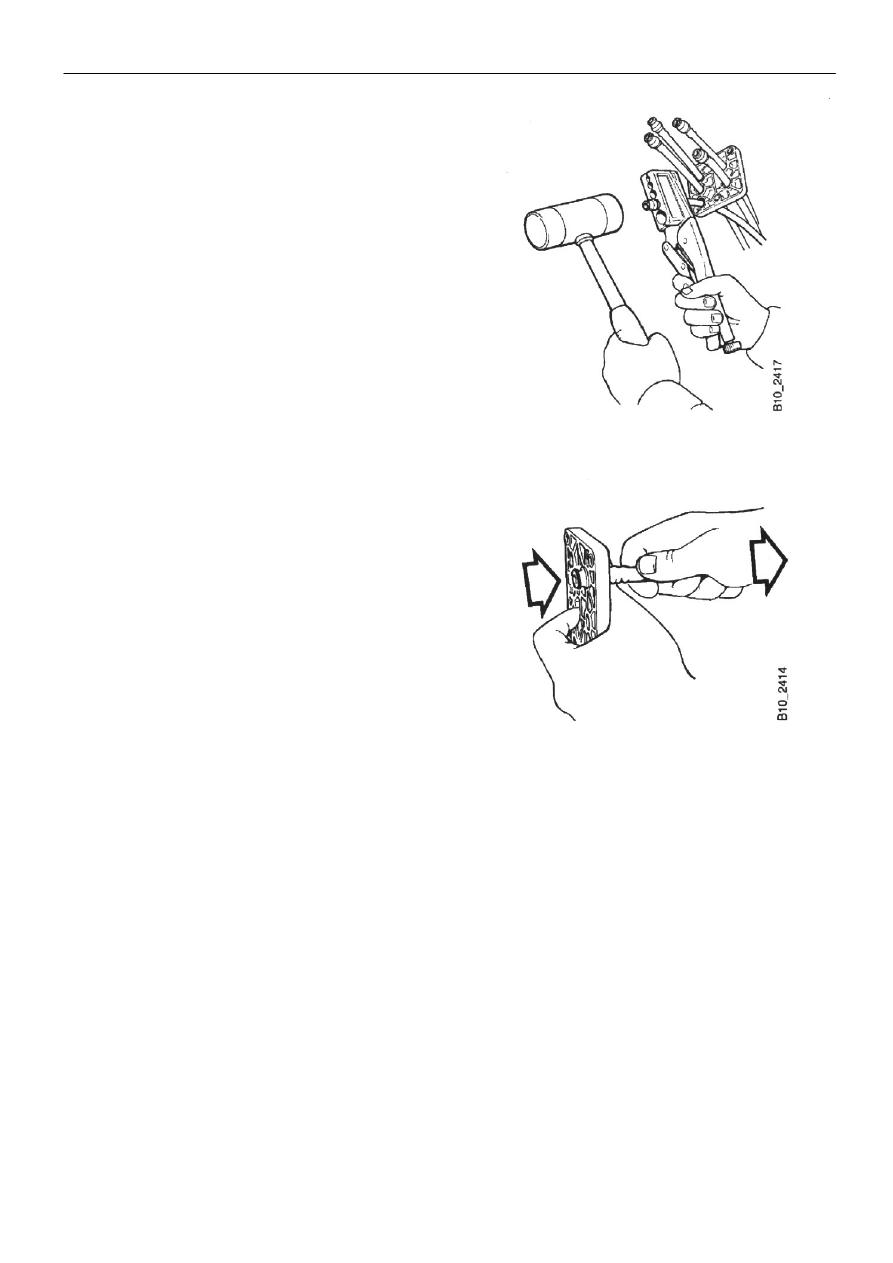

4   Вбейте соединительную муфту в трубку с

помощью пластмассового молотка. Не
используйте железный молоток.



















5   Тяните трубку вперед так, чтобы соединительная

муфта защелкнулась  и заняла  свое положение в
узле креплений.




Радиусы сгиба


ВНИМАНИЕ! Избегайте острых углов. Это может
вызвать переломы в трубопроводе, ограничивающие
поток сжатого воздуха.

Диаметр трубки





Минимальный внутренний радиус поворота

6мм











35мм

8мм











55мм

12мм











95мм

16мм














Техническое описание и ремонт



10:02-07

9



Замена быстро устанавливаемых креплений


ВНИМАНИЕ! Если трубку необходимо  отсоединить
от детали, выкрутите целое крепление от детали.
Пластиковую трубку невозможно вытащить из
крепления. Она просто проворачивается.
1   Разрежьте трубку

ВНИМАНИЕ! Трубку следует резать прямо, не
повреждая ее.

2   Выбросите полностью использованное крепление.

ВНИМАНИЕ! Быстро устанавливаемое крепление
нельзя использовать снова. Крепление -  деталь
одноразового использования, его нельзя разбирать.
Если оно используется снова, компрессионное кольцо
может повредить уплотнительное кольцо и  вызывать
утечку.

3   Установите новое быстро устанавливаемое

крепление.

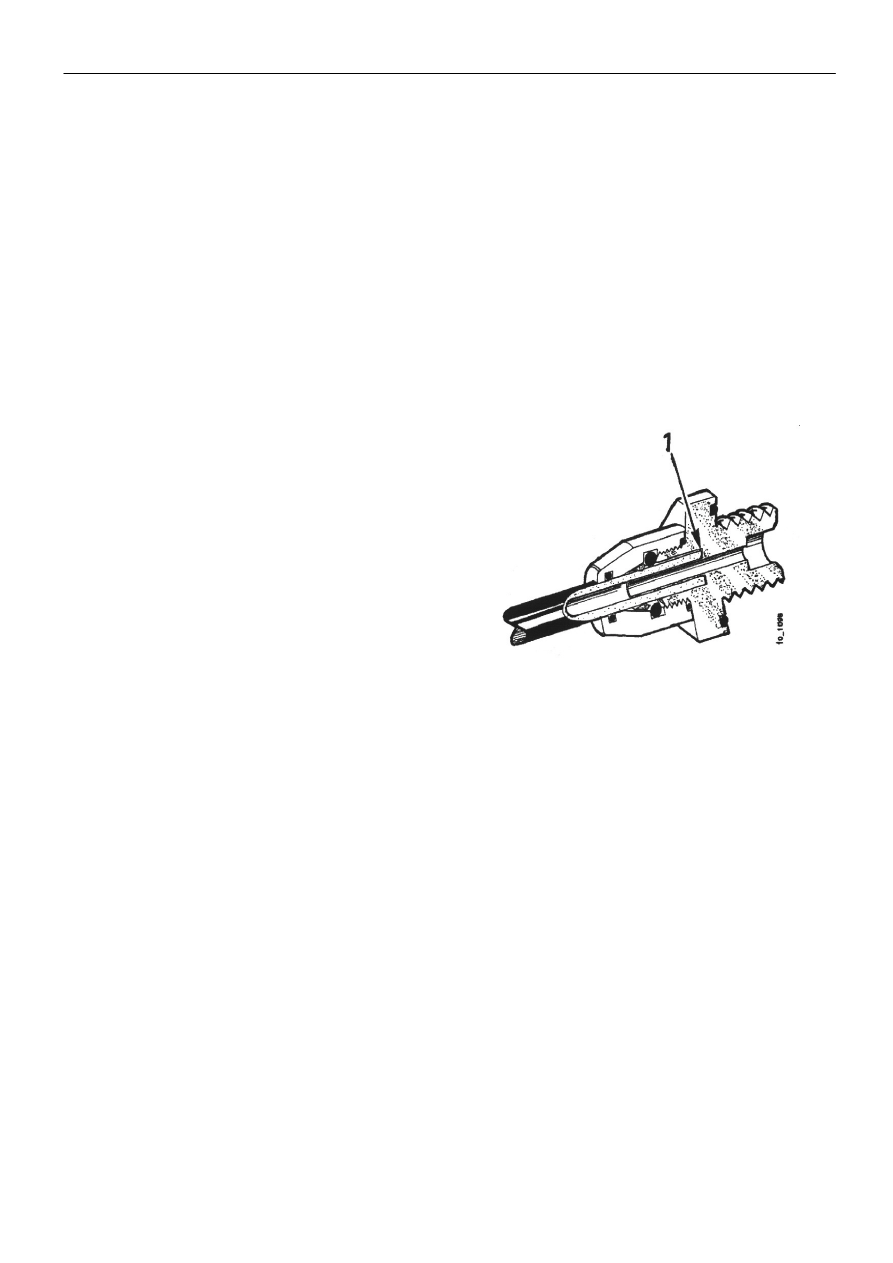

4   Вставьте трубку в крепление. Трубку следует

вдавить  достаточно далеко  -  ее конец  должен
быть  полностью вставлен в крепление(1 на
рисунке).



Быстро устанавливаемое крепление
