Тормозные барабаны



10:02-06

69

Установка

1   Установите тормозной барабан.
2   Установите колесо и затяните смазанные гайки до

600нм.Используйте гаечный ключ с ограничением
по крутящему моменту или ручной гайковерт с
втулкой ограничения крутящего момента 98661.

3   Установите регулятор зазора согласно описанию,

данному в  разделах, включающих регуляторы
зазора с ручной или автоматической регулировкой.












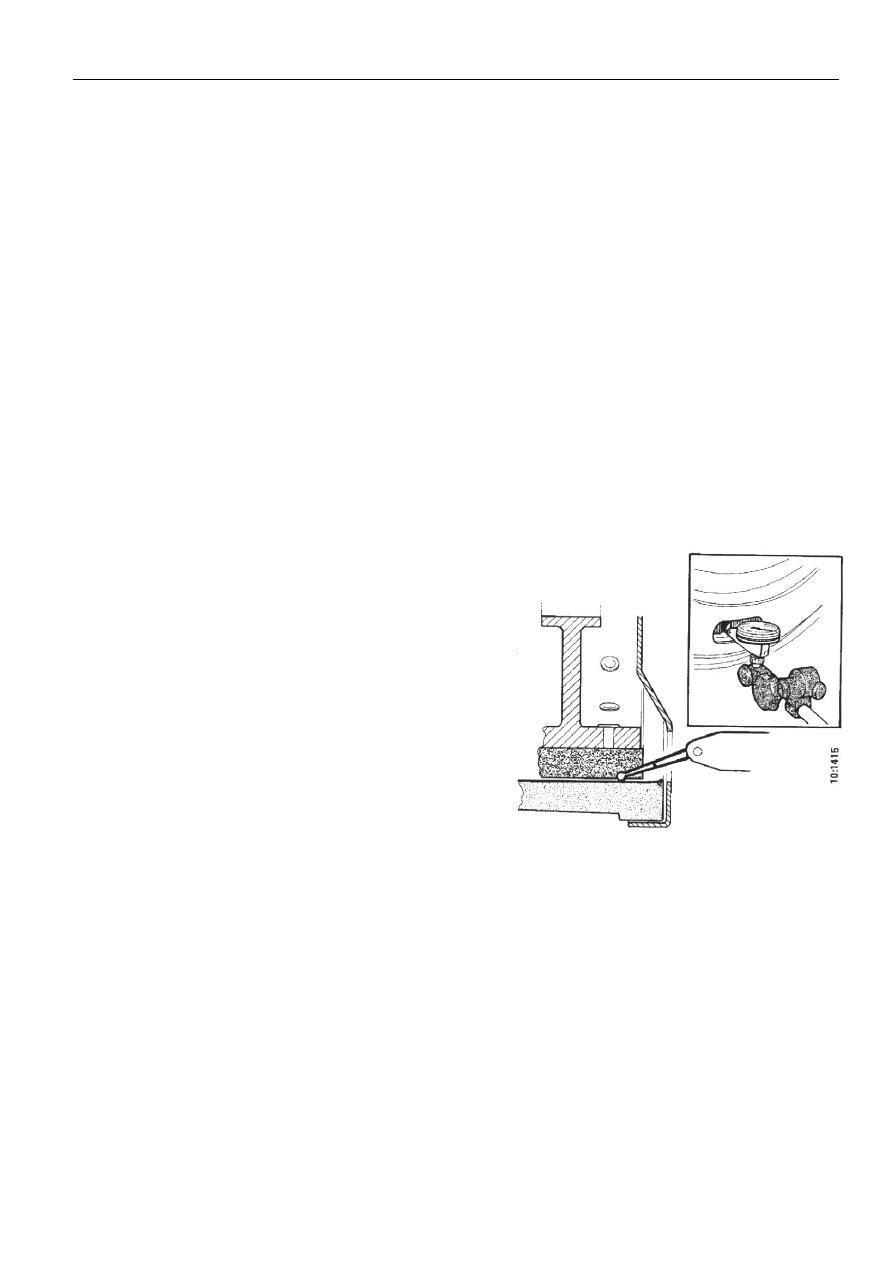

Проверка тормозного барабана на ступице

1   Снимите одну из проверочных крышек и

установите шкальный индикатор в магнитную
ножку.


ВНИМАНИЕ! Необходимо отрезать часть тормозной
накладки так, чтобы щуп шкального манометра мог
достичь фрикционной поверхности на тормозном
барабане. Доступ к накладке возможен  через
проверочную крышку щитка тормоза.




















Тормозные барабаны



10:02-06

70

1   Пометьте болты колеса 1,2 и т.д.
2   Установите щуп шкального манометра к

фрикционной поверхности и вращайте барабан.
Снимите показания на болтах (10 точках) и
запишите показания.


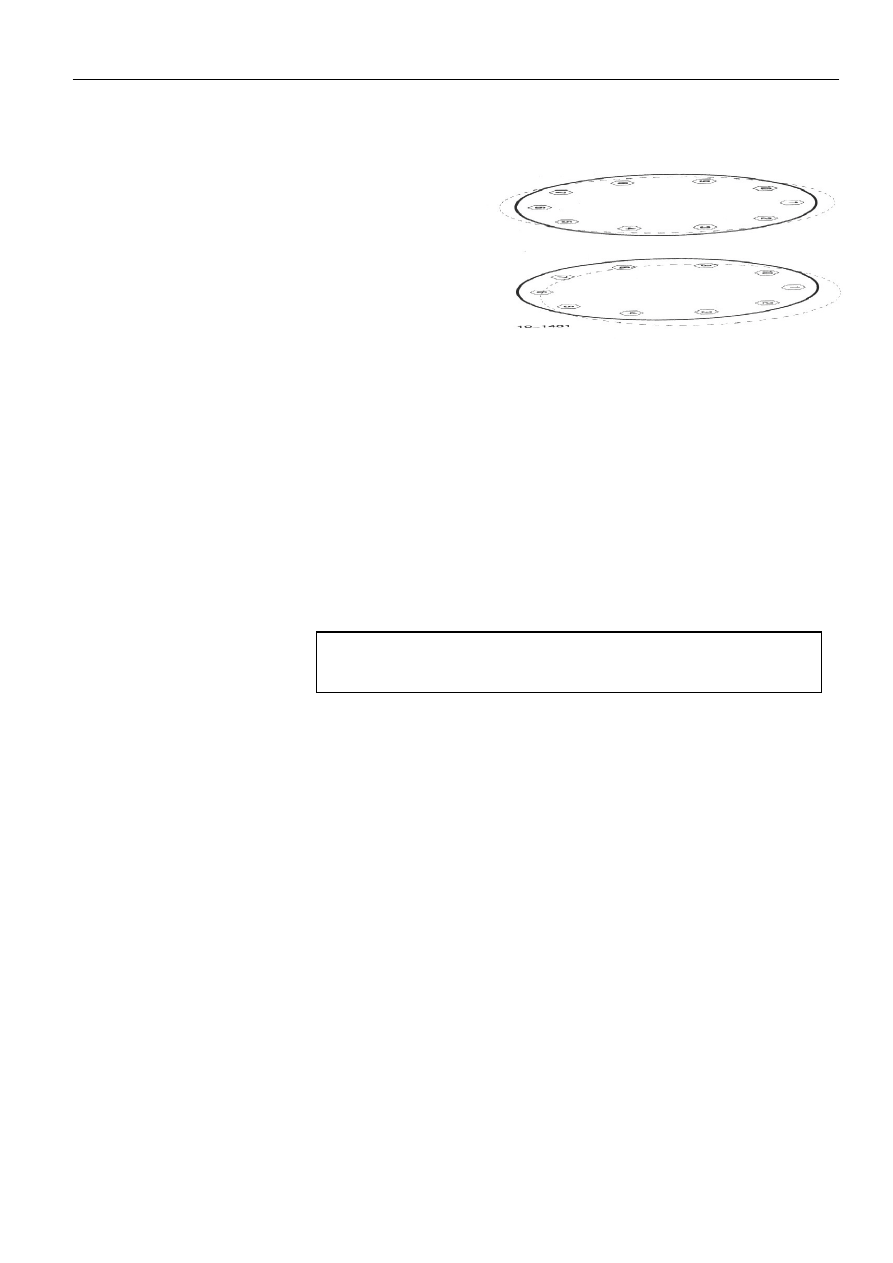

Существует разница между овальностью и
радиальным биением.

Проблема решается с помощью  чертежа формы
барабана после измерений.


Овальность

Радиальное биение


3   Сравните показания с допустимыми

отклонениями в таблице справа.


Если овальность или радиальное биение превышают
допустимые значения, неисправность или в ступице,
или в тормозном барабане, или в  колесе.

4   Пометьте колесо против тормозного барабана так,

чтобы колесо можно было установить обратно в
то же самое положение по отношению к барабану.








Т

Тормозные барабаны, допустимые отклонения























Максимальная допустимая овальность



0.12мм

Максимально допустимое радиальное биение

0.20мм

Тормозные барабаны



10:02-06

71

1   Снимите колесо. Используйте подъемник колеса

587 121

2   Установите барабан снова, используя две

колесные гайки (напротив друг друга), чтобы
барабан  был в своем положении при измерении.

3   Снова измерьте овальность и биение в барабане со

снятым колесом.


Таким образом, вы сможете определить колесо,
которое вызывало отклонение от округлости барабана
во время последней серии измерений.

4   Сравните показания с допустимыми

отклонениями в таблице справа.


Если овальность или радиальное биение превышают
допустимые значения после  снятия колеса,
неисправность или в ступице, или в тормозном
барабане.

При проверке тормозного барабана, который был
снят, применяются также другие значения. Смотрите
“Технические характеристики” в конце этого буклета.






Тормозные барабаны, допустимые отклонения



Обработка тормозного барабана

Значения для обработки можно найти в “Технических
характеристиках” в конце этого буклета.

При наличии скрежета во время обработки на
токарном станке  больших и глубоких затвердевших
участков тормозной барабан следует отшлифовать,
чтобы  фрикционная поверхность была  гладкой.











Максимальная допустимая овальность



0.12мм

Максимально допустимое радиальное биение

0.20мм

Технические характеристики



10:02-06

72

Спецификации


Камера рабочего тормоза
Болт для зажима















10-12мм


Тормозная камера с пружинным энергоаккумулятором
Болт для зажима















10-12мм


Автоматический регулятор зазора
Макс. диаметр отверстия червячной шестерни (предел износа)

62.2мм

Осевой зазор для ходового винта







0.15-0.60мм

Минимальная высота зуба в конусной втулке





0.08мм

Предварительная нагрузка в цилиндрической
винтовой пружине











           3530-3730н

Винт крышки















50нм


Тормозные барабаны
Диаметр, номинальный













412.75мм

Диаметр для накладки с увеличенным размером





417мм

Максимальный размер при обработке









419мм

Предел для отбраковки













421мм

Качество поверхности при обработке

    Ra

2.5

Максимальное радиальное биение(овальность):
барабан снят















0.1мм

на грузовике

        0.25

Диаметр направляющей











           375-375.08мм

Отверстия для колесных болтов









23.5мм

Количество отверстий для колесных болтов







10

Диаметр, окружность болта











335мм


Тормозные накладки
Толщина, стандартная













19мм

Толщина, увеличенная













21мм

Минимальная толщина(предел износа):
Стандартная накладка
(диаметр барабана до 417 мм)











8мм

Накладка с увеличенным размером









10мм
