Тормозная система грузовиков Scania. Руководство - часть 46

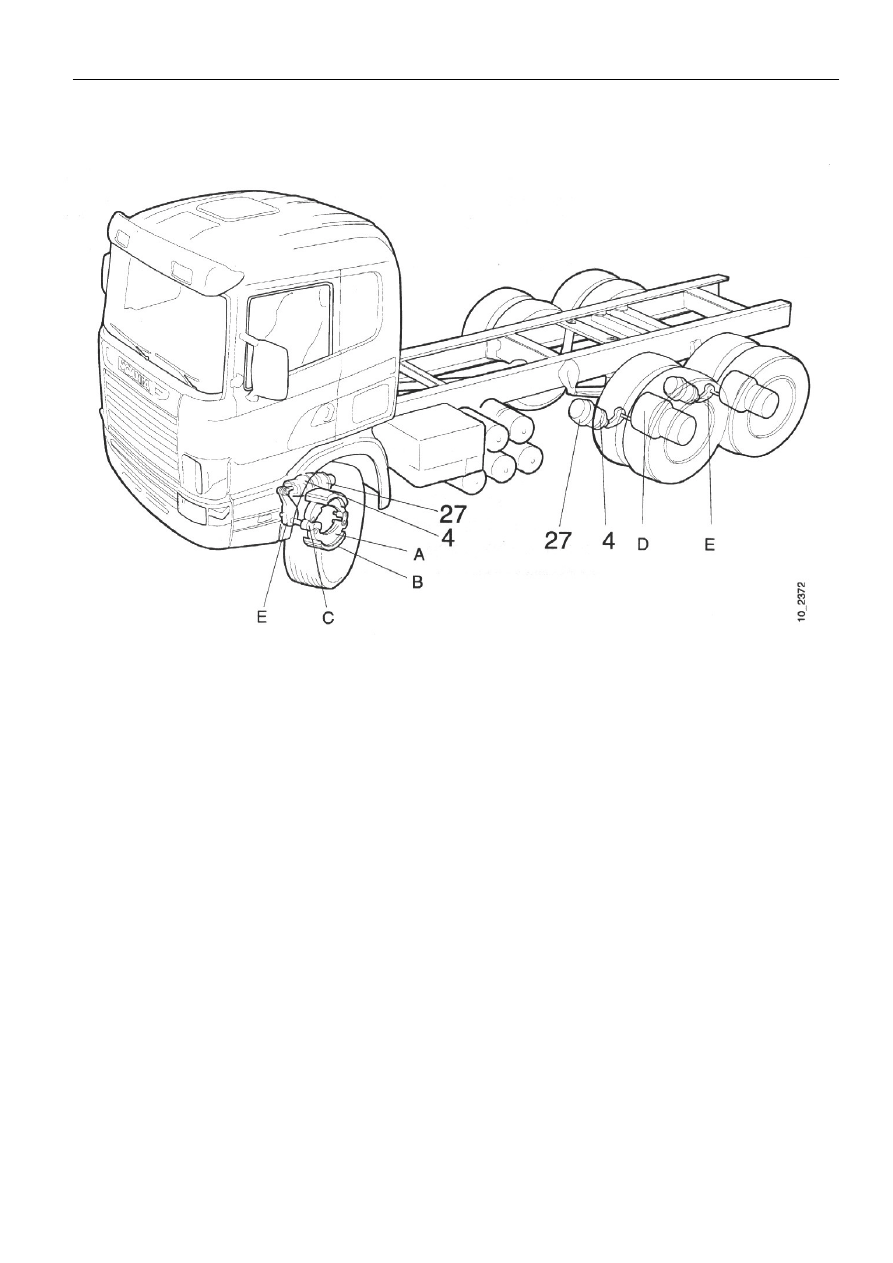

Схематическое изображение расположения деталей тормозной системы



10:02-06

4

Описание включает все детали колесного тормоза в колесных тормозах на 104 серии.



























4 Камера рабочего тормоза
27 Камера прижимного тормоза

А Тормозная колодка
В Тормозная накладка
С Вал разжимных кулаков
D Тормозной барабан
E Регулятор зазора

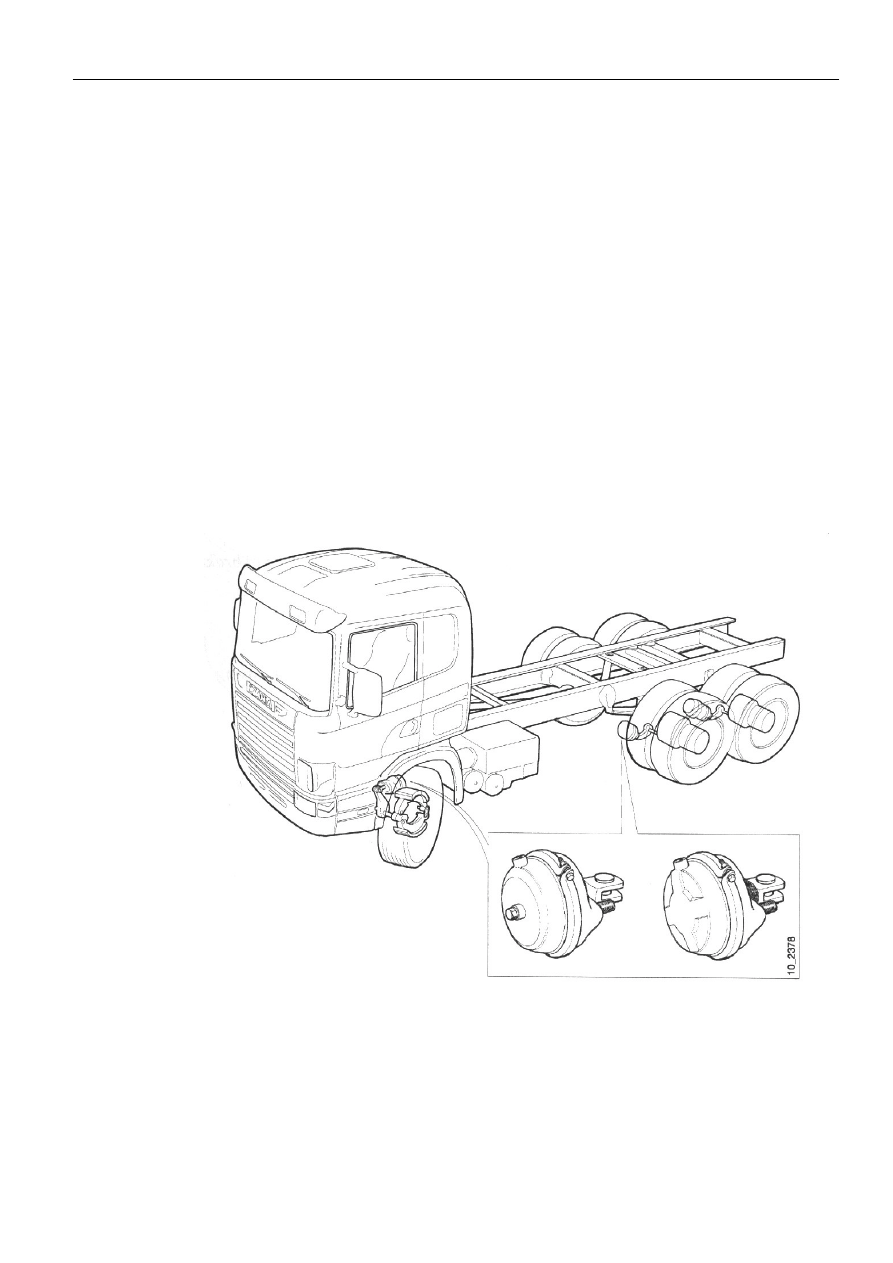

Тормозные камеры



10:02-06

5



Техническое описание и принцип действия



Тормозные камеры


Общее
При торможении в передних колесных тормозах  может возникнуть реверсионная раздражающая
вибрация, известная как сильная вибрация.

Чтобы препятствовать сильной тормозной вибрации, тормозная камера  может быть оснащена
демпфером сильных колебаний.

Тормозные камеры, как с демпфером сильных колебаний, так и без него, имеются в разных
размерах.

При замене тормозных камер должен устанавливаться  тот же тип и размер, какой был у
оригинальной тормозной камеры, чтобы избежать разной тормозной силы  на колесные тормоза.






























Тормозные камеры



10:02-06

6

Принцип действия

Тормозная камера переводит силу сжатого воздуха к
регулятору зазора. Величина силы определяется
размером камеры.


Тормозная камера состоит из канала цилиндра,
разделенного диафрагмой. Во время торможения
сжатый воздух идет в тормозную камеру и действует на
поверхность диафрагмы1.Диафрагма потом приводит в
действие толкатель2,который соединен с регулятором
зазора. Когда педаль тормоза отпускается, воздух
выходит и нажимная пружина 3 возвращает диафрагму
в свое исходное положение.

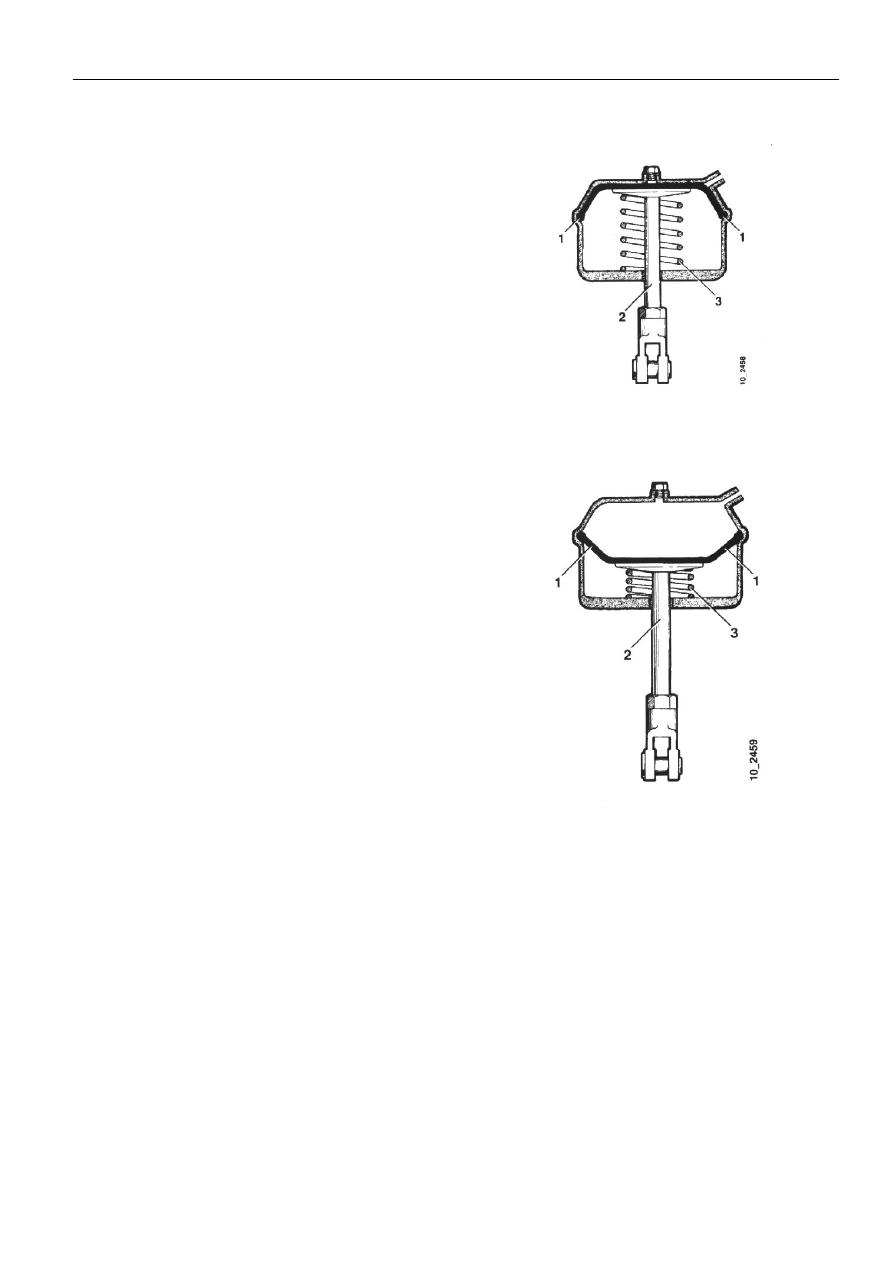

Тормозная камера  в исходном
состоянии

















Тормозная камера в положении
торможения


1 Диафрагма
2 Толкатель
3 Нажимная пружина

Рабочее испытание

Нажмите на педаль и проверьте: толкатель должен
выходить беспрепятственно. Когда педаль тормоза
отпускается, толкатель должен возвращаться обратно
легко.

Нажмите на педаль тормоза и удостоверьтесь, что нет
утечки воздуха вокруг зажимного кольца или в
отверстиях для спуска.

Тормозная камера с пружинным энергоаккумулятором



10:02-06

7



Тормозные камеры  с пружинным
энергоаккумулятором



Общее


Тормозные камеры с пружинным  энергоаккумулятором имеют нажимную пружину, которая
приводит в действие тормозной механизм.

Тормозные камеры внутренне вентилируются через шланг между камерами воздуха, которые
препятствуют попаданию воды и грязи в тормозную камеру, когда тормоза включаются в действие
или когда выключаются.

Деталь рабочего тормоза работает так же, как и отдельная  тормозная камера.
