Ускорительный клапан тормоза прицепа



10:02-05

26

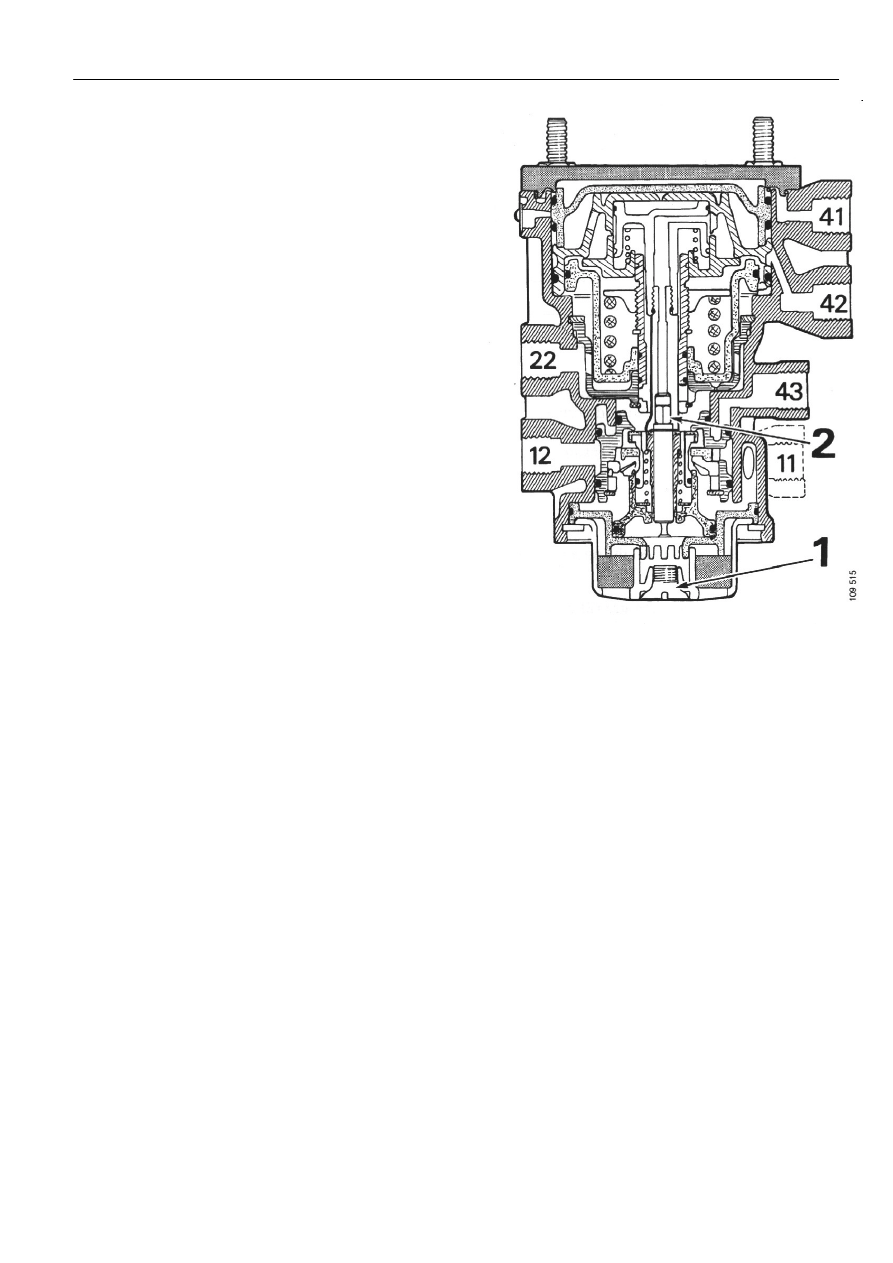

Knorr ускорительный клапан тормоза прицепа


1  Снимите винт (1) на нижней стороне клапана.
2  Отрегулируйте повышение  давления (2), используя

6 мм внутренний торцовый ключ. Ключ следует
поворачивать по часовой стрелке, чтобы поднять
значение, при котором давление будет повышаться.

1 585 766

10:02-06

Выпуск 1

ru








Детали колесного тормоза



Техническое описание  и принцип  действия







Содержание



10:02-06

2

Содержание



Меры безопасности

















3




Техническое описание и принцип действия













Тормозные камеры





5

Тормозные камеры
 с пружинным энергоаккумулятором





7

Регуляторы зазора









12

Тормозные барабаны                                                        18
Тормозные колодки, тормозные  накладки   20
Вал разжимного кулака









21



Техническое обслуживание и ремонт



Тормозные камеры





                     22

Тормозная камера с  пружинным
 энергоаккумулятором







           24

Регулятор зазора, ручное регулирование

  28

Регулятор зазора, автоматическое регулирование 36
Тормозные барабаны, снятие







48

Тормозные колодки, снятие







49

Валы разжимных кулаков







50

Тормозные колодки и накладки





61

Тормозные барабаны









67



Технические характеристики















73



















Меры безопасности



10:02-06

3

Меры безопасности




ВНИМАНИЕ!  Ремонт    тормозной  системы  может
выполнять  только  квалифицированный        персонал.  При
возникновении  проблем    следует  обратиться  за  помощью  к
непосредственному  начальнику.  При  ремонте  тормозной
системы  необходимо    следовать  инструкциям,  чтобы
избежать аварий и травм.


При  работе  с  тормозами  следует      использовать
оригинальные  детали.  Тормозная  система,  вышедшая  из
строя  из-за  дефектных  деталей,    может  создать  аварийную
ситуацию на дороге.
