Тормозная система грузовиков Scania. Руководство - часть 12

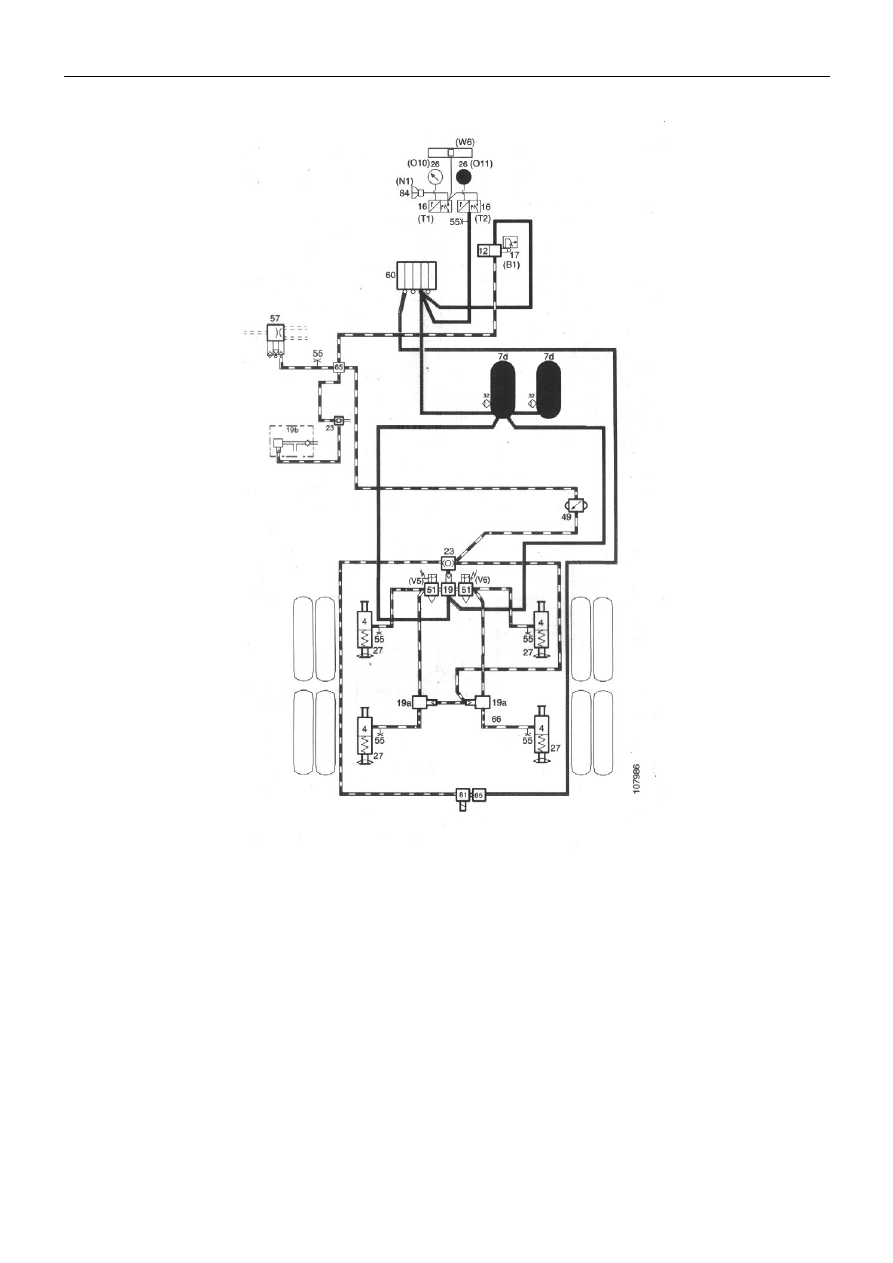

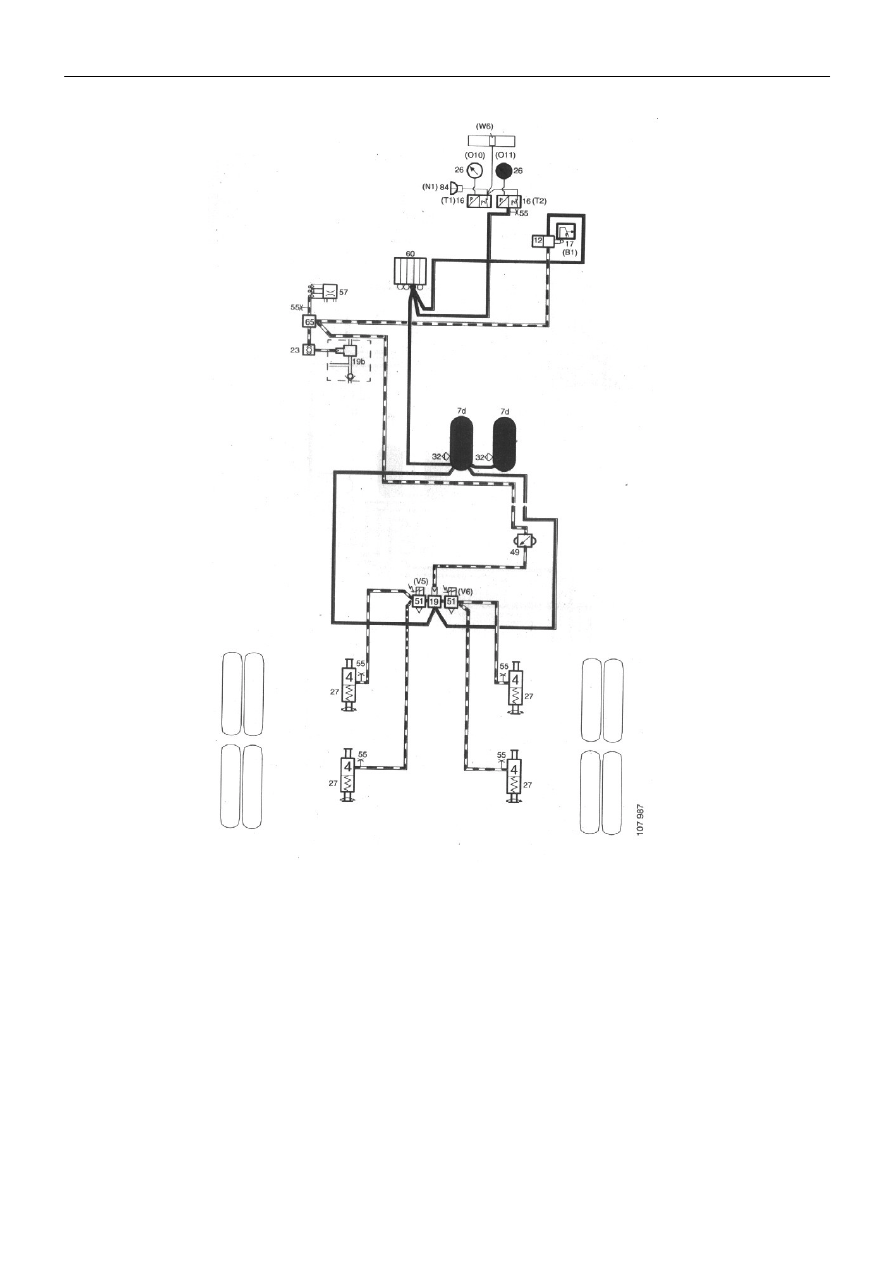

Задний контур
10:02-01
21

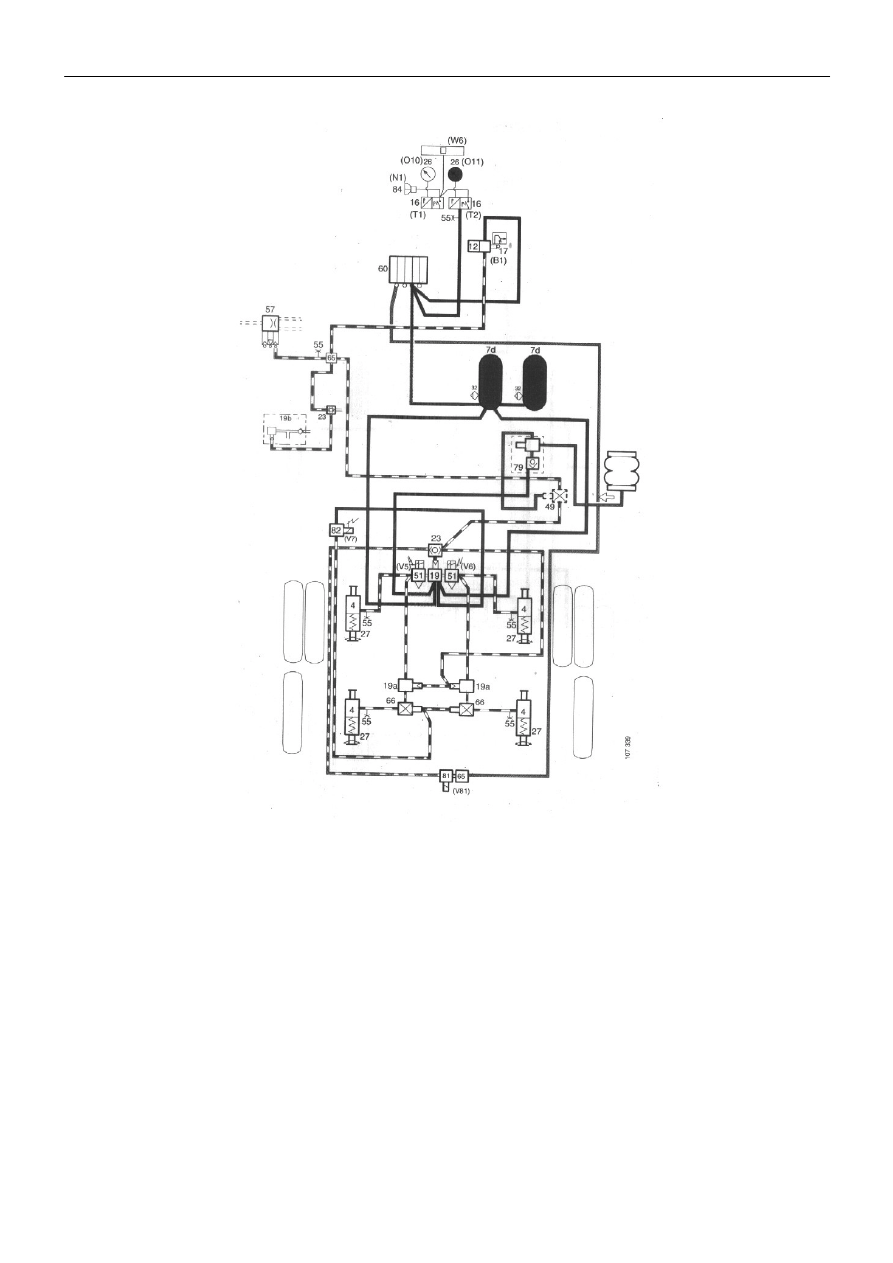

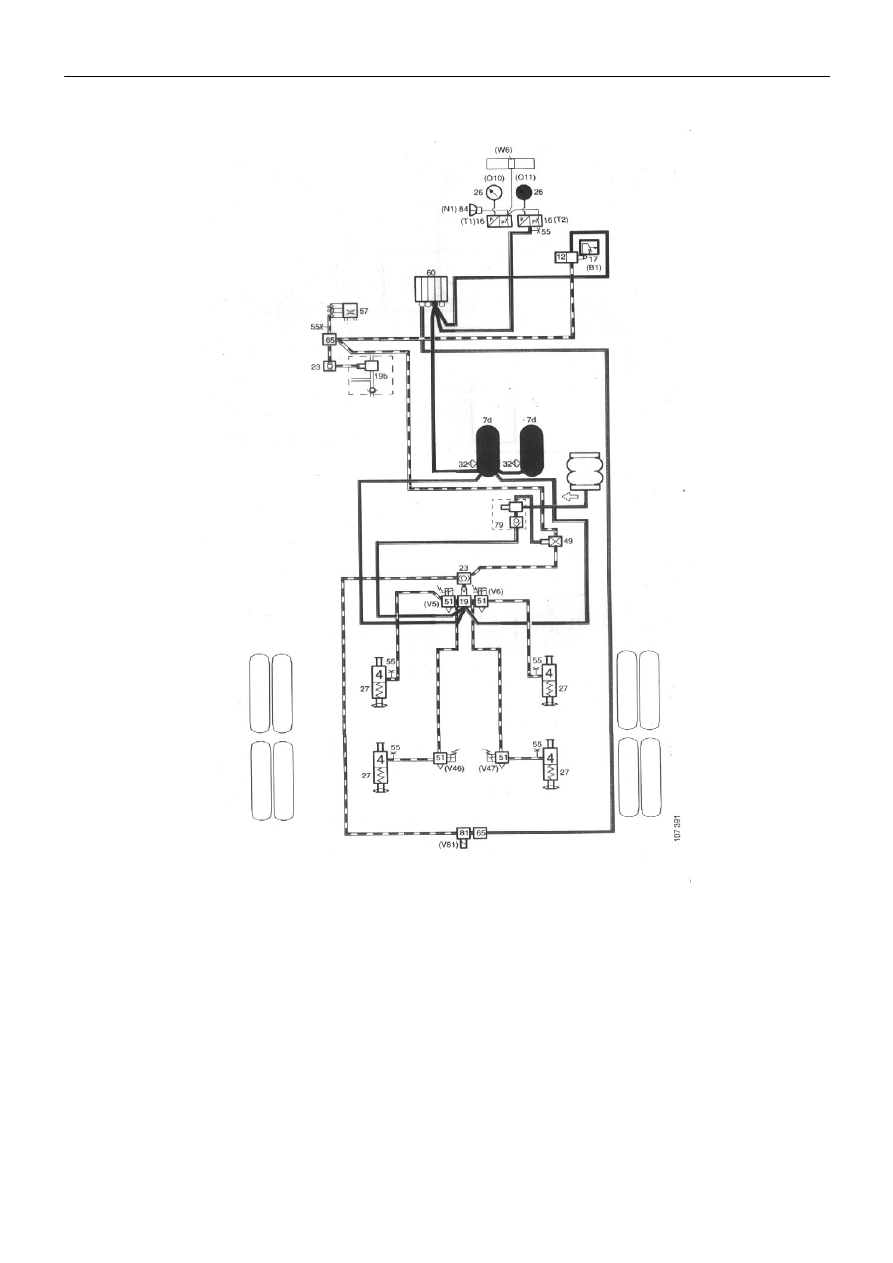

Схема для заднего контура, тележки заднего дополнительного моста с пневматической
подвеской и 4 канальным АБС
4 Тормозная камера
7d Ресивер для сжатого воздуха, задний контур
12 Клапан рабочего тормоза
16 (Т2) Датчик давления и контрольно-
регулирующее устройство, задний контур
17 (В1)Переключатель лампочки тормоза
19 Ускорительный клапан, задний контур
19а Ускорительный клапан, понижение тормоза
19b Ускорительный клапан, контур стояночного
тормоза
23 Двойной обратный клапан
26 (О11) Указательный прибор со стрелкой,
давление заднего контура
27
Тормозная
камера
с
пружинным
энергоаккумулятором
32 Спускной клапан
49
Ограничительный
клапан
давления
в
тормозных
механизмах
задних
колес
в
зависимости от нагрузки
51 (V5/V6) Контрольный клапан АБС
55 Контрольный штуцер
57 Ускорительный клапан прицепа
60 Предохранительный клапан четырех контуров
65 Патрубок коллектора
66 Клапан понижения давления, понижение
тормоза
79 Предохранительный тормозной клапан
81 (V81) Электромагнитный клапан ТС
82 (V7) Электромагнитный клапан, тормозное
снижение
84(N1) Зуммер
W6 Сигнальная лампочка, низкое контурное
давление
