Ступица колеса AD/ADA 1500P с редуктором ступицы RH 832 (Scania). Техническое описание



















Внимание!



Для правильного функционирования и продолжительного срока службы редукторов ступицы очень важно поддерживать чистоту рабочей среды.



Обязательно прочищайте наружную сторону редуктора ступицы и расположенные рядом части, чтобы не допустить попадания грязи в редуктор при его демонтаже. Перед сборкой редуктора прочищайте также все части, как старые, так и новые.



Все движущиеся части перед сборкой необходимо смазать. Непременно используйте ту смазку, которая рекомендована в группе 0 данного технического руководства.



Поэтапные инструкции по демонтажу ступицы приведены под заголовком ''Восстановительный ремонт''. Если, например, вам необходимо поменять подшипники колеса, пропустите разделы, озаглавленные ''Замена подшипников планетарного колеса'' и ''Замена пульсирующего колеса АБС''.



Номера после названий относятся к чертежу с перспективным изображением.

































































Общее



Даны описания следующих работ:



Точечный ремонт



·                                Демонтаж и установка полуоси

                  Восстановительный ремонт

·                                Демонтаж и сборка редуктора ступицы

·                                Демонтаж и сборка ступицы

·                                Замена уплотнений в трубе полуоси

·                                Замена подшипников сателитов

·                                Замена пульсирующего зубчатого колеса , АБС

·                                Регулировка предварительного натяга подшипника



При замене или ремонте таких частей, как сальник в трубе полуоси, следует выполнять только те этапы работы, которые перечислены ниже.

Номера, приводимые в тексте, относятся к рисункам с перспективным изображением на странице 6.



Процедура





















































Оглавление



Общее  ……………………………..……………  ………………………………………            4

Рисунки с перспективным

изображением …………………….……             …………………                                            6

Точечный ремонт                                                Замена полуоси …..………………………..            11

Восстановительный ремонт             Демонтаж редуктора ступицы …………………    15

                                                Замена планетарных шестерен (сателитов)

                                                                        и их подшипников ………………………………   18

                                                                        Замена уплотнений ……………………………      24

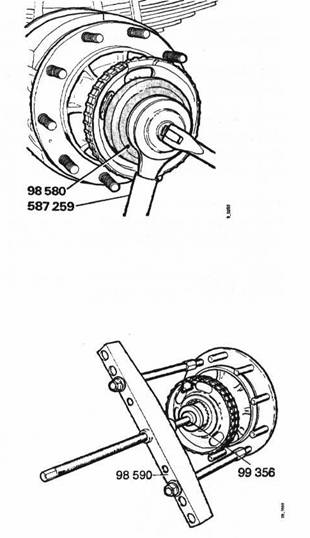

                                                                        Демонтаж ступицы …………………………… ..   26

                                                           Замена подшипников (сателитов)…………… …   29

                                                                        Замена пульсирующего колеса АБС …………..     32

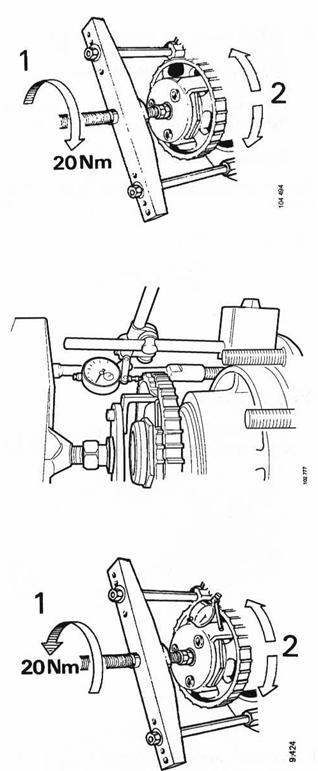

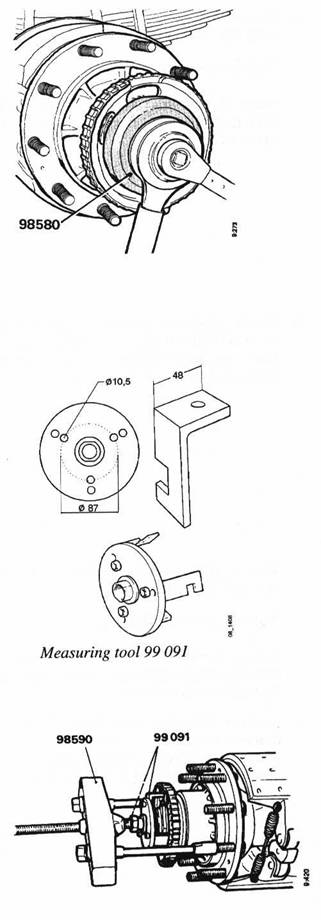

                                                                        Установка ступицы и предварительный

                                                                        натяг подшипника ………………………………    33

                                                Установка редуктора ступицы …………………    39

                                                                        Контроль уровня масла ……………………..…     42

Спецификации.......................…………………………………………………………..             43

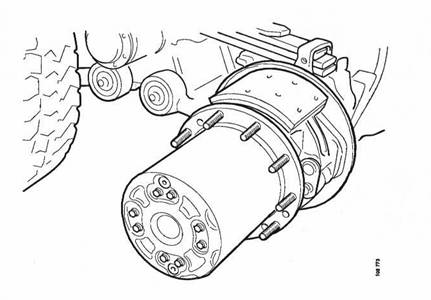

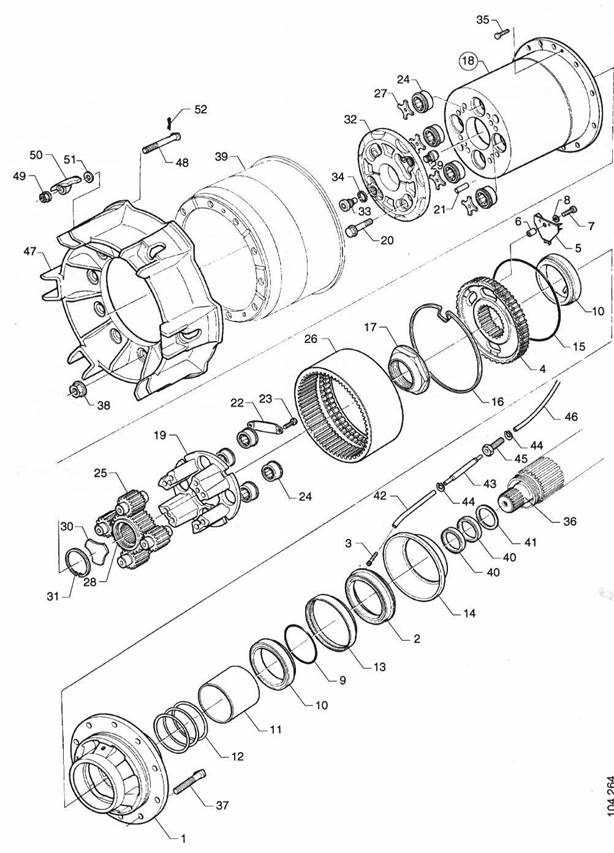

Ступица колеса и редуктор ступицы для грузовых автомашин с дисковыми колесами или с колесами с 24-дюймовыми спицами









1          Ступица

2          Фланец износа

3          Штуцер

4          Фиксатор ведомой шестерни

5          Маслосборник

6          Распорная трубка

7          Винт

8          Шайба

9          Кольцевой сальник

10      Роликовый подшипник

11      Распорная муфта

12      Прокладка

13      Сальник

14      Маслосборник

15      Кольцевой сальник

16      Стопорное кольцо

17      Запорная гайка

18      Крышка ступицы/планетарной передачи

19      Крышка ступицы/опоры планетарных шестерен (сателитов)

20      Винт крепления фланца

21      Направляющая шпилька

22      Запорная прокладка

23      Винт

24      Роликовый подшипник

25      Планетарная шестерня (сателит)

26      Ведомая шестерня

27      Распорная прокладка

28      Ведущая шестерня

29      Установочный палец

30      Прокладка износа

31      Стопорное кольцо

32      Крышка

33      Магнитная пробка

34      Уплотнительная прокладка

35      Шестигранный болт

36      Полуось

37      Болт крепления колеса

38      Гайка крепления колеса

39      Тормозной барабан

40      Сальник

41      Шайба

42      Шланг

43      Штуцер

44      Стопорное кольцо

45      Болт

46      Пластмассовая трубка

47      Торец колеса

48      Болт крепления обода

49      Гайка крепления обода

50      Хомут крепления обода

51      Шайба

52      Стопорная пружина

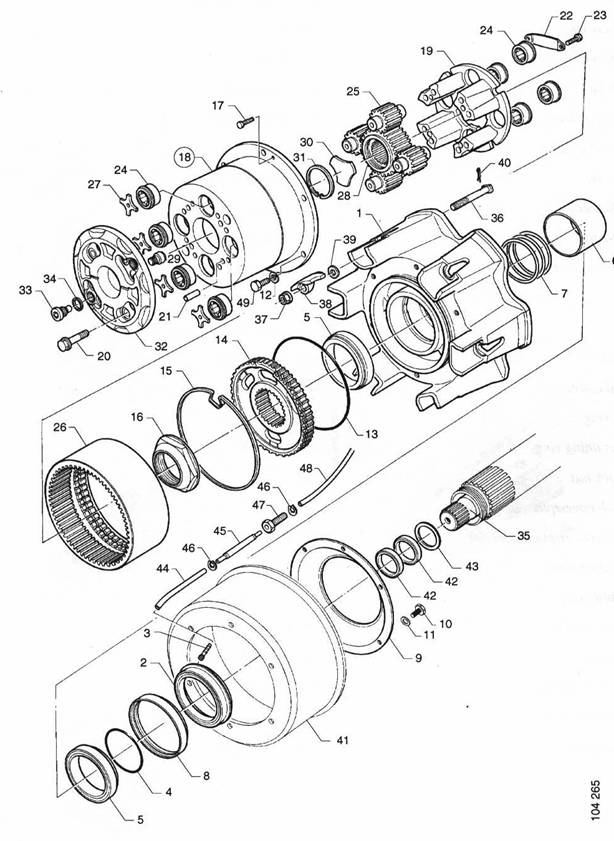

Ступица колеса и редуктор ступицы для грузовых автомашин с колесами с 20- и 22,5-дюймовыми спицами







1          Ступица

2          Кольцо износа

3          Штуцер

4          Уплотнительное кольцо

5          Роликовый подшипник

6          Распорная муфта

7          Прокладка

8          Сальник

9          Маслосборник

10      Винт

11      Шайба-гравер

12      Дисковая пружина

13      Кольцевой сальник

14      Ведущее звено передачи

15      Стопорное кольцо

16      Контргайка

17      Шестигранный болт

18      Крышка ступицы/планетарной передачи

19      Крышка ступицы/опоры планетарных шестерен (сателитов)

20      Болт крепления фланца

21      Направляющая шпилька

22      Запорная прокладка

23      Болт

24      Роликовый подшипник

25      Планетарная шестерня (сателит)

26      Ведомая шестерня

27      Распорная прокладка

28      Ведущая шестерня

29      Установочный палец

30      Прокладка износа

31      Стопорное кольцо

32      Крышка

33      Магнитная пробка

34      Уплотнительная прокладка

35      Полуось

36      Болт крепления обода

37      Гайка крепления обода

38      Хомут крепления обода

39      Шайба

40      Стопорная пружина

41      Тормозной барабан

42      Сальник

43      Шайба

44      Шланг

45      Штуцер

46      Стопорное кольцо

47      Болт

48      Пластмассовая трубка

49      Винт





















































Ремонт



Замена полуоси



Демонтаж



1          Использовать осевой механизм блокировки дифференциала. Это облегчает установку левосторонней полуоси.



2          Использовать механизм блокировки дифференциала. Его всегда следует

       использовать для того, чтобы не допустить падения соединительной муфты, когда полуось снята.

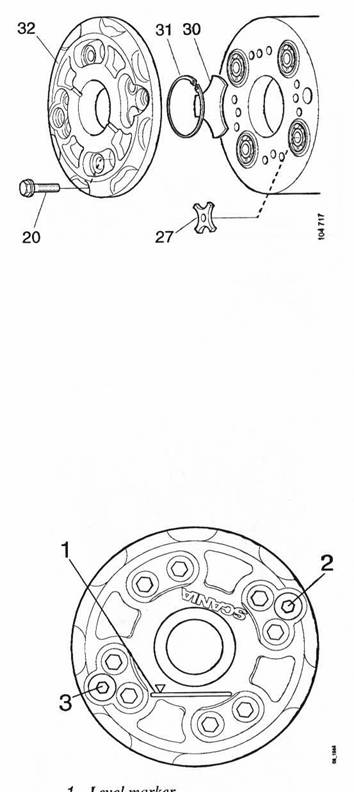

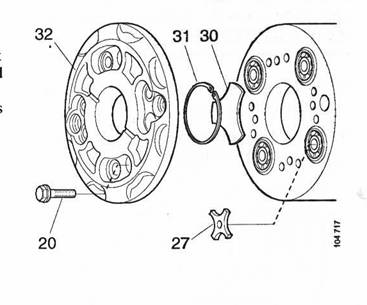

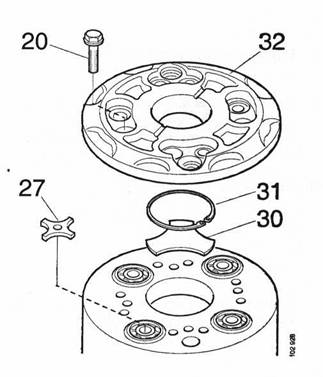

3          Отвернуть болты 20, снять крышку ступицы 32 и упорные шайбы 27.



4          Снять стопорное кольцо 31 и упорные шайбы 30. Ввернуть болт М10 в наконечник полуоси и осторожно вытащить полуось, не повредив     сальники 40 в трубе полуоси.





















































5  Поворачивать ступицу таким образом, чтобы магнитные пробки были направлены строго вверх или строго вниз.























                                                                                                                                                                                                               2 Магнитная пробка







ВНИМАНИЕ!  Клапан в ступице может быть засорен. Используйте защитные очки,  поскольку под высоким давлением в момент извлечения масляной пробки масло может брызнуть.



6           Слить масло из ступицы, сняв обе магнитные пробки.



7          Удалить какие-либо металлические частицы, которые могли скопиться на магнитных пробках.

















































Установка

1          Смазать сальники в трубе полуоси густой смазкой.



2          Осторожно протолкнуть полуось вперед, не повредив при этом сальники.



3          Установить упорную шайбу 30 и стопорное кольцо 31 в канавку на ведущей шестерне.



4          Установить распорные шайбы 27. Небольшое количество густой смазки удержит их на месте.



5          Прочистить поверхность сальники крышки ступицы.



6          Положить уплотняющий материал 815 235 на поверхность сальники крышки ступицы и на саму крышку 32.



7          Установить крышку.



8          Затянуть по диагонали болты 20.

       Усилие при затяжке: 225 +/- 35 Нм.

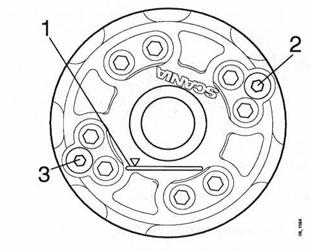

9 Установить ступицу так, чтобы указатель уровня был расположен, как показано на рисунке.



10   Заливать масло, пока его уровень не достигнет нижнего обода отверстия      магнитной пробки.



11   Вместимость масла приблизительно 2 литра на одну ступицу. Для того чтобы узнать правильную марку масла см. группу 0 в Заводской инструкции.



12   Установить обе магнитные пробки. Усилия при затяжке: 60 Нм.

1.      Указатель уровня

2.      Магнитная пробка

















































































Восстановительный ремонт



Демонтаж редуктора ступицы

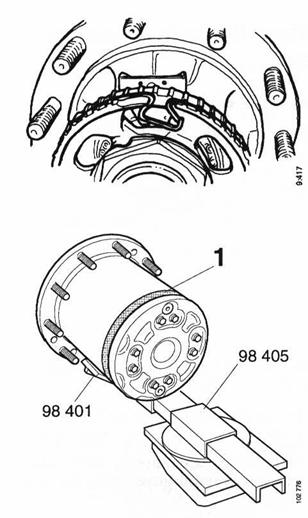

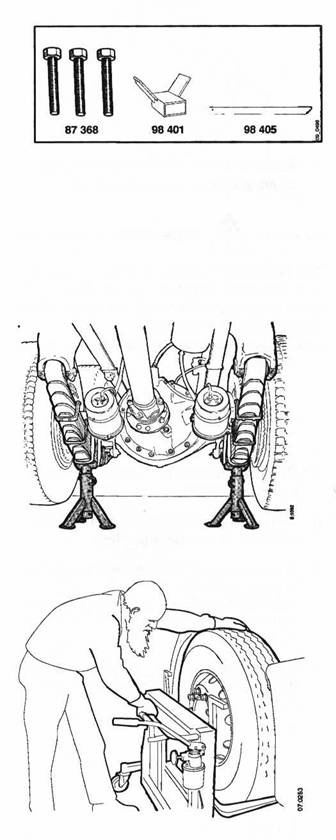

Специальные инструменты



Номер                             Название



87 368                             Болты съемника х 3

98 401                             Опора

98 405                             Подъемник



Другая оснастка



587 121                         Тележка для подъема

колес



















1          Установить осевые опоры под рессоры скобы задней оси. Если автомашина оборудована пневматической подвеской, установить опоры под раму, желательно за задней осью.



ВНИМАНИЕ! Ни в коем случае не работать под автомобилем, который удерживается только домкратом. Использовать осевые подставки. Если передняя ось   имеет воздушную подвеску, пневмобаллон должен  быть спущен.

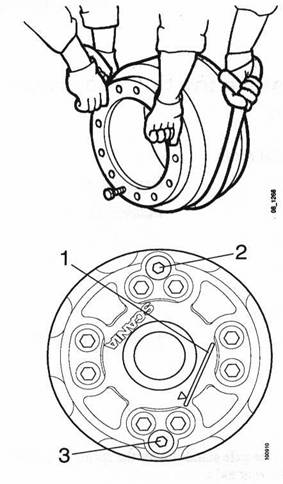

2      Демонтировать колеса. Использовать тележку для подъема колес 587 121.















3          Снять тормозной барабан, используя болты съемника 87 368.



4          Поворачивать ступицу таким образом, чтобы магнитные пробки были направлены строго вверх или строго вниз.



ВНИМАНИЕ!   Клапан в ступице может быть засорен. Используйте защитные очки, поскольку под высоким давлением в момент извлечения масляной пробки масло может брызнуть.































5          Слить масло из ступицы, вынув обе магнитные пробки.



6          Удалить все металлические частицы, которые могли скопиться на магнитных

       пробках.

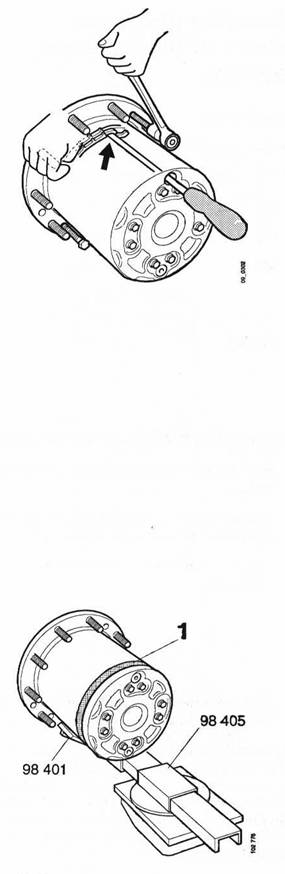

 7     Открутить болты 35, которые удерживают крышку ступицы на ступице. Если необходимо демонтировать редуктор ступицы, перед снятием редуктора ступицы открутить болты 20.



7          Прочистить резьбу в отверстиях для болтов съемника в крышке ступицы и вставить два

        болта 87 368 съемника.





















9  Поворачивать в разные стороны крышку ступицы до тех пор, пока одно из отверстий для масляных пробок не будет направлено строго вверх. Через это   отверстие должна быть видна проушина стопорного кольца.



10    Вставить отвертку на всю длину в отверстие так, чтобы ее шлиц вошел в проушину стопорного кольца.



11    Удерживать отвертку на месте, поворачивая крышку ступицы так, чтобы стопорное кольцо сжималось.



ВНИМАНИЕ! Редуктор ступицы весит приблизительно 50 кг. Используйте подъемник 98 405 и опору 98 401.

































12  Завернуть болты съемника так, чтобы крышка ступицы отошла. Убедиться в том, что стопорное кольцо освободило крышку.



13 Поднять редуктор ступицы из ступицы, используя подъемник. Закрепить ступицу

       лентой или чем-то подобным.



















Замена сателитов или подшипников сателитов

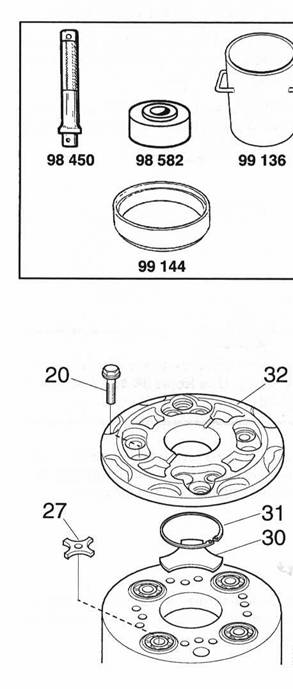

Специальные инструменты



Номер                                             Название



98 450                                             Хвостовик

98 582                                             Оправка

99 136                                             Полая оправка

99 144                                             Опорное кольцо





Демонтаж редуктора ступицы



1          Поставить редуктор ступицы на горизонтальную поверхность.



2          Вывернуть болты 20, снять крышку ступицы 32 и упорные шайбы 27.



3          Снять стопорное кольцо 31 и упорную шайбу 30.



4          Пометить для облегчения последующей сборки опоры сателитов и крышку ступицы.



ВНИМАНИЕ! Конструкция крышки ступицы и опоры сателитов рассчитана на один единственный вариант их взаимного совмещения. Они могут размечаться с помощью одной комбинации из цифр и букв. Разметьте их, если это еще не сделано, для того чтобы в дальнейшем не допустить ошибки и облегчить их сборку.

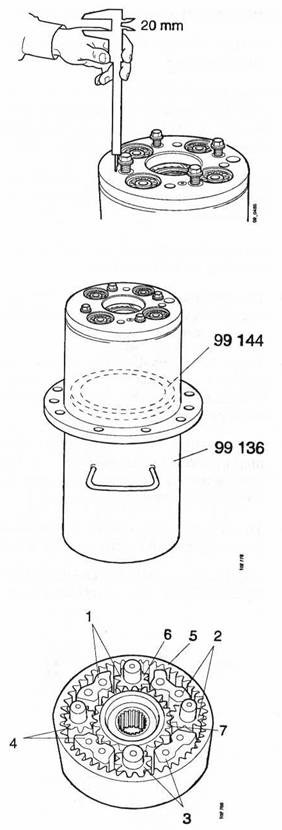

5          Поставить четыре болта в крышку так, чтобы расстояние между их поверхностями контакта и крышкой было 20 мм.



6          Постукивать поочередно по болтам пластмассовым молоточком до тех пор, пока направляющие втулки не открепятся от крышки ступицы, а опора сателитов ''не повиснет'' на болтах. Пусть опора сателитов останется висеть.



















7  Поднять редуктор ступицы и установить его на выколотке 99 136 и опорном кольце 99 144 так, чтобы опора сателитов сидела на опорном кольце.



8     Снять четыре болта.



9     Поднять и снять крышку ступицы. Опора сателитов, ведущая шестерня и подшипники остаются на опорном кольце.



10    Снять ведомую шестерню.













11  Пометить сателиты по отношению к опоре сателитов. При сборке сателиты должны встать в то же положение.



12    Демонтировать ведущую шестерню и сателиты.











1-4   Отмеченные положения

5     Ведомая шестерня

6     Сателит

7     Ведущая шестерня



Проверка основных частей



·          Сальники и уплотнительные кольца всегда должны заменяться на новые.

·          Измерить общий зазор между подшипниковыми роликами, вставив измерительный щуп между двумя роликами. Измерение следует производить без сателитов.

       Если зазор более чем 0,7 мм, или если ролики повреждены, подшипники необходимо заменить.

       Обязательно заменять сателиты при замене роликовых    подшипников.

·          Наружные кольца роликовых подшипников с усилием вставляются в крышку ступицы и опору сателитов.

·          Сателиты следует заменить, если ось сателита или некоторые из зубьев повреждены. Заменить также все сателиты и роликовые подшипники.

·          Ведущую шестерню следует заменять, если в ней есть раковины более 5 мм в диаметре. Небольшие круглые линии на ножках зубьев в результате износа обычно не делают замену необходимой.

·          Ведомая шестерня не нуждается в замене до тех пор, пока какой-либо из его зубьев не сломан, частично или полностью.

·          Упорную шайбу в ведущей шестерне следует заменить, если на ней имеется раковина глубже, чем 0,2 мм.















































Замена подшипников планетарной шестерни (сателита)

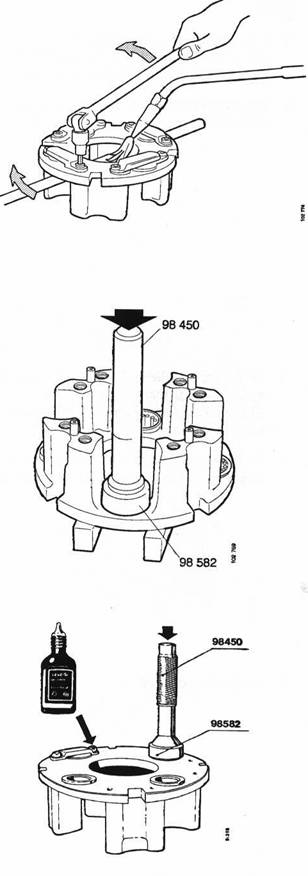

1          Снять стопорные пластины 22 на опоре сателитов 19. Болты 23 стопорятся стопорной жидкостью.



      Примечание: Перед тем, как выкручивать болты, нагревать их сварочным пламенем в течение 5-6 секунд при максимальной температуре 200^ОC.



















2          Выпрессовать подшипники 24 из опоры сателитов, используя оправку 98 582 и хвостовик 98 450.



3  Выпрессовать подшипники 24 из крышки ступицы, используя оправку 98 582  и хвостовик 98 450.





















4  Поставить новые подшипники в опору сателитов и крышку ступицы, используя оправку 98 582 и хвостовик 98 450.



5  Поставить стопорные шайбы для опоры сателитов на подшипники. Застопорить болты стопорной жидкостью 561 200.Усилие при затяжке болтов: 24 +/- 4 Нм.

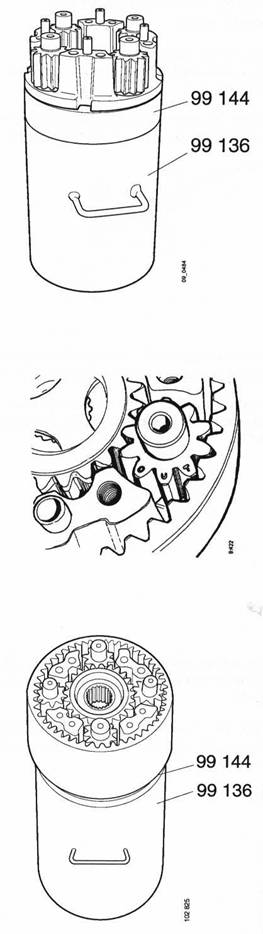

Сборка редуктора ступицы



1 Проверить по отметкам, сделанным при демонтаже, что крышка ступицы 18 и опора сателитов 19 соответствуют друг другу.



2     Поставить опору сателитов на полую оправку 99 136 и опорное кольцо 99 144.























3     Поставить сателиты 25 по отметкам, сделанным при их демонтаже. Отметка OUT (вне) должна быть направлена наружу (вверх).



4     Поставить ведущую шестерню 28, так чтобы канавка стопорного кольца была направлена наружу (вверх).





















5               Установить ведомую шестерню 26.





























6     Установить крышку ступицы на опору сателитов.



        Примечание: Существует только один способ их совмещения. Вставить        направляющие пальцы таким образом, чтобы они отлично вошли в крышку ступицы по отметкам, сделанным во время демонтажа, а затем вручную спрессуйте обе части.



7           Взять четыре из первоначальных болтов крышки и использовать их для того,  чтобы вытянуть направляющие пальцы в опору сателитов. Вытягивать их один за другим до тех пор, пока опора сателитов не коснется крышки ступицы. Снять болты, когда редуктор сядет на место.



8   Установить упорную шайбу 30 и стопорное кольцо 31 в канавку ведущей шестерни.



9  Установить распорные шайбы 27. Небольшое количество густой смазки  удержит их на месте.



10 Нанести уплотняющий материал 815 235 на поверхность сальники крышки ступицы 18 и ее крышку 32 и затем установить эту крышку.



11  Затянуть болты 20 по диагонали после установки редуктора на автомашину. Усилие при затяжке болтов: 225 +/- 35 Нм.

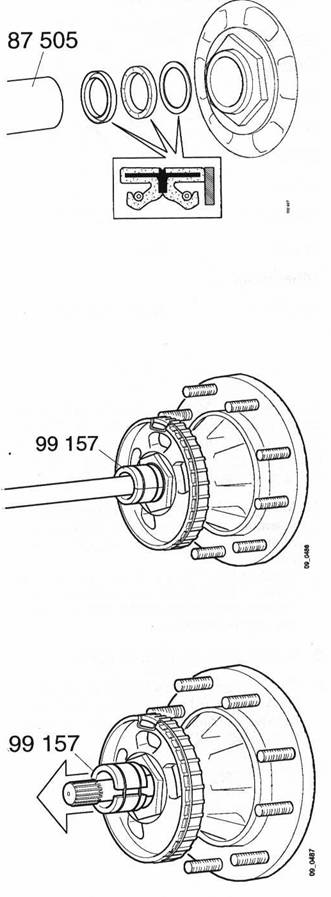

Замена уплотнений

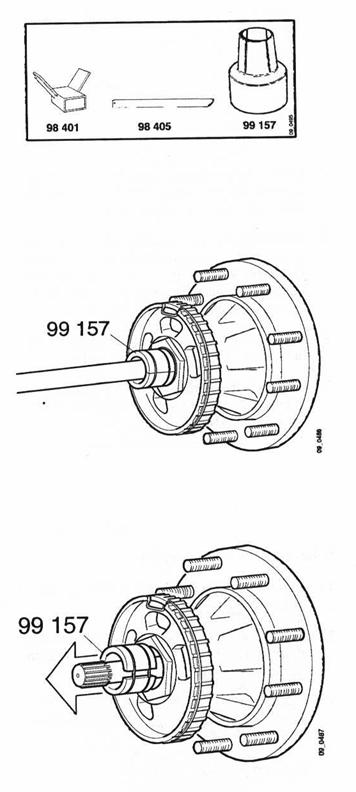

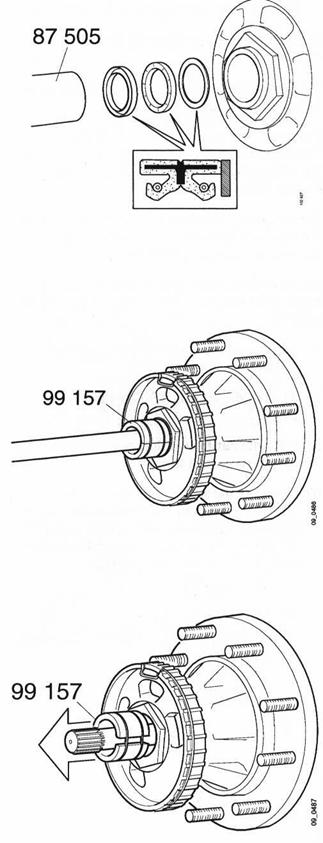

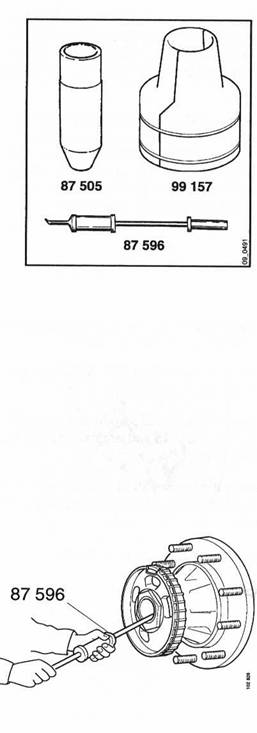

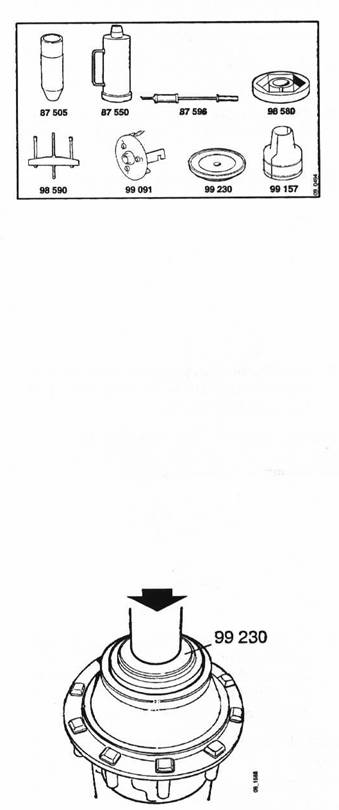

Специальные инструменты



Номер                    Название



87 505                    Оправка

87 596                    Раздвижной

       молоток

99 157                   Защитная

      муфта





1 Использовать механизм блокировки дифференциала. Это облегчает установку левосторонней полуоси.



2   Механизм блокировки дифференциала всегда должен использоваться, когда полуось снята, для того чтобы не допустить падения соединительной муфты.



3          Демонтировать полуось.





















4   Снять два сальники 40 и шайбу 41, пользуясь раздвижным молотком 87 596.



































5    Поставить новую шайбу 41. Смазать поверхности сальников 40 густой смазкой,а затем запрессовывать один сальник за другим, постукивая по оправке 87 505.



Внимание! Убедитесь в том, что сальники посажены правильно.



6          Произвольно смазать контактные кромки сальников 40 густой смазкой.

























7 Вставить предохранительную муфту 99 157, разделенную на две части,        в сальники 40.



8   Аккуратно затолкнуть полуось в трубу полуоси заднего моста, стараясь не повредить при этом сальники 40.

















9  Снять предохранительную муфту 99 157, вытянув ее назад по полуоси.



10   Отсоединить механизм блокировки дифференциала.



















Демонтаж ступицы



Специальные инструменты



Номер                  Название



87 015                  Монтажный

    инструмент

87 596                Раздвижной молоток

98 580               Муфта

98 590               Съемник

98 688 х 2         См. 98 590

99 356               Диск





Другая оснастка



587 259           Увеличитель крутящего

 момента





Если замена подшипников не требуется, перед демонтажем ступицы проверить зазор. Если зазор в подшипнике более чем 0,05 мм, отрегулировать подшипники; если нет, ступицу можно устанавливать без регулировки зазора.



1    Пометить тормозные башмаки, так чтобы при повторной сборке они встали на свои места. Снять возвратную пружину, используя инструмент 87 015 или небольшой ломик.



2    Снять возвратные пружины, стопорные кольца, шайбы и кольцевые уплотнения на анкерных болтах, затем поднять и снять тормозные башмаки.



3    Снять сенсор антиблокировочной системы АБС (если он был установлен).



4     Использовать механизм блокировки дифференциала. Он всегда должен использоваться, когда полуось снята, для того чтобы не допустить падения соединительной муфты.



5     Вытянуть на себя полуось.



















6    Открыть две грани гайки ступицы и снять ее, используя муфту 98 580 и увеличитель крутящего момента 587 259.



Внимание! При снятии гайки ступицы не использовать гайковерт ударного действия.



Примечание: Гайка ступицы слева имеет левостороннюю резьбу.



7               Отметить положение ведущей шестерни на полуоси.



8     Вытянуть ведущую шестерню и ступицу, используя съемник 98 590 и диск 99 356. На ступице со спицами используются два переходных       устройства типа 98 688.



       Примечание: Убедитесь в том, что резьба съемника хорошо смазана.



9     Снять распорную втулку и прокладки.

















Ступица для дисковых колес и для колес с 24-дюймовыми спицами







Ступица для колес со спицами 20 дюймов и 22,5 дюйма



Проверка основных частей:

·          Резьба гайки ступицы и балка заднего моста не должны иметь никаких признаков повреждений.

·          Если наружное кольцо подшипника ослаблено, ступица должна быть заменена.

·          Если подшипниковые кольца, ролики и сепаратор подшипников имеют малейшие признаки повреждения, заменить подшипники. Оценивать состояние подшипников, прежде всего, проверяя внутреннее кольцо следующим образом:

Направить луч света на ''заостренный'' конец подшипника. Обнаружить повреждение можно будет, если посмотреть через другой конец. Отметить положение внутренних колец и при установке повернуть их на пол-оборота.





















































Замена подшипников ступицы колеса

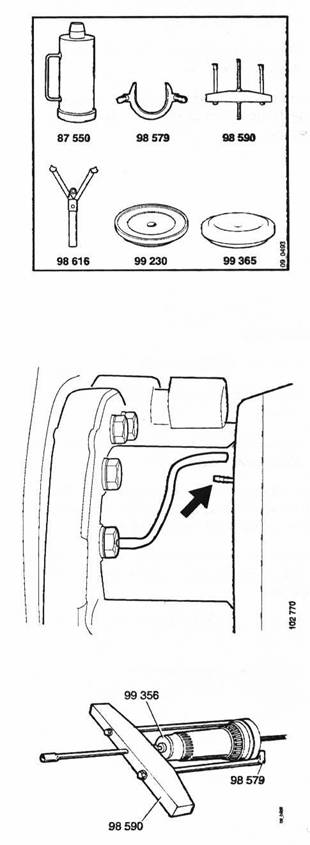

Специальные инструменты



Номер                                          Название



87 550                                         Оправка

98 579                                         Хомут съемника

98 590                                         Съемник

98 616                                         Регулируемая оправка

99 230                                         Прессующая оправка

99 356                                         Диск





Демонтаж



1          Снять выпускной шланг между тормозной скобой и кольцом износа.



































2      Снять внутренний подшипник и кольцо износа, используя съемник 98 590, хомут съемника 98 579 и диск  99 356.



2            Снять кольцевой сальник.

























3            Если это необходимо, снять маслосборник. На ступицах со спицами 20 и 22,5 дюйма, должны сниматься как маслосборник, так и тормозной барабан.

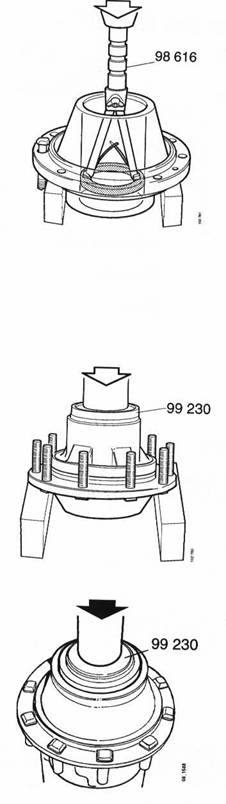

4            Выпрессовать внутренние кольца подшипника и сальники, используя оправку 98 616.



        Примечание: Не используйте маслосборник в качестве опоры. Поднимать ступицу в сторону ее наружной кромки, как показано на иллюстрации.





Сборка



1               Прочистить все компоненты.



2               Заменить маслосборник, если он был демонтирован.





3               Запрессовать внутренние кольца подшипника на место, используя прессующую выколотку 99 230.





Примечание: Более старые версии прессующей выколотки 99 230 должны быть сначала модифицированы в соответствии с чертежом и указанными на нем размерами на странице с инструментами.



       Примечание: Не используйте маслосборник в качестве опоры. Поднимать ступицу в сторону ее наружной кромки, как показано на иллюстрации.

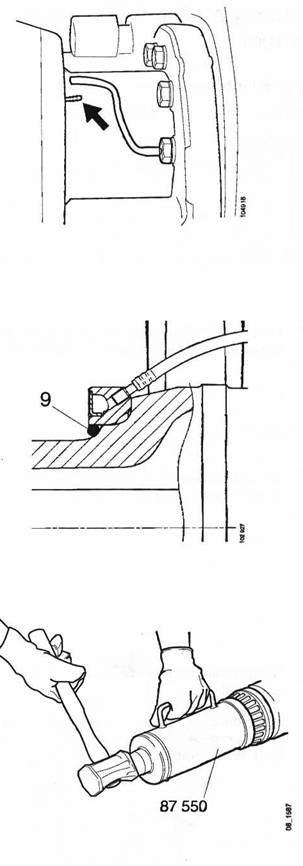

4          Запрессовать сальник на место, используя прессующую выколотку 99 230.



5            Поставить кольцо износа, используя выколотку 87 550, так чтобы спускной ниппель был повернут вверх.



























6            Снова поставить выпускной шланг между кольцом износа и скобой тормоза.



        Примечание: Пользуйтесь только подлинными шлангами Scania.





























7      Поставить кольцевое сальник 9.





























8      Нагреть внутренний подшипник до температуры приблизительно 70-80^OC,  а затем поставить подшипник, используя выколотку 87 550.



        Примечание: Не нагревайте подшипник до температуры выше, чем указанная, поскольку иначе можно повредить кольцевое уплотнение.









Замена пульсирующего зубчатого колеса АБС



Специальный инструмент



Номер                                          Название



99 230                                         Оправка





1 Притереть головки, которые удерживают маслосборник на месте, а затем снять маслосборник.



2  Ослабить крепления пульсирующего зубчатого колеса АБС, а затем снять его, используя молоток и выколотку.



3     Аккуратно постукивая или запрессовывая, посадить новое пульсирующее зубчатое колесо на место.



4      Поставить маслосборник на ступицу и затем посадить его на место, используя выколотку.        Загнуть край, чтобы удержать маслосборник на месте.













































Монтаж ступицы и установка предварительного натяга подшипника



Специальные инструменты



Номер                                          Название



 87 550                                      Оправка

87 596                                       Раздвижной молоток

98 580                                       Муфта

98 590                                       Съемник

99 091                                     Измерительный                                                        инструмент

99 230                                       Оправка





Другая оснастка



587 259                                Увеличитель крутящего                                             момента





Пункты 1 и 2 применимы в том случае, если подшипники колес не заменялись.

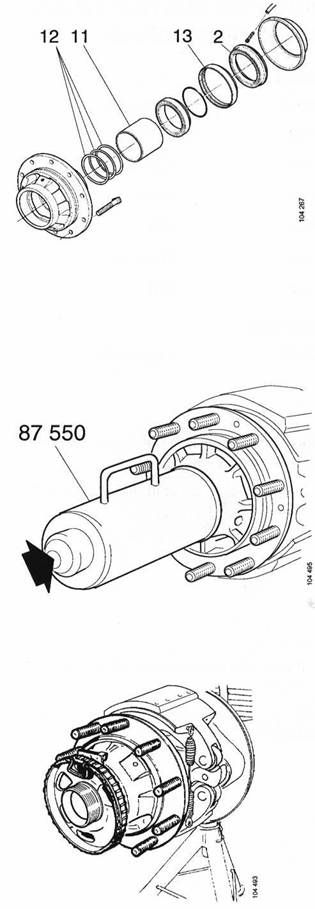

1     Вытянуть сальник 13 из ступицы 1, используя раздвижной молоток 87 596.















2  Поставить новую прокладку на место, используя выколотку 99 230.



       Примечание: Очень важно, чтобы новый сальник был правильно расположен.























3    Поставить распорную втулку 11 и прокладки 12. Если подшипники заменялись, общая толщина прокладок должна быть, по крайней мере, 5,2 мм (4 х 1,3 мм) для того чтобы обеспечить зазор в подшипнике колеса.



4   Положить густую смазку на сальник ступицы 13 и кольца износа 2.



5  Поднять и поставить ступицу на место. Воспользоваться помощью товарища. Не допустить никакого повреждения сальники 13.



6     Смазать трубу полуоси 48 густой смазкой.

























7  Нагреть наружный подшипник 10 до температуры приблизительно 70-80^OC и поставить его на место, используя оправку 87 550.



Внимание! Не запрессовывать подшипник до конца. Он примет правильное  положение после того, как будет затянута гайка 17 ступицы.







8    Установить фиксатор ведомой  шестерни 4, используя стопорное кольцо 16. Постукивая оправкой 87 550, поставить ее на место. Масляный щуп ведущей шестерни должен встать в канавку трубы полуоси. Проушина стопорного кольца будет тогда смотреть вверх.



Внимание! Необходимо быть осторожным и не повредить резьбу.





9     При помощи муфты 98 580 затянуть гайку 17 ступицы. Усилия при затяжке       300-500 Нм. Повернуть ступицу на, по крайней мере, 5 полных оборотов, а затем затянуть гайку, продолжая поворачивать ступицу. Крутящий момент при затяжке:       1100 Нм. Использовать увеличитель крутящего момента 587 259, имеющего       передаточное число 4:1.

       275 Нм х 4 = 1100 Нм



                           1100 Н∙м

                        -------------------- = 275 Нм

                                 4











Предварительный натяг подшипника колеса



При проверке предварительного натяга подшипника колеса использовать измерительный инструмент 99 091 и съемник 98 590.























1    Поставить измерительный инструмент 99 091 и съемник 98 590 в исходное  положение. Застопорить винт съемника на измерительном инструменте, используя стопорную гайку.





      Примечание: Убедиться в том, что резьба съемника хорошо смазана.







2      Поворачивать болт съемника по часовой стрелке так, чтобы заталкивать         ступицу внутрь.

        Усилия при затяжке: 20 Нм (1).

        Повернуть ступицу на 5 полных оборотов (2) и еще раз проверить, что болт        съемника затягивается с усилием 20 Нм.

















3      Установить циферблатный индикатор с магнитной основой на ступицу так, чтобы стрелка показывала в направлении ведущей шестерни. Поставить        циферблат на ноль и пометить положение стрелки на ведущей шестерне.



















4     Поворачивать болт съемника против часовой стрелки так, чтобы вытянуть ступицу наружу. Крутящий момент: 20 Нм (1). Освободить стрелку и повернуть   ступицу на 5 полных оборотов (2). Еще раз проверить, что крутящий момент  болта съемника 20 Нм.



5  Снять показания циферблатного индикатора на сделанной отметке. Снять или заменить прокладки, чтобы предварительный натяг подшипника колеса был правильным. Предварительный натяг подшипника должен быть в диапазоне  от 0 до 0,1 мм.























5               Старые подшипники следует отрегулировать, если зазор в подшипнике колеса больше чем 0,5 мм. Установочные параметры

(Примечание: Предварительный натяг подшипника колеса): 0,0-0,10 мм. Прокладки могут иметь следующую толщину: 1,00; 1,05; 1,20 и 1,30 мм.



       Пример:



Правильный установочный параметр для подшипника – это 0-0,10 мм.



Измерительный циферблат показывает 0,12 мм. Заменить две прокладки толщиной 1,3 мм на две толщиной 1,2 мм.



Измерительный циферблат показывает 0,12 мм. Прокладки уменьшены на 0,2 мм (0,12-0,20). Предварительный натяг подшипника равен 0,08 мм.



Перед тем, как менять прокладки, следует заменить наружный подшипник. См. ''Демонтаж ступицы'' на странице 22.



7  Снова собрать ступицу, используя необходимое количество прокладок 8.



8     Затянуть гайку ступицы 17, как указано в пункте 9 на странице 33.



9     Застопорить гайку 17, загнув часть фланца в канавку фиксатора ведомой шестерни.



10    Смазать анкерные болты густой смазкой 329 481. Установить кольцевые сальники, тормозные башмаки, шайбу, стопорные кольца и возвратные пружины. Использовать выколотку 87 153 для установки стопорных колец, монтажный инструмент 87 015 для установки возвратных пружин.

























7   Поставить новую шайбу 41, смазать наружные поверхности сальников 40 густой смазкой, а затем посадить один сальник за другим, используя выколотку 87 505.



Примечание: Важно, чтобы сальники стояли правильно.



8          Обильно смазать кромки сальников густой смазкой.





















9  Вставить защитную втулку 99 157, которая была разделена на две части сальниками 40.



10  Осторожно протолкнуть полуось в трубу полуоси заднего моста, не повредив при этом сальники 40.























11      Снять защитную втулку 99 157, вытягивая ее назад по полуоси.



12      Отсоединить механизм блокировки дифференциала.



















Установка редуктора ступицы



Специальные инструменты



Номер                    Название



98 405                    Подъемник

98 401                    Опора

99157                     Предохранительная

      муфта



Если полуось была демонтирована, смазать уплотнения 40 густой смазкой.



1          Вставить предохранительную муфту 99 157 в уплотнения.



2  Осторожно протолкнуть полуось в трубу полуоси заднего моста, стараясь при этом не повредить уплотнения.



















3 Снять предохранительную муфту 99 157, вытягивая ее по полуоси валу.



4 Заменить на новое старое кольцевое уплотнение 15 на ступице 1.



5     Смазать кольцевой сальник 15 маслом.



























6 Завернуть и сомкнуть концы стопорного кольца.





















7   Поднять и установить на место редуктор ступицы, используя подъемник 98 405 и опору 98 401. Закрепить ступицу с помощью ленты или чего-либо подобного.



8   Убедиться в том, что отверстия для крепления крышки ступицы соответствуют отверстиям ступицы, полуось входит в ведущую шестерню,       а ведомая шестерня совмещается с фиксатором ведомой шестерни протолкнуть редуктор ступицы в направлении ступицы.



9  Вставить болты 35 в ступицу, подготавливая крепления крышки ступицы, когда они коснутся кольцевого уплотнения.



10  Через отверстия для слива масла убедиться в том, что стопорное кольцо       вошло в свою канавку, если крышка была снята.







11 Установить распорные шайбы 27. Небольшое количество густой смазки       удержит их на месте.



12  Положить уплотняющий материал 815 235 на поверхность уплотнителя       крышки ступицы 18 и ее крышки 32, а затем установить эту крышку.



13           Затянуть болты 20 по диагонали после установки редуктора ступицы на автомашину. Крутящий момент при затяжке: 225 +/- 35 Нм.







14   Поворачивать ступицу до тех пор, пока линия отметки не встанет в       горизонтальное положение.



15   Заливать масло до тех пор, пока его уровень не достигнет отверстия нижней       магнитной пробки. Вместимость масла приблизительно 2 литра на ступицу. По поводу правильной марки масла следует справиться в группе 0 данного технического пособия.



16           Закрепить обе магнитные пробки. Усилие при затяжке: 60 Нм.

1           Линия отметки

2    Магнитная пробка

17  Удалить грязь с тормозного барабана. Быть особенно осторожным в отношении поверхности барабана, соприкасающейся со ступицей.



       Примечание: Грязь между ступицей, тормозным барабаном и ободом вызовет вибрацию!



18   Установить тормозной барабан.







Дисковое колесо

19    Смазать резьбу гайки. Установить колесо и смазать гайки колеса по диагонали. Крутящий момент при затяжке: 600 Нм (дисковые колеса) или 350 Нм (колеса со спицами). Использовать динамометрический ключ или гайковерт с динамометрической муфтой 98 661. Если используется гайковерт ударного действия, он должен быть способен обеспечить крутящий момент в диапазоне между 1500 и 2700 Нм.











             Колесо со спицами















Контроль уровня масла



1     Убедиться в том, что линия отметки на ступице находится в горизонтальном       положении.



                                               ВНИМАНИЕ!  Клапан в ступице может быть засорен. Используйте защитные очки,  поскольку под высоким давлением в момент извлечения масляной  пробки масло может брызнуть.



2   Вынуть нижнюю магнитную пробку.



3  Проверить уровень масла. Он должен быть точно по одной линии с нижней кромкой отверстия для магнитной пробки.



4 Удалить любые металлические частицы, которые могли скопиться на магнитных пробках. При замене масла справьтесь о правильной марке в группе 0 данного технического пособия. Необходимое количество масла на каждую ступицу составляет 1,6 литра при замене масла и 2 литра после демонтажа.



5     Убедиться в том, что уплотняющая прокладка в магнитной пробке цела. Установить магнитную пробку и затянуть ее. Крутящий момент при затягивании: 60 Нм.

















1             Линия отметки

2             Магнитная пробка









Низкий уровень масла может быть вызван двумя причинами: внешней и/или внутренней утечками.





Внешняя утечка



Внешняя утечка имеет место тогда, когда масло вытекает через сальник 13 или кольцевой сальник 9. Утечка также может происходить на наружной стороне ступицы через кольцевой сальник 15, уплотнительную прокладку 34 или через поверхность сальника между кожухом и крышкой редуктора ступицы.





Внутренняя утечка



Когда происходит внутренняя утечка, уровень масла может быть или слишком высоким, или слишком низким. Масло в ступице и балке моста вытекает через изношенные уплотнители 40.

.







Спецификации



Общее

Передаточное число в редукторе ступицы ……………………………………….1:2,857

Объем масла в каждой ступице ……………………………….. приблизительно 2 литра

Марка масла ……………………………см. группу 0 или Руководство по эксплуатации

Густая смазка для анкерных болтов …………………………………… Часть № 329 481

Стопорная жидкость ………………………………………..          Часть № 561 200 или 814 282



Установочные параметры, испытательные размеры

Максимальный зазор в подшипнике, при испытании ………………………… 0,05 мм

Старые подшипники …………………………………………………………….. 0--0,10 мм

Новые подшипники …………………………………………………………..…   0,05--0,15 мм



Крутящий момент

Гайка ступицы …………………………………………………………..                1100 Нм +/- 165 Нм

Гайки колеса, дисковое колесо …………………………………………………...600 Нм

Гайка обода, колесо со спицами ………………………………………………….350 Нм

Болты для крышки планетарного узла ………………………………...                225 Нм +/- 35 Нм

Масляные пробки в ступице ……………………………………………..…         60 Нм +/- 9 Нм

Болт для стопорной шайбы

опоры сателитов ……………………………                                  24 +/- Нм + стопорная жидкость

Болты для масляного щупа ………………………….                     14 +/- 3 Нм + стопорная жидкость
