Главные передачи RP730/731, RBP730 (Scania). Руководство - часть 28

08:05-01

ã

109

Монтаж главной передачи

Спецификация

Общие сведения

Силиконовый герметик

Обозначение по
каталогу 584 125

Герметик для резьбовых соединений

Обозначение по
каталогу 561 019

Заправочная емкость колесного редуктора заднего моста
RH730

2 л

Заправочная емкость колесного редуктора переднего моста
RH731

0,8 л

Заправочная емкость редуктора заднего моста RP730

10 л

Заправочная емкость редуктора переднего моста RP731

13,5 л

Заправочная емкость редуктора заднего моста RBP730

14 л

Моменты затяжки

Сливная пробка

80 Н.м

Шпилька

80 Н.м

Гайки шпилек

300 Н.м

Болты крышки колесного редуктора

40 Н.м

Сливные пробки колесного редуктора

10 Н.м

Карданный вал

105 Н.м

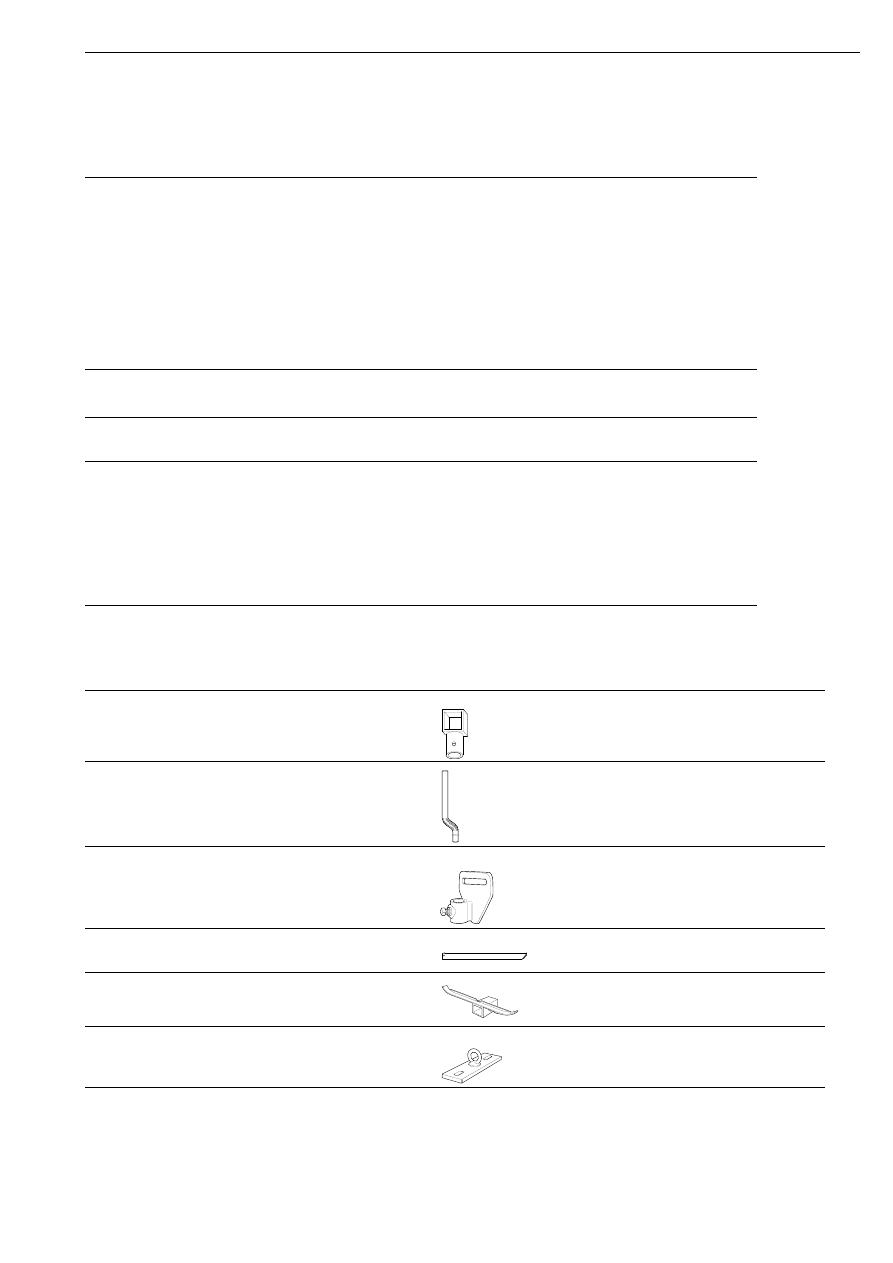

Специальные инструменты и приспособления

* Приспособление предназначено для крепления агрегатов и
используется совместно с монтажной тележкой.

Обозначение

Наименование

Рисунок

Настенная панель инструментов

98 402*

Держатель стойки

.

98 403*

Стойка

F1

98 404*

Фланец крепления
вилки карданного
шарнира

F1

98 405*

Держатель и опорная
балка

F5

99 145*

Опорная балка

F2

99 167

Проушина

G1

00_1643

98 402

00

1644

98 403

98 404

114

965

98 405

00

1646

00_1413

99 145

00

1625

99 167

Капитальный ремонт

110

ã

08:05-01

Прочие инструменты

1

Очистите изнутри балку заднего моста и
привалочный фланец для крепления
редуктора главной передачи. Затяните
сливную пробку моментом 80 Н.м.

2

Проверьте надежность крепления
шпилек в балке заднего моста.
Выверните ослабленные шпильки и
установите их на фиксатор резьбовых
соединений. Затяните шпильки моментом
80 Н.м.

3

Нанесите валик из силиконового
герметика на привалочную плоскость и
вокруг каждой шпильки.

4

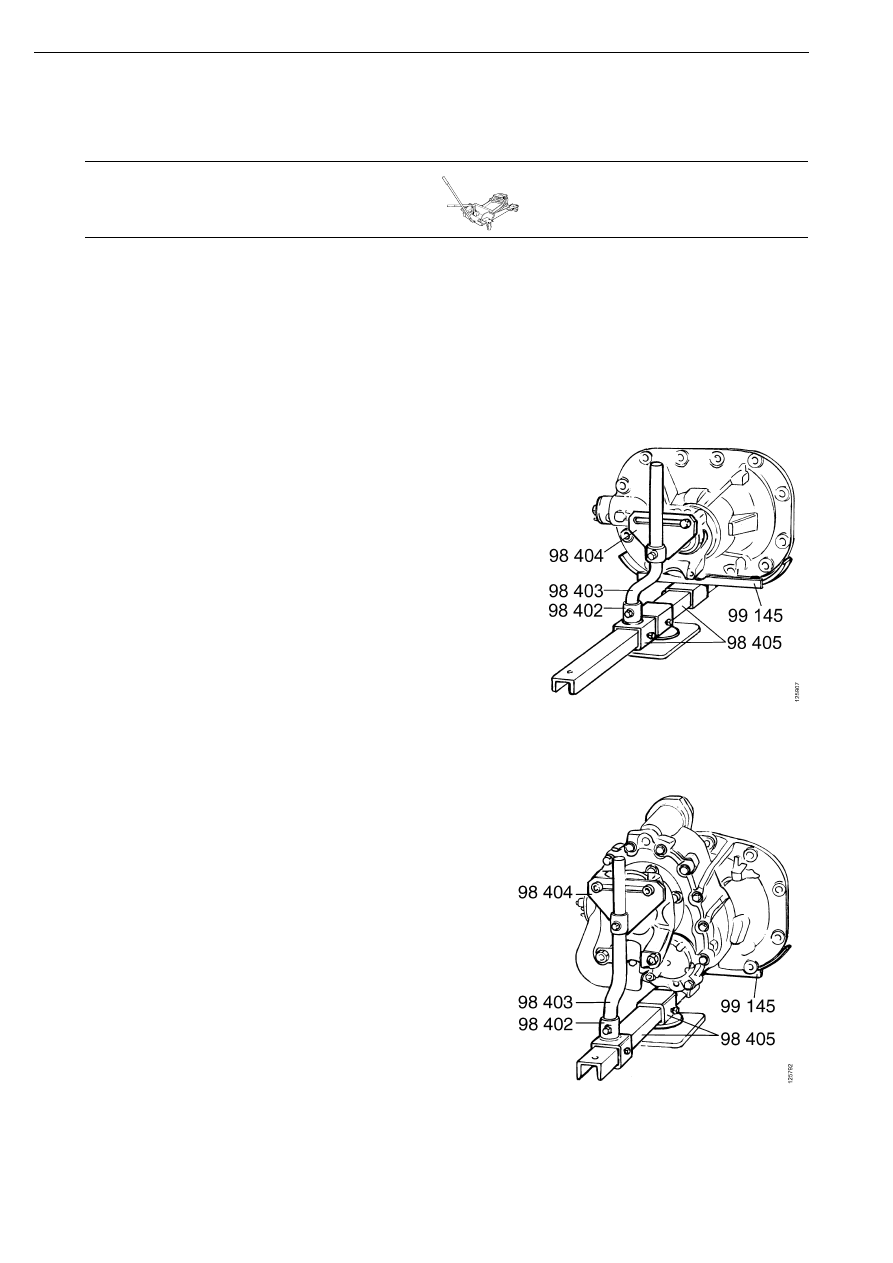

Соберите монтажное приспособление,
как показано на рисунке.

Обозначение

Наименование

Рисунок

Настенная панель
инструментов

587 313

Монтажная тележка

-

102 902

RP730/731

RBP730

Капитальный ремонт

08:05-01

ã

111

5

Снимите главную передачу с поворотного
стенда и установите ее на монтажную
тележку.

6

Отрегулируйте положение редуктора на
тележке. Прикрепите вилку карданного
шарнира к фланцу.

!

ПРЕДУПРЕЖДЕНИЕ!

Будьте осторожны при установке
редуктора на тележку. Запрещается
стоять сбоку от редуктора. Возможно
травмирование персонала при наклоне
тележки с редуктором.

7

Установите редуктор в балку заднего
моста. Проверьте, чтобы шлицы
выходного вала правильно вошли в
отверстие.

8

Проверните вилку и проверьте длину
выходного вала. Наверните через одну
гайки с шайбами и затяните гайки от руки
в порядке крест на крест. Установите
редуктор главной передачи, так чтобы
плоскость фланца картера была
параллельна привалочной плоскости
балки моста.

Примечание: Не следует прилагать больших
усилий при установке редуктора в балку
моста. Если вы ощущаете сопротивление при
монтаже, проверьте причину затруднения.

Капитальный ремонт

112

ã

08:05-01

9

Наверните остальные гайки. Момент
затяжки гаек шпилек 300 Н.м.

10 Подключите электрические разъемы и

магистрали сжатого воздуха к
механизмам блокировки
дифференциалов. Нанесите на штифты
разъемов немного консистентной смазки.

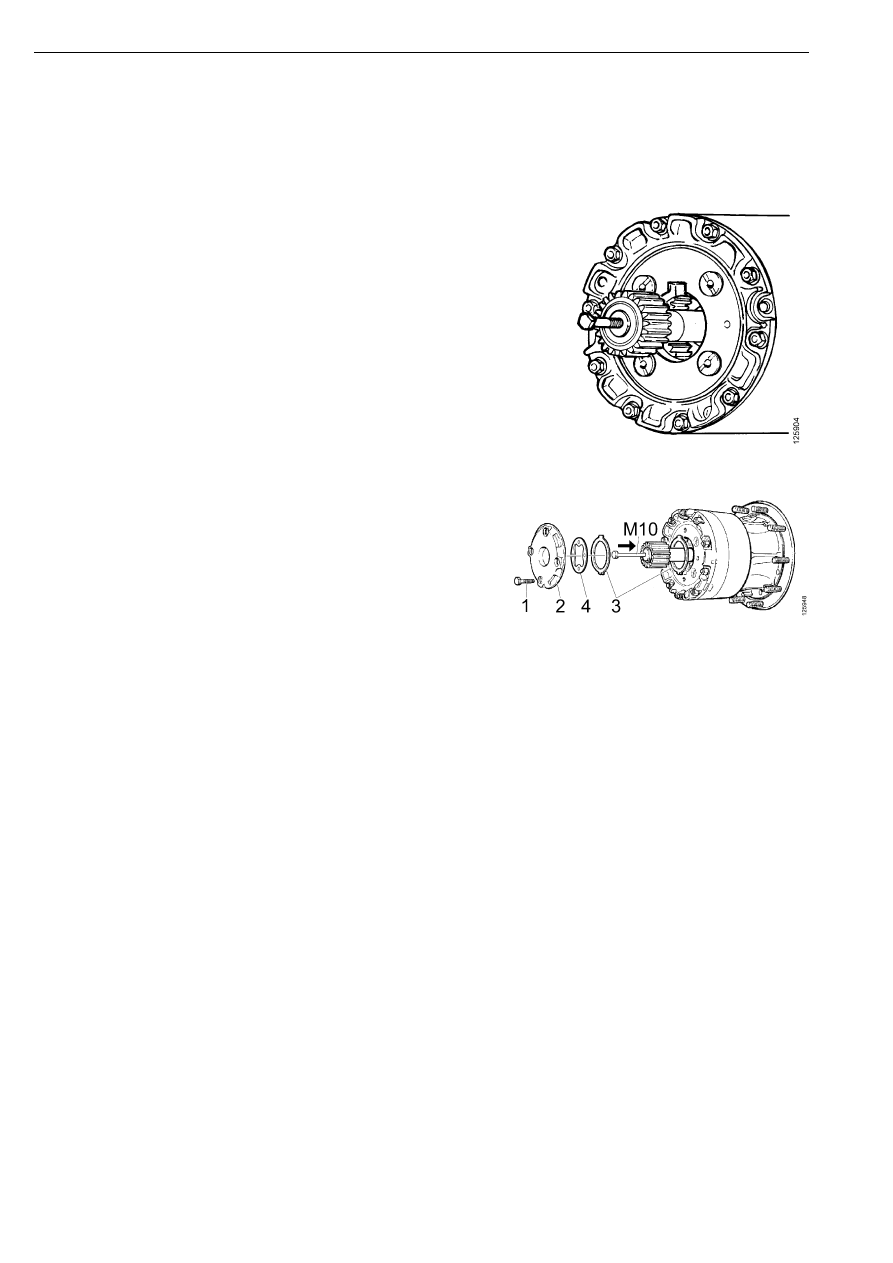

11 Установите на место внутреннюю

упорную шайбу, зафиксировав ее с
помощью консистентной смазки.
Вставьте полуоси и выверните болты
М10.

12 Установите крышку колесного редуктора

с новой прокладкой.

Примечание: На крышке выполнена
направляющая, поэтому крышка может быть
установлена только в определенном
положении.

13 Вверните болты и затяните их моментом

40 Н.м в порядке крест на крест.

1

Болт

2

Крышка

3

Упорная шайба

4

Прокладка

Капитальный ремонт
