Общее устройство и принцип действия



05:07-07

Швеция



10



Принцип действия




Высшая передача


Высшая  передача,  которая  является  нормальной  передачей,  включается  и  удерживается  в
зацеплении пружиной А.

В воздушных соединениях 1 и 2 при этом отсутствует давление. Оба поршня отводятся в крайние
положения силой сжатия пружины.

Вилка механизма переключения перемещает скользящую муфту в зацепление с шестерней высшей
передачи, которая затем фиксируется на валу.





































Общее устройство и принцип действия



05:07-07

Швеция



11

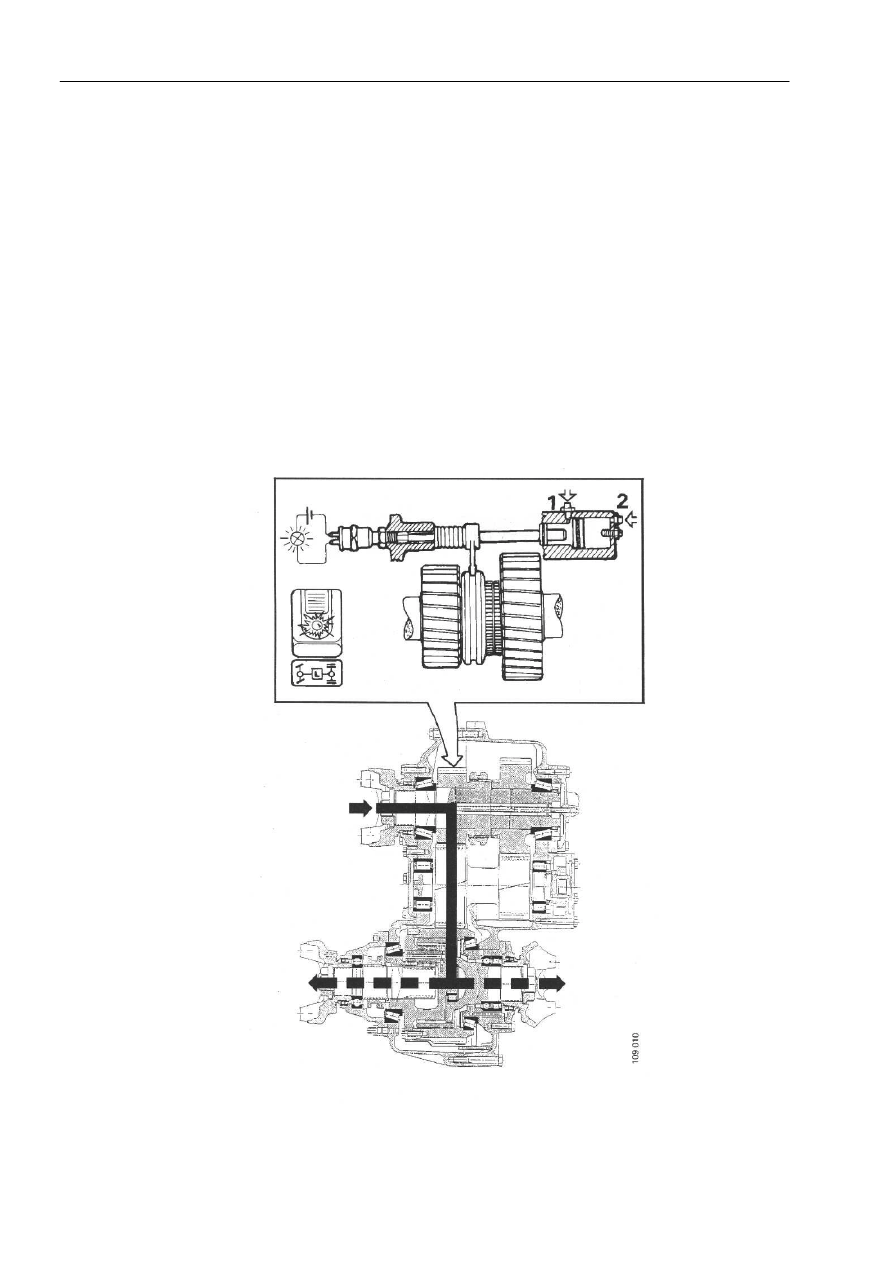

Низшая передача


Низшая передача включается и удерживается в зацеплении сжатым воздухом.

Электромагнитные клапаны V66 и V67, направляющие сжатый воздух к воздушным соединениям
1  и  2  управляющего  цилиндра,  приводятся  в  действие  переключателем,  расположенным  на
приборной панели. Оба поршня приводятся в ближнее положение сжатым воздухом.

Вилка механизма переключения перемещает скользящую муфту в зацепление с шестерней низшей
передачи,  которая  фиксируется  на  валу.  Вал  надавливает  на  подтверждающий  переключатель,
который  осуществляет  замыкание  цепи  и  вызывает  включение  индикаторной  лампы,
расположенной на переключателе.








































Общее устройство и принцип действия



05:07-07

Швеция



12

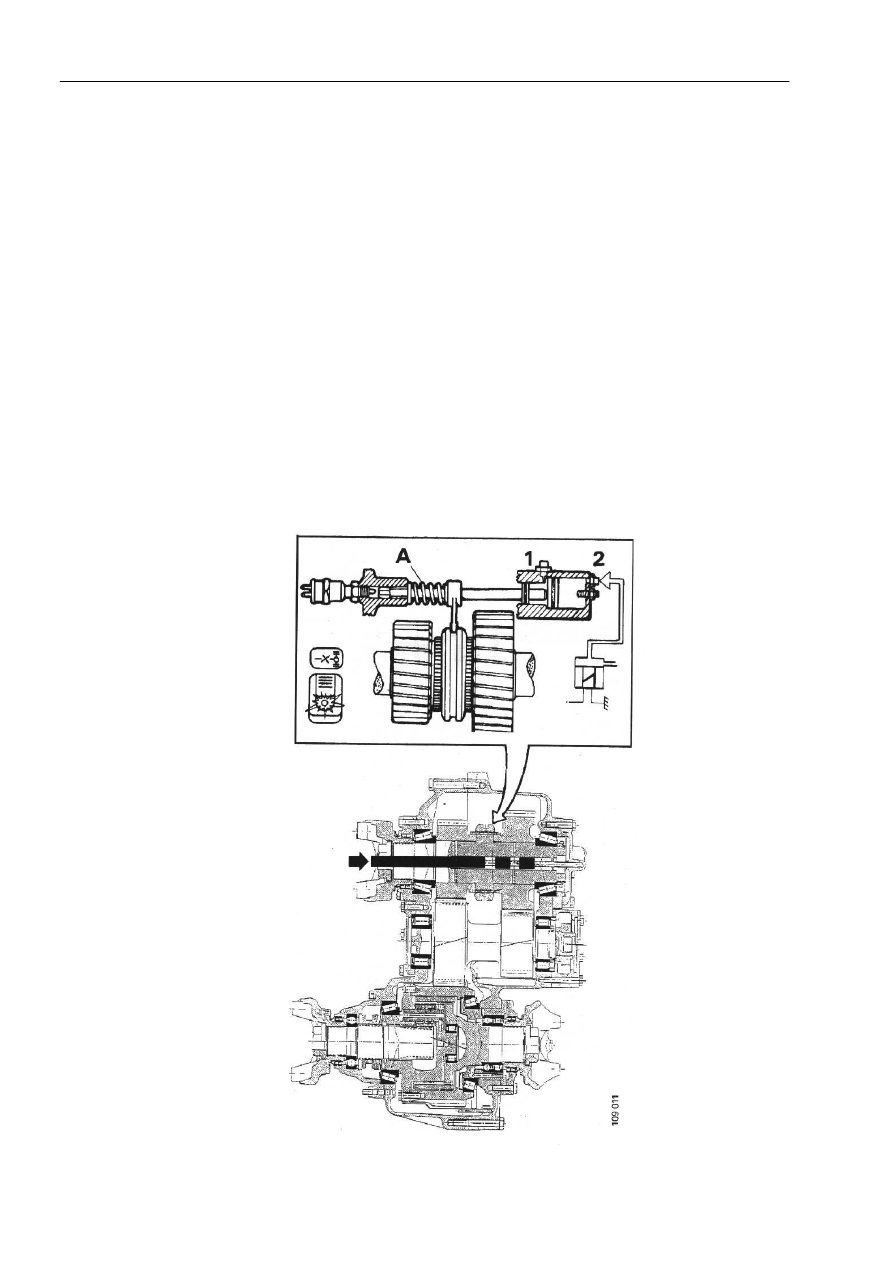

Выключение ведущих колес


Сжатый воздух, так же как и возвратная пружина, задействован при разблокировке ведущих колес.

Электромагнитный  клапан  V67,  направляющий  воздух  к  воздушному  соединению  2
управляющего цилиндра, приводится в действие переключателем, расположенным на приборной
панели.  Свободный  поршень  приводится  в  ближнее  положение  сжатым  воздухом.  Поскольку
воздушное  соединение  1  находится  в  без  давления,  возвратная  пружина  прижимает  вал  к
свободному поршню, который при этом функционирует в качестве стопора.

Вилка механизма переключения перемещает скользящую муфту в положение между шестернями,
обе шестерни при этом свободно вращаются на валу.

Включение индикаторной лампы происходит в момент активации переключателя; таким образом,
включение лампы не сигнализирует об активации механизма выключения ведущих колес.




































Общее устройство и принцип действия



05:07-07

Швеция



13



Привод на все колеса



Постоянный привод на все колеса


Привод на передние и задние колеса находится в состоянии постоянного включения посредством
дифференциала.

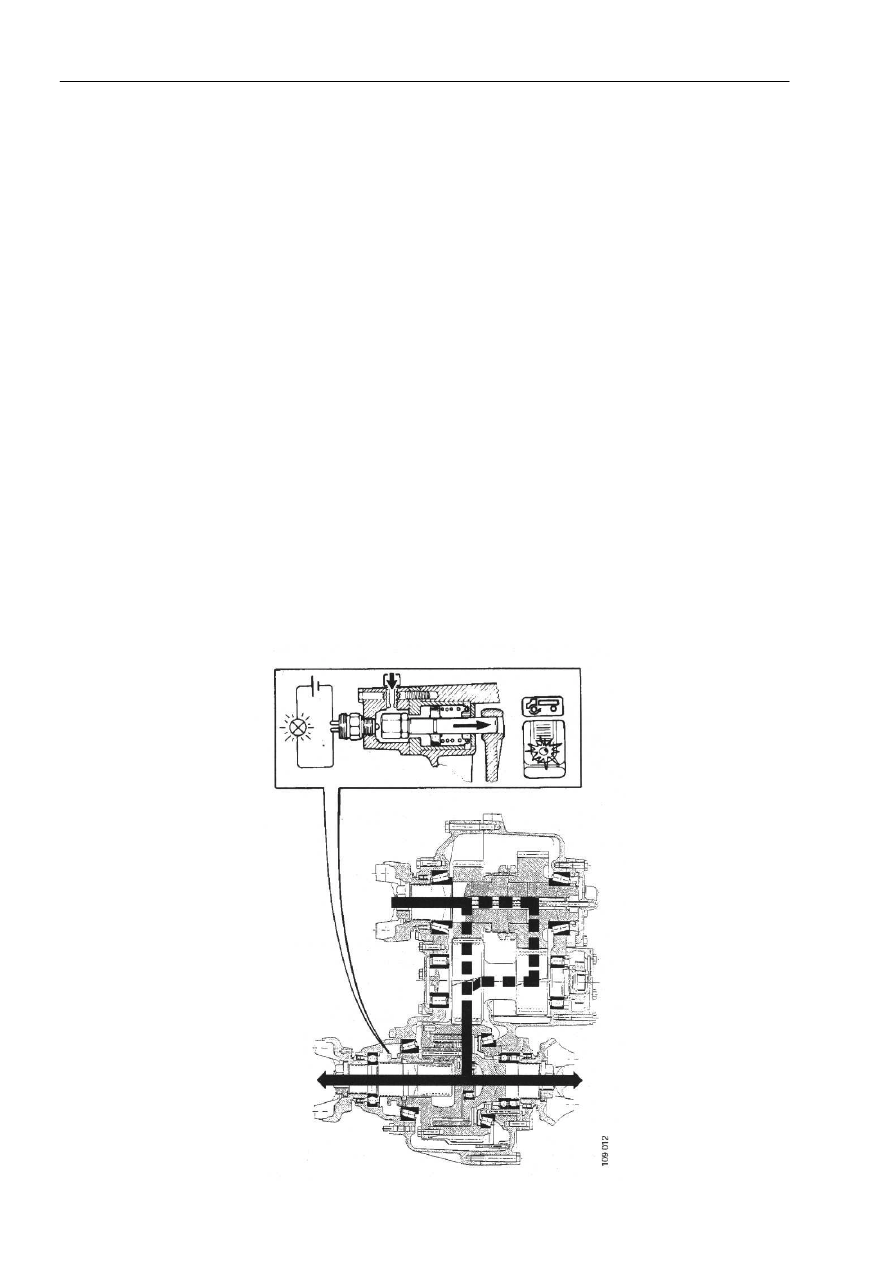

Блокировка дифференциала


Блокировка дифференциала и удержание его в этом состоянии осуществляется сжатым воздухом.
Снятие блокировки производится возвратной пружиной.

Электромагнитный клапан V68, направляющий воздух к воздушному соединению управляющего
цилиндра, приводится в действие переключателем, расположенным на приборной панели. Сжатый
воздух  преодолевает  сопротивление  пружины,  и  поршень  перемещается  в  ближнее  положение.
Вилка толкает муфту в положение блокировки. Муфта, в свою очередь, блокирует дифференциал,
и тяговое усилие поровну распределяется между задним и передним мостами вне зависимости от
сцепления  с  дорогой.  Подтверждающий  переключатель  освобождается,  происходит  замыкание
цепи и включение индикаторной лампы.
