Механизм переключения передач грузовиков Scania. Руководство - часть 7

Рукоятка рычага переключения передач с переключателем диапазонов



05:05-05

Швеция



25



Замена проводов в рычаге переключения передач


1

Отключить разъем внизу у пола.
Осуществить маркировку положения штырей в
разъеме.


2

Извлечь штыри из разъема.


3

Связать провода вместе стяжным проводом.
Вытащить провода и стяжной провод через рычаг
переключения передач.


4

Связать вместе новые провода. Вставить новые
провода с помощью стяжного провода.


5

Установить на место штыри и подключить разъем.




































Рукоятка рычага переключения передач с переключателем диапазонов



05:05-05

Швеция



26



Установка рукоятки рычага
переключения передач с
переключателем диапазонов


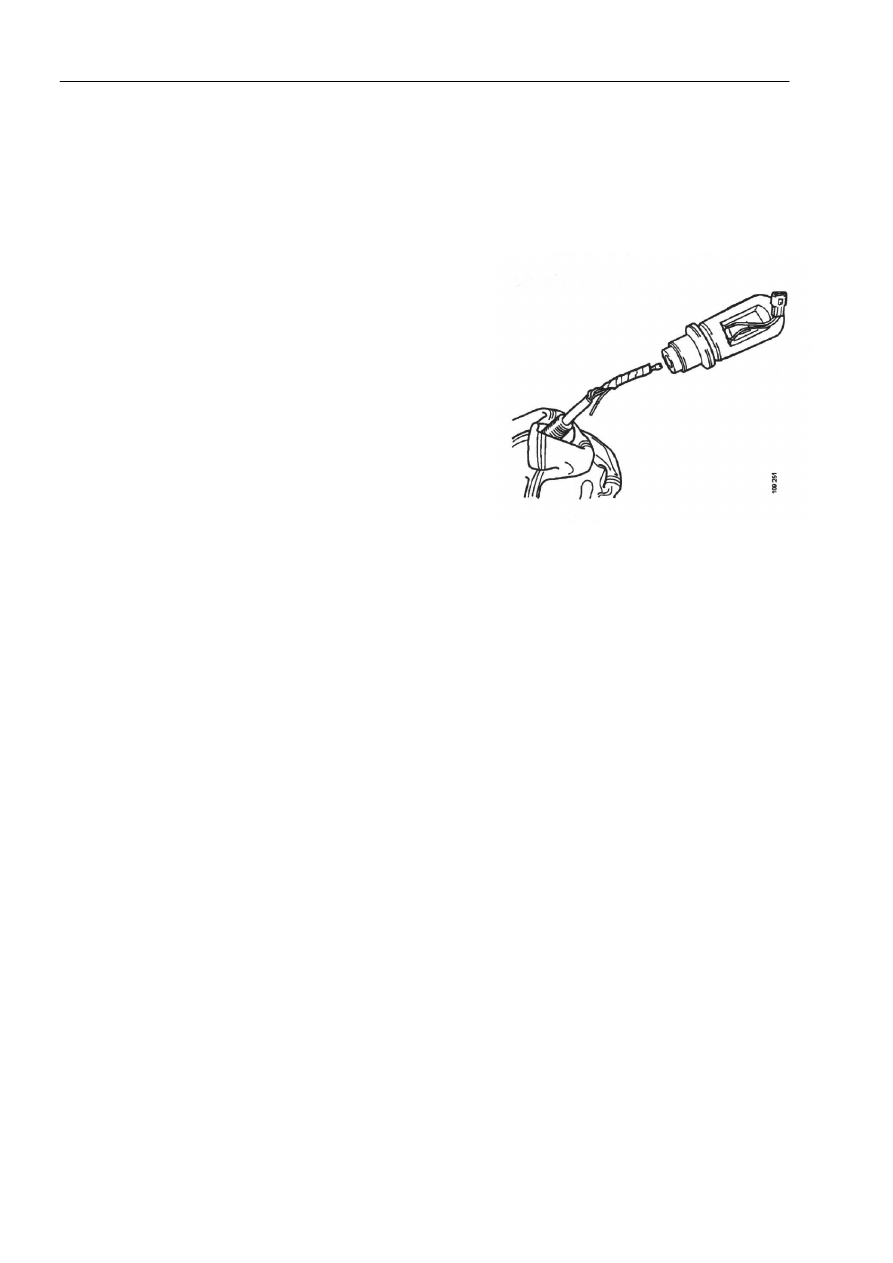

1

Связать провода вместе и вставить их в рукоятку
рычага переключения передач.













2

Привернуть рукоятку рычага переключения передач
на место.


Примечание: Убедиться в том, что провода не
скручиваются при установке рукоятки рычага
переключения передач.

3

Убедиться в том, что рычаг переключения передач
выступает на нужную высоту от верхнего шарнира
до верха рукоятки рычага переключения передач;
смотри раздел, озаглавленный "Проверка и
регулировка длины рычага переключения передач в
кабине".


4

Затянуть контргайку с крутящим моментом затяжки
40+/-

6 Нм.


5

Надеть чехол.


6

Вставить штыри в разъем переключателя
диапазонов. Осуществить сборку разъема.


7

Установить переключатель на место. Убедиться в
правильности расположения выключателя.









Рукоятка рычага переключения передач с переключателем диапазонов



05:05-05

Швеция



27



Поворот рукоятки рычага переключения передач


Рукоятка рычага переключения передач может
поворачиваться во избежание непроизвольного
переключения передач делителя.

1

Снять чехол.


2

Отвернуть контргайку рукоятки рычага
переключения передач.







3

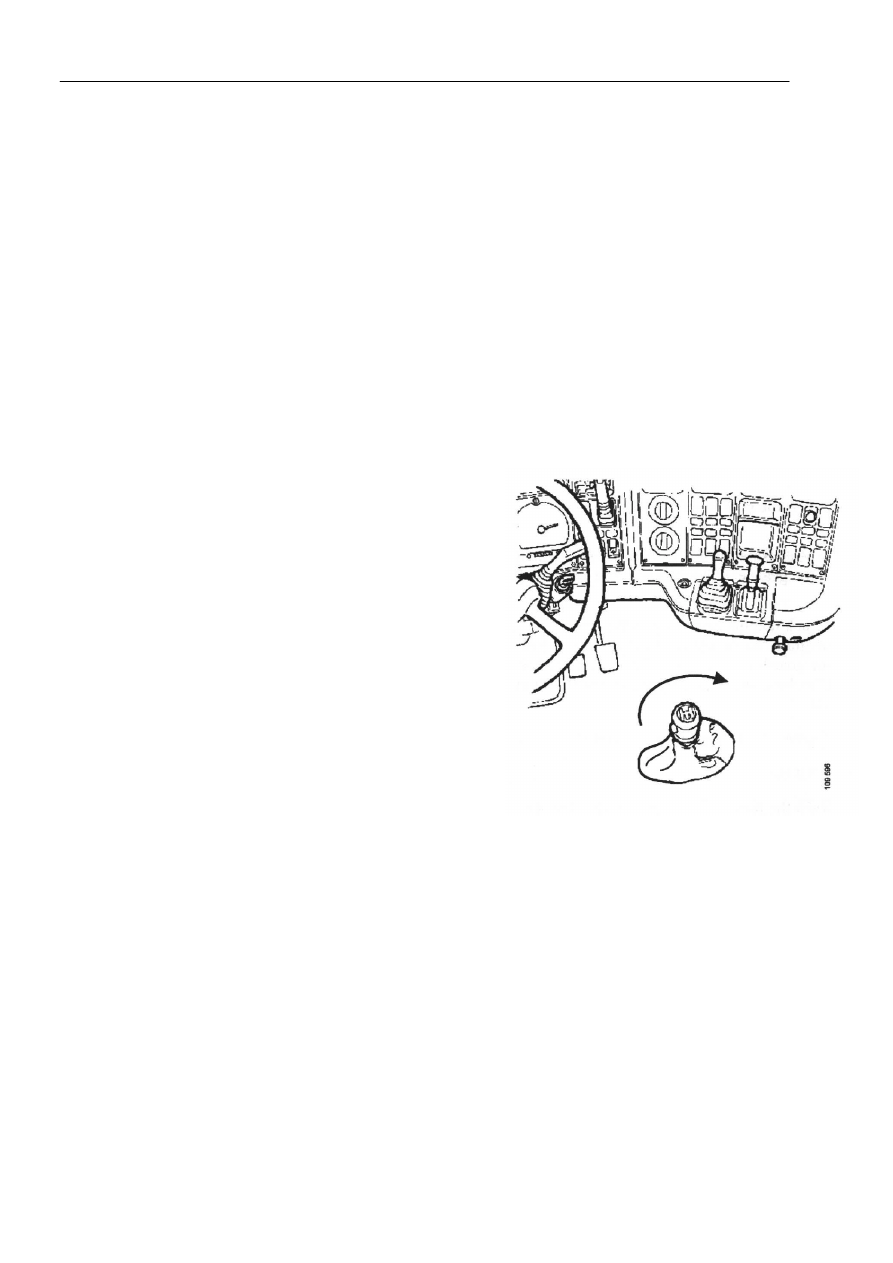

Для автомобилей с левым рулем.



Повернуть рукоятку рычага переключения передач
на 45 градусов с тем, чтобы кулисный
переключатель смотрел по диагонали назад влево;
смотри рисунок.




Для автомобилей с правым рулем.



Повернуть рукоятку рычага переключения передач
на 45 градусов с тем, чтобы кулисный
переключатель смотрел по диагонали назад вправо;
смотри рисунок.


Примечание: Крышка рукоятки, на которой
изображены положения передач, должна быть
повернута на 45 градусов в обратном направлении с
тем, чтобы положения передач были изображены
правильно.

4

Снять крышку с помощью малой отвертки.


5

Извлечь направляющие штифты из нижней
поверхности крышки.


6

Повернуть крышку в правильном направлении и
приклеить ее к рукоятке рычага переключения
передач.


7

Затянуть контргайку с крутящим моментом затяжки
40+/-

6 Нм.


8

Убедиться в возможности осуществления
переключения передач делителя.




Рукоятка рычага переключения передач с переключателем диапазонов



05:05-05

Швеция



28



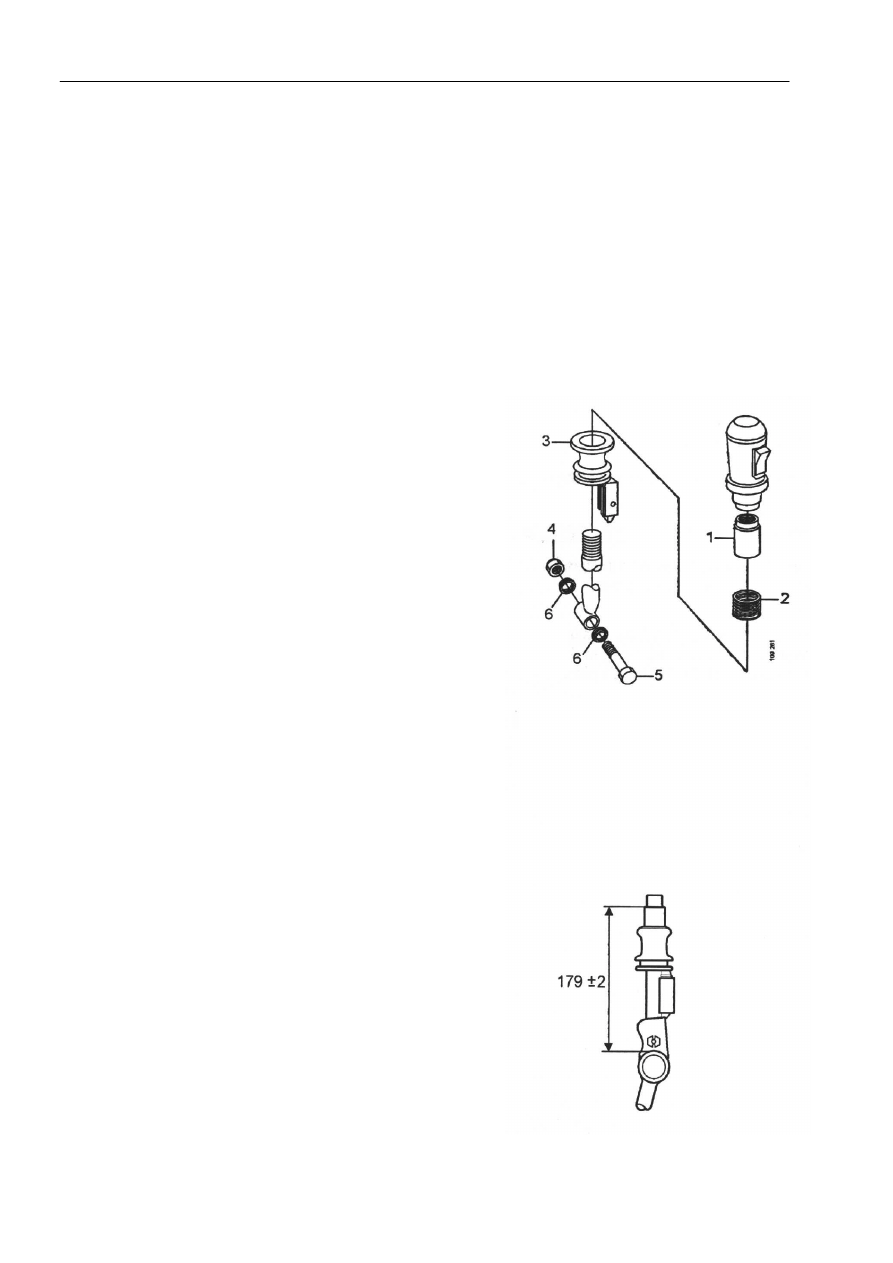

Замена контрящей втулки, кабины типа Р и R, шарнирный рычаг
переключения передач


1

Снять рукоятку рычага переключения передач,
смотри пункт "Снятие рукоятки с переключателем
диапазонов".







2

Отвернуть гайку 1, удерживающую рычаг
переключения передач.


3

Извлечь пружину 2.


4

Вынуть узел контрящей втулки 3.


5

Разобрать контрящую втулку и заменить все детали,
имеющие признаки износа. Осуществить сборку
контрящей втулки.


6

Смазать поверхности скольжения контрящей
втулки консистентной смазкой для шасси и
установить на место узел контрящей втулки.


7

Установить пружину 2.

1

Гайка

2

Пружина

3

Узел контрящей втулки

4

Контргайка

5

Болт

6

Втулка




8

Заворачивать гайку до момента получения
расстояния 179+/-2 мм, как это показано на
рисунке.


Примечание: Если гайка не будет завернута до

расстояния 179+/-2 мм, затяжка втулки будет
избыточно велика, что затруднит опускание рычага.


9

Установить на место рукоятку рычага
переключения передач, смотри пункт "Установка
рукоятки рычага переключения передач с
переключателем диапазонов".
