Механизм переключения передач грузовиков Scania. Руководство - часть 8





Рукоятка рычага переключения передач с переключателем диапазонов



05:05-05

Швеция



29



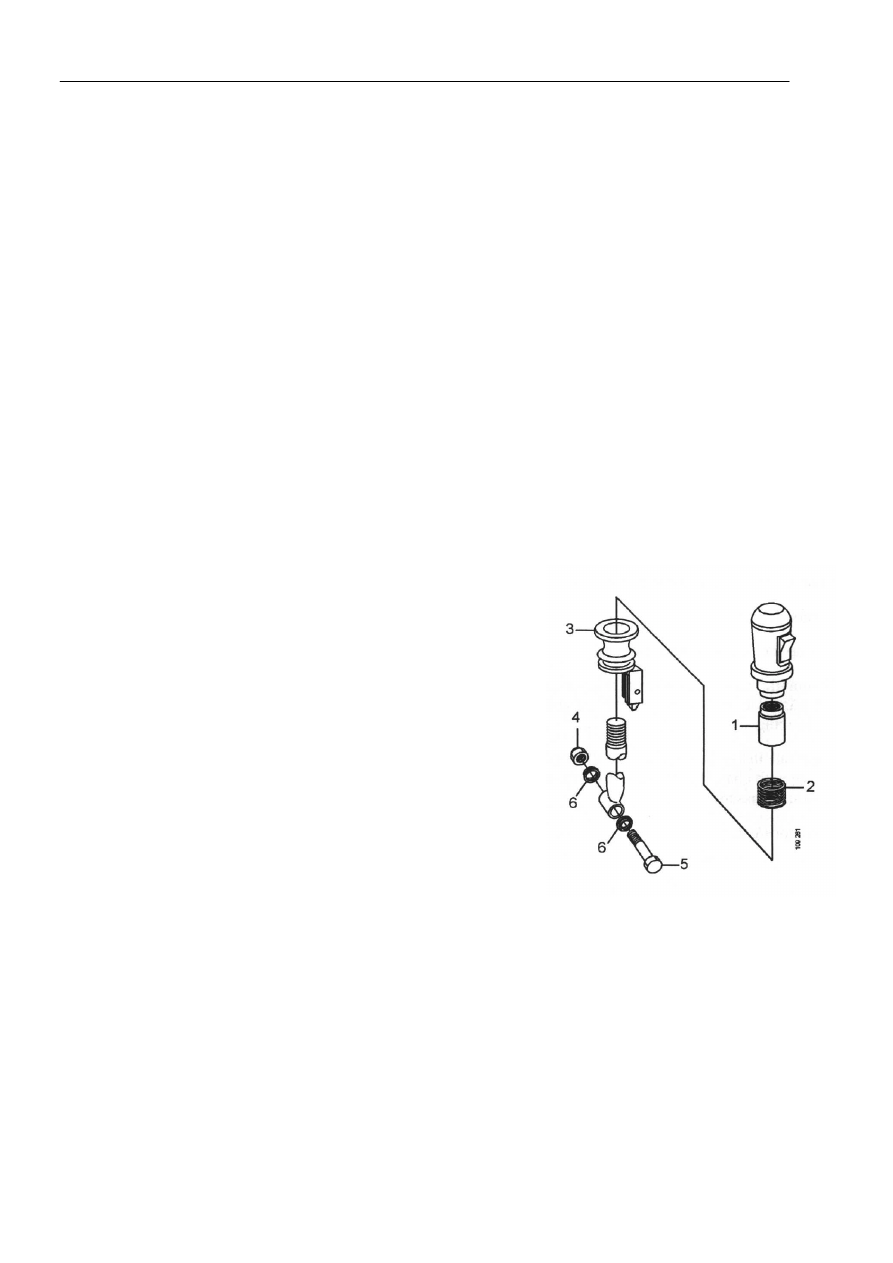

Замена втулок, кабины типа Р и R,
шарнирный рычаг переключения
передач




Снять чехол.



Отсоединить электропроводку внизу у пола.









Отвернуть контргайку 4.



Снять нагрузку с рычага, опустив его. Извлечь болт
5.



Вынуть втулки 6.



Смазать новые втулки 6 консистентной смазкой для
шасси. Установить втулки на место.


Примечание: При установке новых втулок важно
убедиться в том, что паз болта совпадает со штифтами
втулок.


Осуществить поперечную регулировку рычага
переключения передач, смотри пункт "Поперечная
проверка и регулировка, кабины типа Р и R".



Затянуть контргайку 4.



Осуществить подсоединение электропроводки.


10

Натянуть и установить на место чехол.

Гайка

Пружина

Узел контрящей втулки

Контргайка

Болт

Втулка







Узел рычага переключения передач кабины типа P и R



05:05-05

Швеция



30



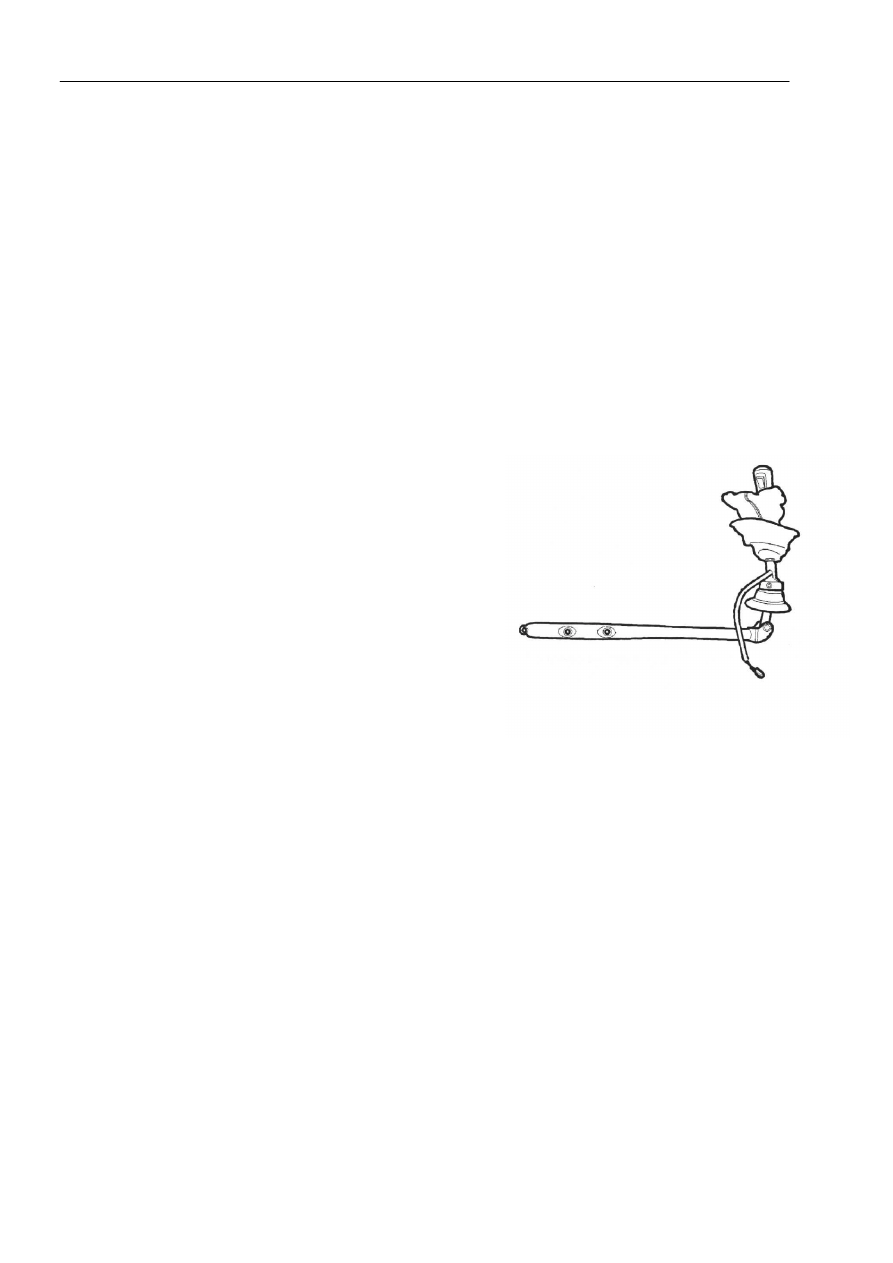

Узел рычага переключения передач,
кабины типа Р и R






Снятие узла рычага переключения
передач



Снять чехлы.



Разомкнуть разъем внизу у пола.



Извлечь болт, который проходит через подшипник
рычага переключения передач в проходной втулке
кабины.












Узел рычага переключения передач, кабины
типа Р и R, модели с левым рулем



ПРЕДУПРЕЖДЕНИЕ!
Необходимо всегда
осуществлять откидывание кабины до тех пор, пока она
не пройдет точку равновесия, и не достигнет конечного
положения.





Необходимо установить клапан переключения в нижнее
положение откидывания назад, когда кабина поднята
вверх.





Работая под кабиной, необходимо всегда использовать
опорную стойку кабины.






Откинуть кабину.





Узел рычага переключения передач кабины типа P и R



05:05-05

Швеция



31



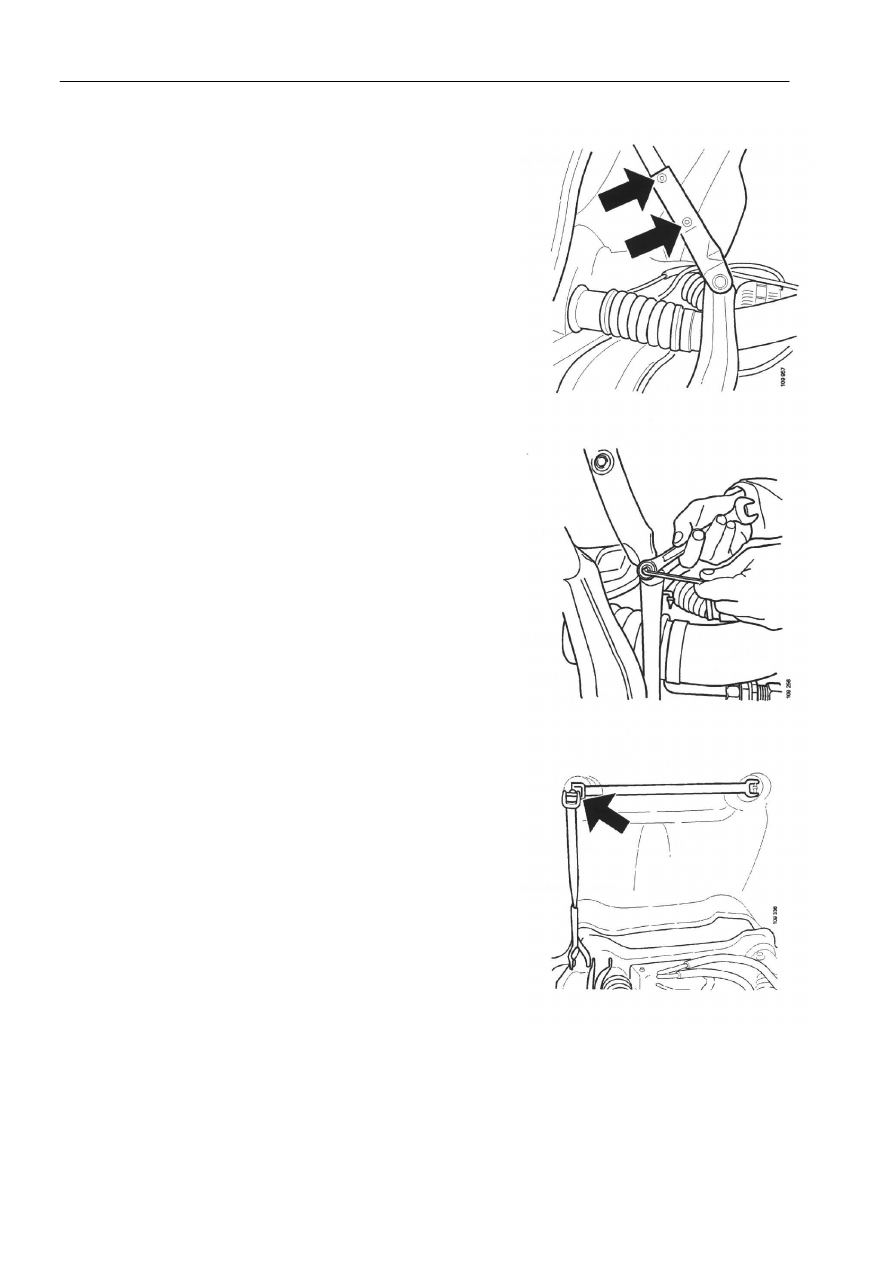

Отвернуть болты, крепящие кронштейн
продольного хода.












Отвернуть стопорную гайку шарового шарнира
поперечного хода, используя торцевой ключ и
гаечный ключ.















Только для моделей с правым рулем:



Также извлечь болт, который проходит через
подшипник рычага переключения передач в полу
кабины с левой стороны. Отсоединить рычажный
механизм в кронштейне.










Кронштейн, кабины типа Р и R
(модели с правым рулем)





Вынуть рычаг переключения передач через
проходную втулку внутрь кабины.





Узел рычага переключения передач кабины типа P и R



05:05-05

Швеция



32


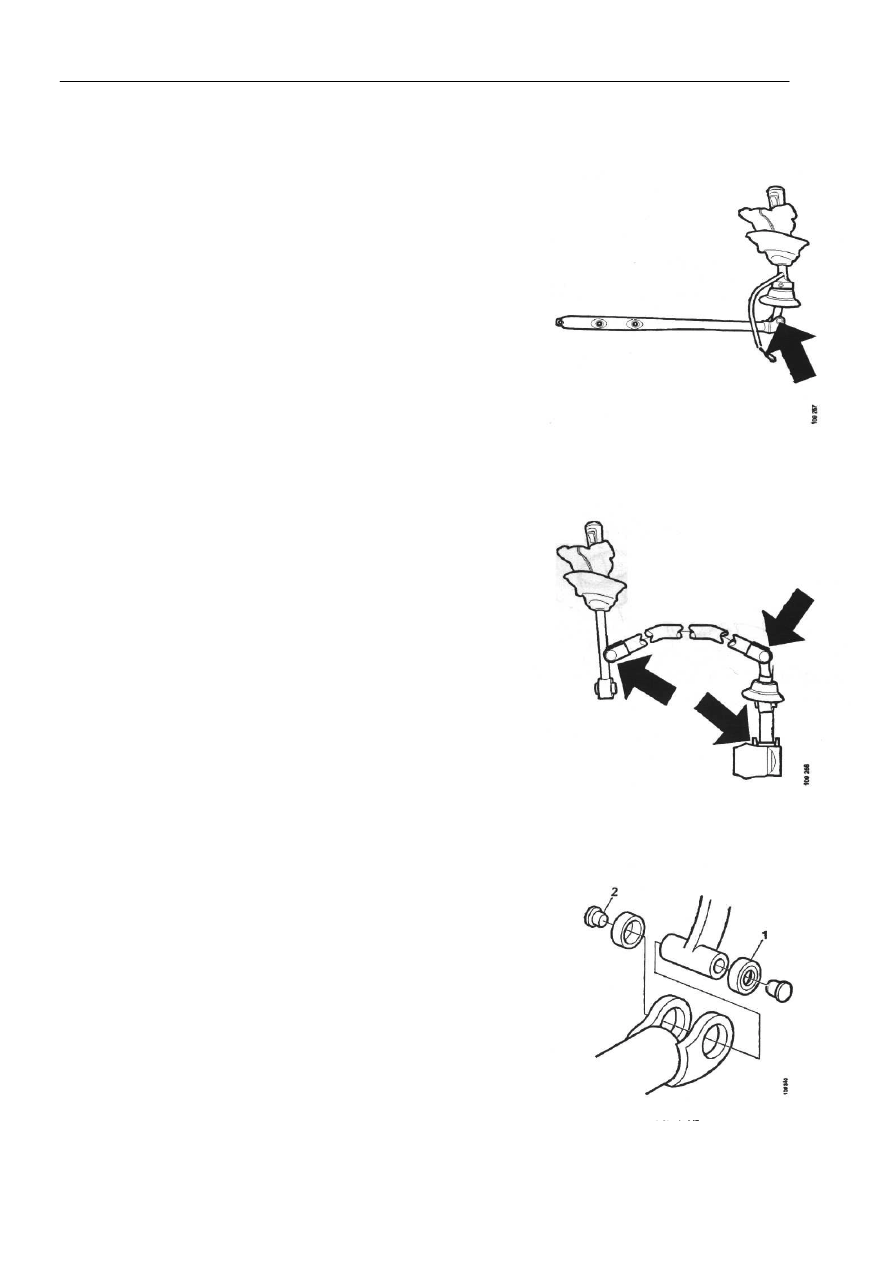

Снятие подшипников между рычагом переключения передач и
соединительным рычагом


Рассматриваемые подшипники отмечены на рисунках.









Подшипники между рычагом
переключения передач и
соединительным рычагом (кабины
типа Р и R, модели с левым рулем)
















Подшипники между рычагом
переключения передач и
соединительным рычагом (кабина
типа Р, модели с правым рулем)










Выпрессовать подшипник 1, используя
соответствующие втулки.




1  Подшипник
2  Распорная втулка
