Коробка передач GRS900 грузовиков Scania. Руководство - часть 8





Коробка передач



  05:03-02





Коробка передач



Демонтаж



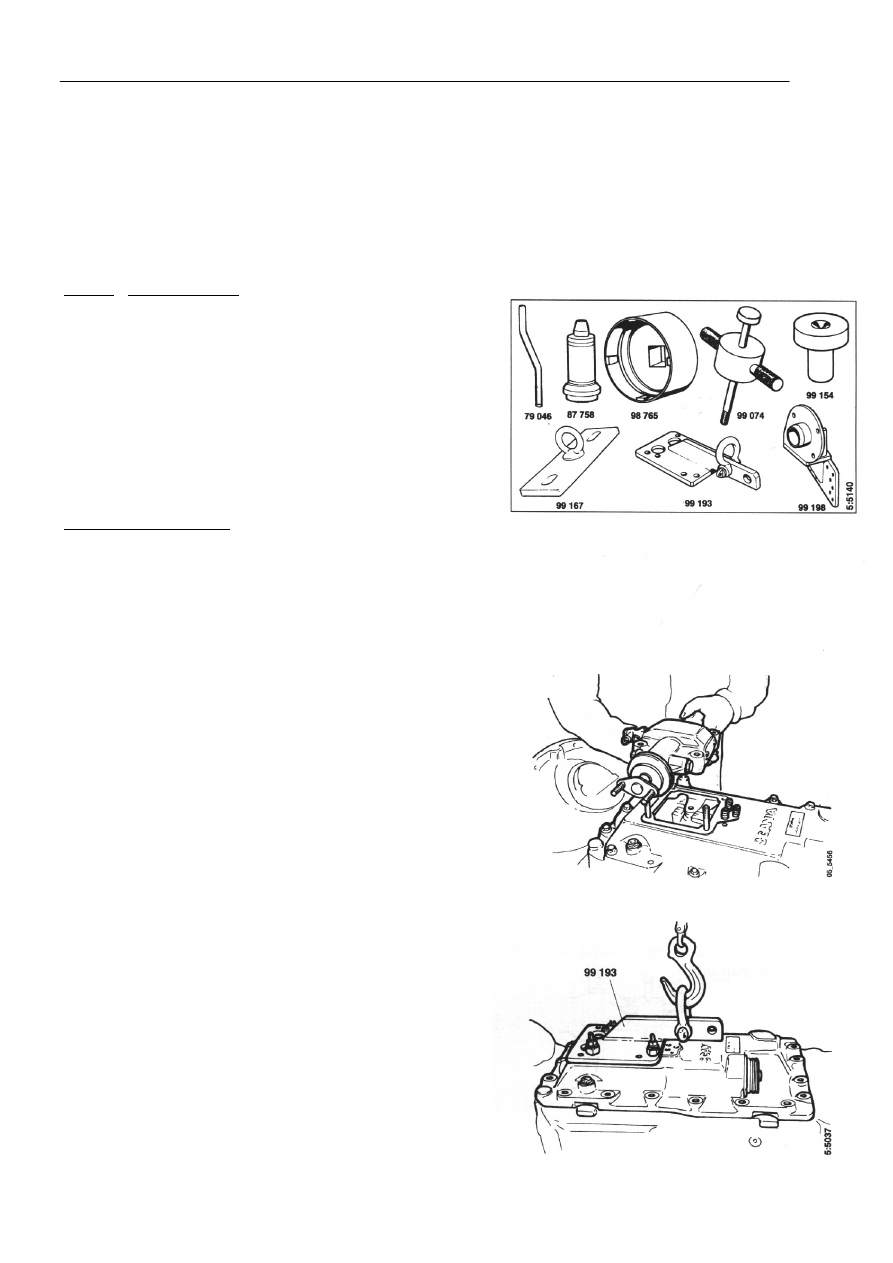

Специальные инструменты


Номер   Наименование

79 046   Оправка
87 758   Оправка
98 765   Шлицевой держатель
99 074   Съемник
99 154   Опорная оправка
99 167   Подъемное приспособление
99 193   Подъемное приспособление
99 198   Зажим

Другие инструменты

587 511   Съемник
587 585   Клещи для снятия стопорных колец





Отсоединить электропроводку, воздушные шланги,
электромагнитный клапан (блокировка делителя) и
пневматический цилиндр делителя.




Снять опору рычага механизма переключения
передач, крышку, расположенную позади опоры
рычага механизма переключения передач, а также
три пружины и фиксаторы.










Закрепить подъемное приспособление 99 193 с
помощью двух гаек М10 и двух гаек М14 в качестве
шайб, а также с помощью двух болтов М10х25.





Коробка передач



  05:03-02





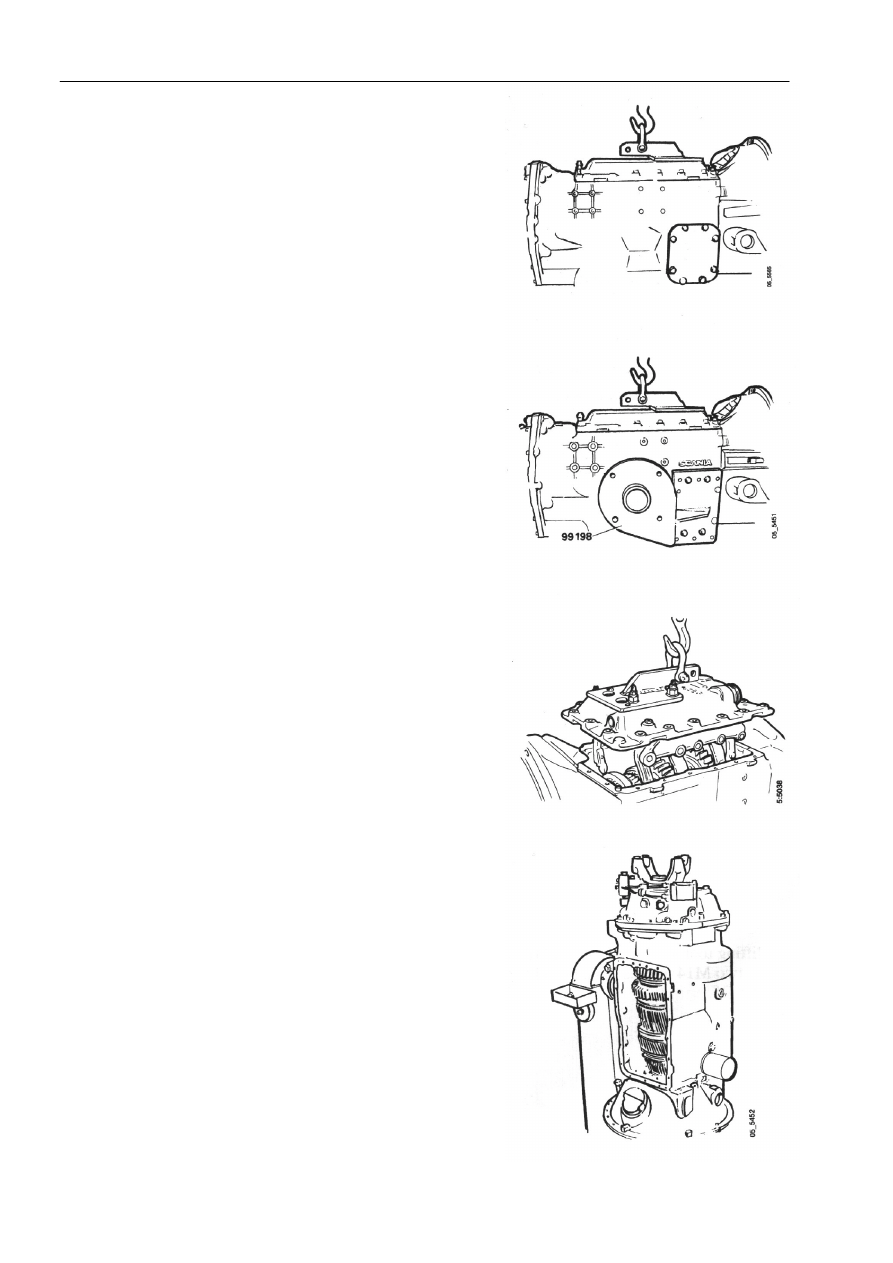

Снять механизм отбора мощности / крышку
механизма отбора мощности.












Установить зажим 99 198.













Установить коробку передач на универсальный
стенд.



Снять зажимные болты крышки. Снять крышку с
механизмом переключения передач с вилками
механизма переключения. Снять подъемное
приспособление 99 193.











Развернуть коробку передач под углом 90

°

 на

стенде так, чтобы планетарная передача была
направлена вверх.








Коробка передач



  05:03-02




Описание демонтажа планетарной передачи с
замедлителем приводится в брошюре, озаглавленной
"Планетарная передача, коробки передач
GR/GRH/GRS/GRSH900".


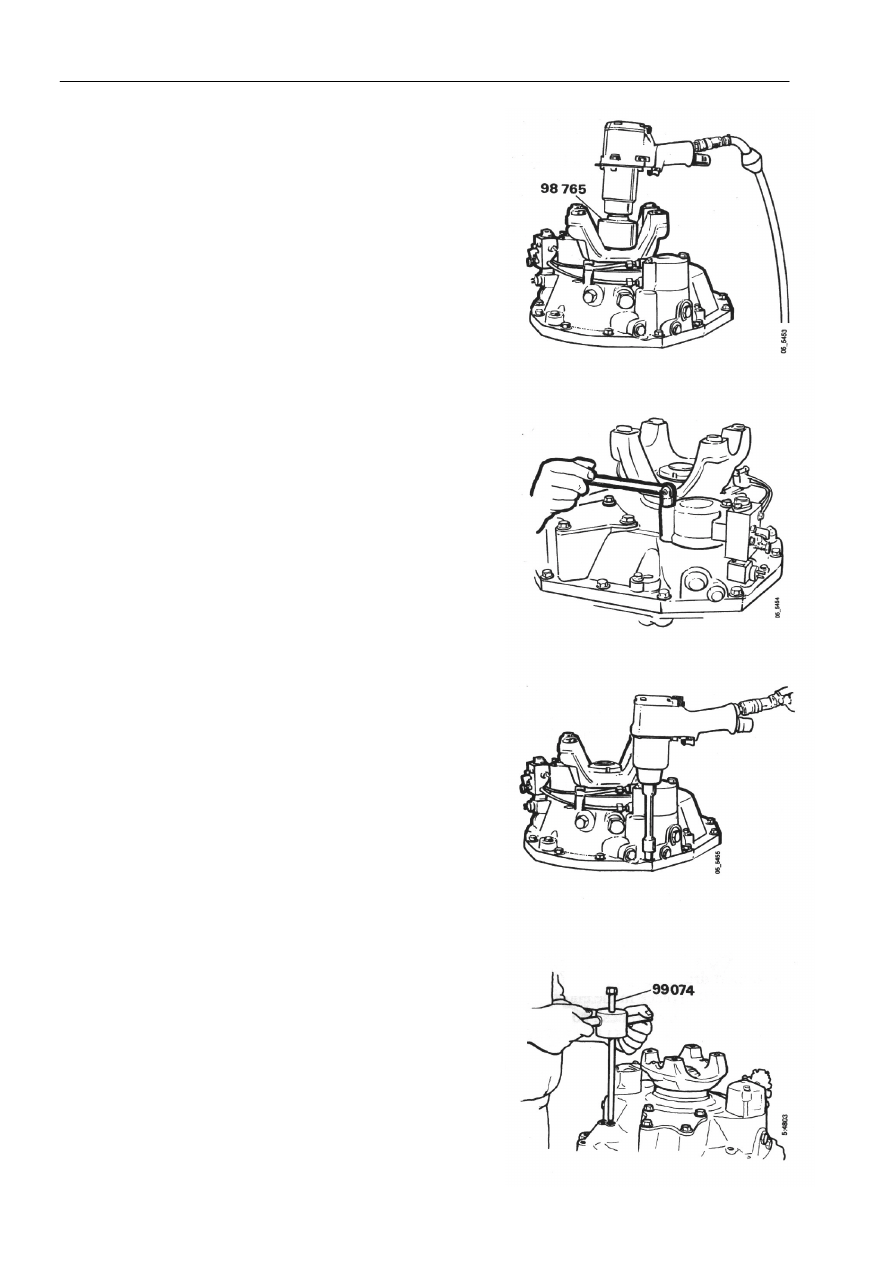

Ослабить, но не снимать круглую гайку фланец-
вилки.












Ослабить и повернуть цилиндр механизма
переключения с правой стороны для освобождения
доступа к зажимным болтам.









10  Отвернуть 13 зажимных болтов. Отвернуть

стопорные болты трех направляющих штифтов.











11  Вынуть направляющие штифты, используя съемник

99 074.









Коробка передач



  05:03-02




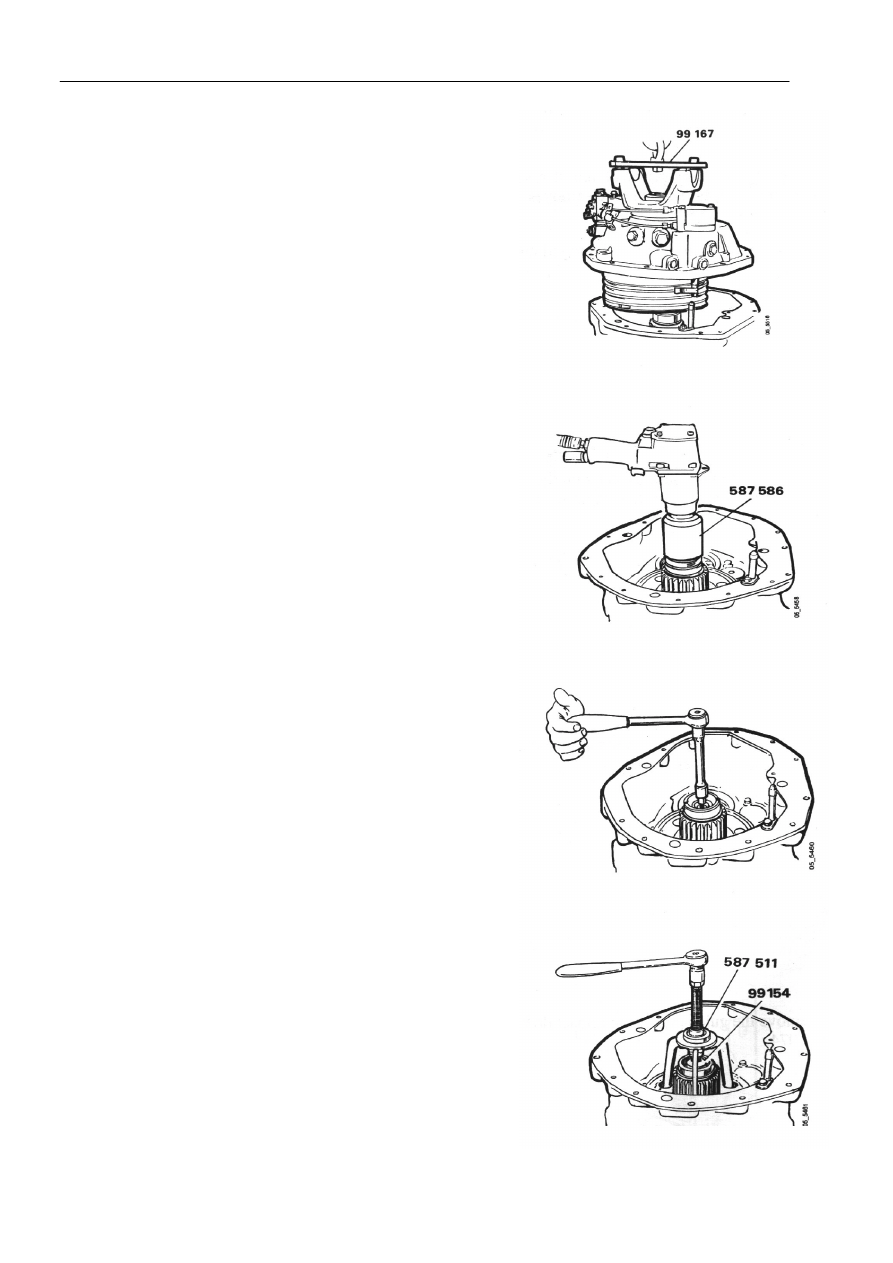

12  Закрепить подъемное приспособление 99 167 на

торцевой вилке. Снять отсек планетарной передачи
и отложить его в сторону.


Описание ремонта планетарной передачи приводится в
брошюре, озаглавленной "Планетарная передача,
коробки передач GR/GRH/GRS/GRSH900".









13  Снять круглую гайку. Использовать шлицевой








14  Снять масляный штуцер (8 мм внутренний

шестигранник). (Не является необходимым, если не
происходит замены вторичного вала.)


Примечание: Гайковерт не использовать. Вместо
этого, при необходимости осуществить нагрев
герметизирующего состава.





15  Установить опорную оправку 99 154 или 98 575,

если масляный штуцер остается на торце вала.
Извлечь синхронизирующий конус и солнечную
шестерню с помощью съемника 587 511.
