Коробка передач GRS900 грузовиков Scania. Руководство - часть 9

Коробка передач



  05:03-02



9


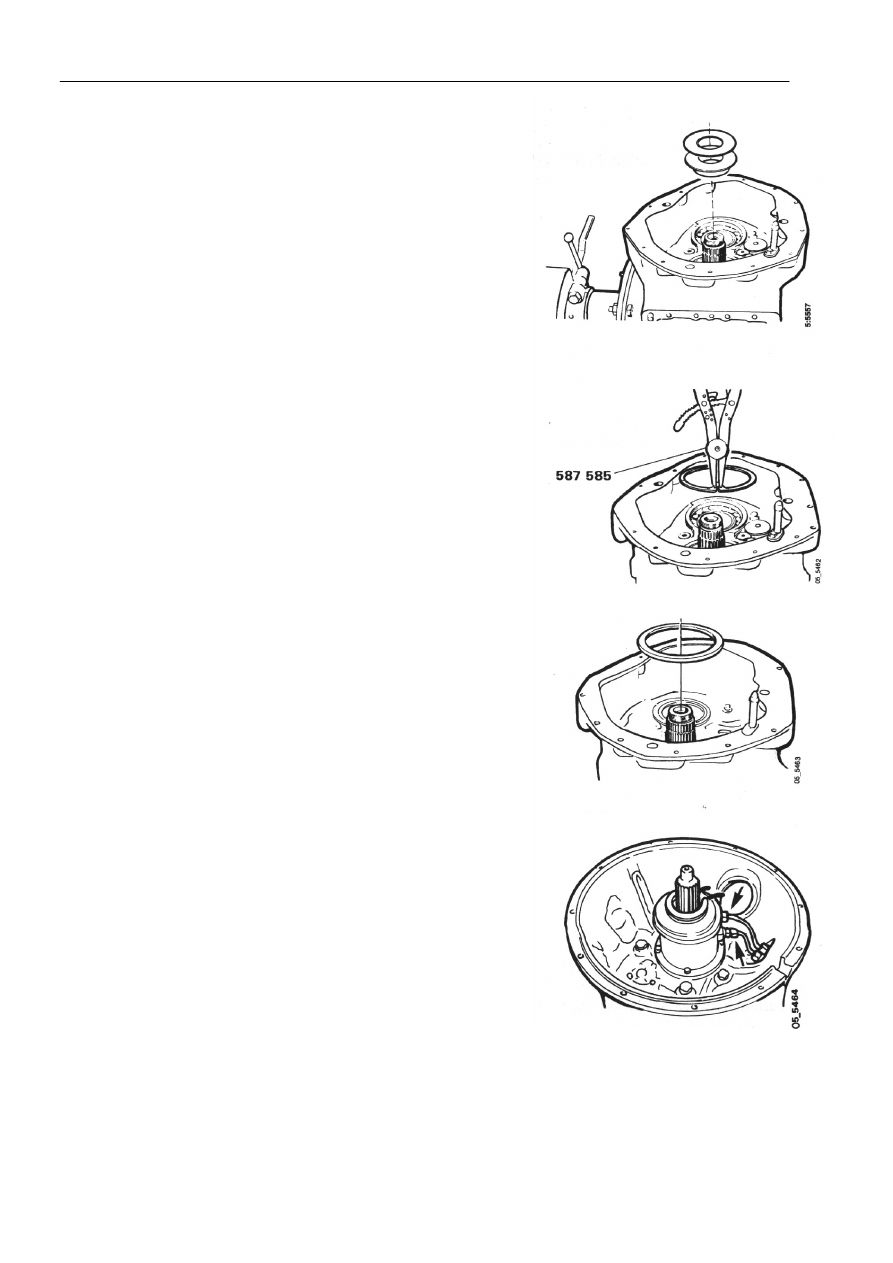

16  Снять прокладку(и) и распорное кольцо.













17  Снять стопорное кольцо вторичного вала,

используя клещи для снятия стопорных колец 587
585. Снять прокладки.


















18  Повернуть коробку передач на 180

°

С.


Примечание: Кольцо подшипника вторичного вала
может выпасть.

19  Снять оба соединения с обоих трубопроводов

внутри картера сцепления. Вынуть штуцеры и
отсоединить трубопроводы.


20  Заглушить оба соединения исполнительного

цилиндра для предотвращения попадания грязи
внутрь гидравлического узла.





Коробка передач



  05:03-02



10


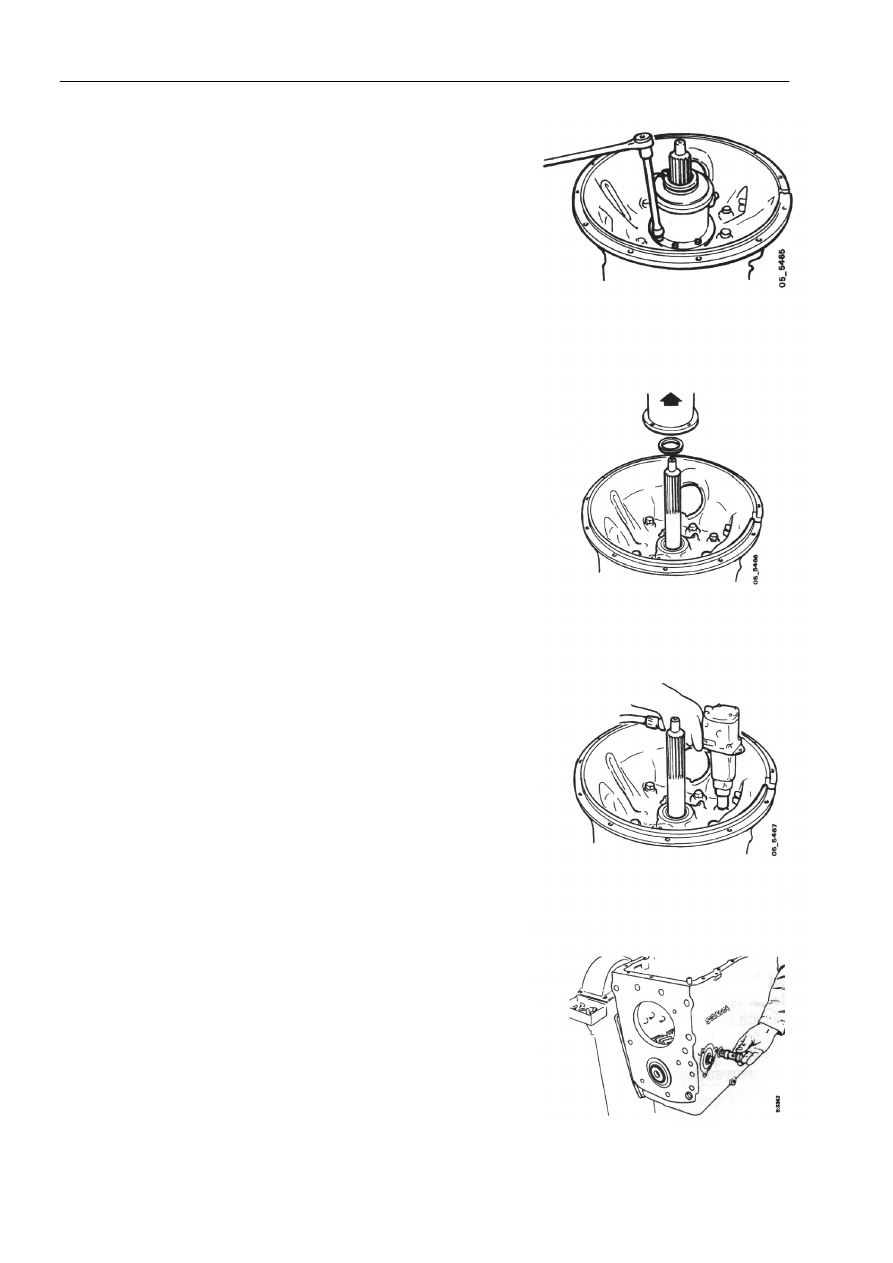

21  Снять четыре зажимных болта исполнительного

цилиндра.












22  Вынуть исполнительный цилиндр и шевронное

кольцевое уплотнение.













23  Отвернуть восемь болтов картера сцепления.

Снять картер сцепления.











24  Снять масляный фильтр и перепускной клапан

(также называемый сливным клапаном),
расположенный позади масляного фильтра.

В грузовиках с системой охлаждения масла
необходимо также снять промежуточную деталь.




Коробка передач



  05:03-02



11


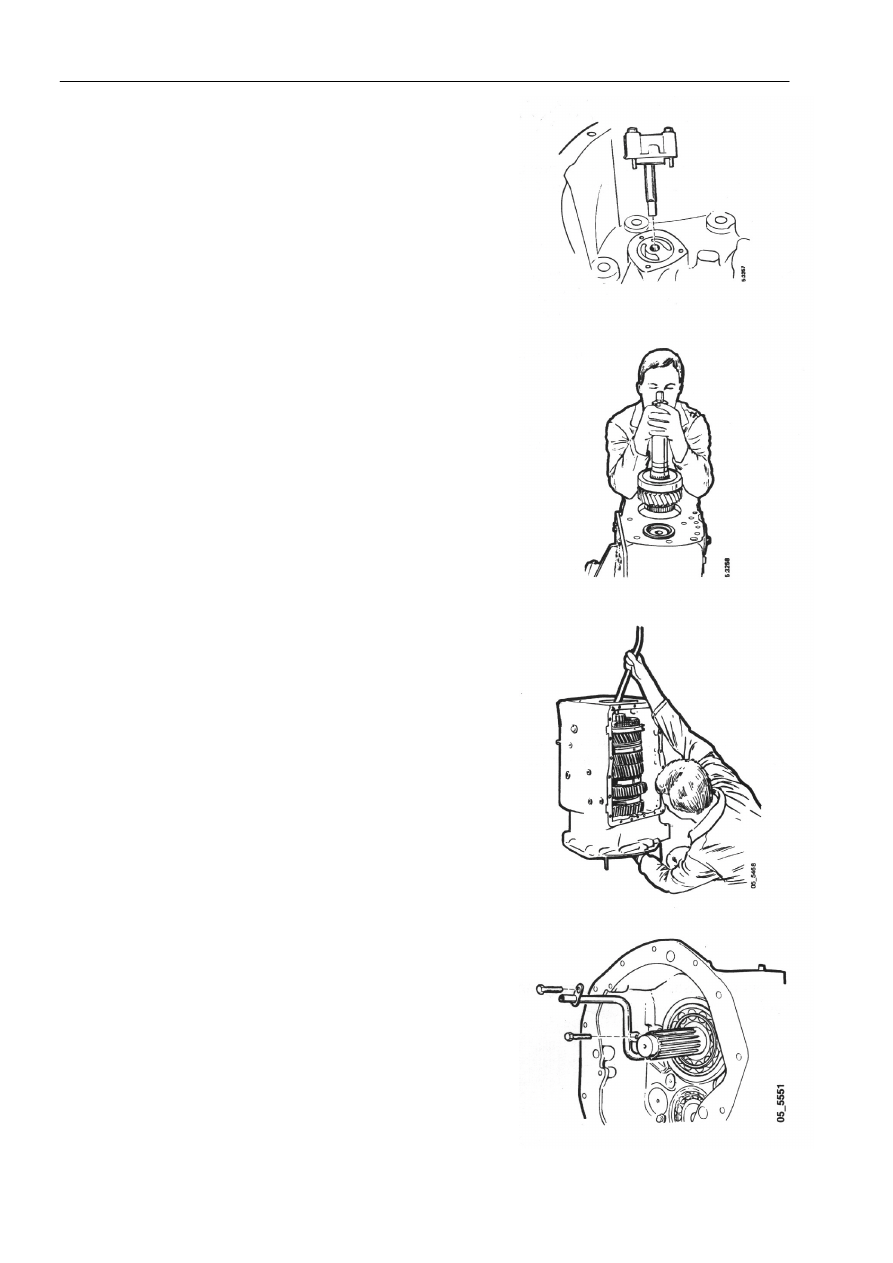

25  Снять масляный насос.











26  Вынуть вторичный вал и наружное кольцо его

подшипника.












27  Поддев вторичный вал, вынуть наружное кольцо

подшипника.











28  Отвернуть два зажимных болта маслопровода.

Снять маслопровод. Снять расположенную в
передней части распорную втулку и
уплотнительное кольцо, расположенное внутри
втулки.









Коробка передач



  05:03-02



12


29  Развернуть коробку передач на 90

°

 для

предотвращения выпадения узла переднего
синхронизатора.


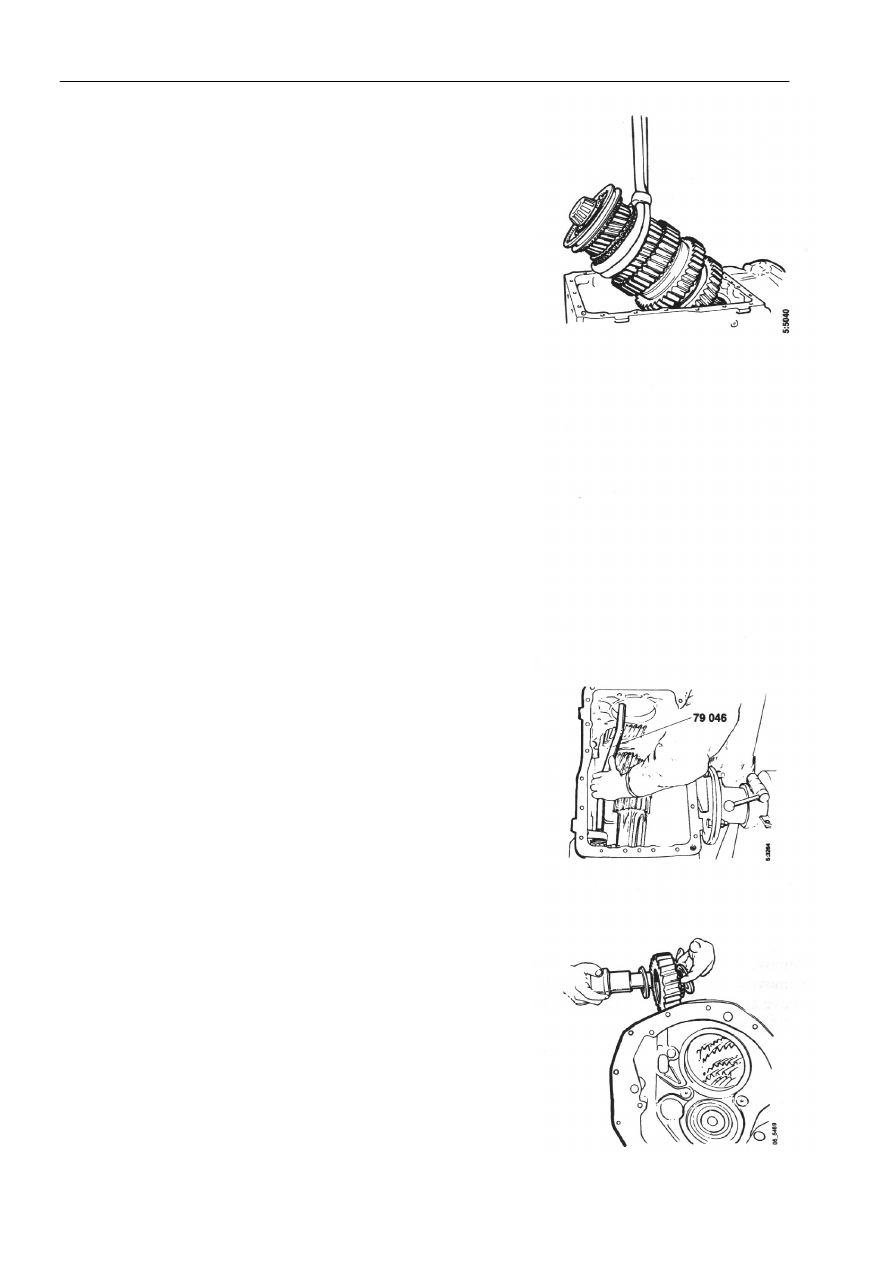

30  Обвязать подъемный строп вокруг вторичного вала.

31  Выполнить маркировку запорного конуса с

помощью маркера или аналогичного средства.
Поднять вторичный вал на высоту, достаточную
для извлечения синхронизатора и запорных конусов
низшего диапазона. Поднять вал еще немного вверх
и извлечь синхронизатор делителя.
Синхронизаторы следует вместе отложить в одну
сторону.


32  Вынуть вторичный вал. Эту операцию может

облегчить легкое опускание передней части
коробки передач.
















33  Отвернуть стопорный болт вала передачи заднего

хода и вынуть вал через заднюю часть коробки
передач. Использовать оправку 79 046.










34  Снять шайбу, игольчатые подшипники и распорную

деталь.
