Коробка передач GRS900 грузовиков Scania. Руководство - часть 1







1 585 909



05:03-01

Выпуск 1

ru





Коробка передач GRS900










Описание функций






















Оглавление



  05:03-01



Оглавление



Общие сведения

.....................................................................................3

Основная коробка передач

.....................................................................................5

Синхронизаторы

.....................................................................................7

Крышка с механизмом
переключения передач





...................................................................................11

Опора рычага механизма
переключения передач



...................................................................................12

Механизм переключения
диапазона передач и
делителя




...................................................................................13

Система смазки

...................................................................................18

Переключение передач

...................................................................................19

Спецификации

...................................................................................22







Общие сведения



  05:03-01





Общие сведения

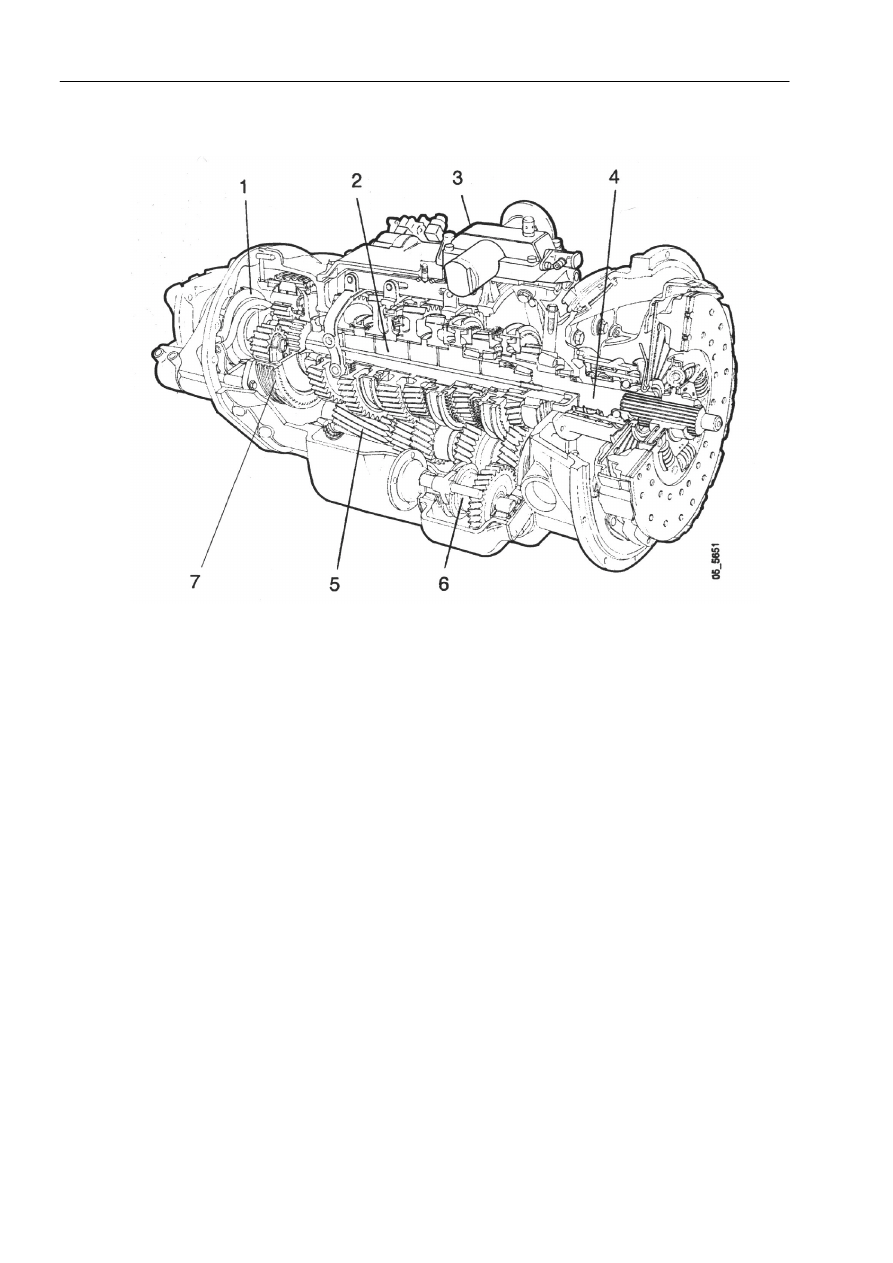

Планетарная передача

Вторичный вал

Картер механизма переключения передач

Первичный вал

Промежуточный вал

Устройство отбора мощности

Делитель



Введение


Коробка передач GRS900 представляет собой 14-ступенчатую коробку передач, состоящую из 3-
ступенчатой основной коробки передач со встроенным делителем и ползучей передачи, а также
отсека планетарной передачи.

Коробка передач представляет собой механизм с переключением диапазонов; это означает, что
основная коробка передач имеет малое передаточное число, тогда как планетарная передача имеет
диапазон пониженных и повышенных скоростей.

Переключение передач сначала осуществляется в основной коробке передач при включении
пониженной передачи в отсеке планетарной передачи, то есть малом диапазоне передач, а затем
продолжается в повышенном диапазоне планетарной передачи, то есть высоком диапазоне.

Каждая передача затем может делиться дальше с помощью делителя; это означает, что в общей
сложности имеется в наличие 12 скоростей. Низший диапазон передач также обеспечивает доступ
к ползучей передаче, которая может делиться с помощью делителя, что в общем итоге, составляет
14 скоростей.

Общие сведения



  05:03-01




Основная коробка передач имеет синхронизатор на всех
передачах переднего хода за исключением ползучей
передачи. 3 основных передачи, а также ползучая
передача и передача заднего хода переключаются
вручную с помощью рычага переключения передач.
Управление делителя осуществляется с помощью
сжатого воздуха через четырех ходовой
двухпозиционный клапан, прикрепленный к картеру
механизма переключения передач.

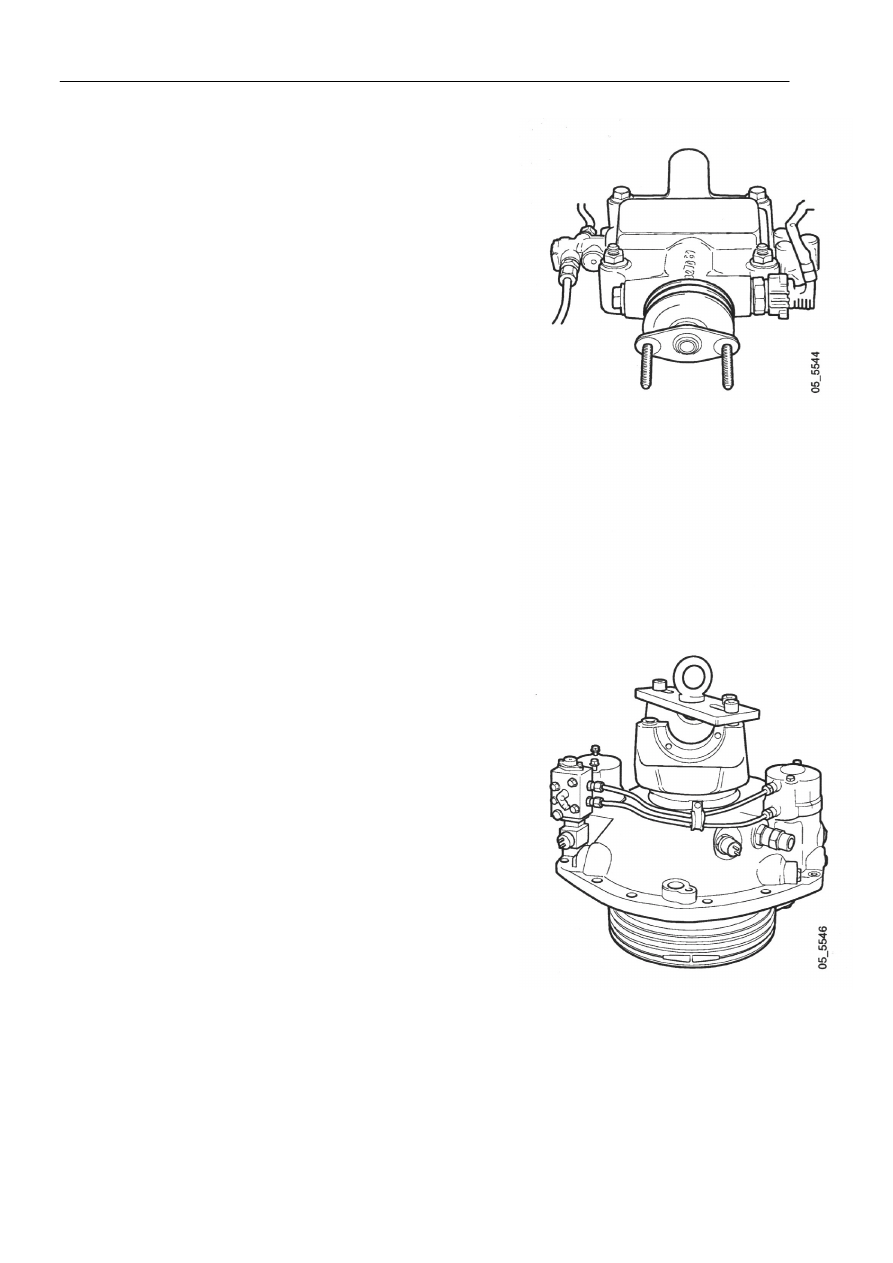

Картер механизма переключения передач






Отсек планетарной передачи оборудован
синхронизатором; используемый здесь синхронизатор
аналогичен тому, который применяется в основной
коробке передач, с шестерней с внутренним
зацеплением, функционирующей в качестве
переключающей муфты. Функционирование
осуществляется с помощью двух диаметрально
расположенных пневматических цилиндров, которые
управляются четырех ходовым двухпозиционным
клапаном (клапаном управления).












Отсек планетарной передачи
