Коробка передач GR900 грузовиков Scania. Руководство - часть 23

Коробка передач



  05:02-02



67



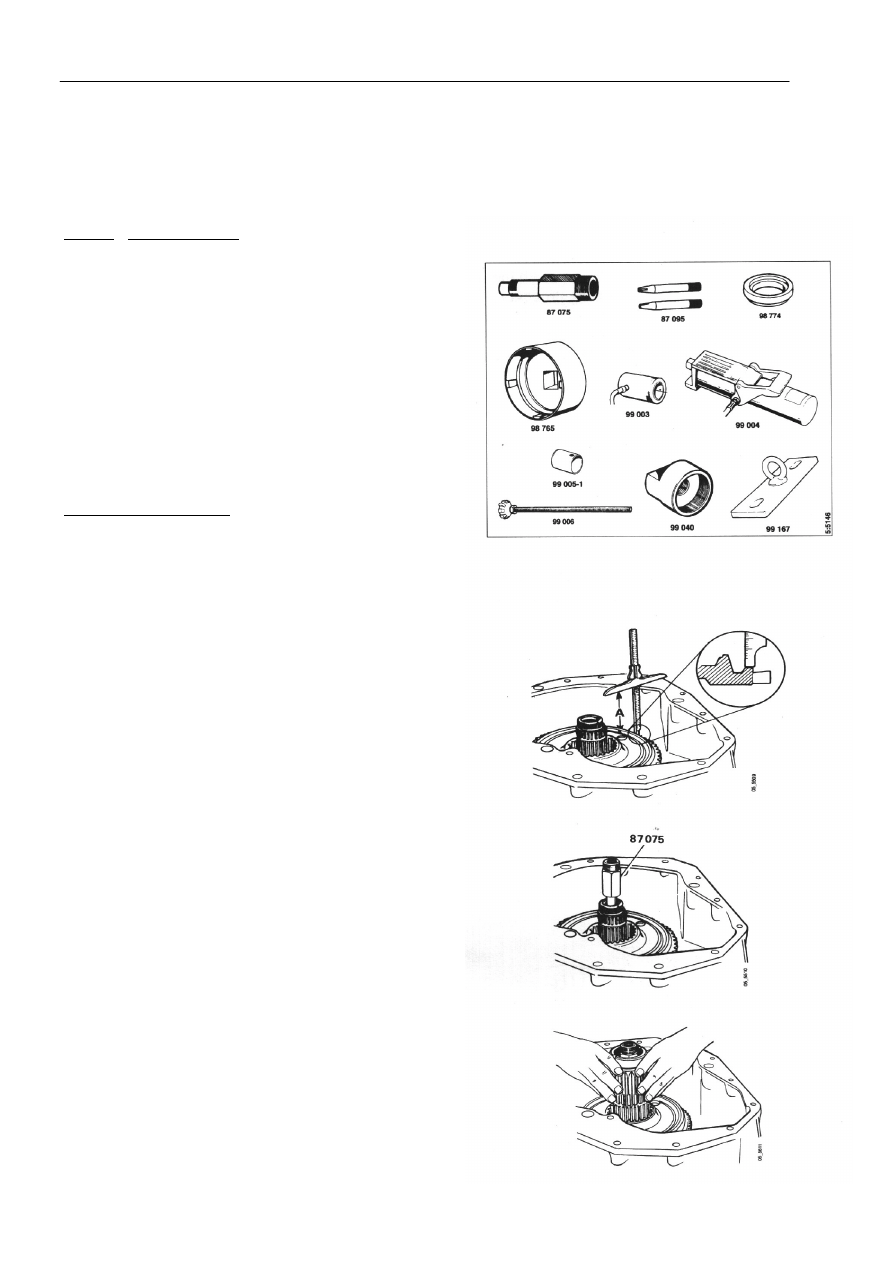

Установка отсека планетарной передачи



Специальные инструменты


Номер   Наименование

87 075   Переходник
87 095   Направляющие штифты
98 765   Шлицевое гнездо
98 774   Держатель
99 003   Гидравлический цилиндр
99 004   Гидравлический насос
99 005-1Подкладка
99 006   Шпиндель
99 040   Переходник толкателя
99 167   Подъемное приспособление

Другие инструменты

587 586   Гнездо



1

Установить распорное кольцо на вторичном валу
коробки передач, а затем установить
синхронизирующий конус.


2

Измерить расстояние А и установить необходимые
прокладки; А = 108,75-109,25 мм.







3

Установить переходник 87 075 или 99 040 на торец
вала в зависимости от наличия масляного штуцера.








4

Установить солнечную шестерню на шлицы
вторичного вала.




Коробка передач



  05:02-02



68


5

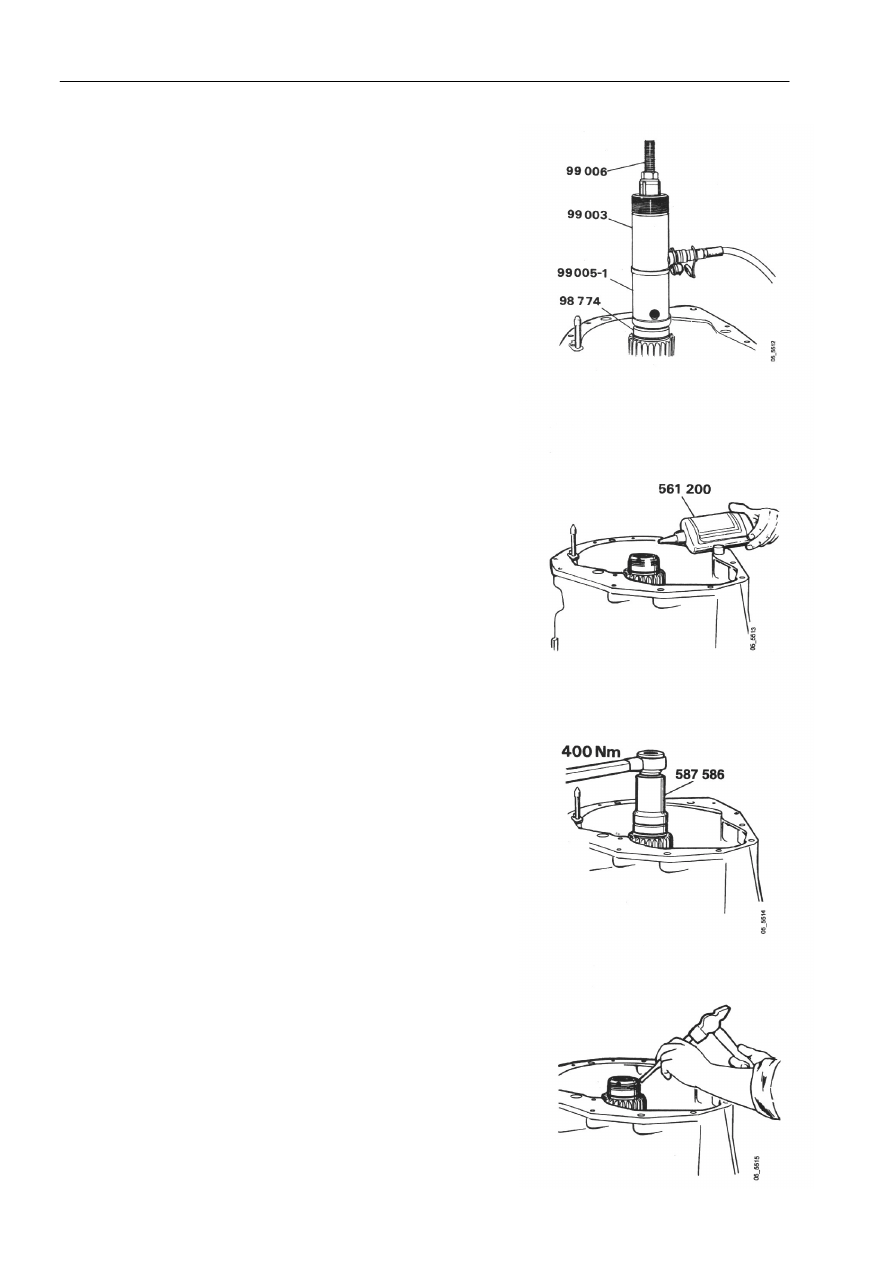

Напрессовать солнечную шестерню на валу,
используя гидравлическое приспособление, как это
показано на рисунке, а также гидравлический насос
99 004.


Примечание: В процессе напрессовывания
осуществить зацепление синхронизирующего конуса с
зубьями солнечной шестерни.


ПРЕДУПРЕЖДЕНИЕ! Опасность раздавливания.


6

Привернуть масляный штуцер к валу, если он
подвергался снятию. Использовать
герметизирующий состав 561 200. Крутящий
момент затяжки составляет 80 Нм.


7

Осуществить зацепление двух шестерен.
Установить новую круглую гайку и нанести
герметизирующий состав на резьбу.










8




Крутящий момент затяжки составляет 400 Нм.








9

Заклепать гайку.






Коробка передач



  05:02-02



69


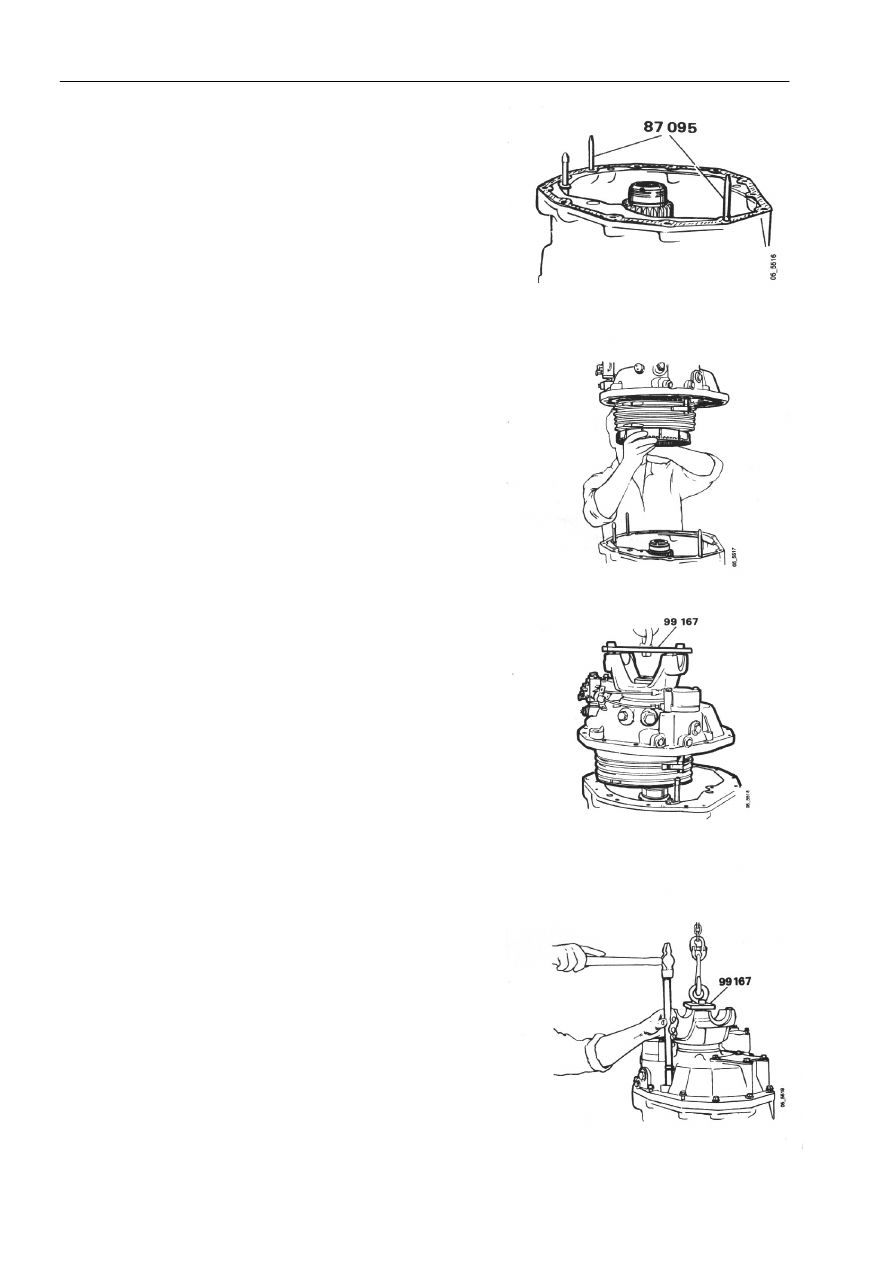

10  Установить два направляющих штифта 87 095.




11  Установить прокладку.





12  Установить запорный конус в правильное

положение. Убедиться в том, что зубья
расположены напротив запорных шариков.


Примечание: Расстояния между зубьями не везде
одинаковы.




13  Опустить узел планетарной передачи. Извлечь

направляющие штифты.


14  Вставить тринадцать болтов, убедившись в

правильности расположения прокладки.








15  Установить направляющие штифты (два для


16  Вставить тринадцать болтов, убедившись в

правильности расположения прокладки.




Крутящий момент затяжки составляет 50 Нм.





Коробка передач



  05:02-02



70


17  Установить новые стопорные болты для

направляющих штифтов. Установить правый
цилиндр механизма переключения в правильное
положение и затянуть болты.




Крутящий момент затяжки составляет 26 Нм.


18  Затянуть стопорные болты.



Крутящий момент затяжки составляет 26 Нм.






19  Затянуть круглую гайку фланец-вилки.

Использовать шлицевое гнездо 98 765.




Крутящий момент затяжки составляет 600 Нм.









Затяжка при осуществлении измерений:




Сначала затянуть гайку с крутящим моментом
затяжки 300 Нм, используя динамометрический
ключ. Использовать шлицевое гнездо 98 765.
Осуществить маркировку гнезда и вилки, как это
показано на рисунке, а затем затянуть гайку еще на
11 мм в целях достижения крутящего момента
затяжки 600 Нм.








20  Закернить гайку.
