Промежуточный вал



  05:02-02



27



Промежуточный вал




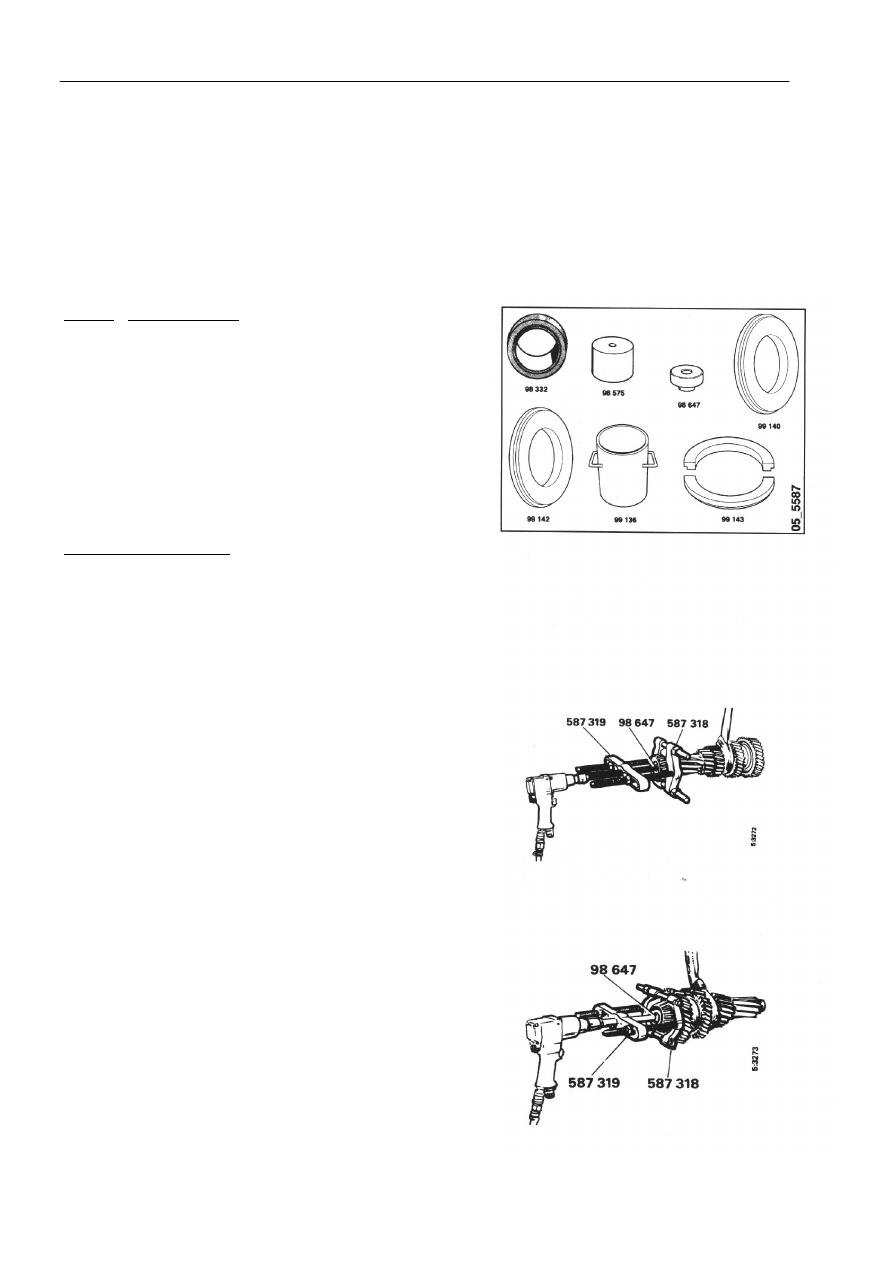

Демонтаж



Специальные инструменты


Номер   Наименование

98 332   Оправка
98 575   Оправка
98 647   Опорная оправка
99 136   Полая оправка
99 141   Опорное кольцо
99 142   Опорное кольцо
99 143   Разъемное опорное кольцо


Другие инструменты




587 312   Клещи для снятия стопорных колец
587 318   Съемная пластина
587 319   Съемник





1

Вынуть задний подшипник, используя съемную
пластину 587 318 и съемник 587 319. Также следует
использовать опорную оправку 98 647. В случае
поломки подшипника, его необходимо расколоть.











2

Вынуть передний подшипник, используя съемную
пластину 587 319. Также следует использовать
опорную оправку 98 647. В случае поломки
подшипника, его необходимо расколоть.



Промежуточный вал



  05:02-02



28


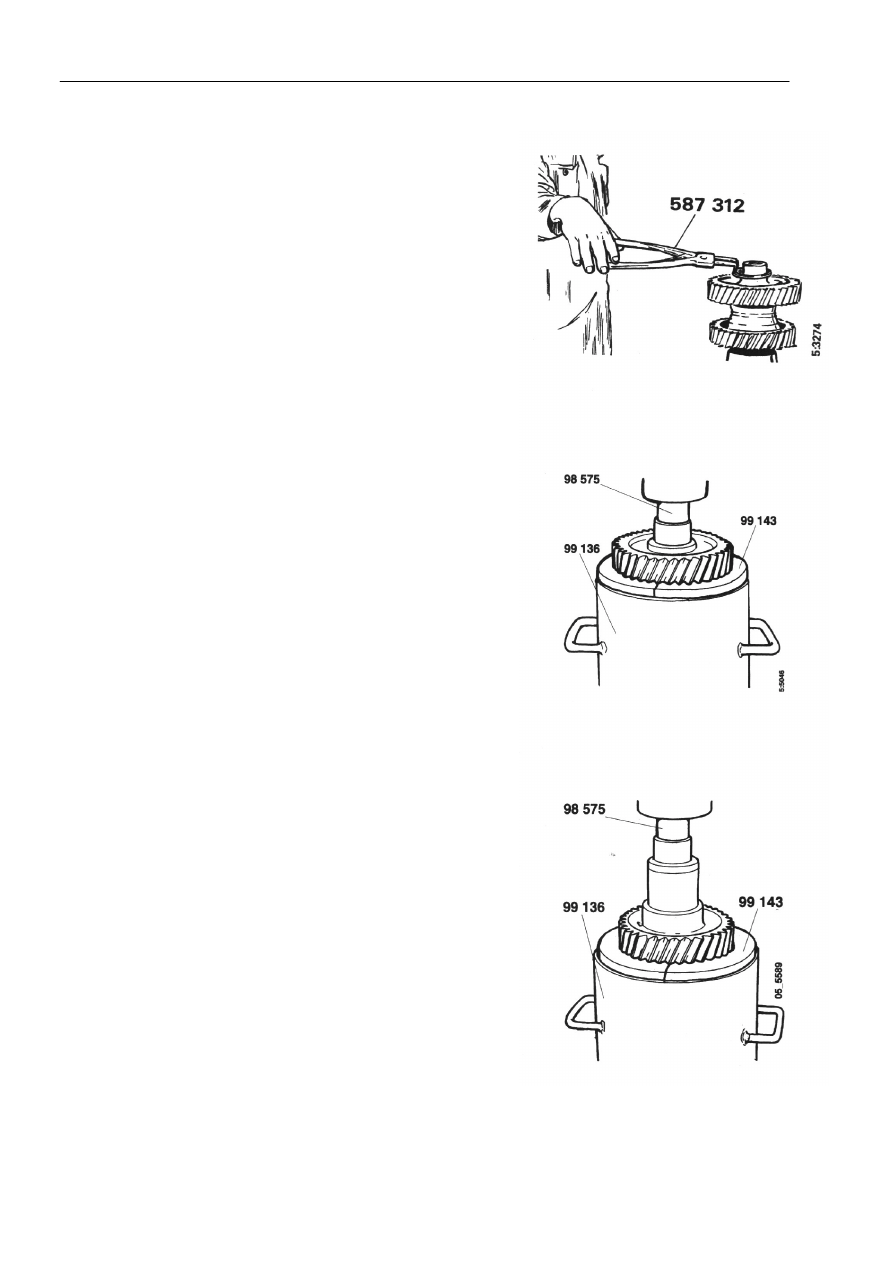

3

Снять стопорное кольцо. Использовать клещи для
снятия стопорных колец 587 312.















4

Поместить промежуточный вал на пресс и
выпрессовать шестерню 4-й передачи.
Использовать полую оправку 99 136 вместе с
разъемным опорным кольцом 99 143 и оправку 98
575. Внутрь полой оправки следует положить,
например, кусок резины для смягчения падения
вала после выпрессовки.













5

Выпрессовать шестерню 3-й передачи.
Использовать полую оправку 99 136, разъемное
опорное кольцо 99 143 и оправку 98 575. Снять
распорное кольцо.












Промежуточный вал



  05:02-02



29


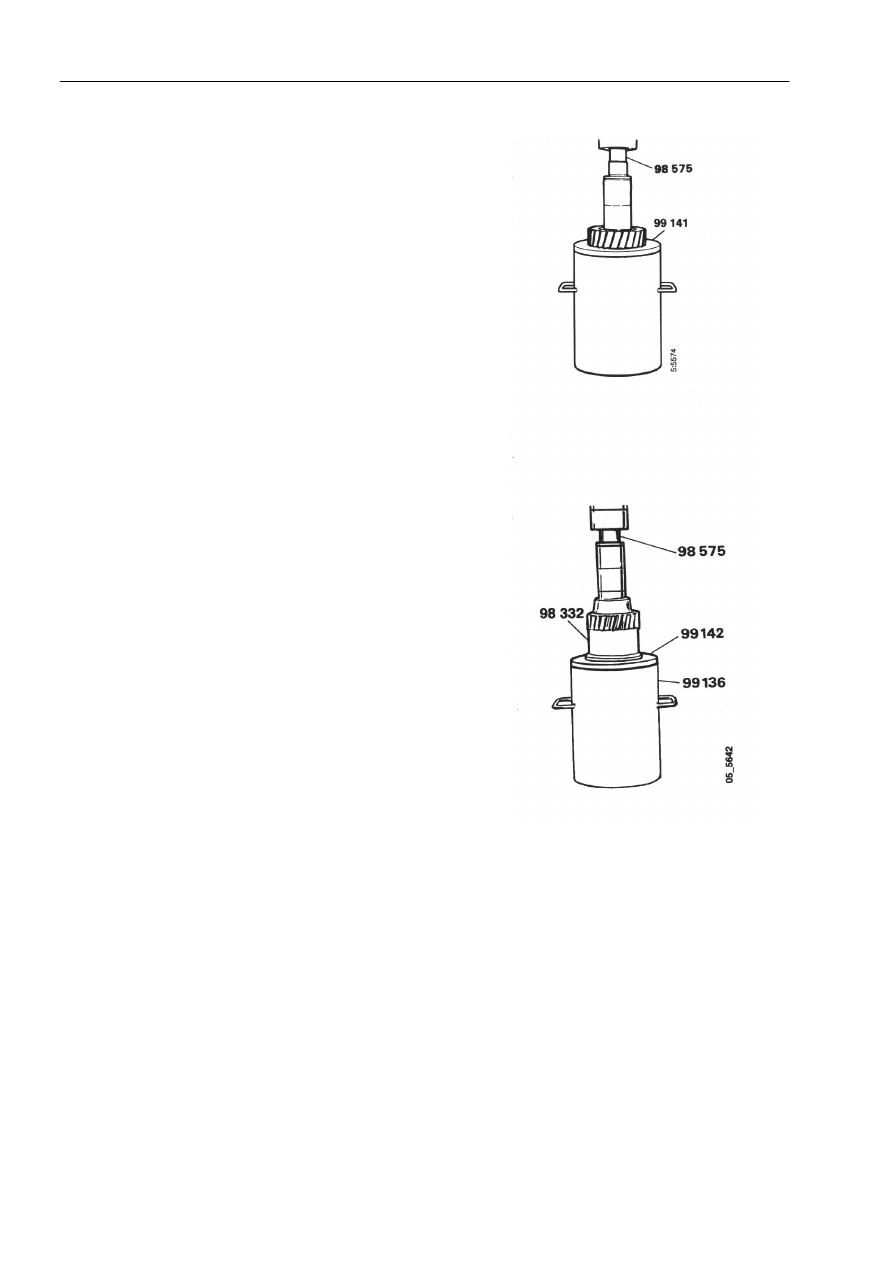

6

Выпрессовать шестерню 2-й передачи.
Использовать полую оправку 99 136, опорное
кольцо 99 141 и оправку 98 575.

















7

Выпрессовать шестерню 1-й передачи.
Использовать полую оправку 99 136, опорное
кольцо 99 142, оправку 98 332 и оправку 98 575.





























Промежуточный вал



  05:02-02



30



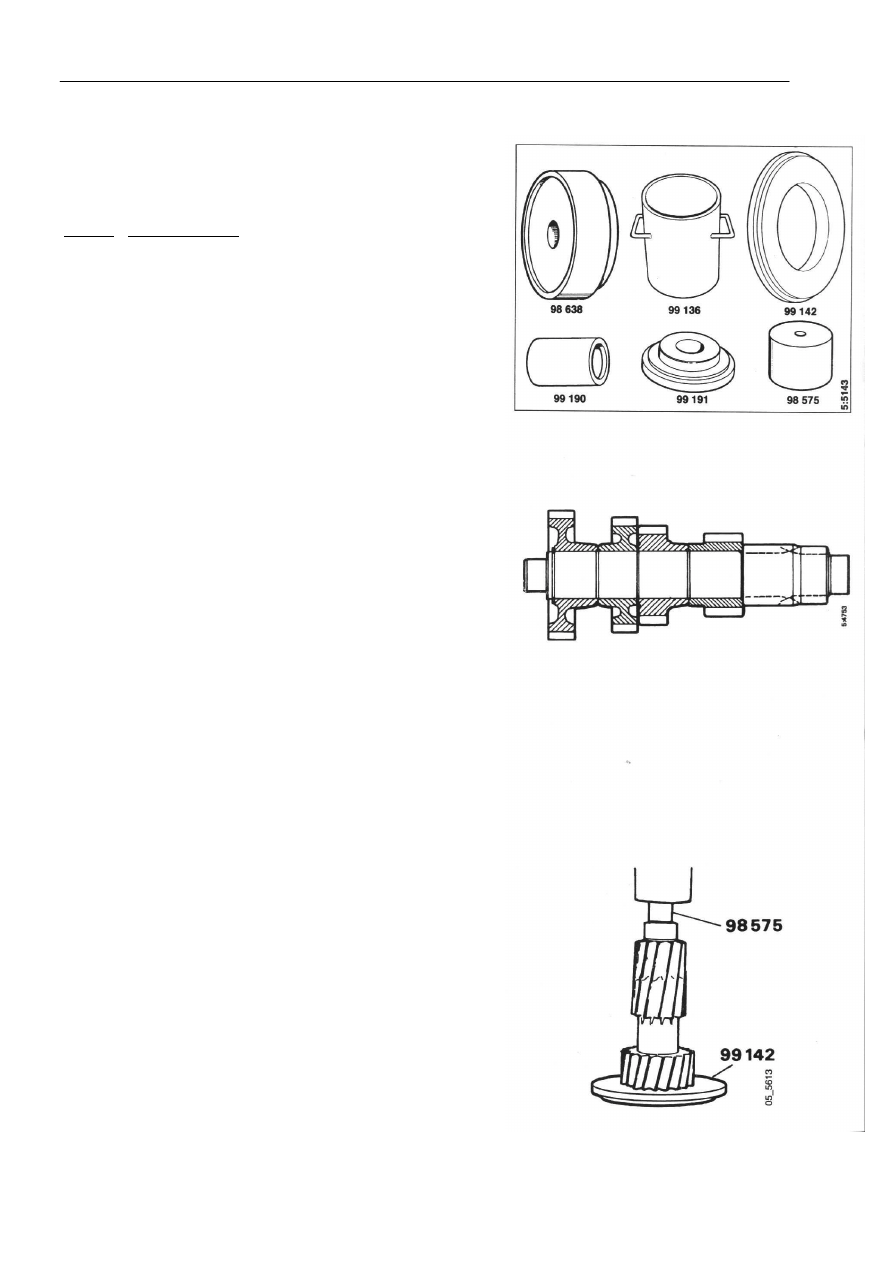

Сборка



Специальные инструменты


Номер   Наименование

98 575   Оправка
98 638   Оправка
99 136   Полая оправка
99 142   Опорное кольцо
99 190   Опорное кольцо
99 191   Оправка



Все четыре шестерни соединены с промежуточным
валом. Перед соединением шестерен с валом, их
поверхности должны быть тщательно обработаны
обезжиривающим растворителем. Затем необходимо
нанести герметизирующий состав 584 075 (Loctite 16
705) и распределить его равномерно по обеим
поверхностям для обеспечения надежности соединения.

Промежуточный вал


Примечание: В случае, если будет применен
несоответствующий герметизирующий состав, не может
быть достигнута правильная сила давления. Это может
привести  к тому, что шестерни будут вращаться на
промежуточном валу. Для обеспечения прочности
соединения, сила давления, применяемая при монтаже у
нижних частей шестерен, должна составлять как
минимум 300 кН (30 тонн).








1

Поместить вал на опорное кольцо 99 142 и
напрессовать шестерню 1-й передачи. Обеспечить
защиту торца вала, используя опорную оправку 98
575.


Примечание: Сила давления должна составлять, как
минимум, 300 кН (30 тонн).
