Вторичный вал



  05:02-02



19



Вторичный вал



Демонтаж



Специальные инструменты


Номер   Наименование

87 237  Оправка
98 322  Подъемное приспособление
98 575   Оправка
99 136  Полая оправка
99 154  Опорная оправка
99 201  Разъемное опорное кольцо


Другие инструменты

587 312  Клещи для снятия стопорных колец
587 318  Съемная пластина
587 319   Съемник
587 600   Шлицевой держатель





1

Снять передний подшипник. Использовать оправку
87 237, съемную пластину 587 318 и съемник 587
319.


Внимание. Следует соблюдать осторожность, чтобы не
повредить резьбу вала при установке съемной пластины
587 318.





2

Снять круглую гайку. Использовать шлицевой
держатель 587 600. Снять синхронизатор 4-й
передачи и распорное кольцо, а также шестерню 3-
й передачи с подшипником.






Вторичный вал



  05:02-02



20


3

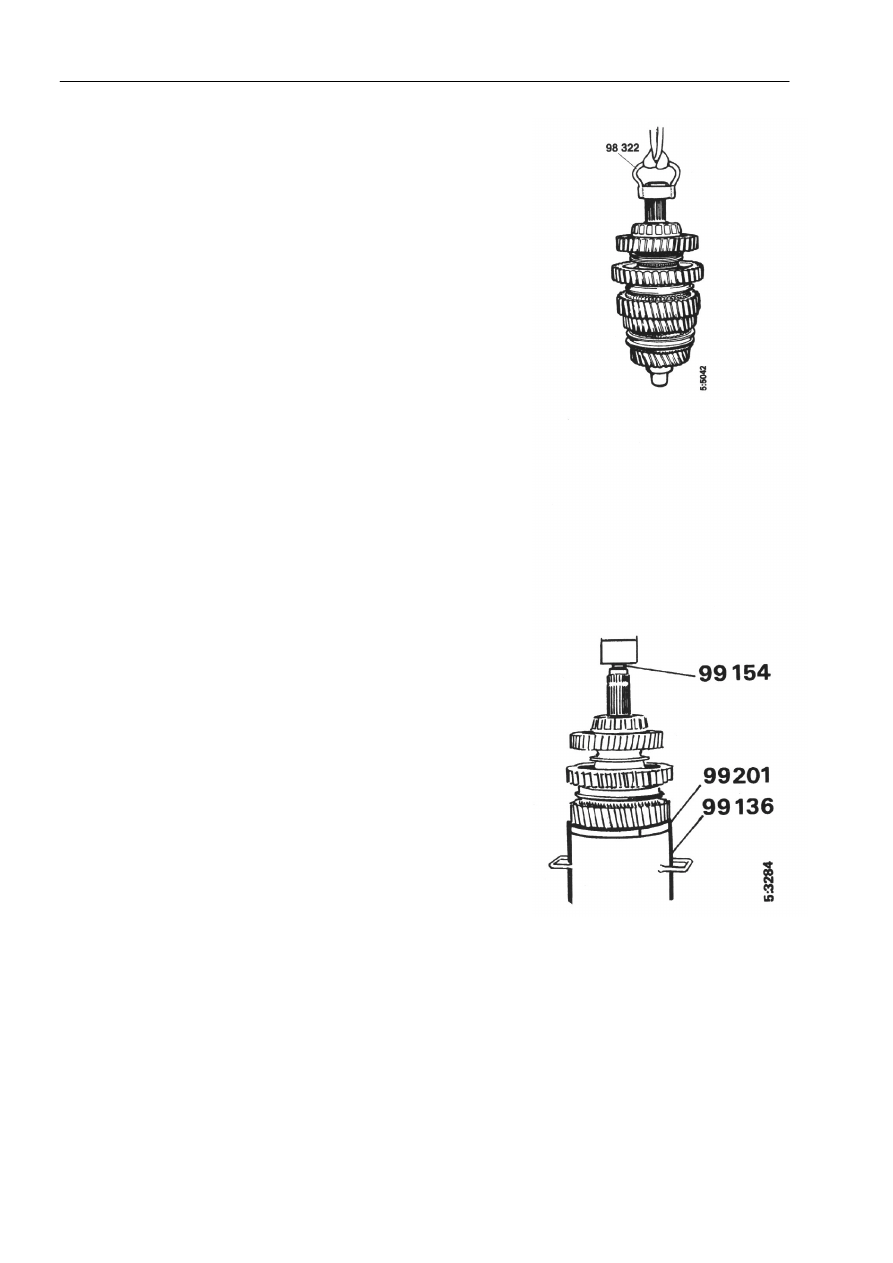

Закрепить подъемное приспособление 98 322 и
переместить вал на пресс.











4

Отметить положение муфты синхронизатора
относительно ведущей детали с тем, чтобы при
сборке муфта могла быть установлена на то же
место. Установить муфту в положение 2-й
передачи.










5

Поместить вал в полую оправку 99 136 на
разъемном опорном кольце 99 201. Тщательно
выполнить центровку. Обеспечить защиту торца
вала, при использовании держателей 99 154 и 98
575.


6

Выпрессовать задний подшипник, шестерню
передачи заднего хода, шестерни ползучей и 1-й
передачи, а также подшипники, распорные детали и
муфту синхронизатора передачи заднего хода.
Обеспечить защиту торца вала, используя оправку
99 154. Вынуть муфту синхронизатора 1-й и 2-й
передачи. Снять пружины и фиксаторы.







7

Повернуть вал (установить муфту синхронизатора
относительно ведущей детали).




Вторичный вал



  05:02-02



21


8

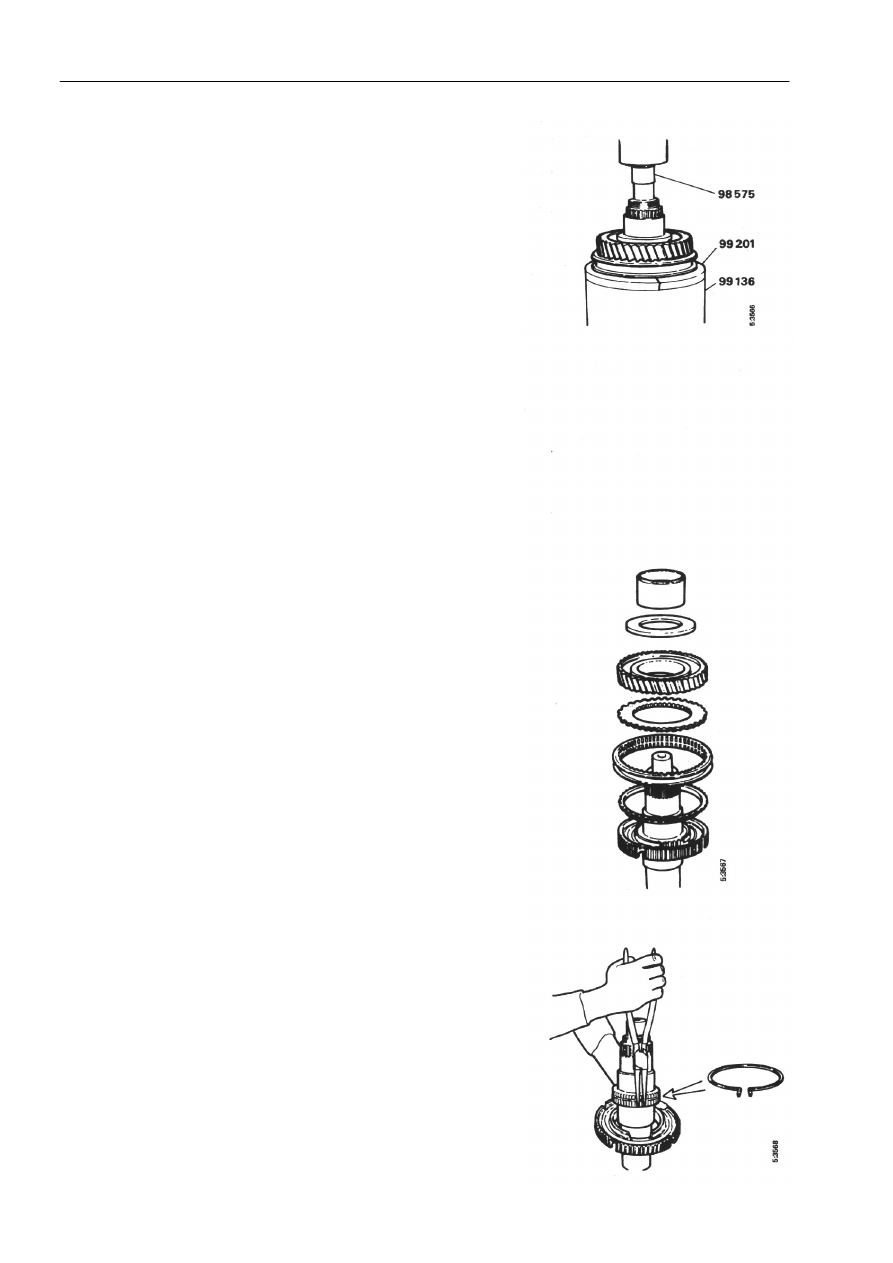

Поместить вал в полую оправку 99 136 и разъемное
опорное кольцо 99 201.




9

Выпрессовать вал. Выполнить тщательную
центровку, так чтобы сила давления прилагалась
только к муфте, а не к ведущей детали, которая
закреплена на валу с помощью стопорного кольца.


Внимание. В случае заедания внутреннего кольца
подшипника (при силе давления приблизительно 70 кН)
следует расколоть кольцо подшипника вместо его
выпрессовки.











10  Снять внутреннее кольцо подшипника шестерни 3-

й передачи, распорное кольцо, шестерню 2-й
передачи с подшипником, синхронизирующий
конус и муфту 2/3-й передачи, а также запорный
конус.













11  Обжать стопорное кольцо с помощью клещей для

снятия стопорных колец 587 311 и снять
синхронизирующие ведущие детали 2/3-й передачи.
Сборку ведущей детали и муфты осуществлять по
способу, указанному выше.




Вторичный вал



  05:02-02



22



Сборка



Специальные инструменты


Номер   Наименование

87 089   Оправка
87 550   Оправка
87 932   Оправка
88 292   Хвостовик
99 127   Оправка
99 199   Держатель

Другие инструменты

587 311   Клещи для снятия стопорных колец
587 600  Шлицевой держатель








Основной вал




1

Установить стопорное кольцо и ведущую деталь
синхронизатора 1/2-й передачи. Использовать
клещи для снятия стопорных колец 587 311.






2

Провернуть вал и установить синхронизатор 1-й
передачи:

Ведущий диск 1

Запорный конус 2

Промежуточный конус со штифтами 3, 4

Синхронизирующий конус, внутренний 5

Синхронизирующий диск 6
