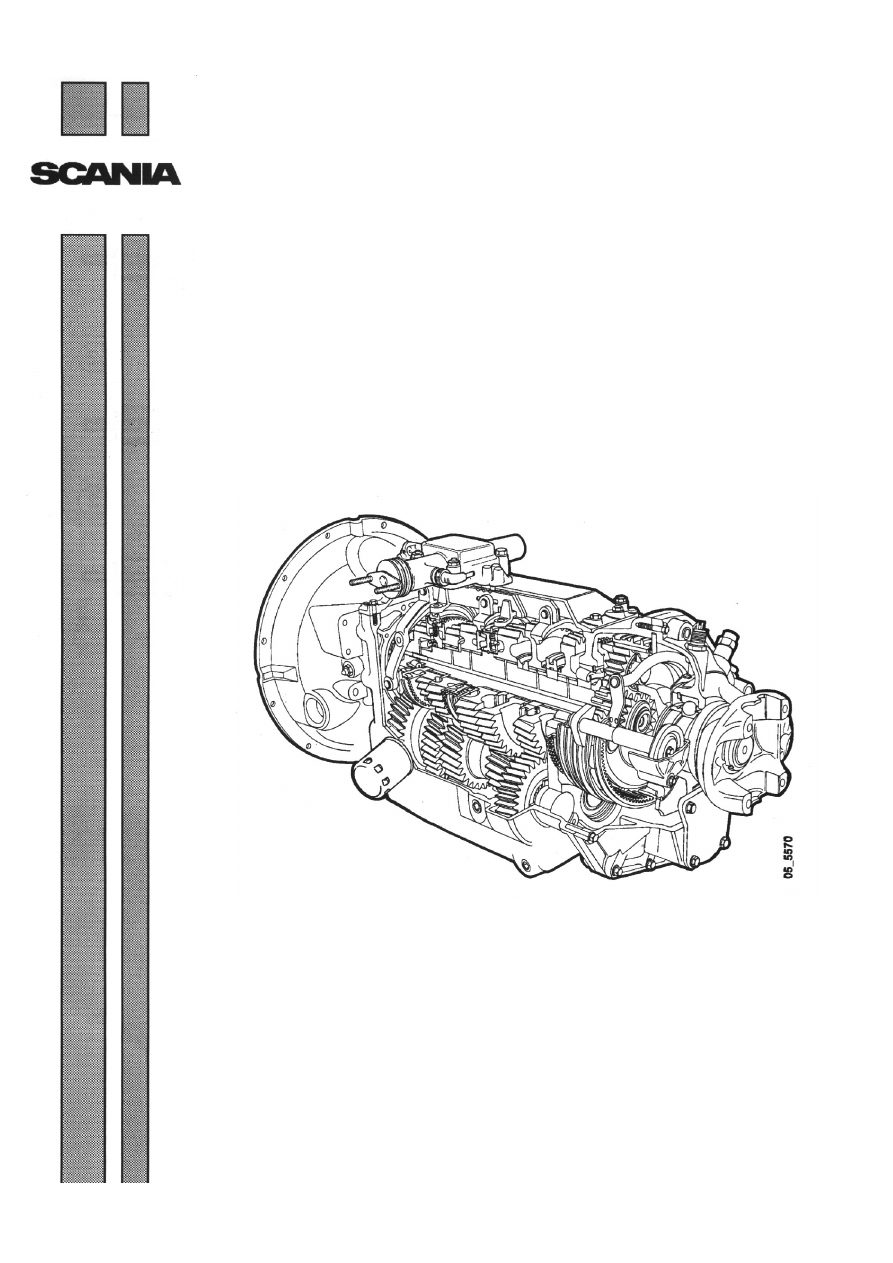

Коробка передач GR900 грузовиков Scania. Руководство - часть 1



1 587 757



05:02-01

Выпуск 1

ru











Коробка передач GR900












Описание функций
























Коробка передач



05 :02-01



2

Оглавление



Общие сведения

.....................................................................................3

Основная коробка передач

.....................................................................................5

Синхронизатор зацепления

.....................................................................................7

Крышка с механизмом
переключения передач





...................................................................................11

Опора рычага механизма
переключения передач



...................................................................................12

Механизм переключения
диапазонов передач



...................................................................................13

Система смазки

...................................................................................18

Переключение передач

...................................................................................19

Спецификации

...................................................................................21










Коробка передач



05 :02-01



3



Общие сведения


























1

Первичный вал

2

Опора рычага механизма переключения передач

3

Вторичный вал

4

Отсек планетарной передачи

5

Промежуточный вал



Коробка передач GR900 представляет собой 9-ступенчатую коробку передач, состоящую из 4-
ступенчатой основной коробки передач с ползучей передачей и отсека планетарной передачи.

Коробка передач представляет собой механизм с изменением диапазонов; это означает, что
основная коробка передач имеет малое передаточное число, тогда как планетарная передача имеет
диапазон пониженных и повышенных скоростей.




Переключение передаточных чисел сначала осуществляется в основной коробке передач при
включении пониженной передачи в отсеке планетарной передачи, так называемый пониженный
диапазон передач, а затем продолжается в повышенном диапазоне планетарной передачи.

Пониженный диапазон передач также предоставляет доступ к ползучей передаче, что, в итоге,
составляет девять скоростей.

Коробка передач



05 :02-01



4



Основная коробка передач имеет синхронизатор на всех
передачах переднего хода за исключением ползучей
передачи. Четыре основных передачи, а также ползучая
передача и передача заднего хода переключаются
вручную с помощью рычага переключения передач.















Отсек планетарной передачи оборудован
синхронизатором; используемый здесь синхронизатор
аналогичен тому, который применяется в основной
коробке передач, с коронной шестерней, выступающей
в качестве переключающей муфты. Функционирование
осуществляется с помощью двух диаметрально
расположенных пневматических цилиндров, которые
управляются 4/2 клапаном (регулирующий клапан).
