Электрические устройства

03:05-01



Швеция



5



Подогреватель топлива

Электрические устройства

Установка

На автомобилях с левосторонним и
правосторонним управлением кабели
проложены одним и тем же методом.

1

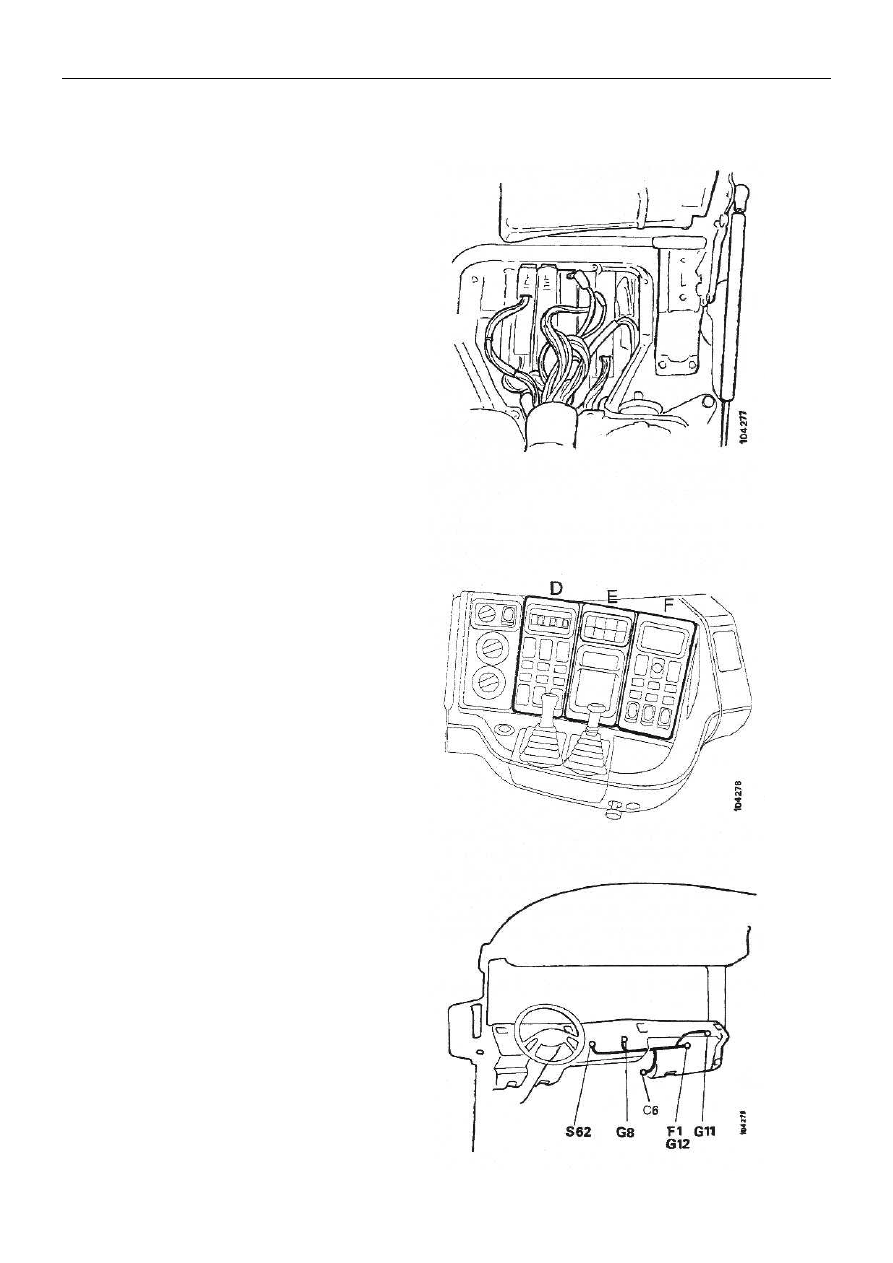

Откройте верхнюю и нижнюю панели
обрешетки и оба боковых щитка.
Снимите крышку подвода кабелей перед
центральным энергоблоком на
пассажирской стороне.

2

Удалите приборные панели D, E и F и
откройте доступ к различным деталям.
Откройте крышку центрального
энергоблока и развернитеблок. Удалите
панель под центральным энергоблоком.

3

Проложите провода, как показано на
рисунке.

4

Соедините провода заземления с
соответствующими точками заземления,
G8, G11 и G12.

Электрические устройства

03:05-01

Швеция



6

5

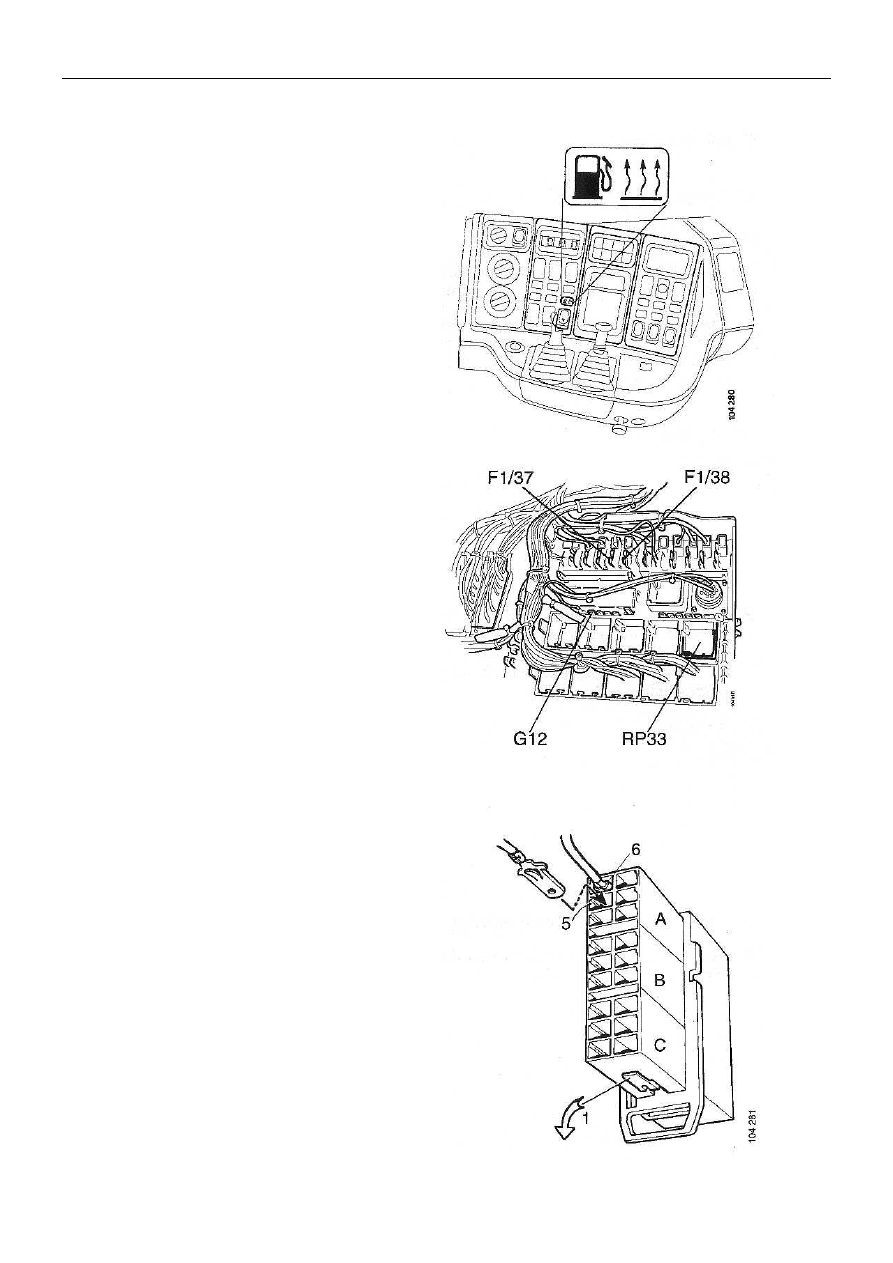

Закрепите табличку с рисунком и
выключатель.

6

Соедините разъем S62 с выключателем.

7

Снимите крышку с RP33 и смонтируйте
опору реле для R45.

8

Соедините контакт А с предохранителем
37 с помощью кабеля с маркировкой 15ХЕ,
а с предохранителем 38 с помощью кабеля
с маркировкой 61D.

9

Установите реле в RP33.

10

Проложите кабели до разъема С6/А
(контакт 7) в верхнем контактном корпусе
и соедините их. Подключите кабель с
маркировкой FH к контакту 5, а кабель с
маркировкой 31 - к контакту 6. Возможно,
придется установить во ввод запорную
пластинку (в комплект входит одна штука)
прежде, чем удастся подключить кабели.

11

Закрепите проводку и установите панели
на место.

Электрические устройства

03:05-01

Швеция

  7

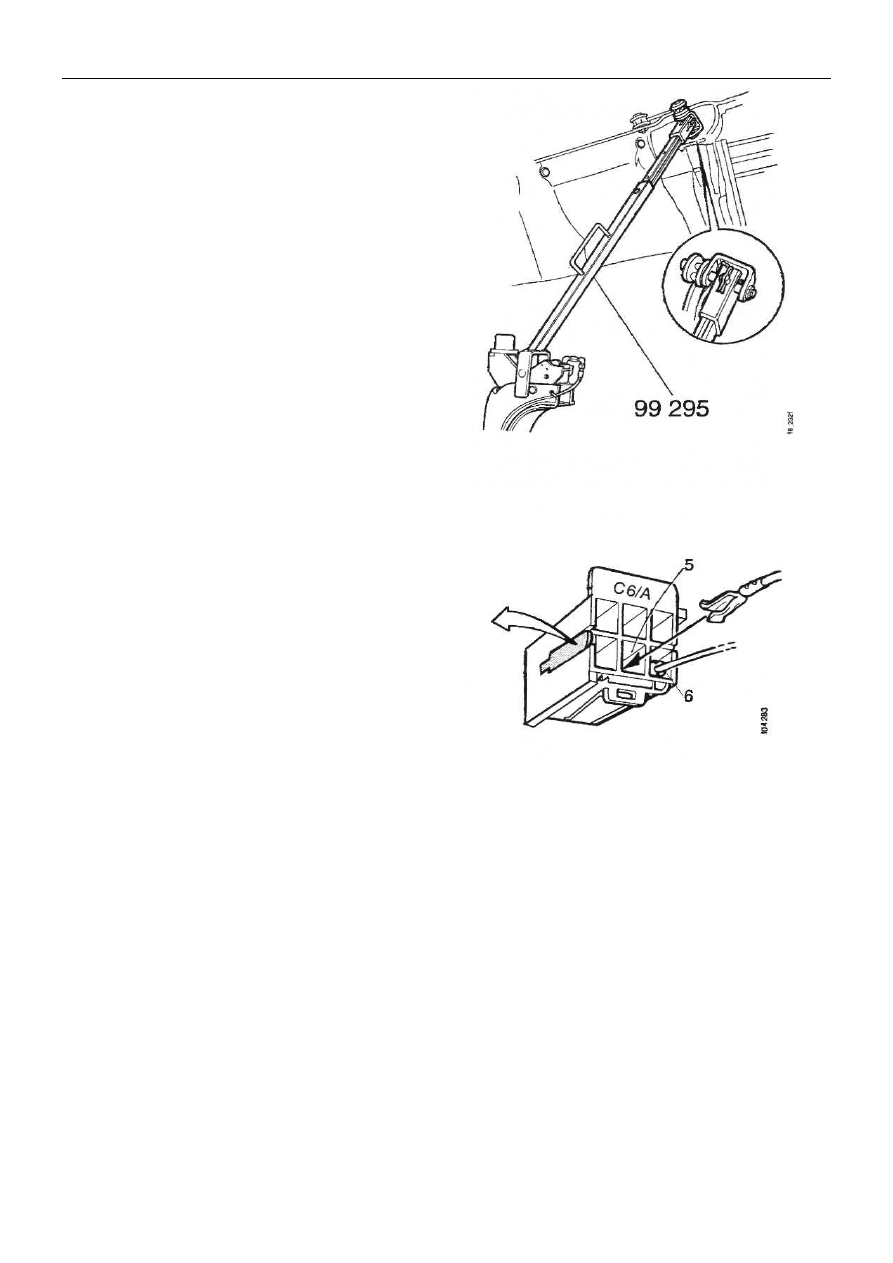

ВНИМАНИЕ! Не работайте под кабиной, когда
она находится в промежуточном положении.
Обязательно откидывайте кабину до упора.
Запрещается стоять перед кабиной или позади нее
во время откидывания. Работая под кабиной,
следите за тем, чтобы она опиралась на упоры.


12

Откиньте кабину.

13

Установите кабели шасси во ввод С6/А.
Присоедините кабель с маркировкой FH к
штырю 5, а кабель с маркировкой 31 - к
штырю 6. Возможно, придется установить во
ввод контактный корпус прежде, чем удастся
подключить кабели.

14

Проложите кабель и другие провода перед
двигателем до левого элемента рамы.
Закрепите кабель за другую проводку.

Электрические устройства

03:05-01

Швеция



8

15

Уложите красную ленточку кабеля в первую
стяжку кабельной линии на левом
лонжероне рамы. Зафиксируйте, как
показано на рисунке.

16

Очистите наружную сторону топливного
фильтра от грязи и других посторонних
материалов, таких как масло.

17

Установите подогреватель топлива вокруг
топливного фильтра и зафиксируйте
проводку на двигателе вплоть до кольца
вентилятора на левой стороне. См. рисунок
по соответствующему двигателю.

18

Соберите разъем С281 на кольце
вентилятора и закрепите его скобой.
Зафиксируйте его стяжками, как показано на
рисунке.

19

Проверьте, правильно ли он работает.



















1  Стяжка














9 л двигатель



















11 л двигатель
